MIDI Box - контроллер, например. SDRКонсоль Arduino.........

MIDI_Box_v1

Если у вас есть вопросы: напишите мне по электронной почте: dm4ds@gmx.de и дайте мне несколько дней, чтобы ответить. Я не пишу ежедневные электронные письма. Спасибо.

Предпочтителен немецкий, но английский тоже подойдет.

Все файлы / и THE SKETCH находятся на GITHUB: https://github.com/DM4DS/MIDI_Box_v1/

Мне пришлось сжать (ZIP) некоторые файлы, в то время как GITHUB имеет ограничение на размер файлов в 25 МБ.

Пожалуйста, разархивируйте их после загрузки. пароль не установлен.

Если искать PINout? Посмотрите скетч, все пины прокомментированы. Так что просто соберите его и соедините все, как описано в эскизе.

Кстати: вам разрешено изменять эскиз для своих нужд, но вы должны указать меня как оригинального автора: DM4DS — Сандор. ЗАПРЕЩАЕТСЯ коммерческое использование моих файлов, кода, дизайна, интеллектуальной собственности, даже их частей, без моего согласия, иначе вы автоматически примете счет в размере одной тысячи евро за каждый проданный файл в пользу Немецкого Красного Креста. Но вернемся к интересной части этого проекта. :) !

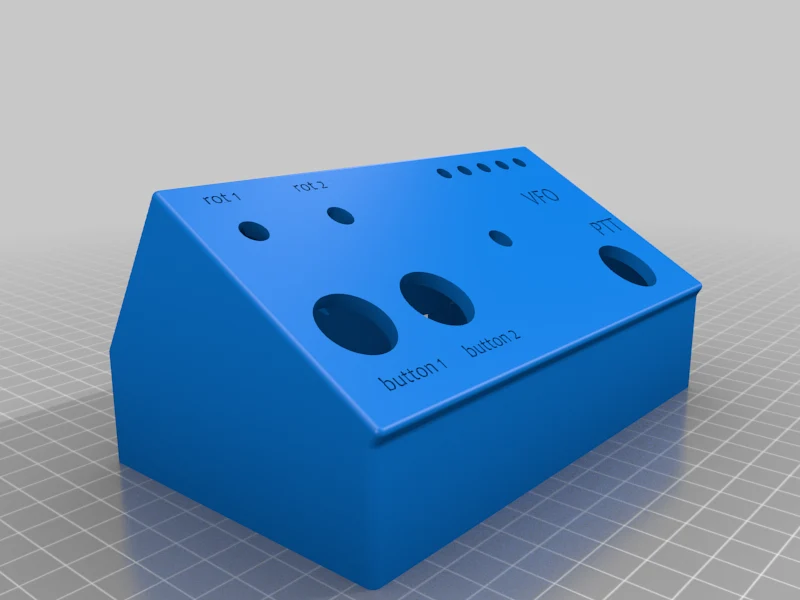

Большинство моих Arduino UNO имеют большой USB-порт, как и принтеры, тогда корпус с именем UNO является правильным.

У большинства Leonardo есть небольшой Mikro USB, а если у вас есть UNO, используйте чехол LEONARDO.

Положение заглушки и, конечно же, размер отличаются, поэтому мне пришлось спроектировать два корпуса.

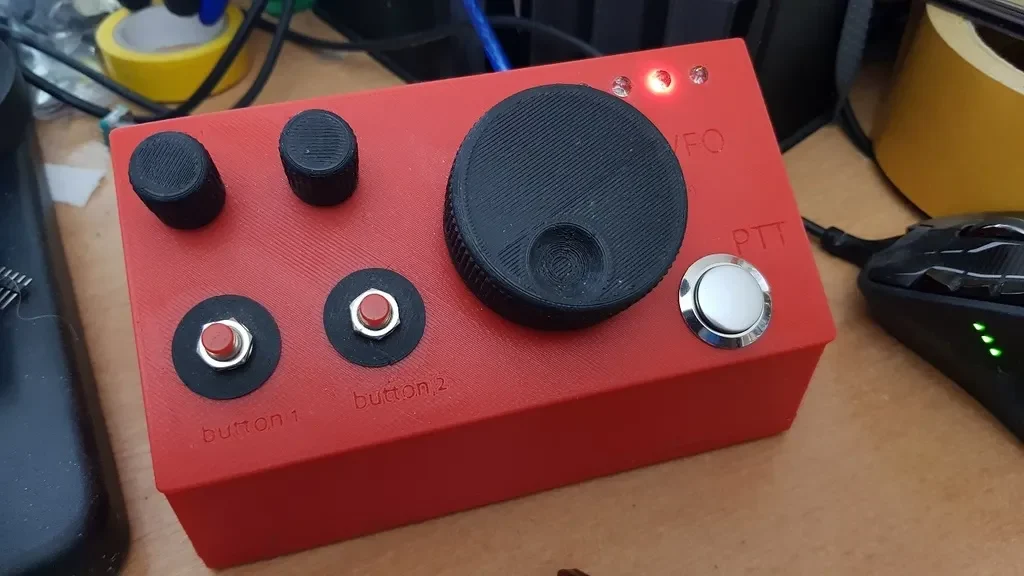

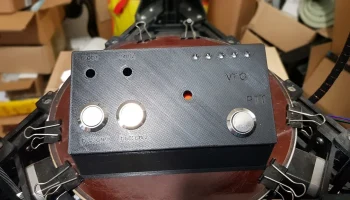

Некоторые цветные впечатления о том, как это может выглядеть, если распечатать его в черном/красном или синем цвете, представлены на фотографиях.

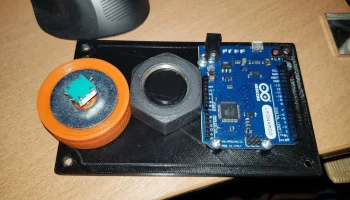

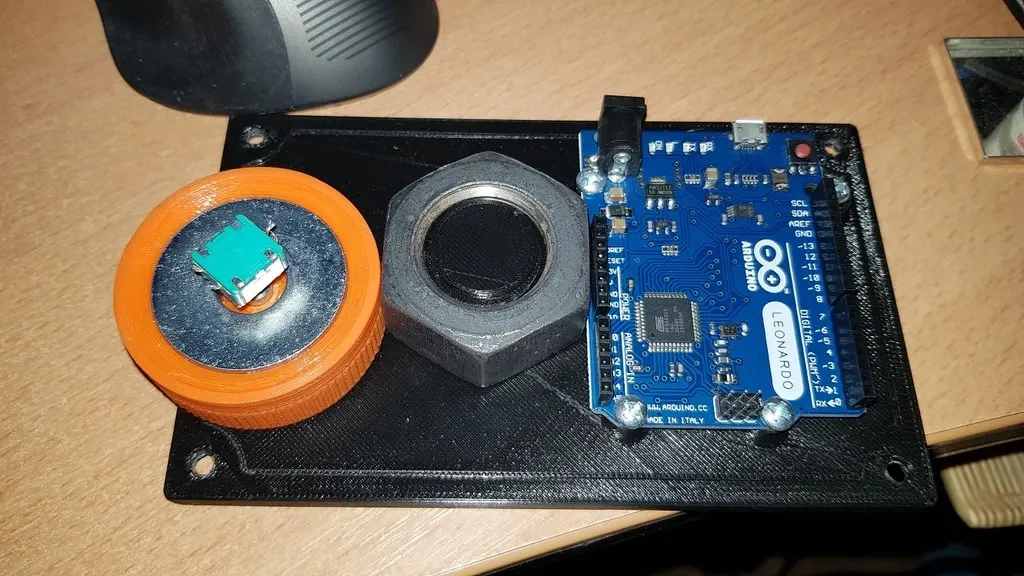

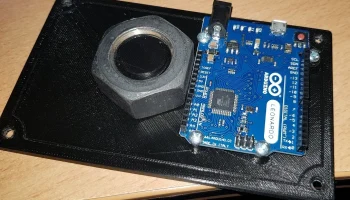

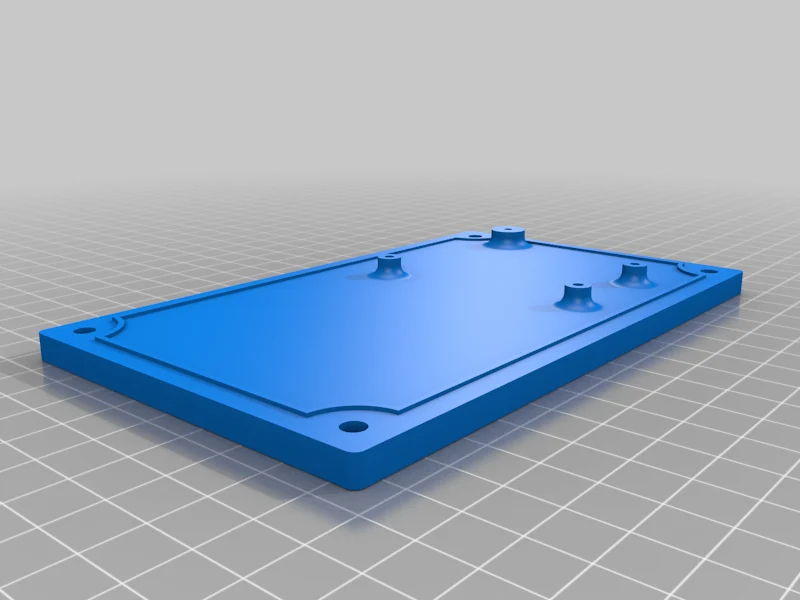

Если вам интересно, «WTH» — это большой винт в НИЖНЕЙ части корпуса :)

Это для ГАЙКИ М27! Это для того, чтобы придать всему этому больший вес.

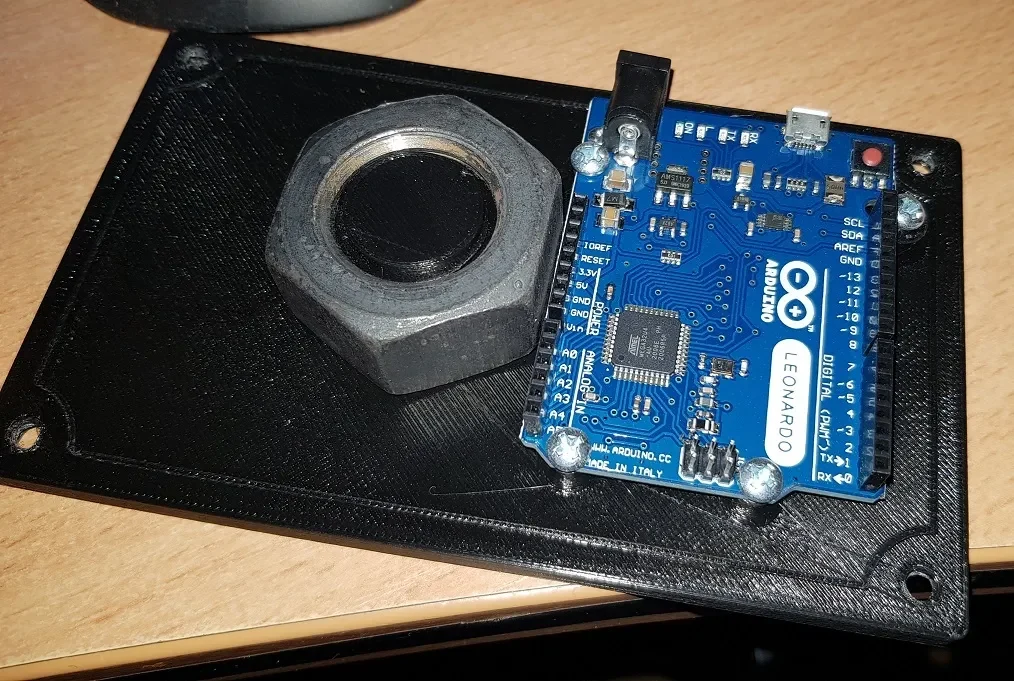

Конструкция выполнена таким образом, что сначала вы устанавливаете ГАЙКУ, а ЗАТЕМ Arduino.

Arduino заблокирует гайку, чтобы ее можно было ослабить. Резьба спроектирована так, чтобы подходить близко под правильным углом гайки, чтобы все подходило.

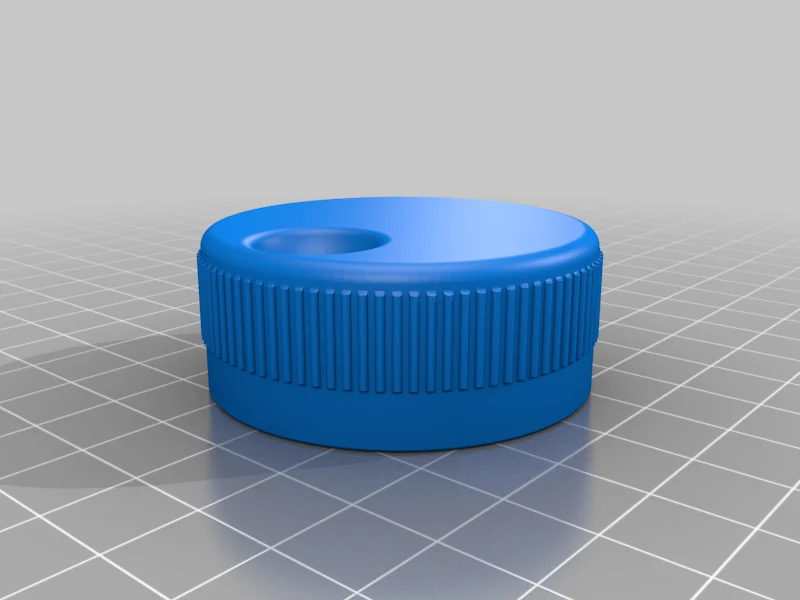

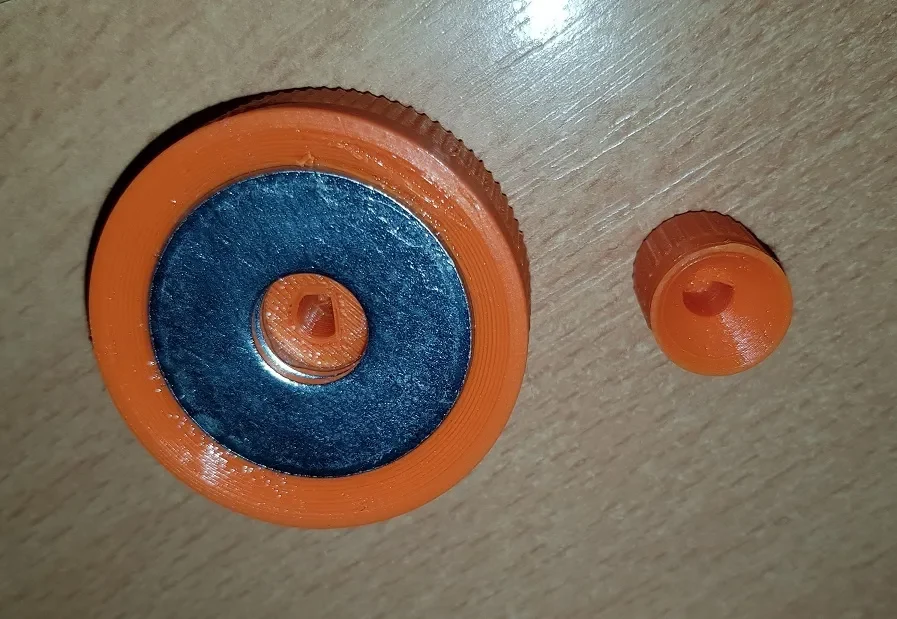

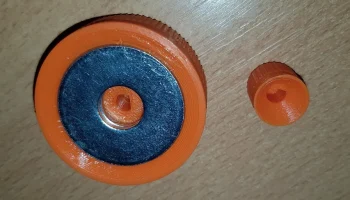

Кнопка HEAVY VFO — предназначена для придания большего веса VFO.

Стандарт хорош, но некоторые менеджеры просили меня сделать тяжелую версию, им нравится это ощущение, поэтому я сделал тяжелую версию. Попробуйте тот, который вы предпочитаете. Также «Другая кнопка».

С ним весело работать.

Больше не требуется переключаться с журнала обратно на программное обеспечение радио и т. д.

PTT всегда и везде, без поиска мышкой :)

Спасибо за ваши отзывы и интерес к моим проектам.

Наслаждайтесь его созданием. Если вы пришлете мне фотографии, я могу загрузить их, чтобы поделиться здесь, или вы загрузите их.

Сандор

ДМ4ДС
