Складная коробка для Arduino Uno

Импортировано с Thingiverse.

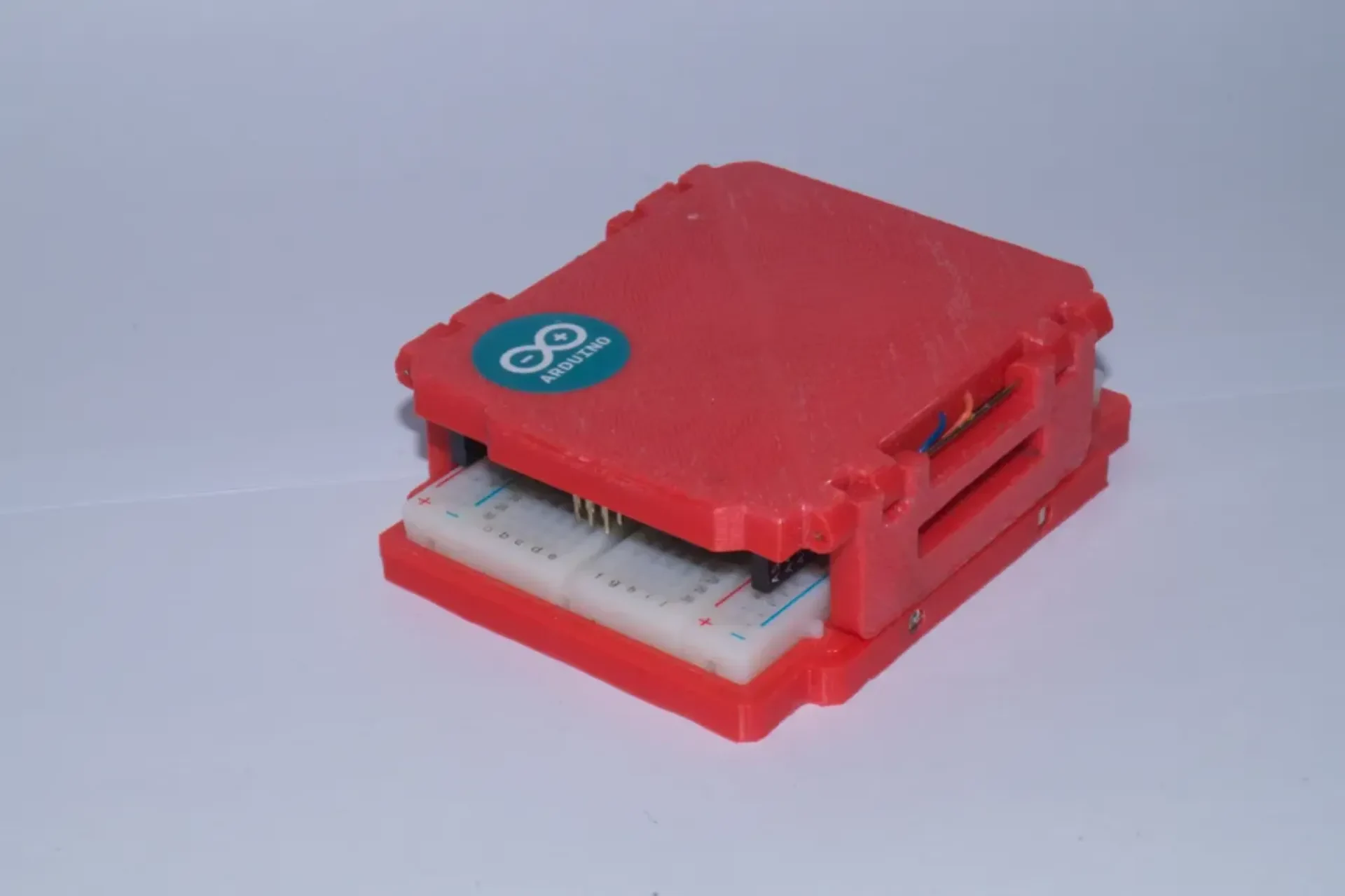

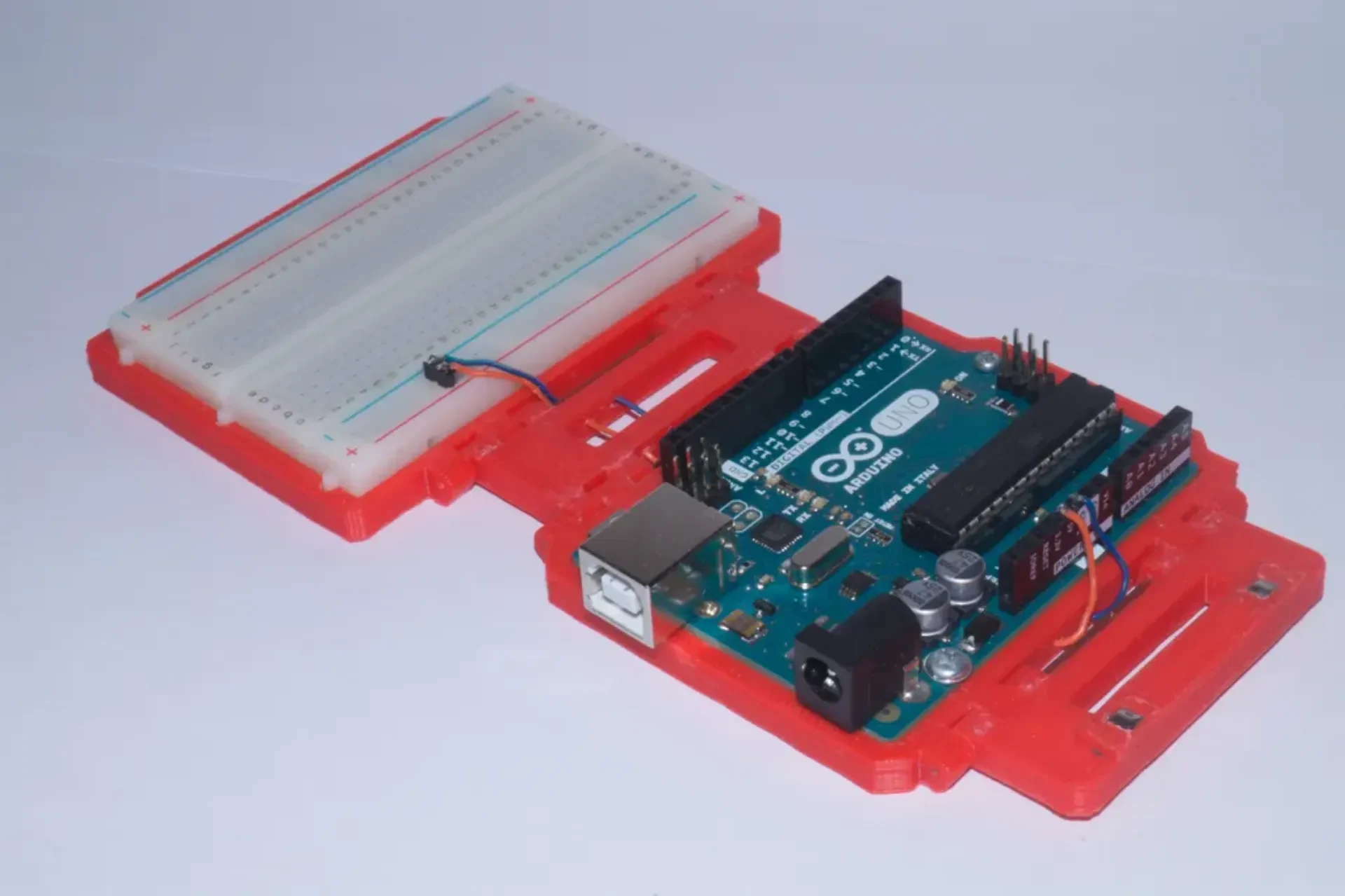

Сочетает Arduino Uno и макет в одном складном блоке.

В отличие от складной лаборатории Arduino Джейсонвелша, в ней нет места для хранения деталей, и на Arduino нельзя поставить щит.

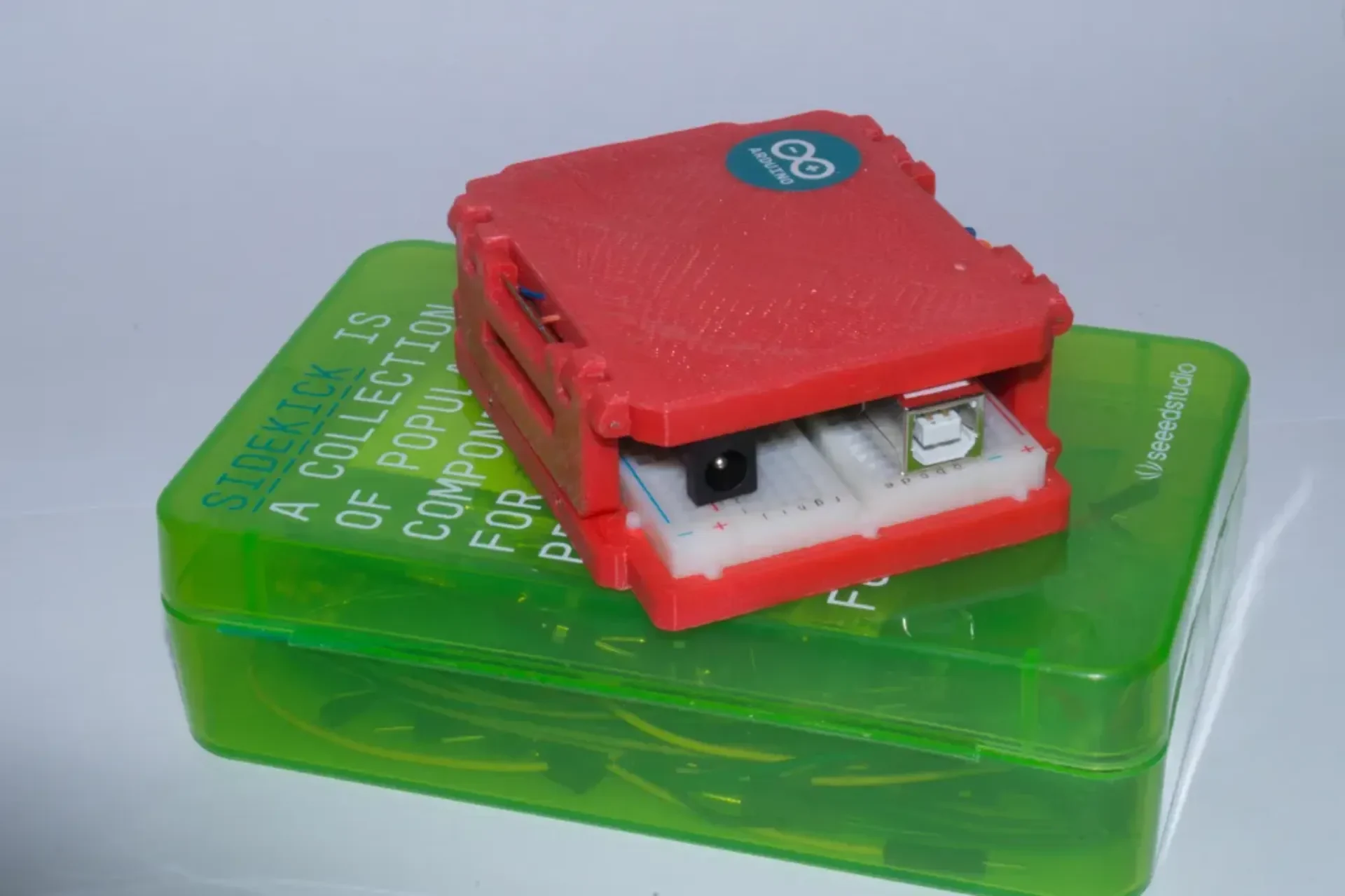

Это потому, что он предназначен для использования с чем-то вроде стартового набора Sidekick (именно оттуда взялся мой макет).

Есть магниты, которые удерживают его закрытым во время переноски.

Если вы хотите что-то изменить, я включил файлы SolidWorks для этих деталей.

Я создал эту штуку, потому что мне нужна была не такая громоздкая коробка, потому что я ношу ее в школу каждый день.

14 декабря 2014 г.:

Добавлены новые версии двух деталей с отверстиями для подвода проводов питания и заземления к макетной плате.

29 марта 2016 г.

Добавлены файлы .step, чтобы пользователям, использующим другие программы САПР, было проще импортировать файлы.

Инструкции

Детали имеют зазор около 0,5 мм, чтобы допустить некоторую неточность при печати (у меня это сработало нормально).

После печати просверлите отмеченные на стороне Arduino отверстия для крепления Arduino (я использовал винты 2,5 мм).

Магниты должны быть высотой 3 мм и диаметром 6 мм.

Для петель используйте проволоку диаметром 1 мм (например, скрепки).
