Профиль RAMPS 1.4 20 x 20 мм + корпус Arduino Mega Contro...

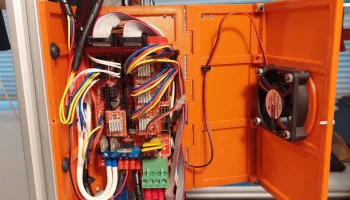

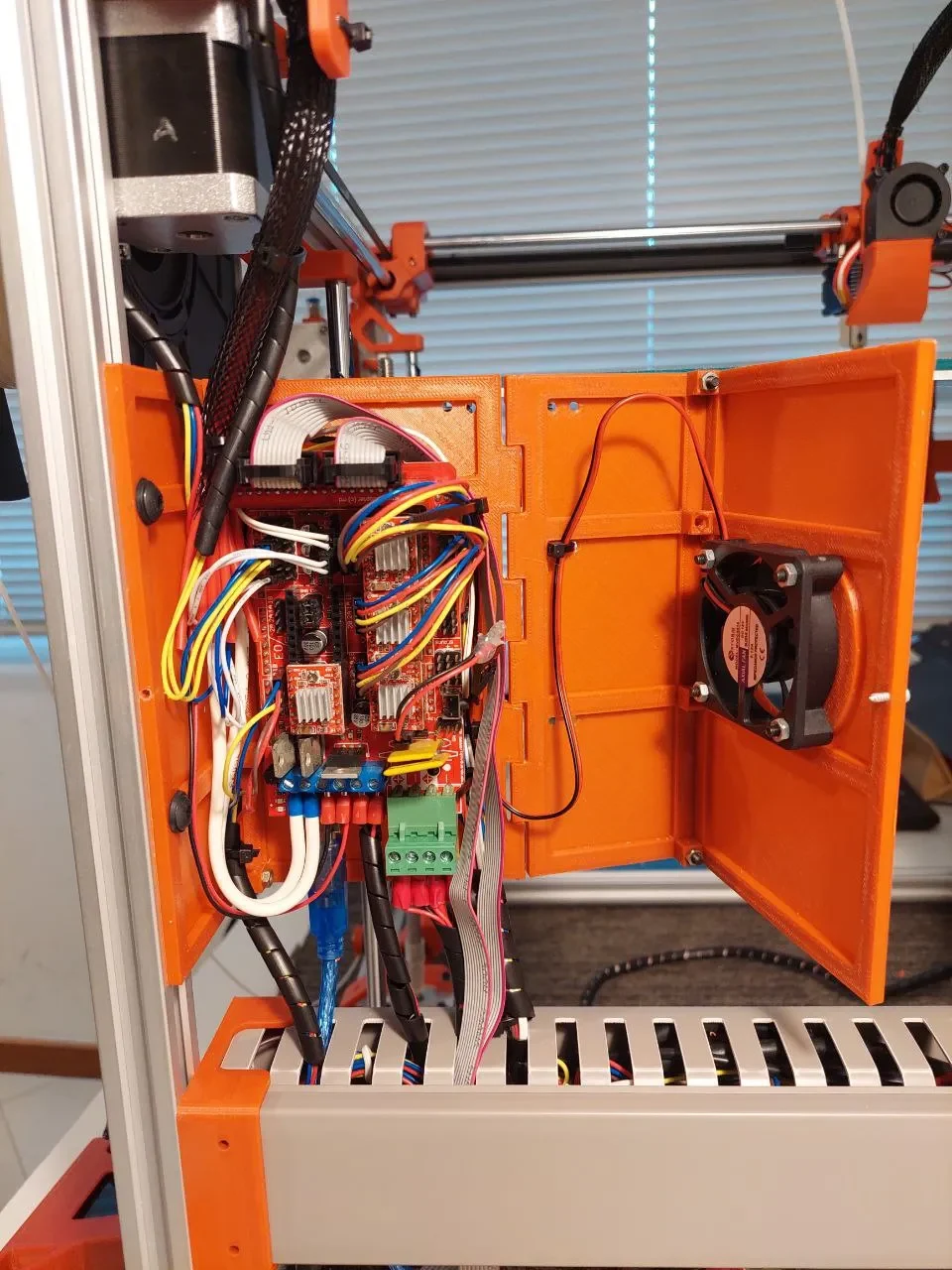

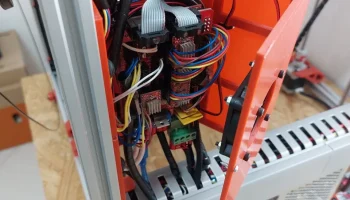

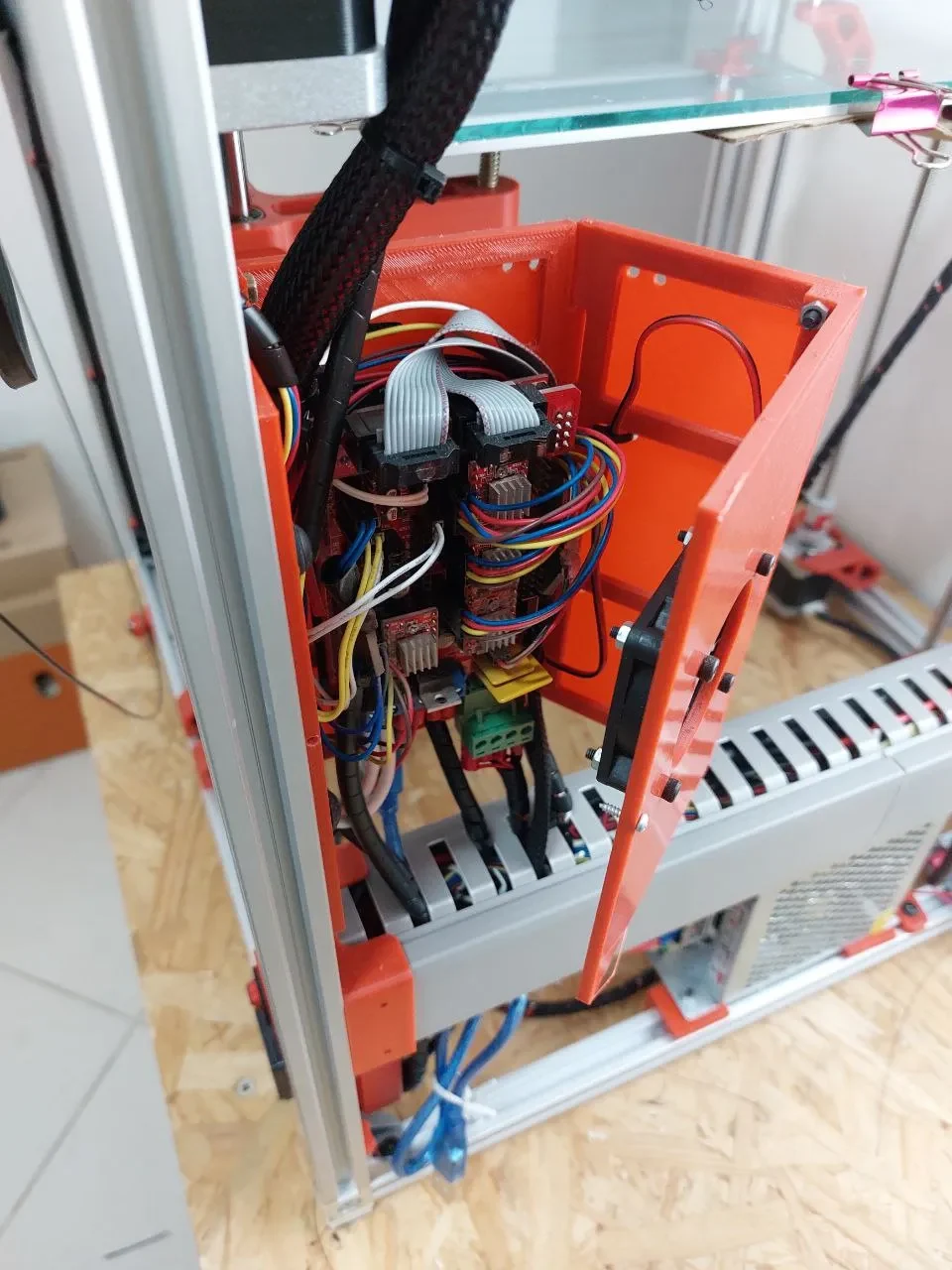

Этот дизайн был вдохновлен оригинальным корпусом Voron 1.5 и корпусом с рампами Dasaki 1.4 (см. ссылку). Цель заключалась в том, чтобы обеспечить хорошую циркуляцию воздуха даже при отказе вентилятора и широко открытую крышку для облегчения обслуживания. В коробке имеется несколько пар отверстий диаметром 3 мм для крепления кабелей стяжками-молниями диаметром 2,5 мм.

Корпус был расколот и разделен на плоские панели.

Для сборки используйте болты и винты M3, а в качестве шарнирного штифта используйте кусок нити диаметром 1,75 мм.

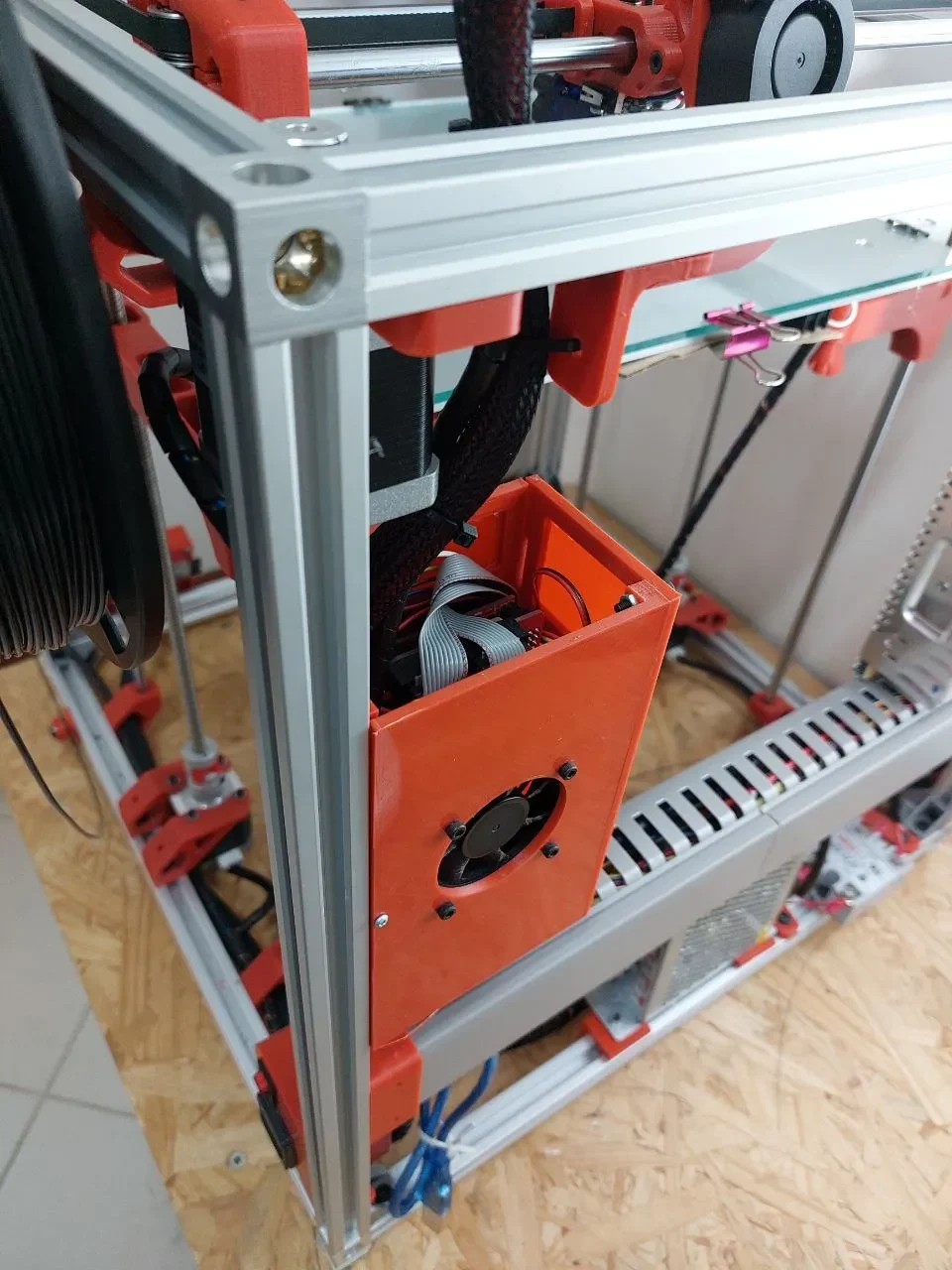

Для крепления коробки к алюминиевому профилю используйте винты М5 и Т-образные гайки.

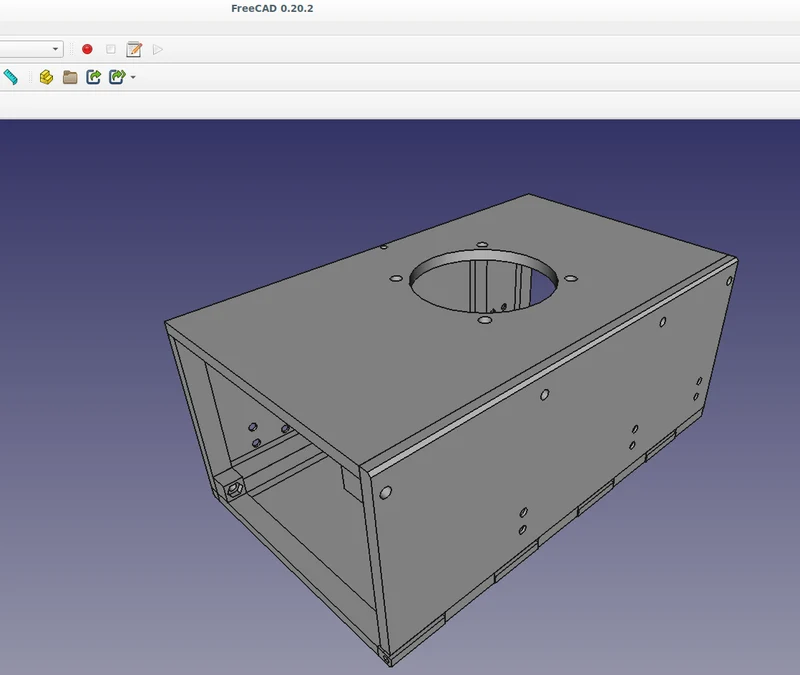

3D-модель, отредактированная в Freecad 0.20 (www.freecadweb.org), исходный файл также доступен для скачивания.
