Модуль с двумя реле Arduino

Источник:

www.printables.com

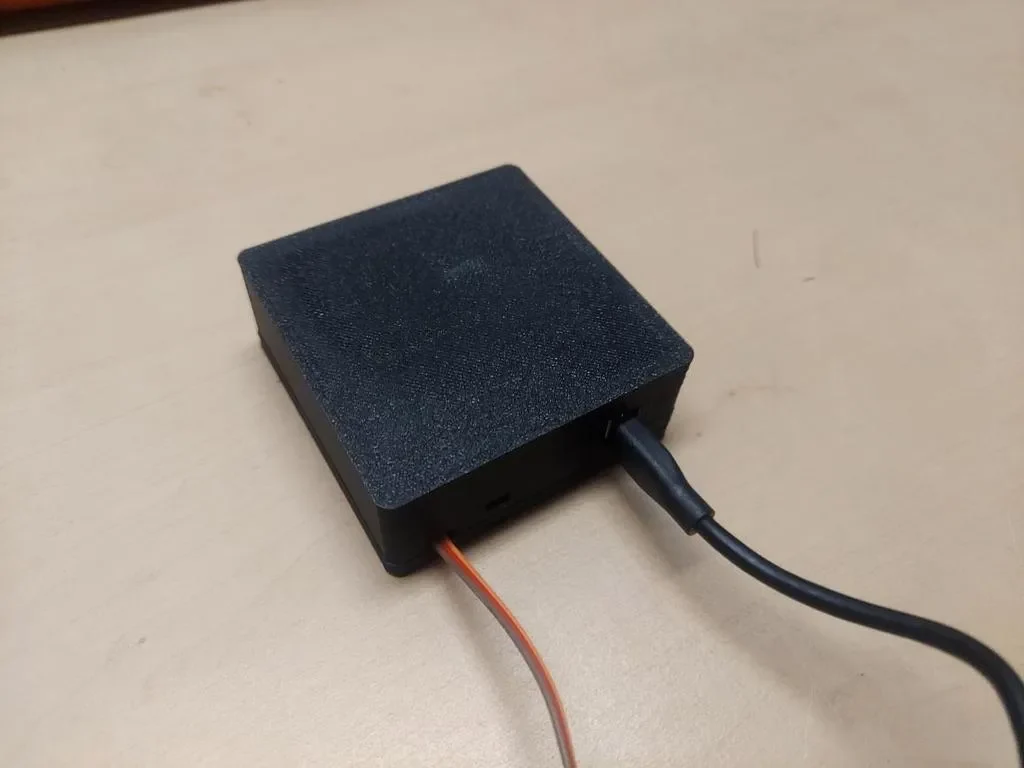

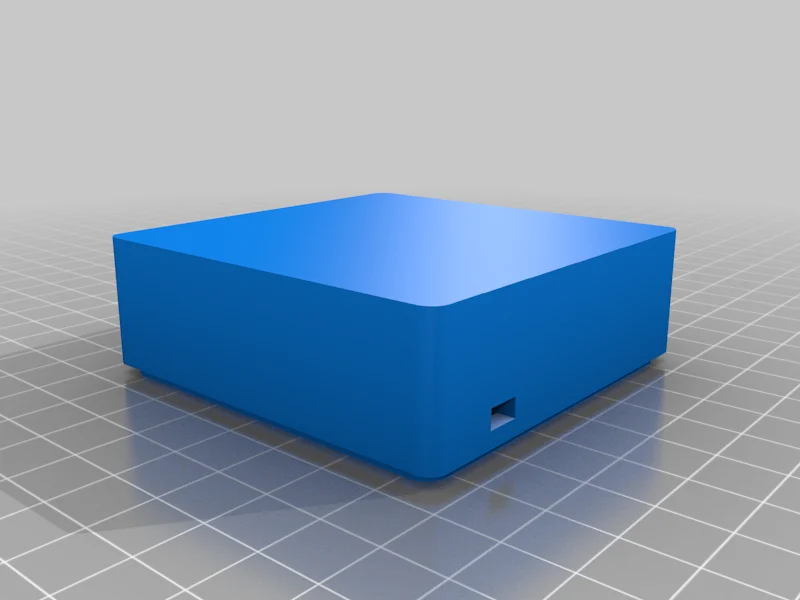

Это компактная коробка, вмещающая Arduino Nano и модуль двойного реле. Коробку легко распечатать, и ее можно собрать без каких-либо винтов. При необходимости вы можете использовать две застежки-молнии в прорезях спереди и сзади, чтобы надежно закрыть коробку.

Я решил предусмотреть достаточно места для установки Arduino Nano, включая установленные разъемы для контактов. Без штыревых разъемов возможна более компактная конструкция.

Релейные модули стандартного размера:

2-канальный релейный модуль, печатная плата черного цвета

Релейные модули, соответствующие «широкому» размеру:

2-канальный релейный модуль

Я, конечно, не могу дать никаких гарантий, что ваш модуль подойдет, но конструкцию можно регулировать, по крайней мере, в некоторой степени, перемещая зажимы модуля.

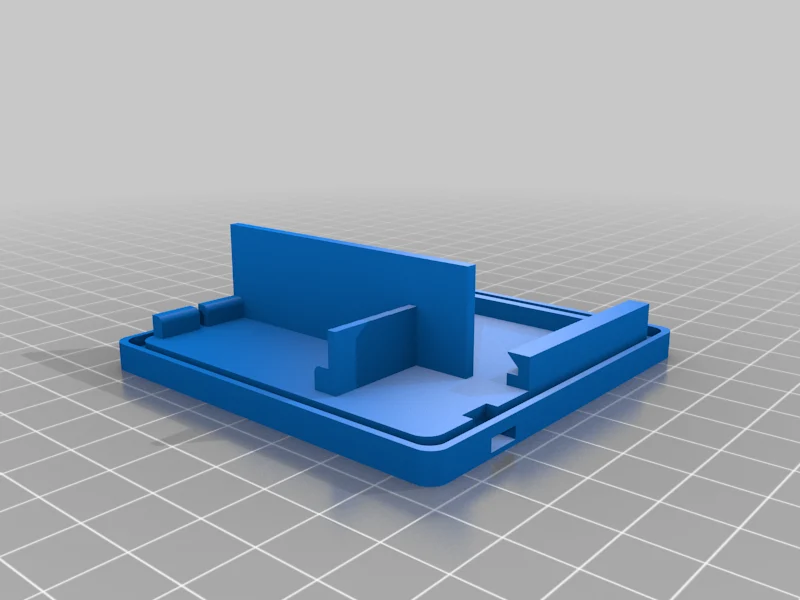

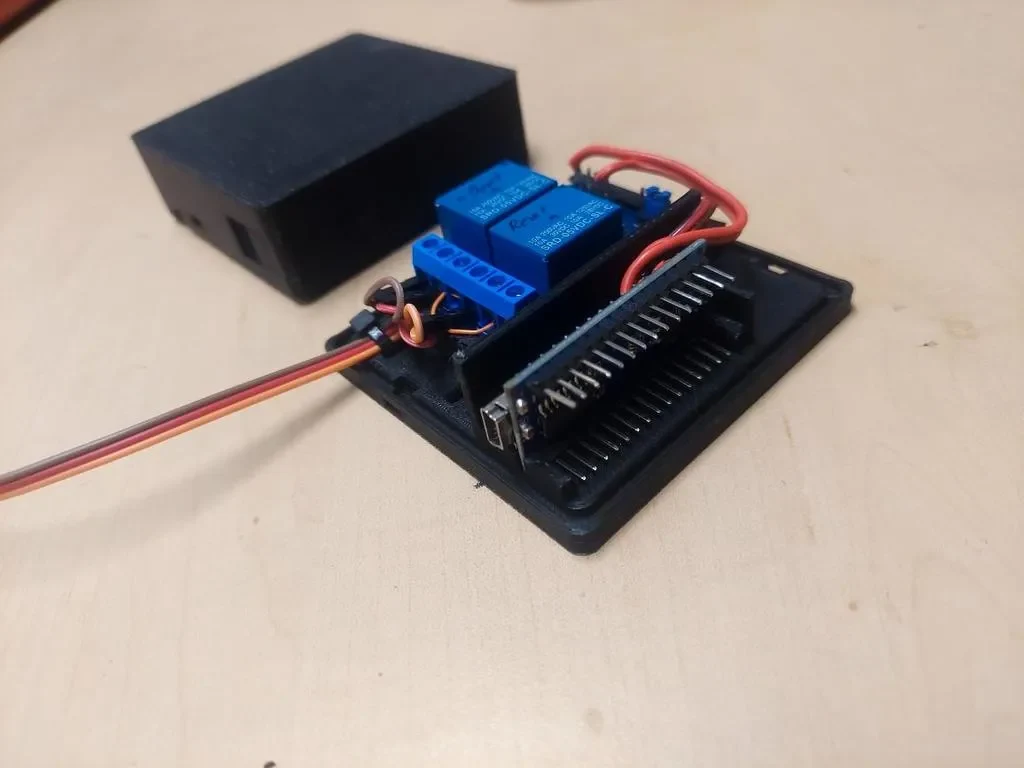

Плата Arduino Nano встанет в формованный слот и будет удерживаться на месте пазами в основании и внутри крышки.

Настройки печати

Бренд принтера:

Anycubic

Принтер:

Вайпер

Плоты:

Не имеет значения

Поддерживает:

Нет

Разрешение:

0,2
