Изолированный программатор Arduino

Arduino и пр.

Источник:

www.printables.com

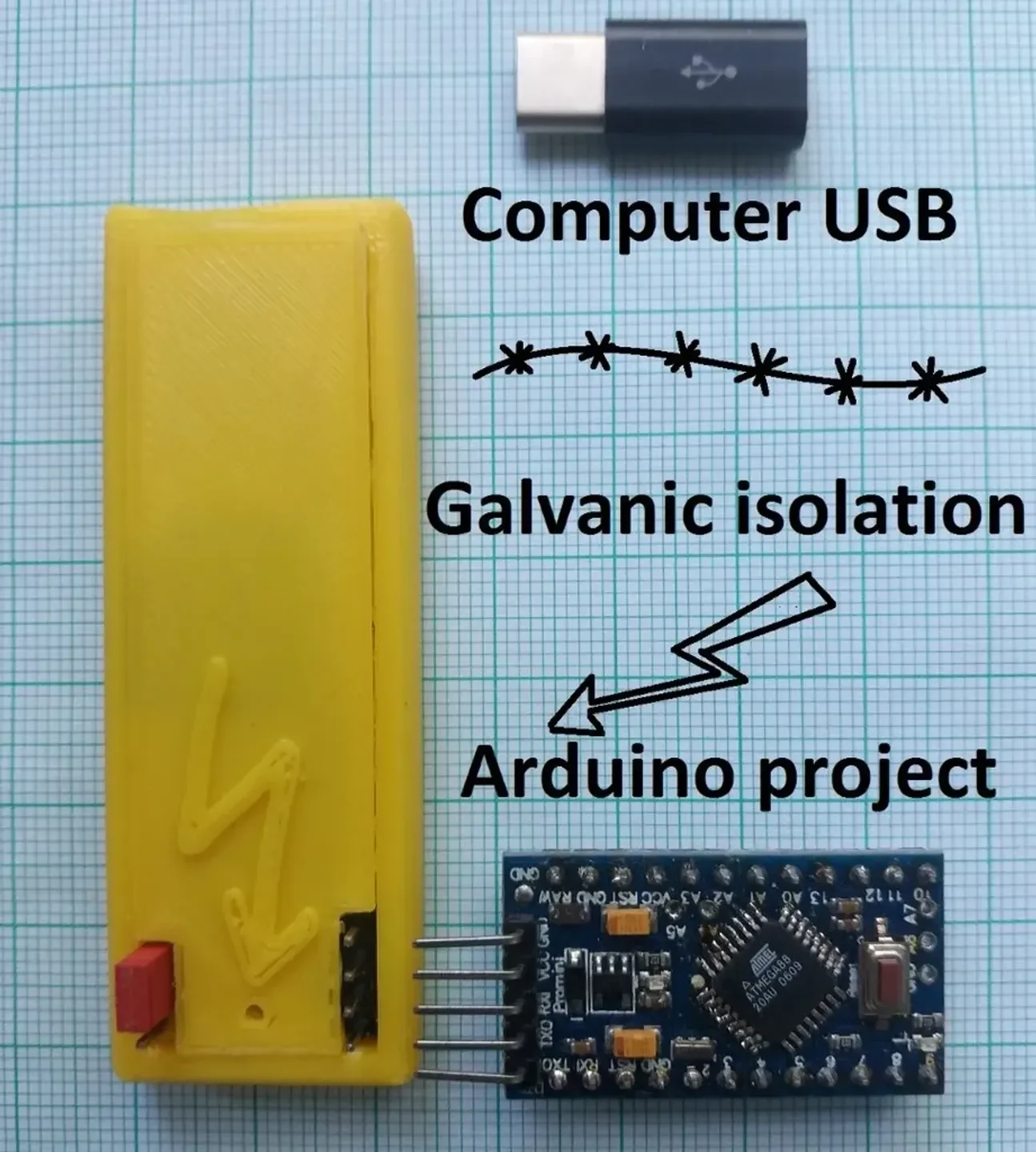

Аппаратное обеспечение программатора для Arduino обеспечивает гальваническую развязку между компьютером и устройством Arduino. Предотвращает также помехи в контуре заземления. Чистые сильные сигналы Rx Tx DTR, протестированные в диапазоне от 110 до 2 000 000 бод. Встроенный изолированный источник питания: 5 В или 3,3 В, 270 мА.

Полезно, когда программируемое устройство имеет потенциал, отличный от потенциала компьютера, на котором работает IDE. Он также может защитить ваш ноутбук от повреждений из-за контуров заземления или отдачи от устройств высокой мощности.

Построен на базе микросхемы ADUM-1201 и оптоизолятора для DTR (сброс).

Питание обеспечивается модулем B0505S-1W с возможностью выбора напряжения 5 или 3,3 В.

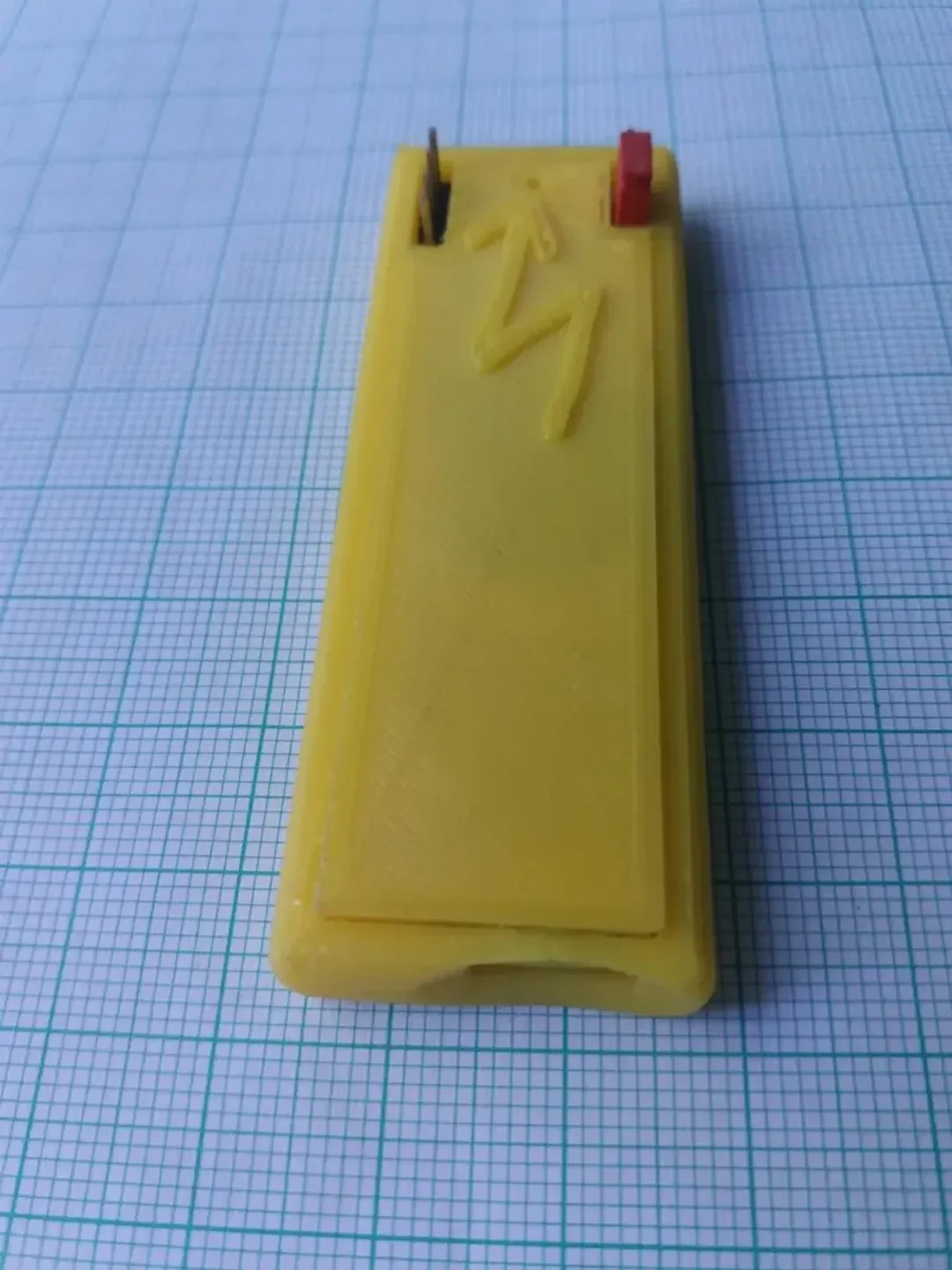

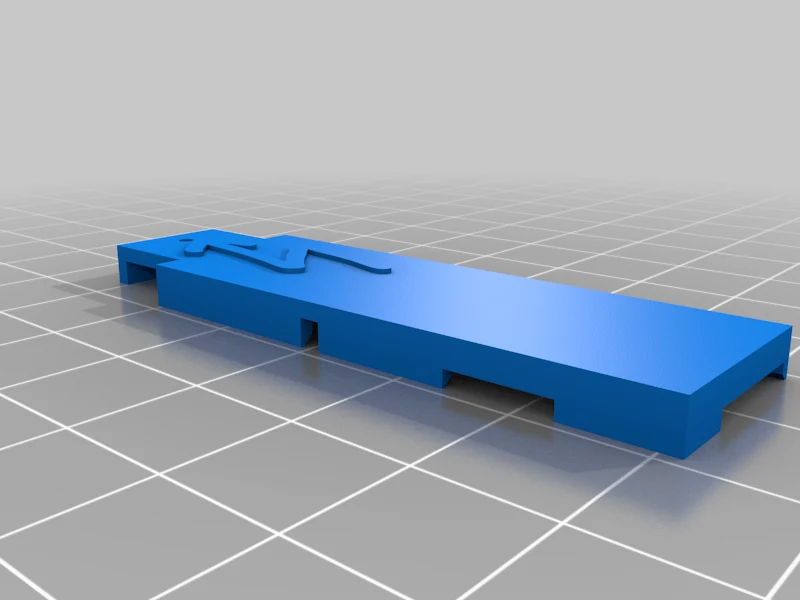

Последовательный преобразователь: модуль micro USB CH340G, доступен в различных форматах. Файл 3D-печати охватывает две модели в зависимости от расположения USB.

Другие, кроме CH340G (CH340E, CP2102), должны работать, но не проверялись. Например, модули CH340E не имеют сигнала DTR, сигнал RTS на печатной плате называется DTR.

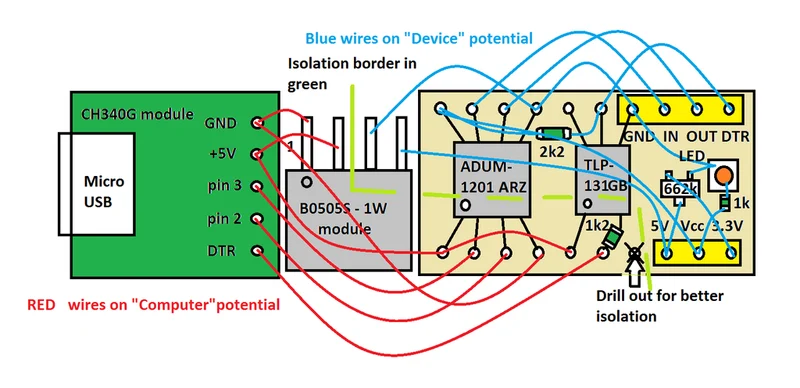

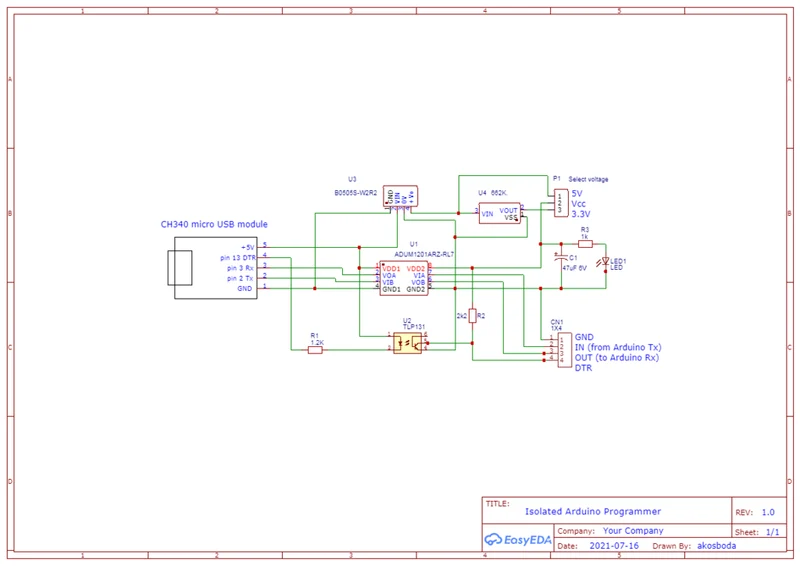

Не полагайтесь на печатный текст Rx Tx и т. д. на модуле «USB to Serial», возможно, сигналы прямо противоположны тому, как можно было бы подумать. Поменяйте местами два провода, если у вас нет связи, или, что еще лучше, следуйте сигналам к аппаратным контактам микросхемы CH340. См. схемы, сигналы четко обозначены как pin2 и pin3 CH340G. Этикетки на модулях CP2102 также сбивают с толку, например. выход модуля был Rx, а вход отмечен как Tx. Чтобы проверить связь, замкните IN/OUT и посмотрите эхо в терминальной программе. Во время загрузки сигнал DTR будет низким.

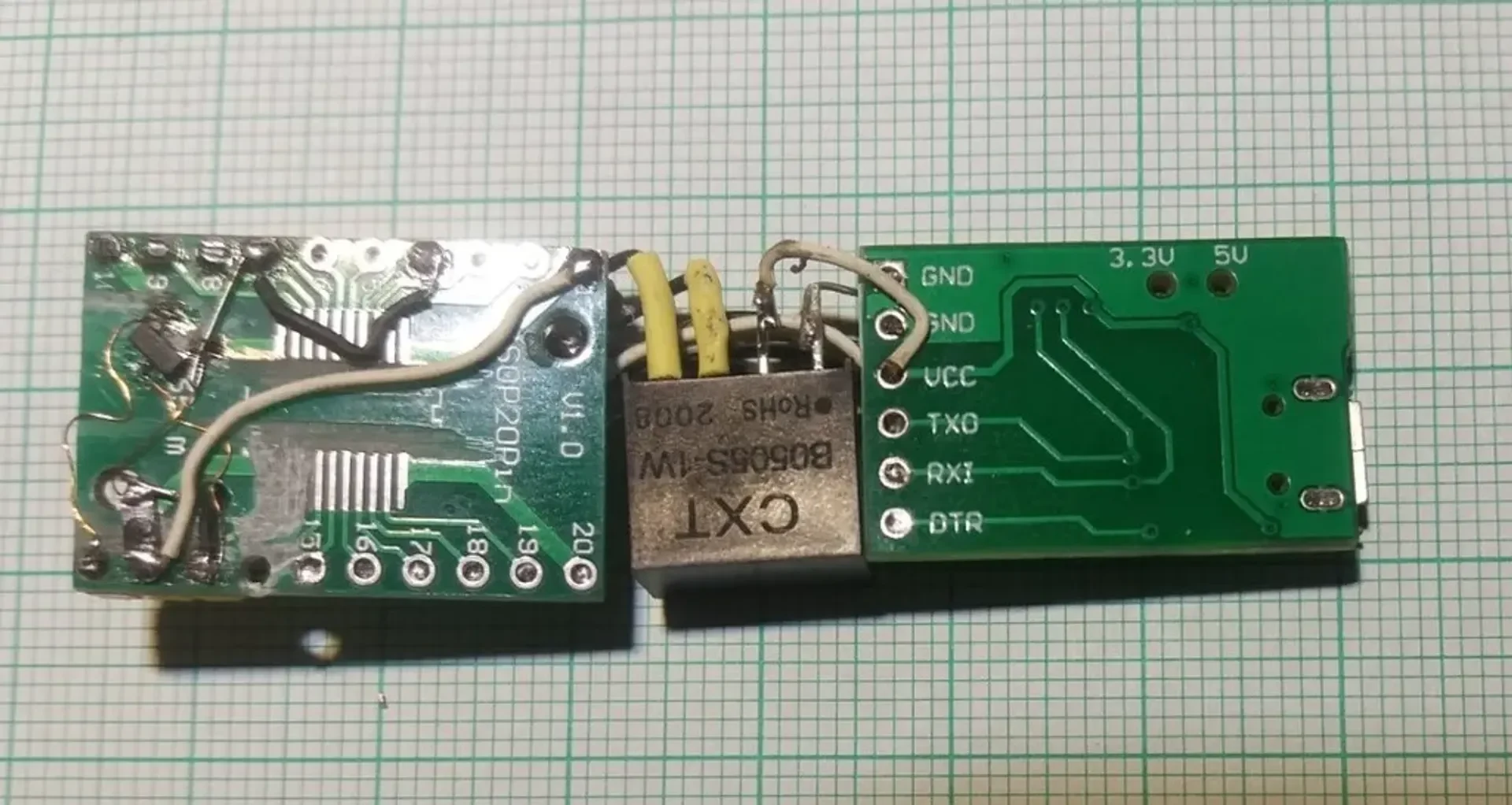

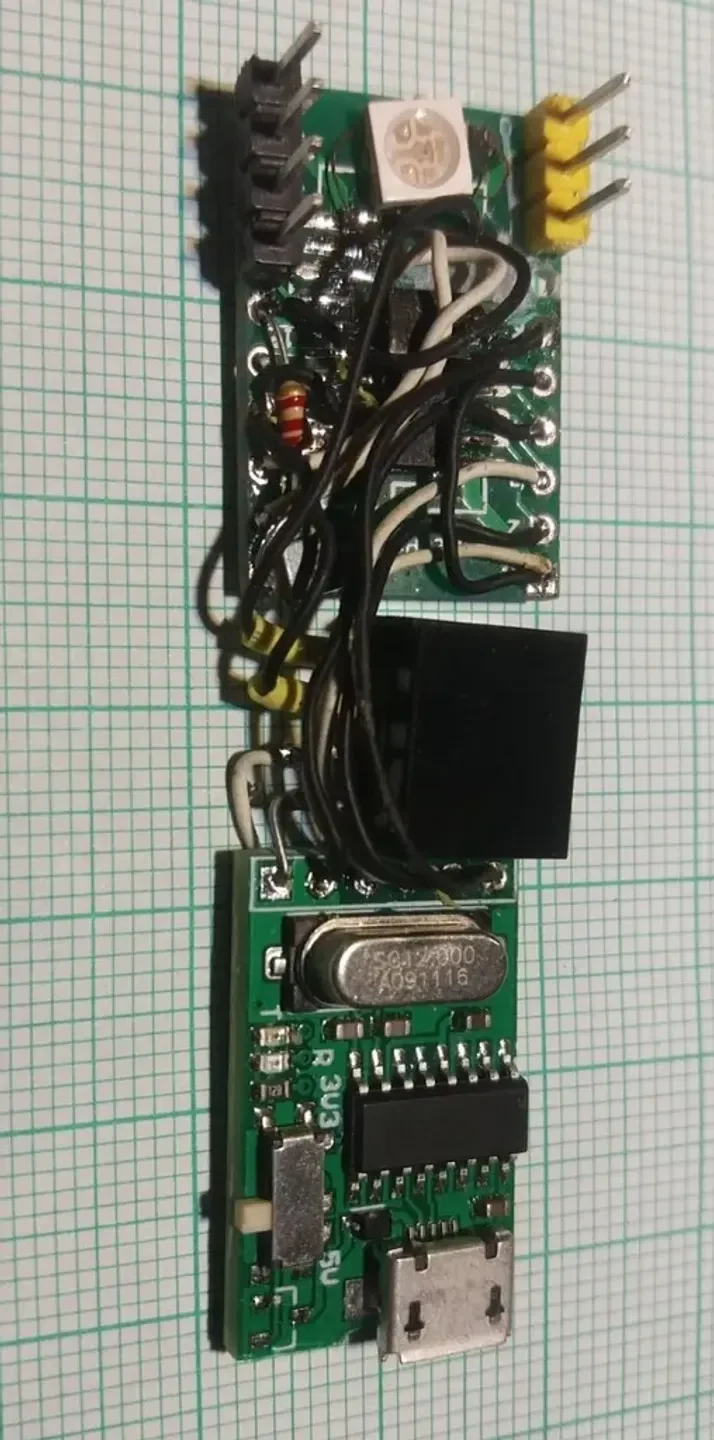

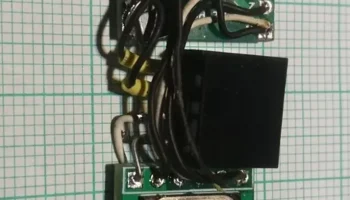

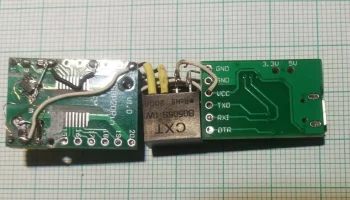

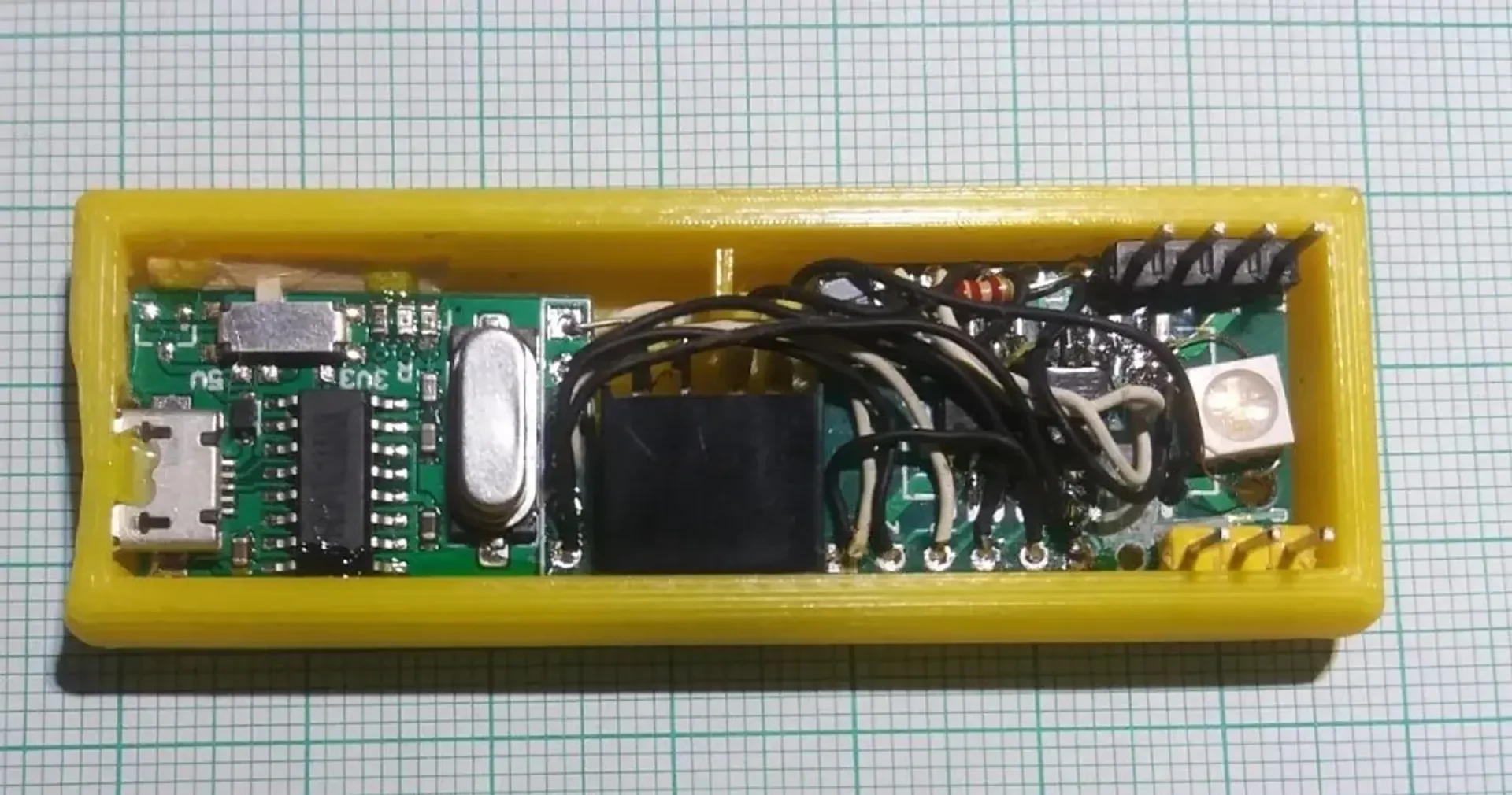

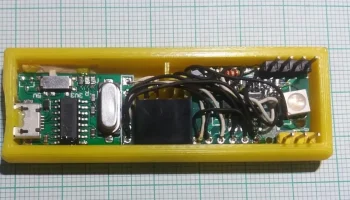

Максимальный размер модуля CH340 — 18x22 мм. Микросхема ADUM и оптопара припаяны к плате адаптера SOP20-DIP вместе с мелкими деталями. Между ними находится изолированный модуль питания B0505S-1W.

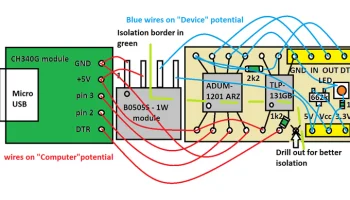

Что касается изоляции, то узким местом проекта является печатная плата SOP20. Чтобы увеличить зазоры в изоляции, укоротите дорожки печатной платы между двумя изолированными сторонами на стороне SOP20. Между направляющими SOP имеется зазор 3 мм, который можно увеличить до 5 мм. Удалите неиспользуемые дорожки между оптоизолятором и перемычками, а также с другой стороны SSOP20 (можно оставить немного для регулятора 662К), полностью высверлите одну точку печатной платы (см. рисунок). Для соединений используйте гибкий провод с тефлоновой изоляцией.

Имеется светодиод, показывающий напряжение на выходе. Модуль B0505S может подавать ток 270 мА (значение из таблицы данных). При необходимости вы можете отключить питание вашего устройства от перемычки.

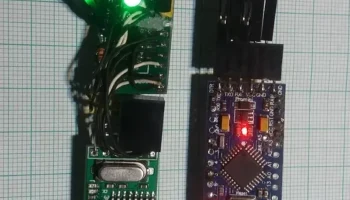

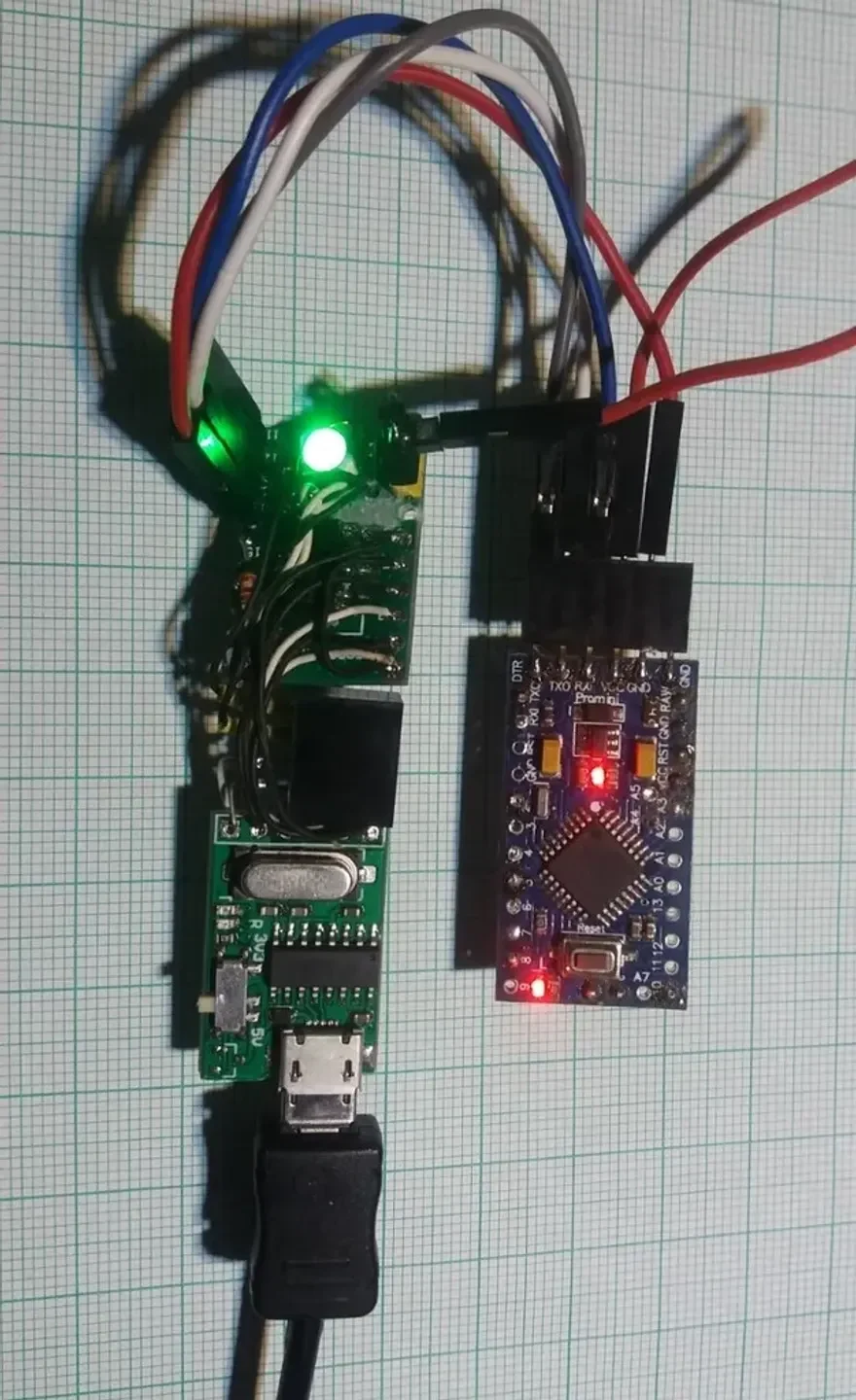

Протестировано с версией Arduino Mini 5 В и 3,3 В.

Будьте осторожны при работе с напряжением выше 42 В! Этот прототип конструкции не подходит для промышленных или коммерческих целей.

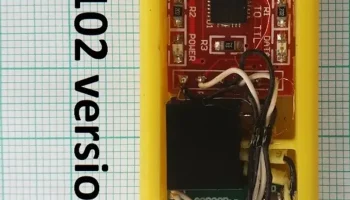

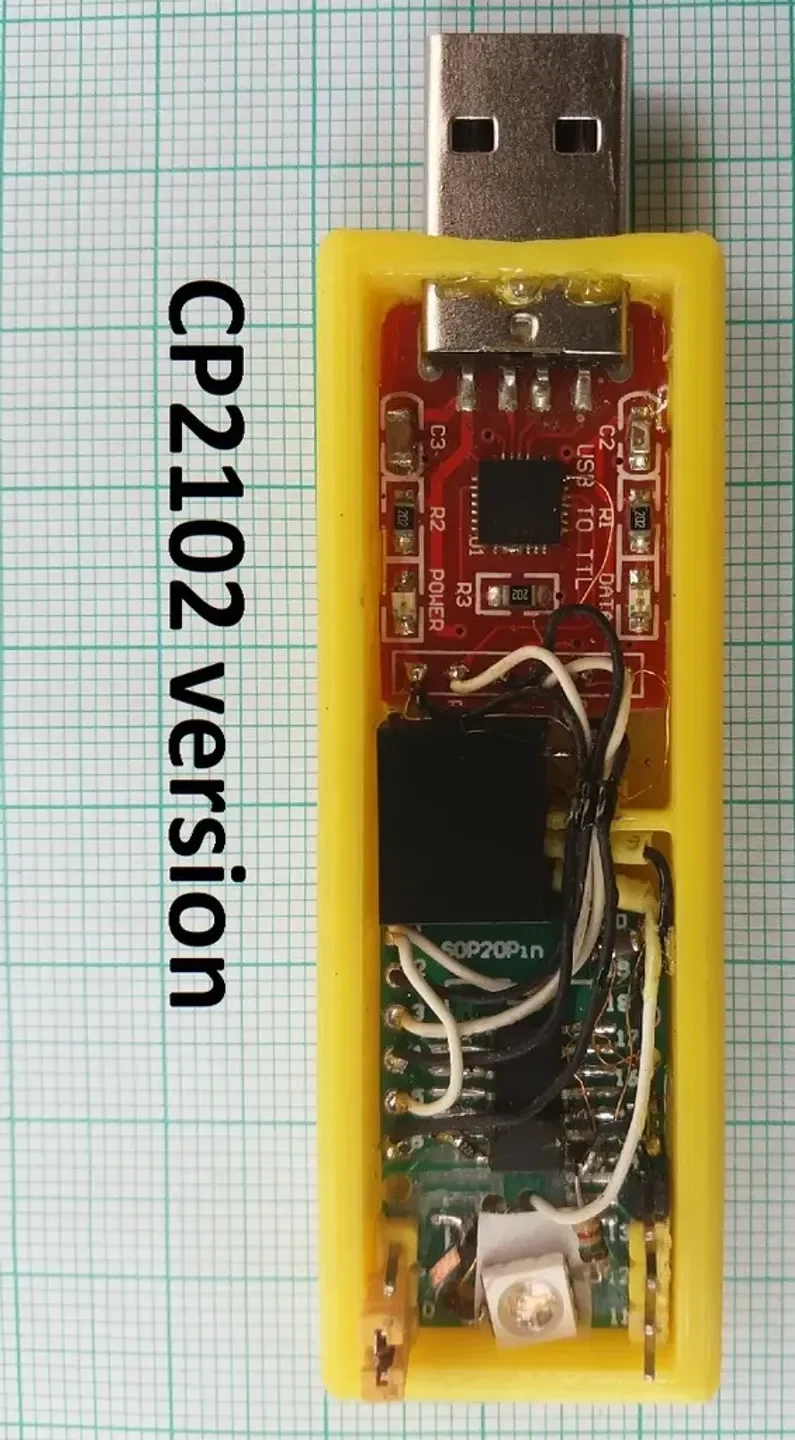

Обновление: CP2102, версия opto TLP126, хорошо работает с Arduino Mini Atmega 168, 3,3 В.
