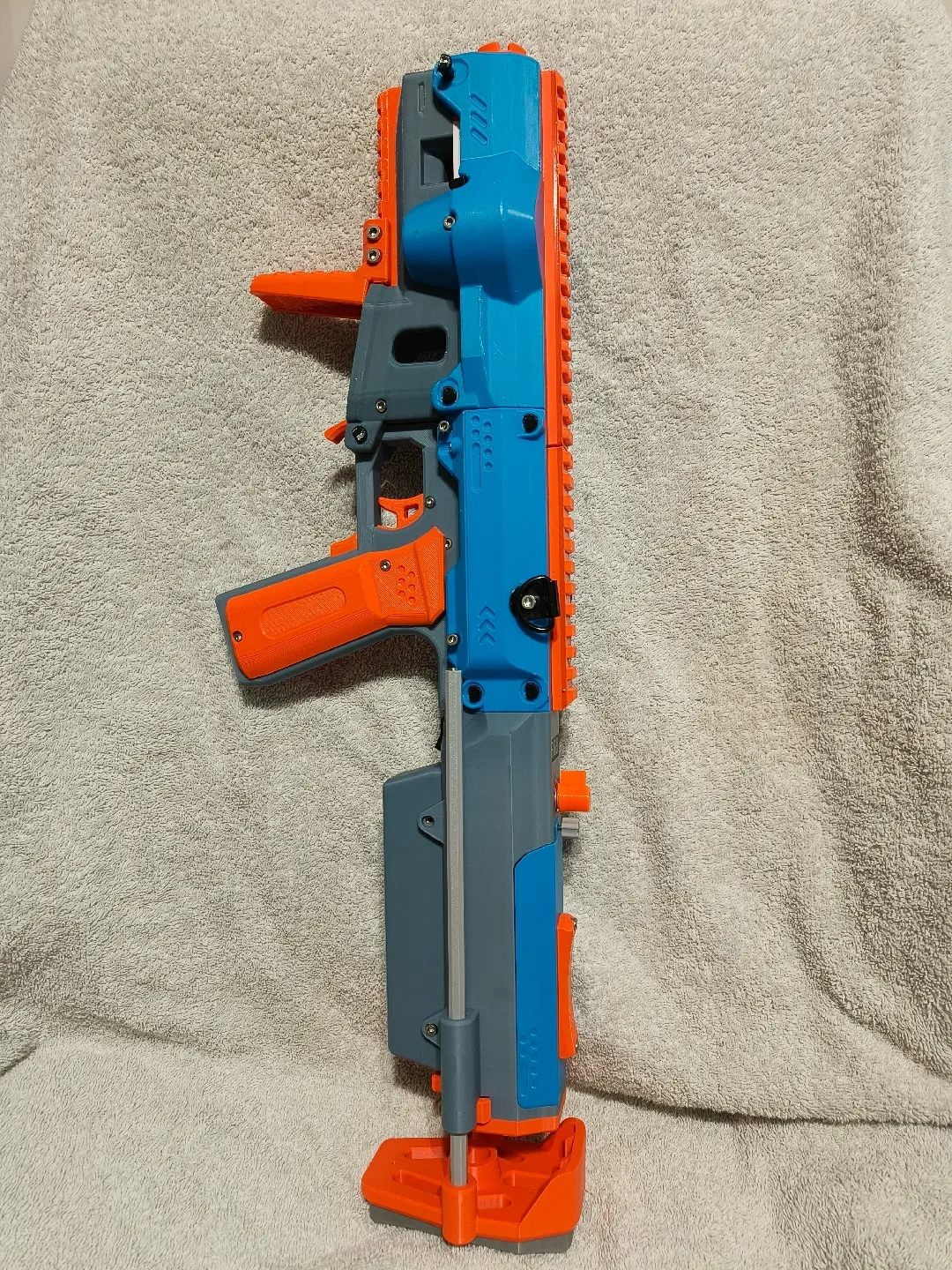

Protean Arduino Nano Select Fire Mod (программируемый мик...

Версия 5.1

Добавлены обратноходовые диоды.

Новая версия 5. Обновлено в мае 2026 г. — один триггер, маховики и соленоид, управляемые компьютером.

Вы нажимаете на курок один раз, и микроконтроллер активирует маховик и соленоид. Прямо как почищенная Haretech Диана/Веспер. (Но он матовый, поэтому не так хорош).

Второй МОП-транзистор установлен в рукоятке, обеспечивая управление маховиками компьютером. Второй спусковой крючок удален. Новый код для вращения колес перед выстрелом при нажатии на спусковой крючок.

Режим холостого хода (когда колеса постоянно вращаются с низкой мощностью, чтобы сократить время раскрутки) — это очень простой мод, поскольку МОП-транзисторы двигателя поддерживают ШИМ. Однако для эффективной работы необходимы бесщеточные двигатели.

Инструкция внизу.

НЕ ИСПОЛЬЗУЙТЕ КОД ВЕРСИИ 5 С ВЕРСИЕЙ 4.

Вам следует выбрать, создавать ли версию 4 или 5. Версия 5 не обязательно является обновлением, поскольку коллекторные двигатели требуют длительных раскруток. Если у вас действительно хороший двигатель, такой как модернизированный двигатель Worker W0340 Stryfe (43 тыс. Об / мин и крутящий момент 1500 гсм), вам будет лучше, чем использовать двигатель среднего класса, такой как OOD Kraken.

Теперь версия 4

Особенности / Примечания

Выбор огня с помощью микроконтроллера позволяет использовать множество режимов стрельбы. Я предоставил полуавтоматическую стрельбу, очередь из 2 патронов, очередь из 3 патронов, автоматическую скорость 12,5 дпс (750 об/мин) и автоматическую скорость 7 дпс (420 об/мин), поскольку боеприпасы кончаются.

Маховик ручной и не контролируется компьютером (2-й МОП-транзистор ПОКА физически не подходит).

Вы потеряете совместимость с другими задними прикладами.

спецификация

Приемник нейтронного соленоида Protean, без Xiao Seeed Pi, с рабочим прикладом с круглым стержнем с насечками.

Тепловые наборы M3 x6

Ардуино Нано

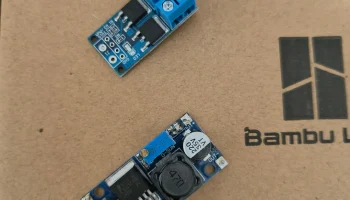

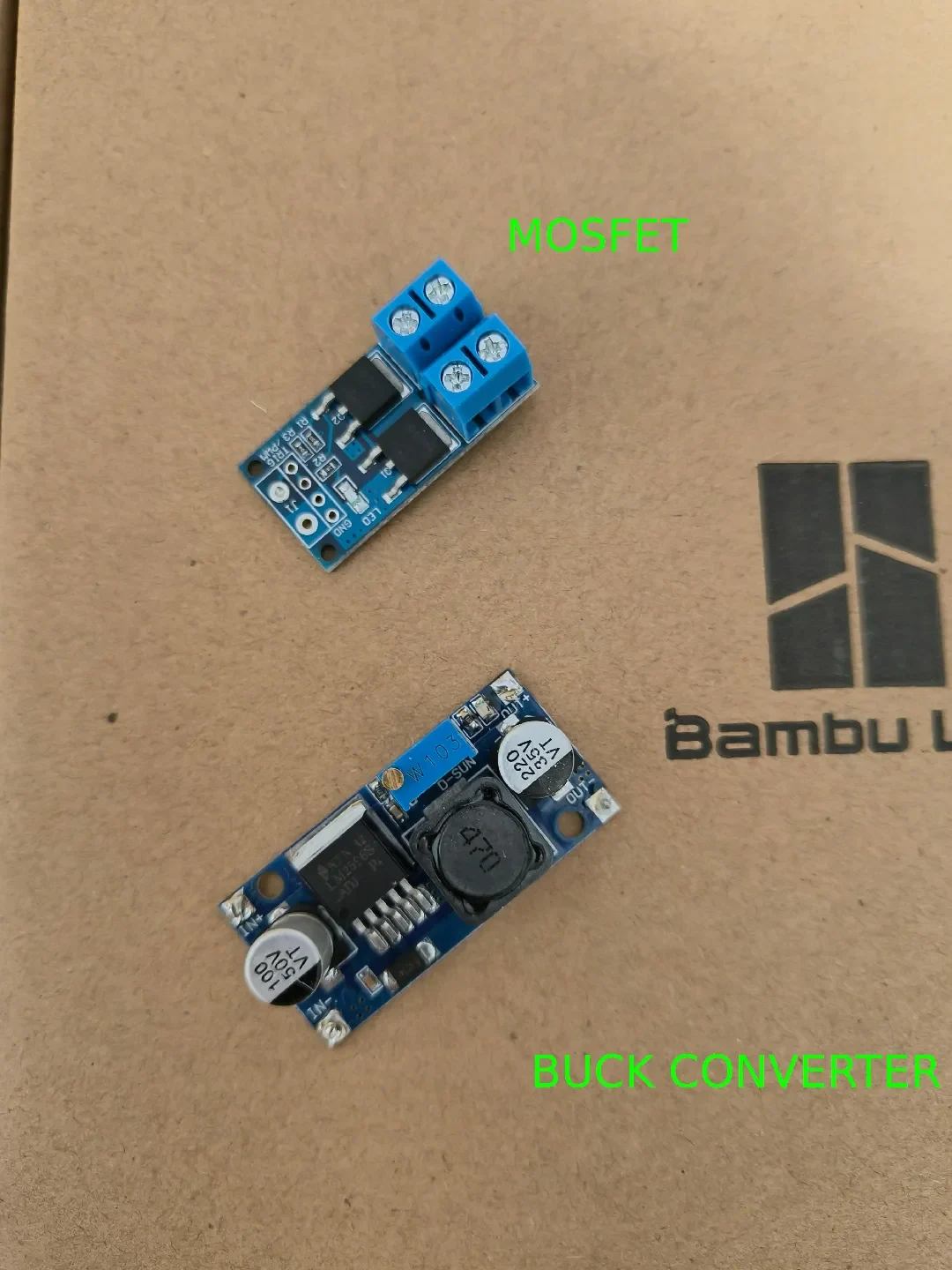

Модуль Mosfet (см. фото)

Понижающий преобразователь (см. фото)

Селекторный поворотный переключатель (поворотный переключатель RS-1010)

Выключатель включения/выключения, площадь основания 20x13 мм (см. фото)

Провода и разъемы. Я рекомендую обжатые пули, не используйте XT30 и клеммную колодку, как я.

Что-нибудь, чтобы закрепить печатную плату, я использовал двусторонние непроводящие липкие подушечки, вы также можете использовать силиконовый клей.

0,28 дюйма вольтметр.

Распечатайте свой собственный

крутящаяся ручка селектора («ручка потенциометра»)

Направления строительства

ПРЕЖДЕ ЧЕМ НАЧАТЬ РАБОТУ, УБЕДИТЕСЬ, ЧТО ВЫ ПОЛНОСТЬЮ ПОНИМАЕТЕ ДИЗАЙН.

Соберите обычный соленоид Протеан-Нейтрон (без компьютера Xiao Seeed), используя 2 триггера и стандартный рабочий стержень с насечками. (У меня есть модель для изготовления стержней со стальным стержнем диаметром 5 мм + гильзой с надрезом диаметром 8 мм). Вам не нужно распечатывать саму основную деталь, поскольку мы заменим ее.

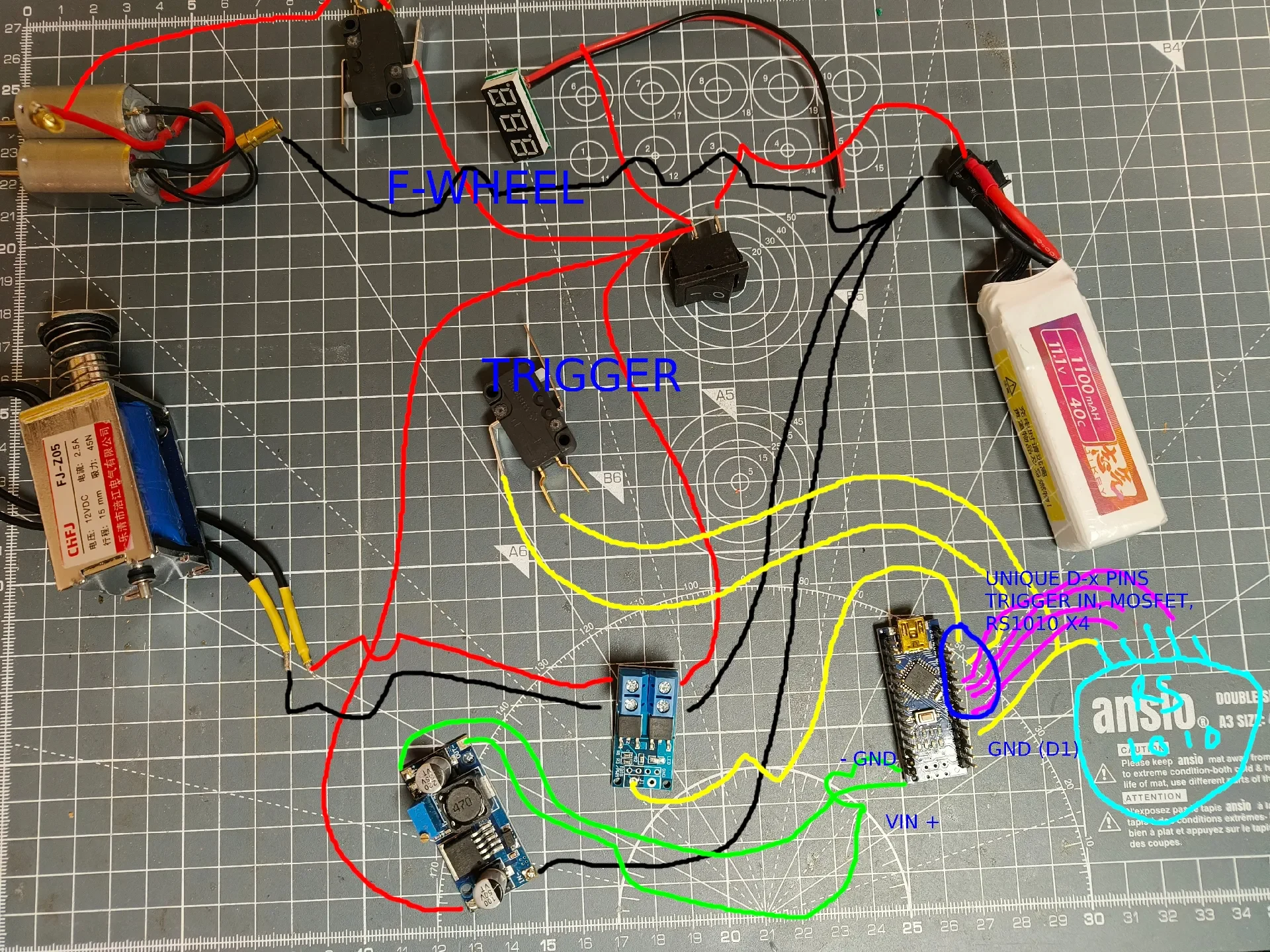

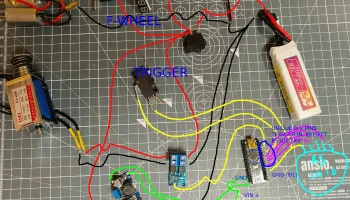

Схема подключения бластера другая.

Маховики подключены как обычно.

COM и NO триггера подключены к разъемам, которые выходят на 10 см (4 дюйма) из задней части приемника.

Соленоид подключен к разъемам, выходящим на 10 см из задней части приемника.

ОБНОВЛЕНИЕ Установите обратноходовой диод на соленоид. Это защищает электронику от обратного напряжения, возникающего при втягивании соленоида. Он проходит через оба провода рядом с ноидом, причем серебряный конец находится на положительном проводе. Не устанавливайте его на сам мосфет. И не ошибитесь с полярностью. Выполнение любого из этих двух действий приведет к возгоранию МОП-транзистора. (На моей фотографии я сделал это позже и поместил диод в отсек для электроники, это не оптимально, но работает, все в порядке, если он не подключен напрямую к клеммам мосфета)

На самом деле вам не нужны обратноходовые диоды на двигателях для бластера версии 4, но если вы это сделаете, бластер проживет дольше.

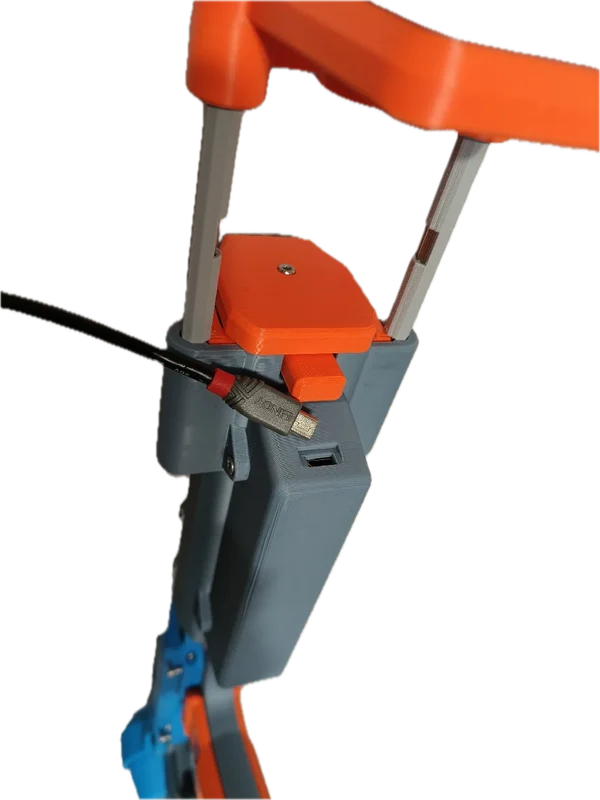

Для создания запаса.

Это небольшой пазл с проводами.

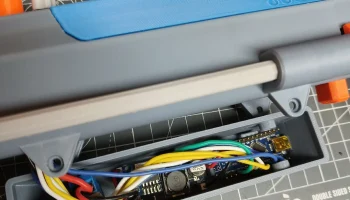

Термофиксаторы: приклад 1 в винте крышки аккумуляторного отсека, 1 в винте затыльника приклада; отсек электроники 4.

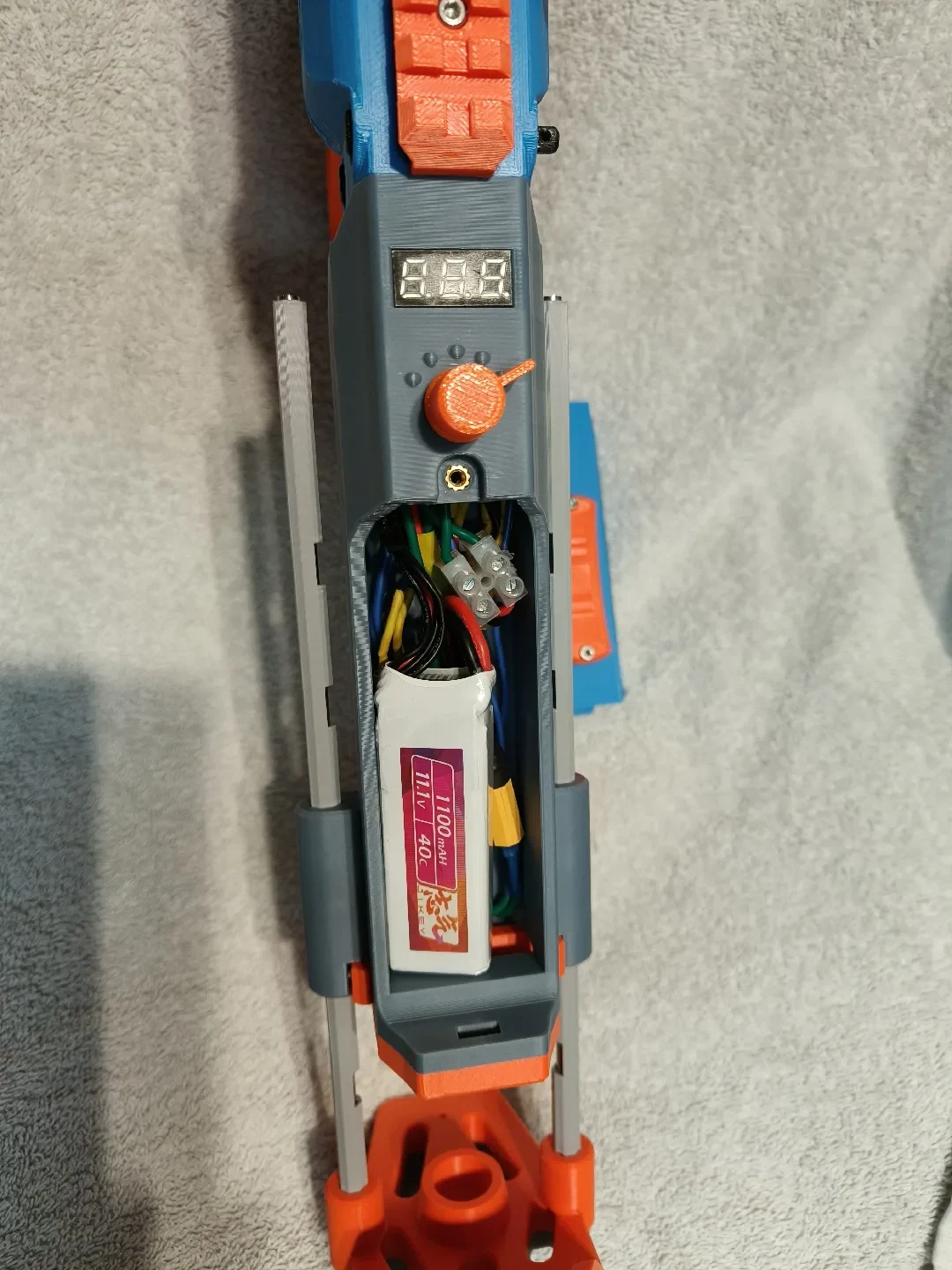

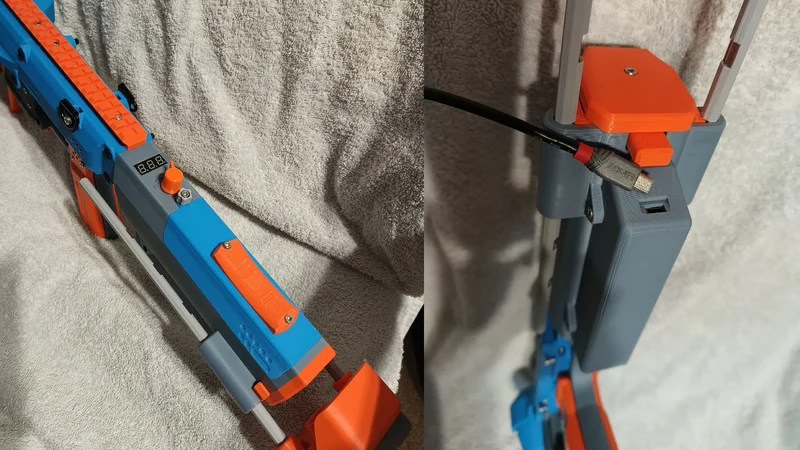

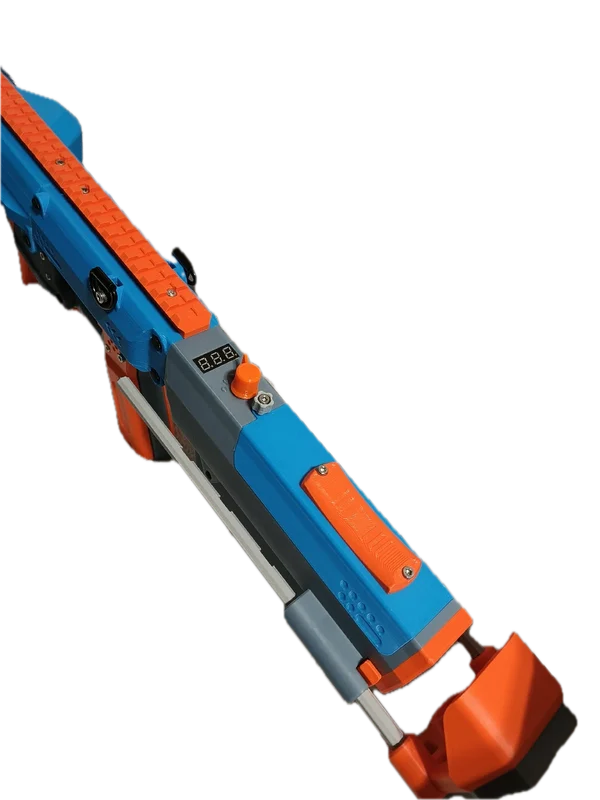

Установите вольтметр

Припаяйте силовые и поворотные переключатели к проводам и пропустите провода, но пока не устанавливайте переключатели и не подключайтесь к Arduino.

Установите понижающий преобразователь на 12 В → 5 В ПЕРЕД его подключением.

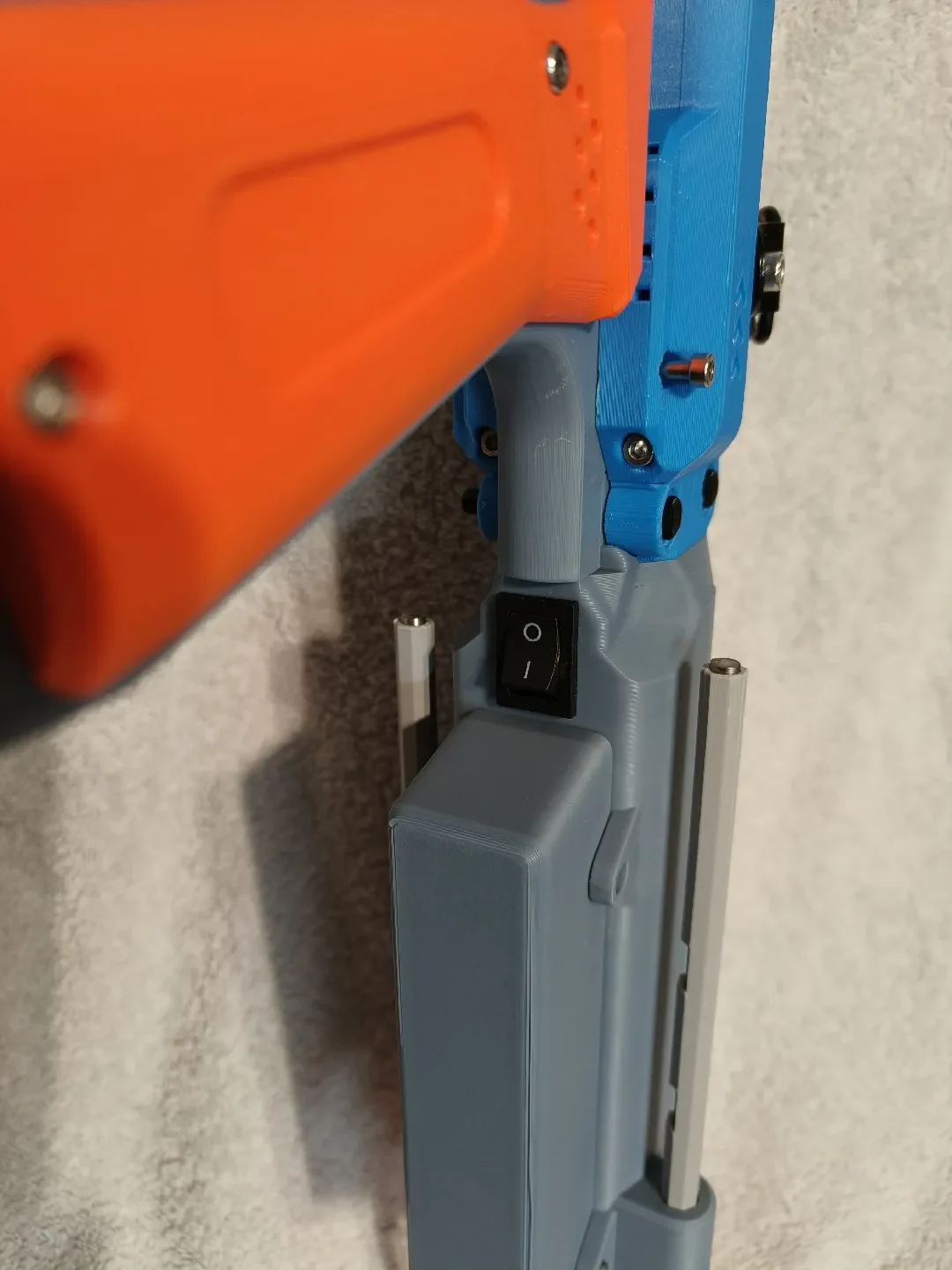

Проложите 1 провод от аккумулятора к главному выключателю питания, подключите питание бластера к другому концу этого выключателя. Не подавайте питание до этого переключателя, иначе ваш переключатель не отключится. (Извините, этот переключатель должен был быть сзади приклада).

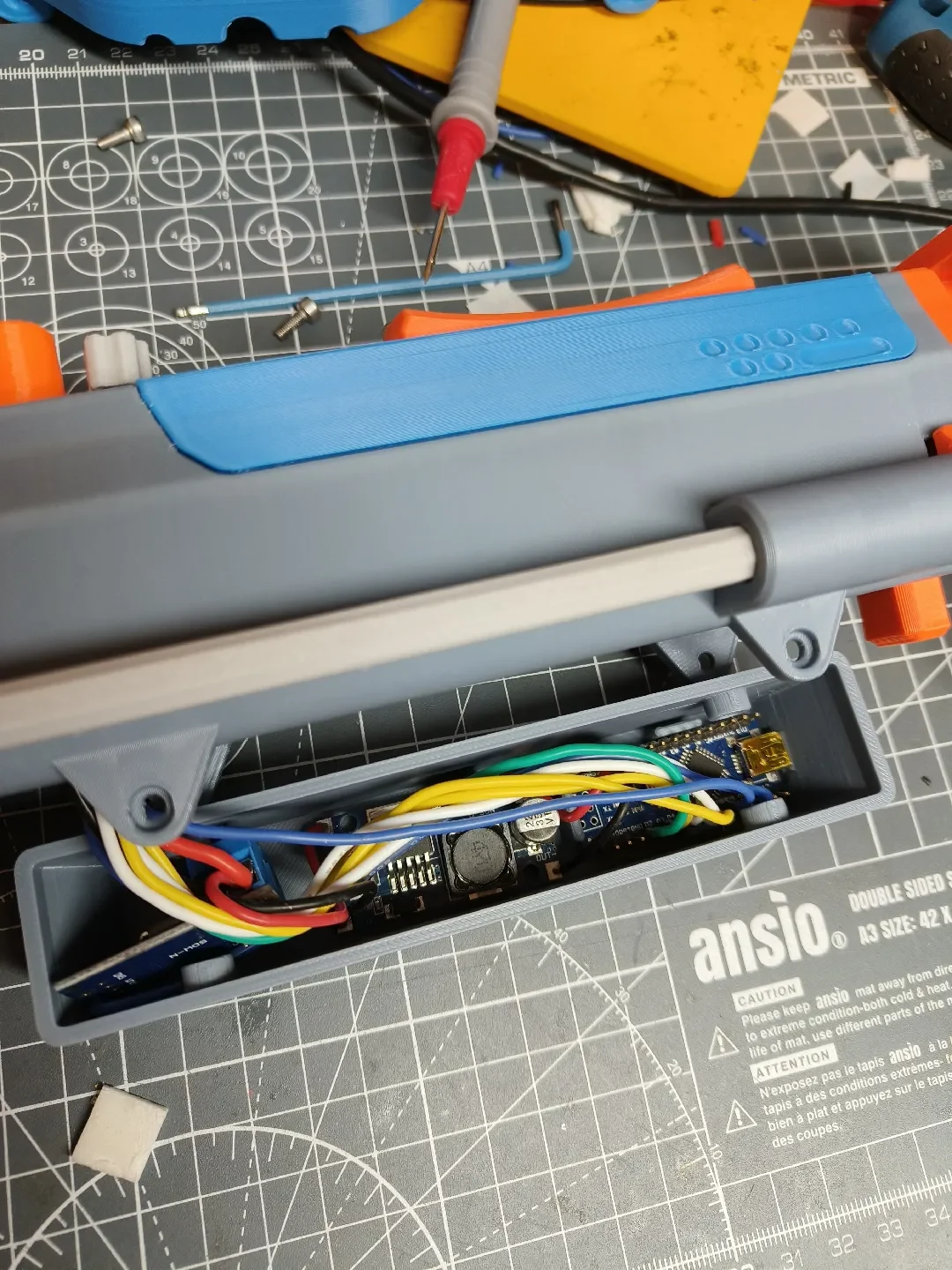

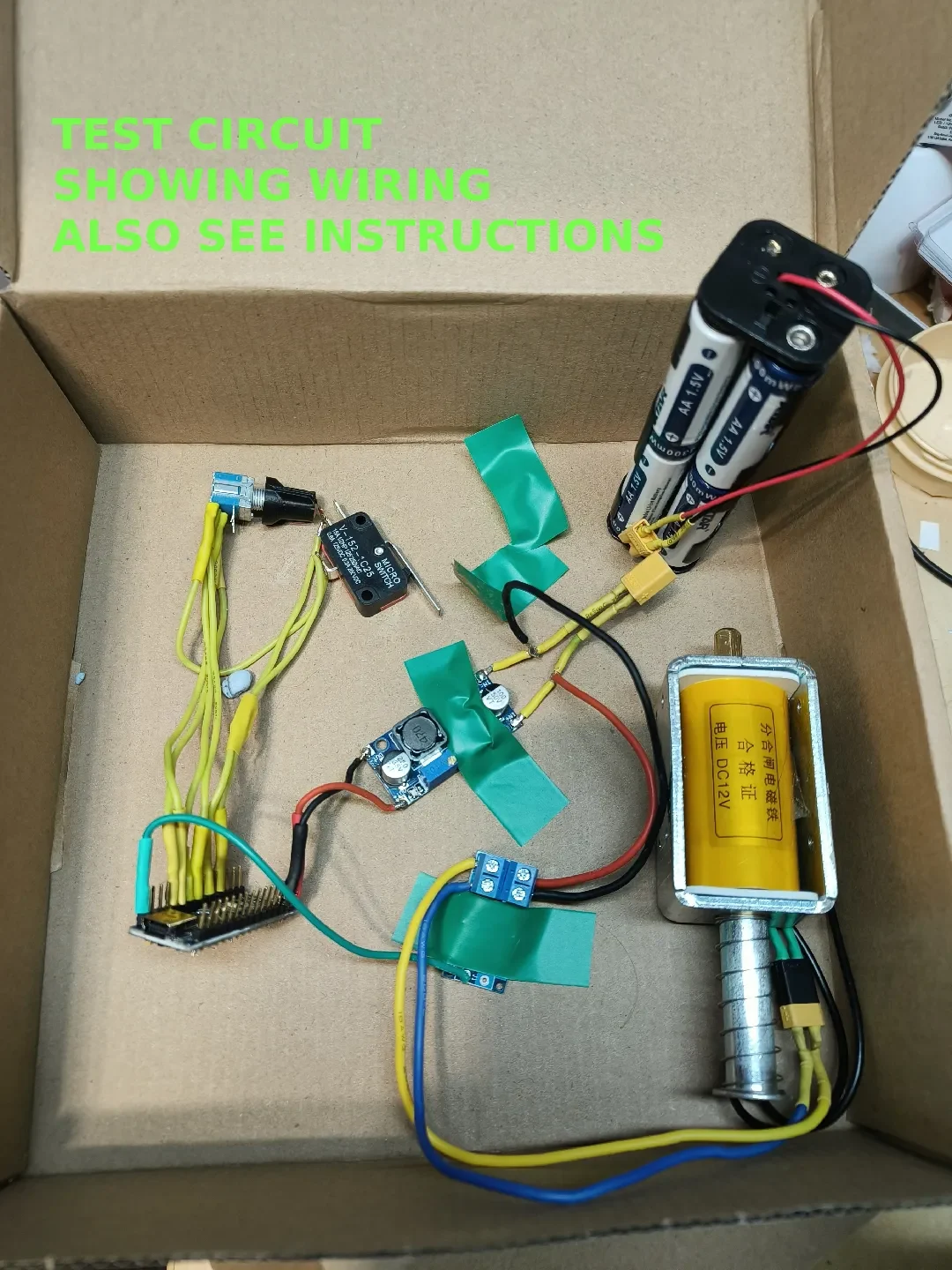

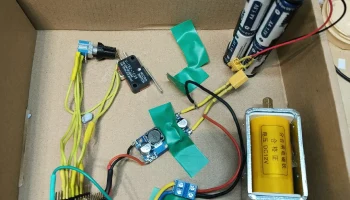

Подключите электронику, используя разъемы для выхода мосфета и Arduino.
