Чехол для контроллера VU Meter для NeoPixel на базе Ardui...

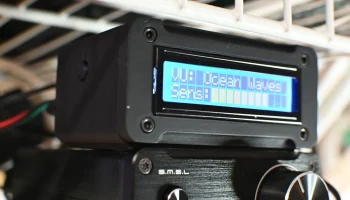

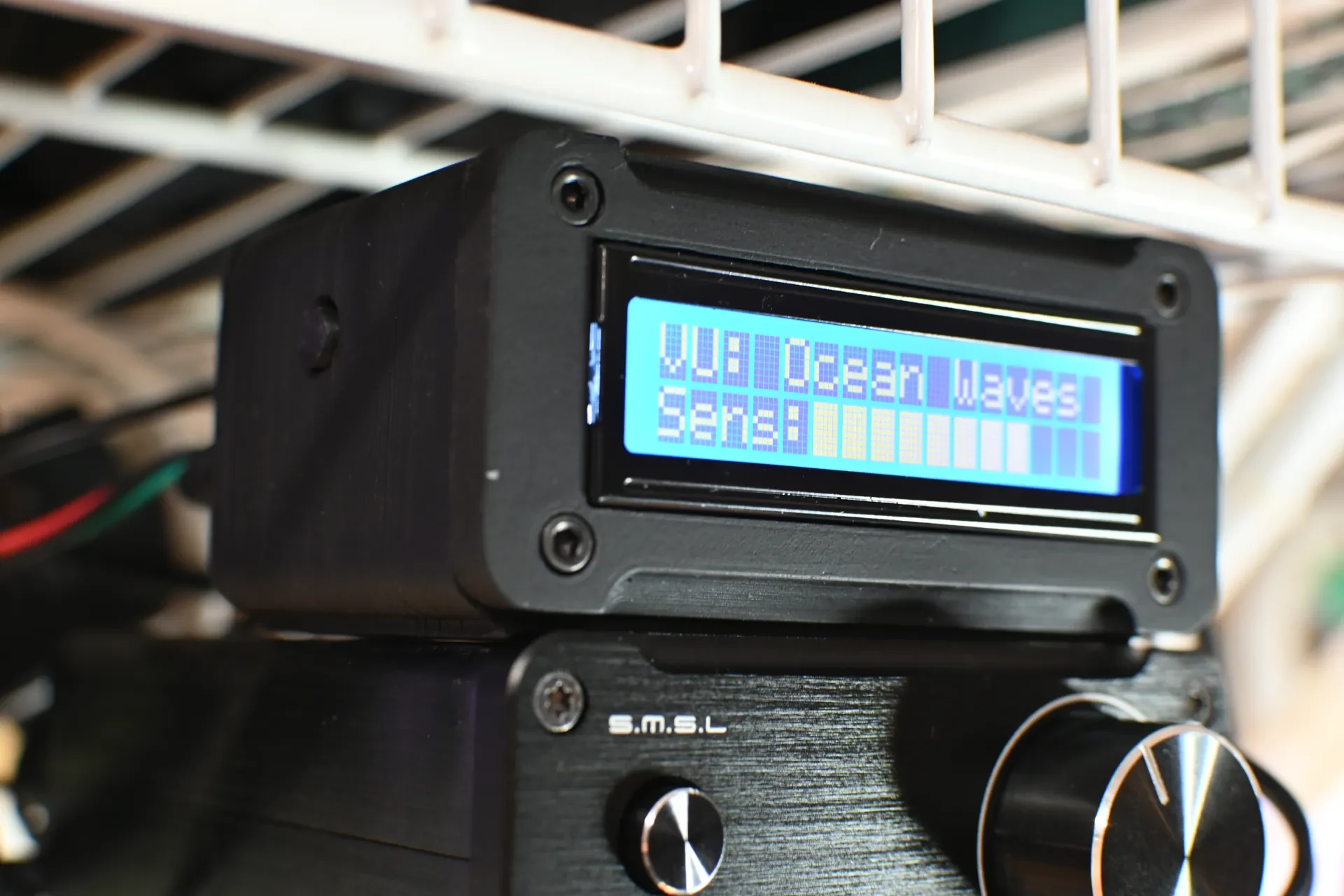

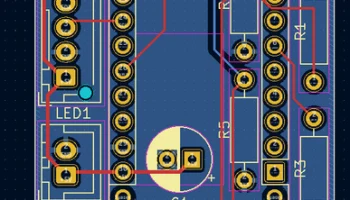

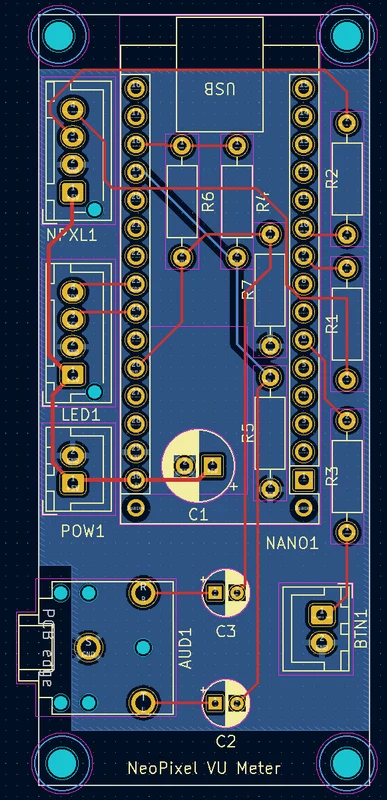

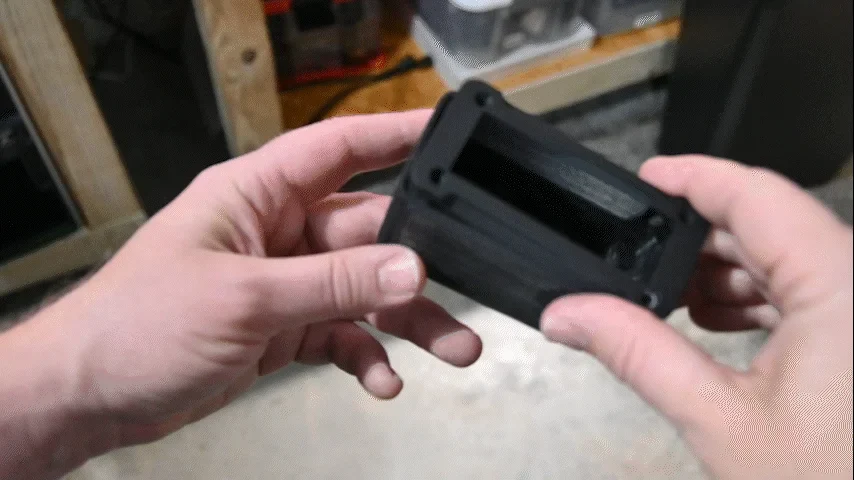

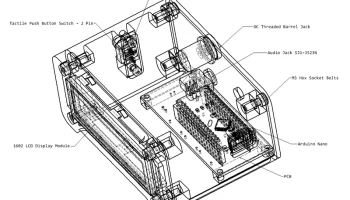

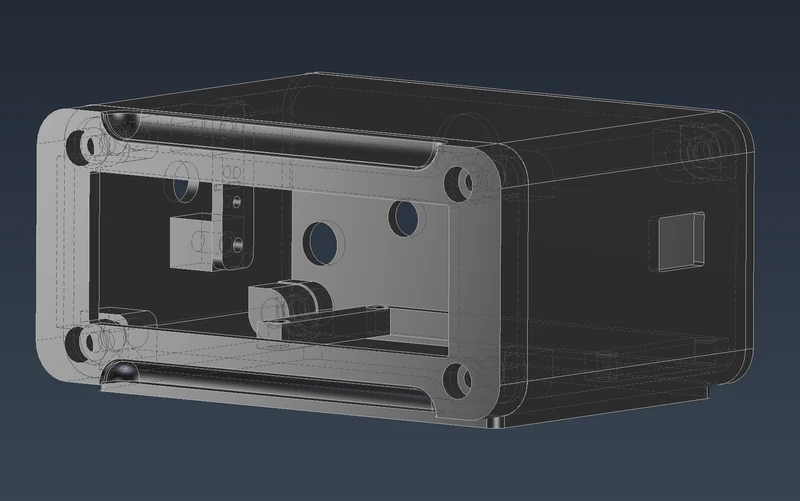

Этот контроллер VU Meter использует Arduino Nano для управления двумя строками NeoPixels. Он имеет ЖК-панель для отображения состояния и кнопку для управления предустановками анимации и чувствительностью. Nano установлен на печатной плате, которую можно заказать у одного из недорогих производителей, специализирующихся на небольших отпечатках своими руками. Альтернативно, его также можно построить на прототипе доски размером 30x70 мм.

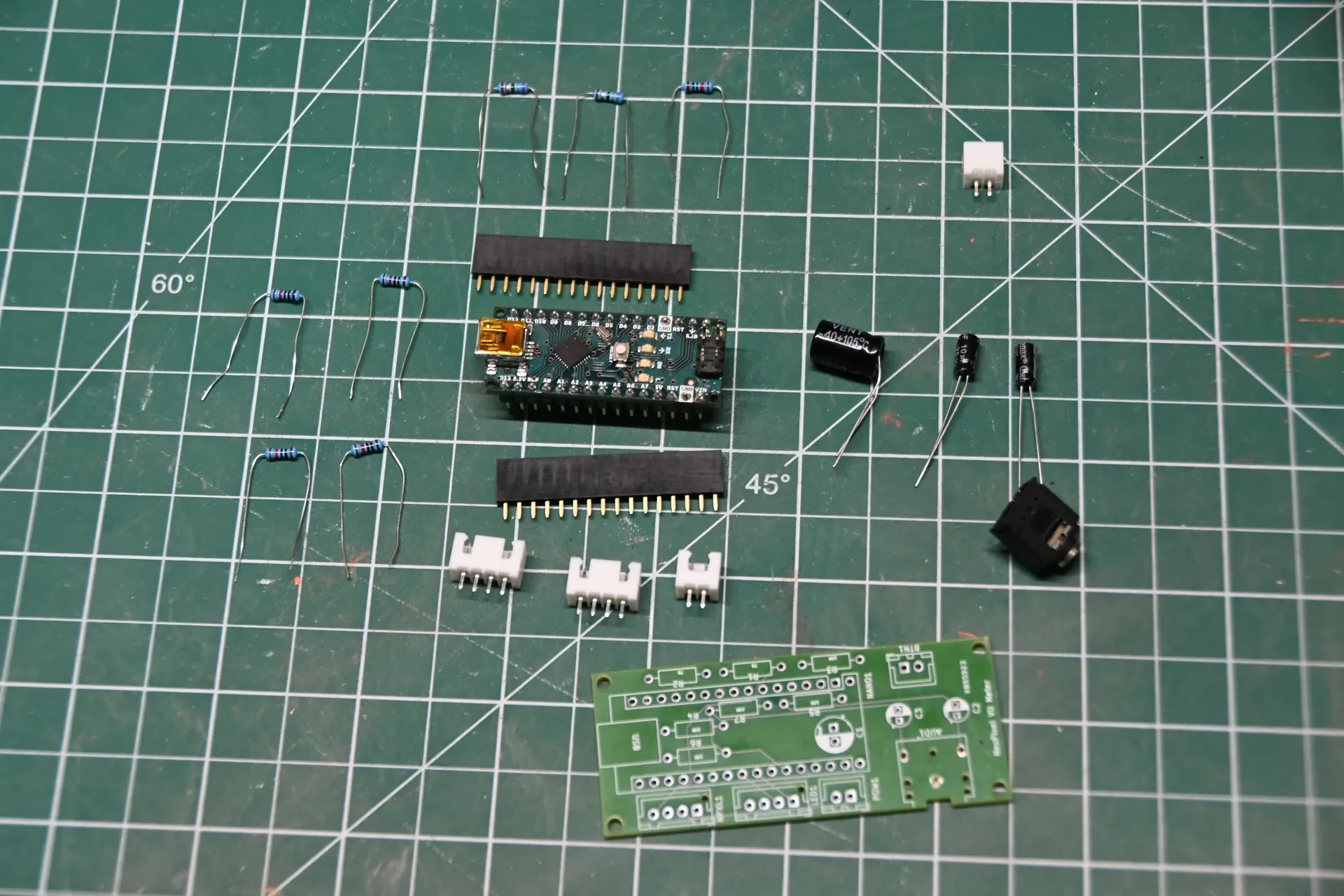

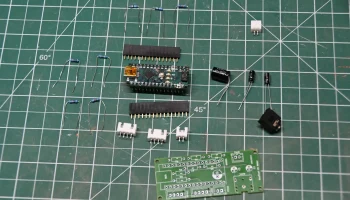

Детали электроники

Arduino Nano или совместимый
Модуль ЖК-дисплея 1602 с управлением I2C
Резьбовой цилиндрический домкрат постоянного тока
Тактильная кнопка 6х6х5мм.
Соединительная полоса разъема, 16 контактов, × 2 (для установки Arduino Nano)
Корпуса контактов JST-XH (2,54 мм), 4 контакта × 2, 2 контакта × 2
Панельный разъе�� с резьбой 5,5 мм (для питания постоянного тока)
Соединительный провод, 22 или 24 AWG

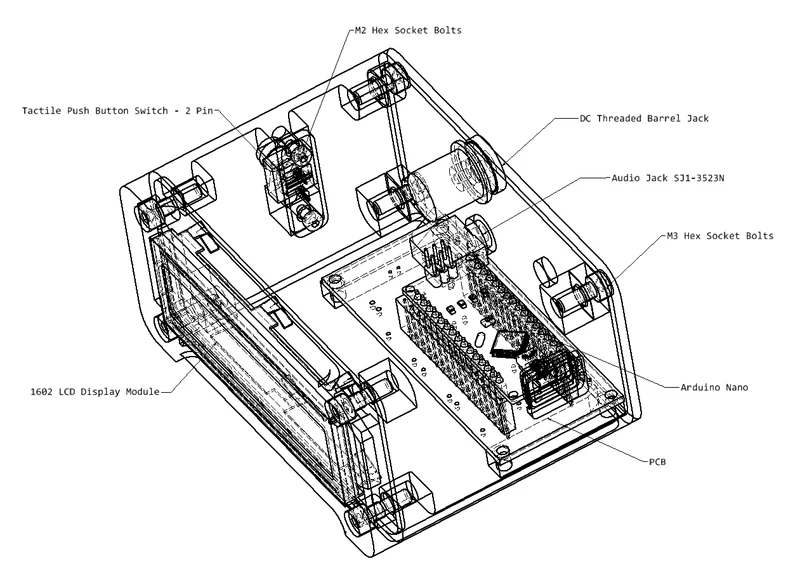

если использовать печатную плату, изготовленную из файлов Gerber...
Аудиоразъем — SJ1-3523N

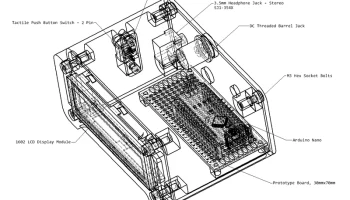

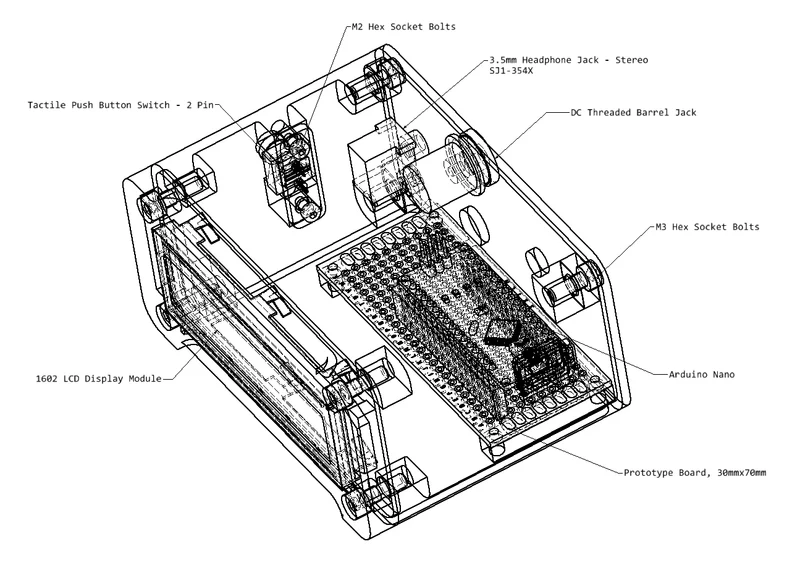

… или при использовании прототипной платы размером 30х70 мм.
Аудиоразъем — SJ1-3545 (или аналогичный)
Конденсаторы, ТНТ
10 мкФ × 2
1000 мкФ × 1
Резисторы, ТНТ
75 Ом × 2
10 кОм × 5
3-жильный электрический провод (подключается к NeoPixels)
Соединение для NeoPixels — я использовал разъемы JST-SM.

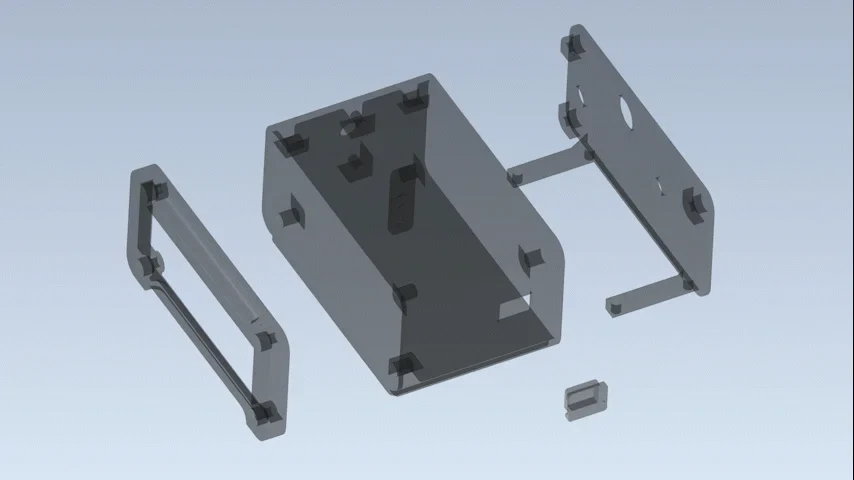

Механические детали

Резьбовая вставка M2, 4 мм × 6 (крепление кнопки, крепление на печатную плату)
Резьбовая вставка M3, 6 мм × 7 (крепление на передней и задней панели)
Болт М2, 4 мм × 6 (кнопочное крепление)
или 6 мм и добавьте несколько шайб или гаек.
Болт М3, 8 мм × 3 (задняя панель)
Болт М3, 10 мм × 4 (передняя панель)

Примечания по сборке

Завершается шлифовкой, акриловой краской и герметиком.
Резьбовые вставки встав��яются после нагрева их паяльником, установленного примерно на 10-20% большей температуры, чем была напечатана нить.
На задней панели не так уж много пластика для установки вставок — положите их на ровную поверхность и очень осторожно нагрейте. Соединения будут немного податливыми, пока не остынут.

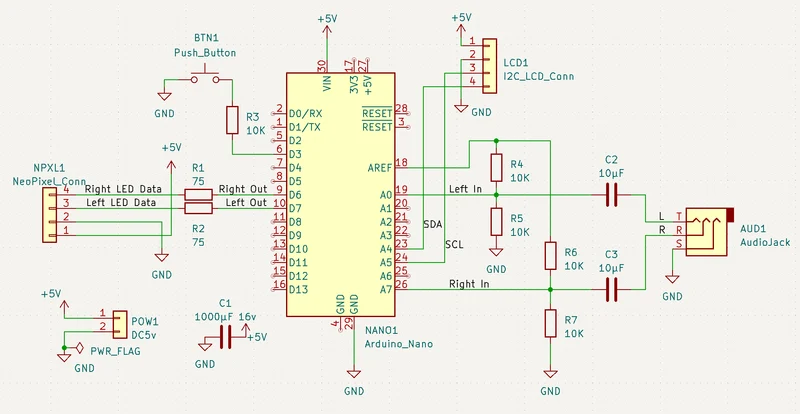

Внутренние контакты подключения:
+5В
1) Вход +5В, 2) Земля
ЖК_Соединение
1) +5 В, 2) Земля, 3) SCL [Arduino A5], 4) SDA [Arduino A4]
NeoPixel_Connection
1) +5 В, 2) Земля, 3) Данные левого светодиода [Arduino D10], 4) Данные правого светодиода [Arduino D9]
Чтобы подключить его к внешним разъемам JST-SM, сначала пропустите шесть соединительных проводов через отверстие на задней панели прямо над корпусом, каждый длиной около 10 см. Два красных, два черных, один синий и один зеленый. С внешней стороны зачистите и обожмите два 3-контактных корпуса JST-SM: красный-черный-синий и красный-черный-зеленый. Отрегулируйте это в зависимости от конфигурации ваших цепей NeoPixel — некоторые из них оснащены разъемами JST-XH, которые вы, возможно, захотите заменить на SM. Я соединяю один красный провод с другим красным проводом (см. прикрепленное изображение) примерно в 2 см от внутреннего конца, а затем закрываю это соединение термоусадкой. Это повторяется для черного цвета. Затем зачистите и обожмите оставшиеся четыре провода штыревого соединения XH.
