Arduino Nano + 2 датчика Холла

Это крепление для плат датчиков Холла Arduino nano v3 и 2@ ACS7XXX, подобное этим:

https://www.amazon.com/gp/product/B01FA2P1YW/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1

Я печатал с разрешением 0,3 мм из ABS, но другие нити должны работать нормально. Максимальный вылет составляет 45*, что позволяет всем принтерам работать без опор.

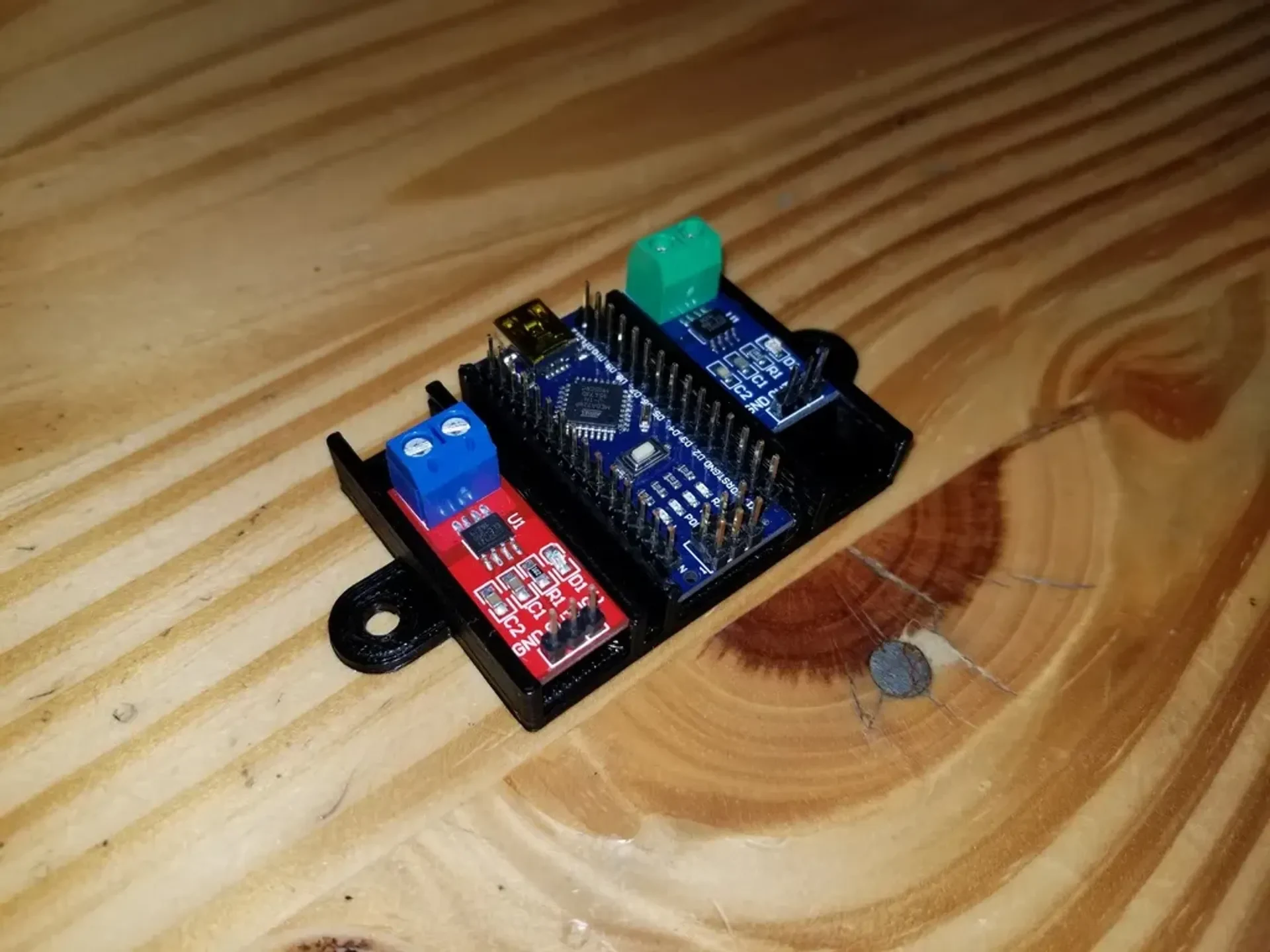

Все три слота спроектированы таким образом, чтобы вы вставляли платы сверху. Нано-слот имеет «когти» на четырех углах, которые защелкиваются вокруг разъемов и удерживают его на месте. Прорези для датчиков Холла имеют коническую форму с концевыми упорами на «нижней» стороне. Два отверстия для винтов рассчитаны на шурупы по дереву диаметром 4 мм или аналогичные (в моем случае шурупы для гипсокартона).

Обратите внимание, что при необходимости на это крепление можно установить до 4 датчиков Холла. Если вы сделаете это, вы можете использовать бритву, чтобы сначала сбрить меньшие концевые упоры в пазах датчика Холла. При установке 4 датчиков Холла корпуса проволочных винтов будут свисать с края крепления, но фрикционная посадка удержит их на месте в большинстве случаев (за исключением, возможно, автомобильной промышленности или других условий с сильной вибрацией).

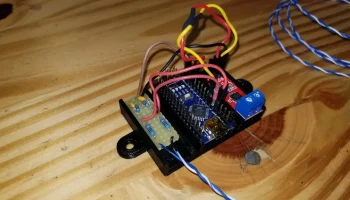

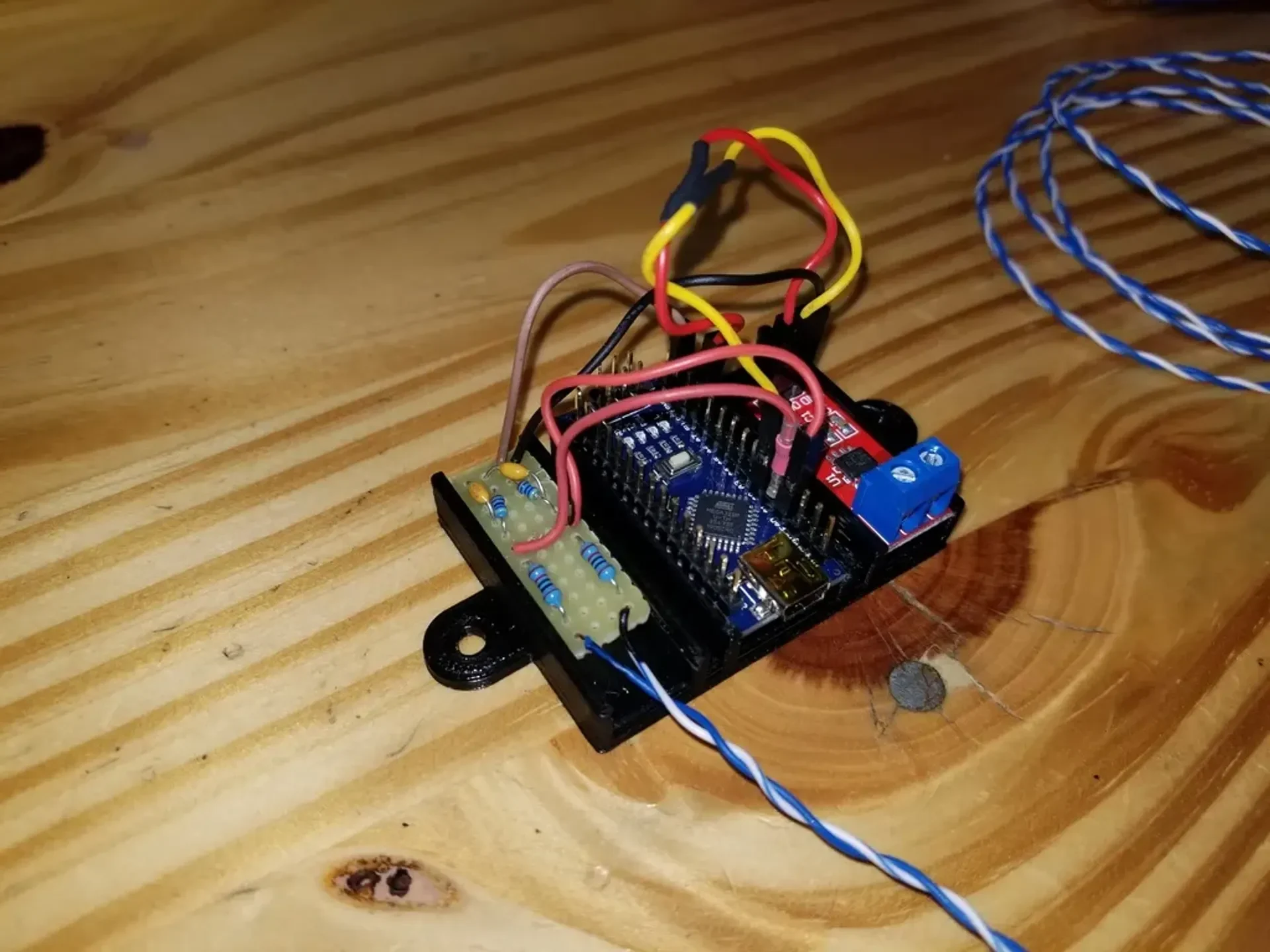

Как вы можете видеть на фотографиях, слоты для датчиков Холла также можно использовать для печатных плат, сделанных своими руками. В моем случае я использую nano для добавления аналоговых входов к RPi (для последовательных датчиков Hassio). Датчик Холла измеряет ток дверного звонка 12 В переменного тока, а два делителя напряжения (на печатной плате DIY) измеряют напряжение резервной батареи и состояние электросети. Конечно, делитель не подключается к сетевому напряжению напрямую; он просто измеряет выходную мощность блока 14 В постоянного тока, который служит основным ис��очником питания для моего пи.
