Пересылка азбуки Морзе - Arduino Nano

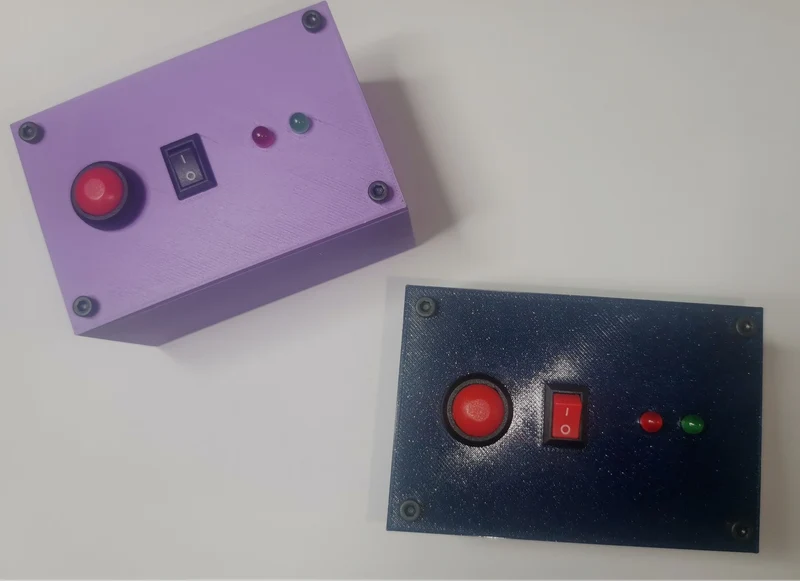

Привет, некоторое время я думал о создании устройства, которое могло бы пересылать закодированные сообщения. Я ничего не нашел на Thingiverse и PrPrinters, поэтому сделал свой собственный. Это переадресатор кода Морзе на базе Arduino.

Все это имеет ширину 90 мм, глубину 60 мм и высоту 51 мм.

Вам понадобятся эти детали:

1x Ардуино Нано

1x 400-контактный макет

2 светодиода диаметром 5 мм (один зеленый, один красный)

2 резистора (не знаю, какие я использовал)

1x 10x15 мм 2-контактный переключатель (для включения/выключения светодиодов)

1 кнопка 12 мм (сбрасывает Arduino)

4 винта M3x30 мм с головкой под торцевой ключ (гайки не нужны)

немного горячего клея

Я помещаю модифицированный код Arduino в файлы, поэтому вам не нужно создавать свой собственный :)

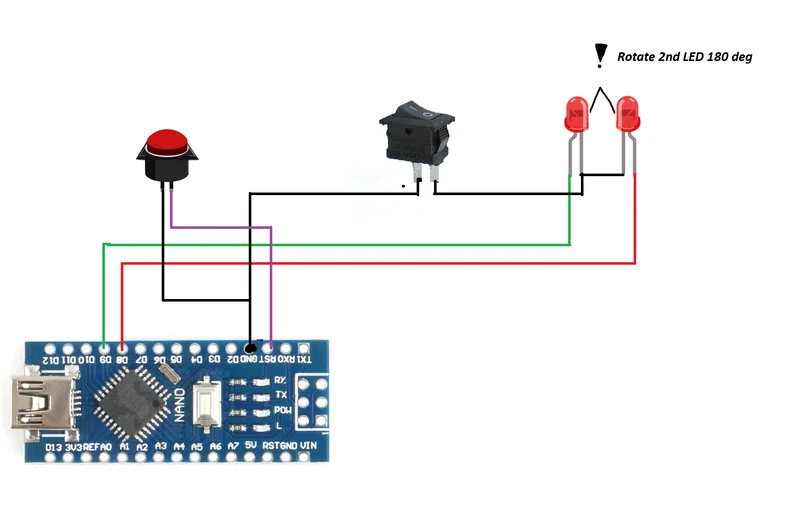

Я также включил простую схему того, как я подключил схему.

В качестве вдохновения я использовал это видео:

Сейчас я работаю над версией 2 со встроенным динамиком, так что следите за обновлениями!
