Arduino Uno R4 плюс корпус поворотного энкодера............

Необходима определенная поддержка. См. файл 3mf, посвященный рисованию опор.

Когда кладете Arduino в коробку, убедитесь, что Arduino расположен параллельно передней части. Если он наклонен, он не встанет должным образом. Заголовки контактов должны войти в пазы. По завершении раздастся щелчок, когда Arduino встанет на место.

Требуется прямоугольный адаптер для напряжения питания, а также USB-C.

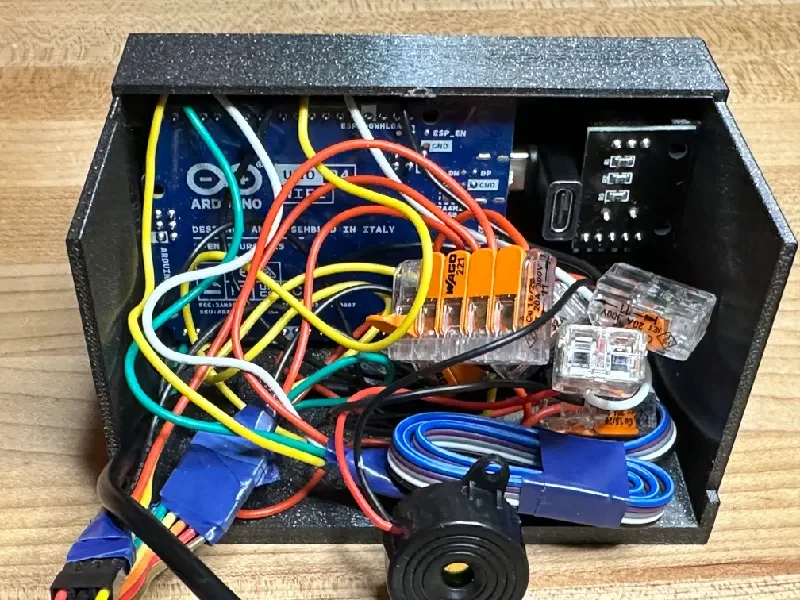

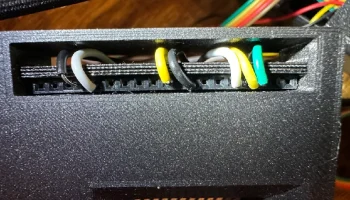

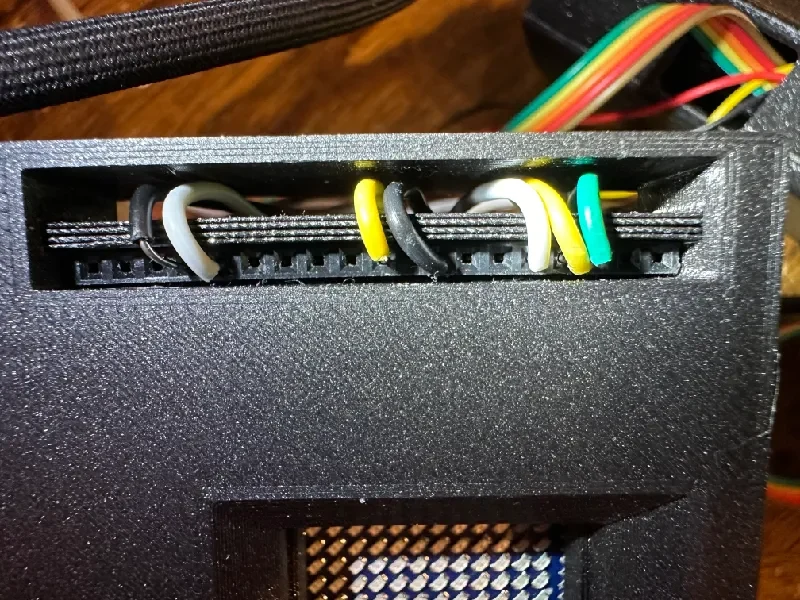

Когда Arduino вставлен правильно, вы не сможете прочитать удобные метки контактов. Вместо этого вам нужно посчитать. Я использовал сплошной провод 22AWG для разъемов. Провод входит в блок заголовка, затем быстро разворачивается, чтобы положить его обратно в коробку. Смотрите фотографии. Таким образом, передняя часть со светодиодной матрицей выглядит аккуратно, а все провода находятся в коробке и могут выходить из задней части коробки.

Крышка коробки со щелчком зафиксируется в закрытом положении.

Если вы не хотите добавлять поворотный энкодер, есть «заглушка поворотного энкодера», которая вставляется в отверстие и выглядит лучше, чем открытое отверстие.

Надеюсь, вам понравится ❤ этот дизайн!!! Пожалуйста, опубликуйте свои модели и дайте мне знать, как это работает для вас!

Приятного вам использования Arduino!

Удачной печати!!
