Настраиваемый навесной корпус для Arduino ОБНОВЛЕНО.........

Основываясь на коде boelle/emanresu, чтобы упростить штабелирование щитов и напечатать корпус, который закрывается на петлях!

Последнее обновление: и передняя, ​​и задняя часть шарнирно закреплены, поэтому все порты печатают ровно на платформе, что обеспечивает очень чистую печать. И это позволяет очень легко открыть его для работы с Arduino, а затем закрыть для использования.

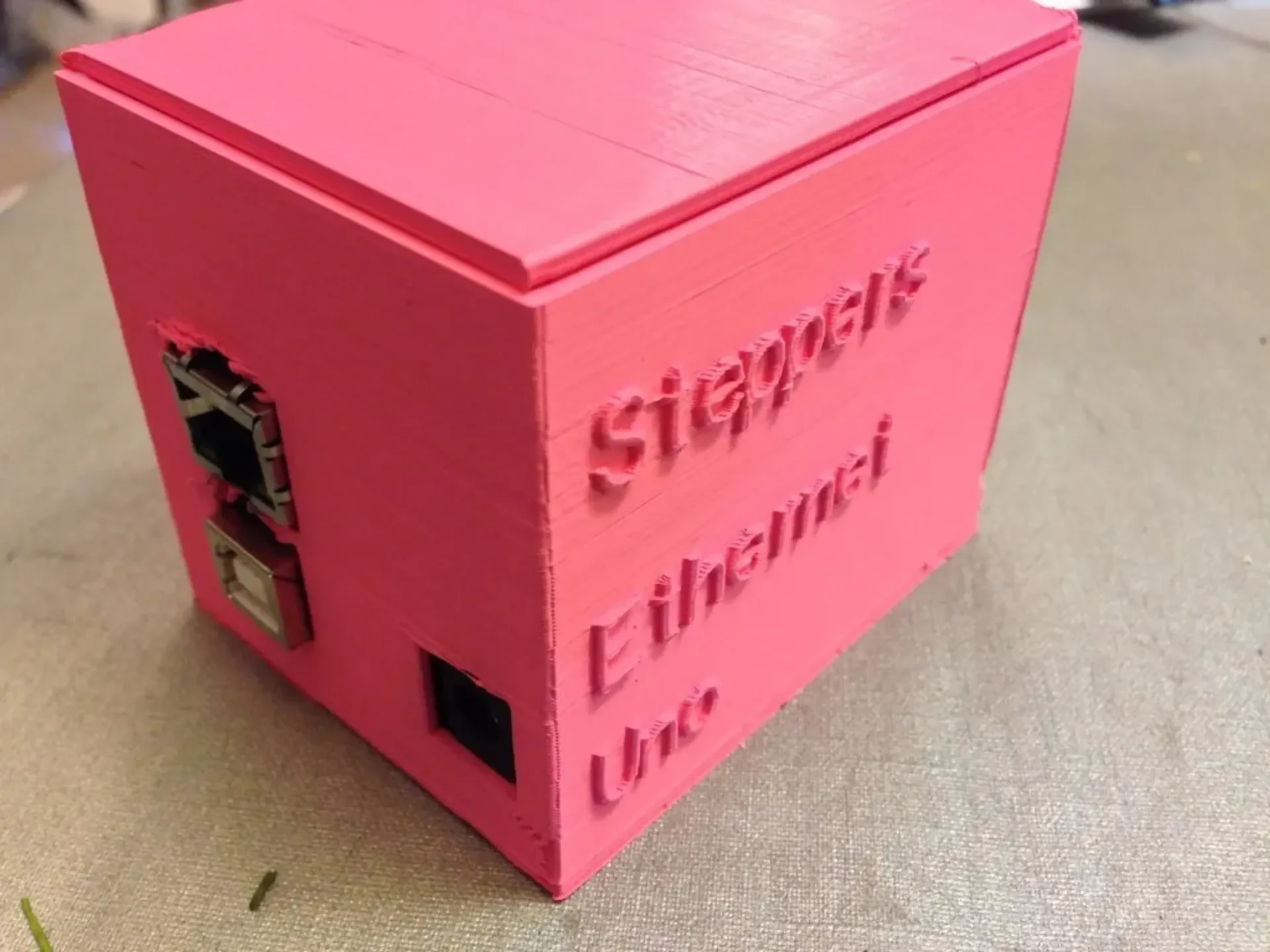

Теперь корпус работает очень хорошо и подходит к имеющимся у меня платам, но нам нужны дополнительные размеры экран��в.

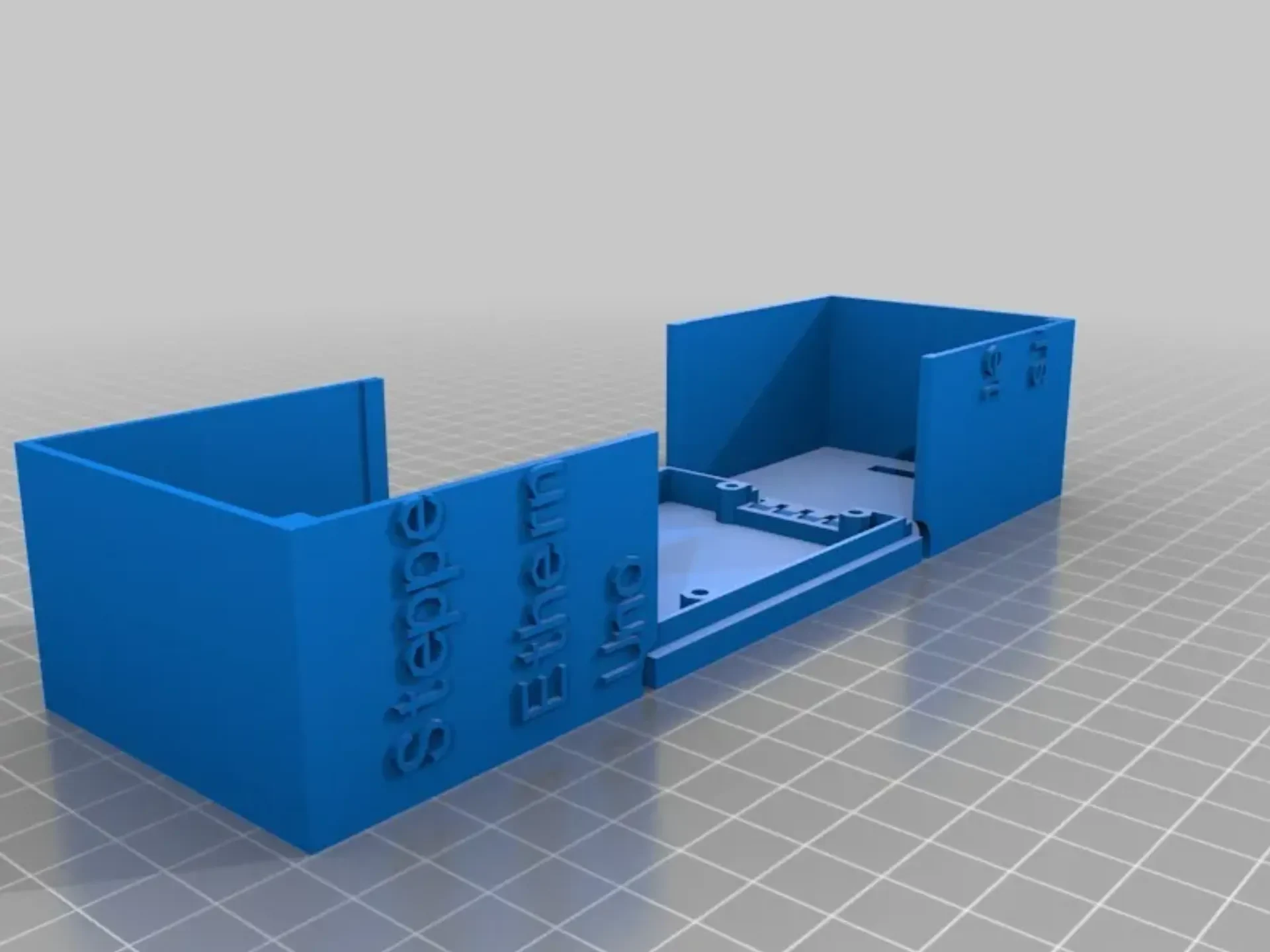

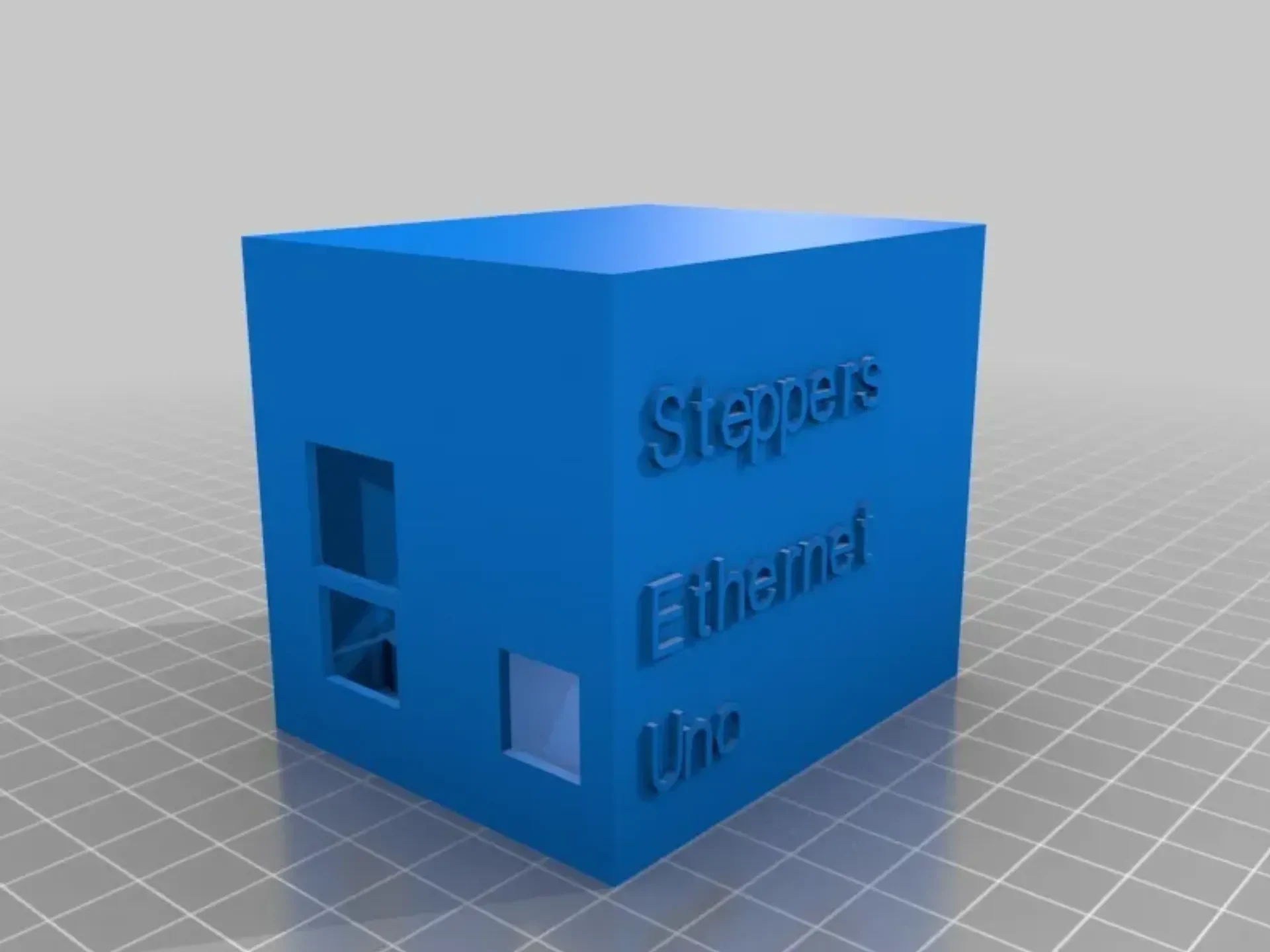

STL предназначены для Uno с экраном Ethernet и специальным экраном с отверстием сзади для кабелей от платы. Один STL — это версия, предназначенная для печати, а другой — то, как корпус выглядит в закрытом виде.

Но не распечатывайте эти STL, сгенерируйте то, что вам нужно, с помощью Customizer.

Помощь

Лучший способ помочь — создать чехол с индивидуальным щитком. Чтобы быстро проверить правильность расположения портов, вы можете распечатать только «переднюю» или «заднюю» поверхность корпуса и посмотреть, все ли подходит. Затем, когда у вас будут правильные размеры, вы сможете распечатать и собрать весь корпус. Затем опубликуйте случай, чтобы мы могли увидеть измерения и добавить их в сценарий, чтобы люди могли добавлять их через раскрывающиеся списки.

Инструкции

Открыть в Настройщике.

Выберите тип Arduino и экраны из списков.

Он создаст корпус для вашего Arduino и стека плат.

Примечание. Отверстие для разъема имеется только на сетевом экране. Для других щитов пока используйте «пользовательский щит», чтобы указать расположение отверстий. Если вы можете опубликовать расположение и размеры отверстий для вашего щита или если вы опубликуете свой собственный щит, чтобы мы могли видеть размеры, мы добавим его в сценарий.
