ШАХМАТНЫЕ часы ардуино
Источник:

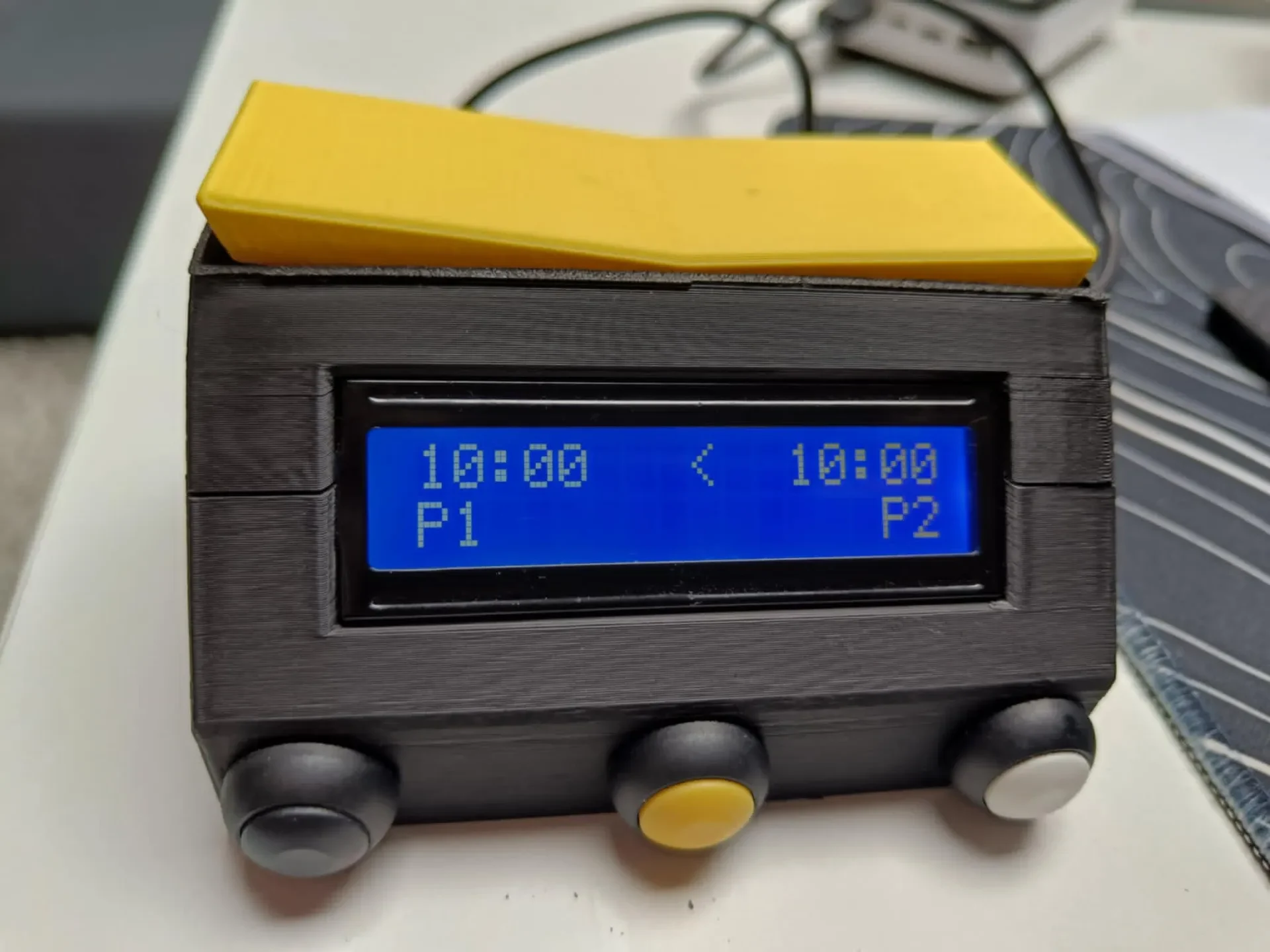

Привет, я решил спроектировать и сделать шахматные часы на базе Arduino Pro Micro.
ЭЛЕМЕНТЫ:
1x Arduino про микро
1x 16x2 ЖК-экран I2C
3 кнопки 12 мм
2 микропереключателя KW11
2 винта 4 мм

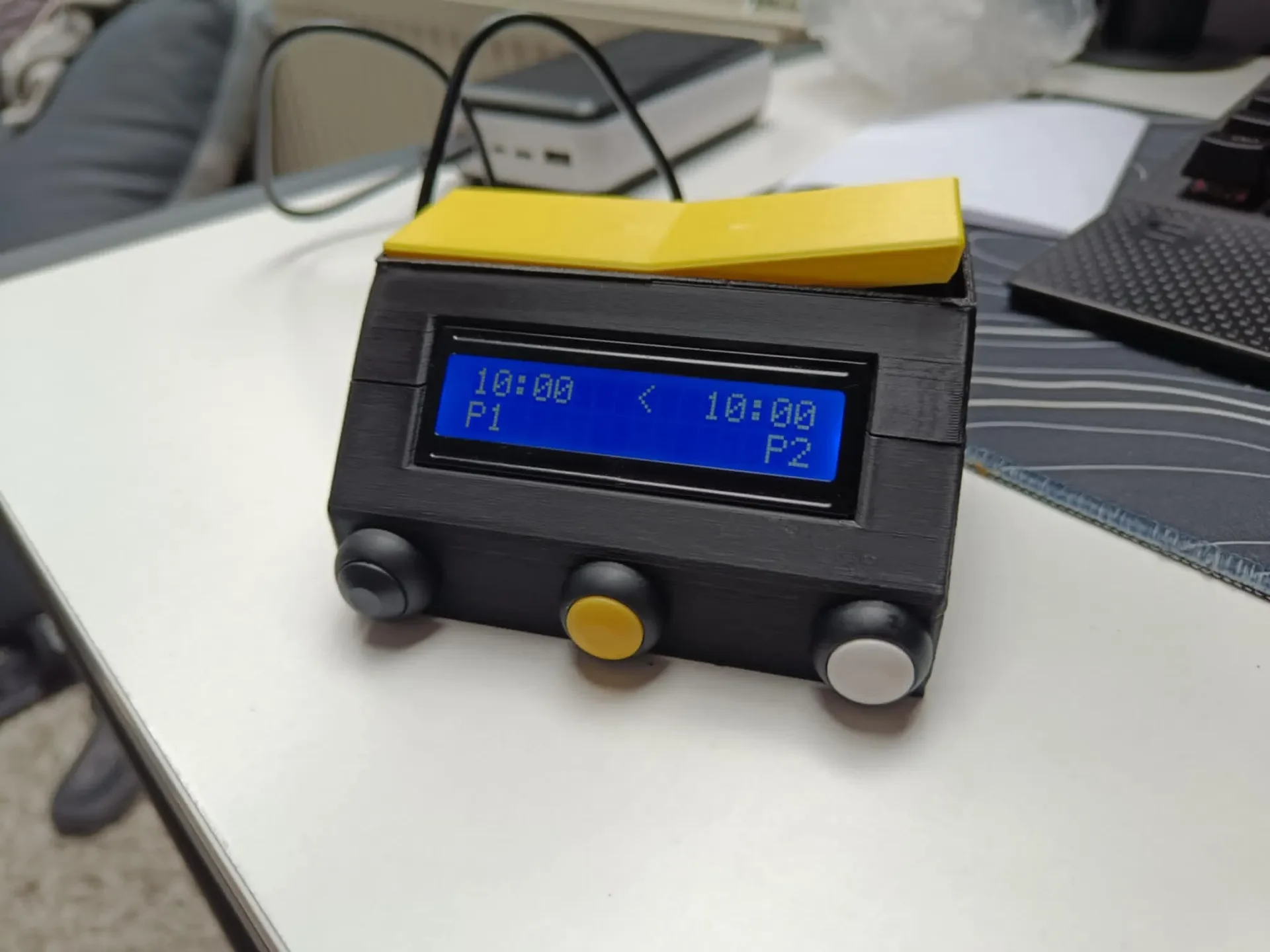

ИСПОЛЬЗОВАНИЕ:
Часы нуждаются в подключении к источнику питания USB-C
БЕЛАЯ КНОПКА: время перезапуска.
ЖЕЛТАЯ КНОПКА: время паузы.
ЧЕРНАЯ ПОПКА: +2 минуты для обеих сторон.
ВЕРХНИЙ ПЕРЕКЛЮЧАТЕЛЬ: изменение времени игроков.

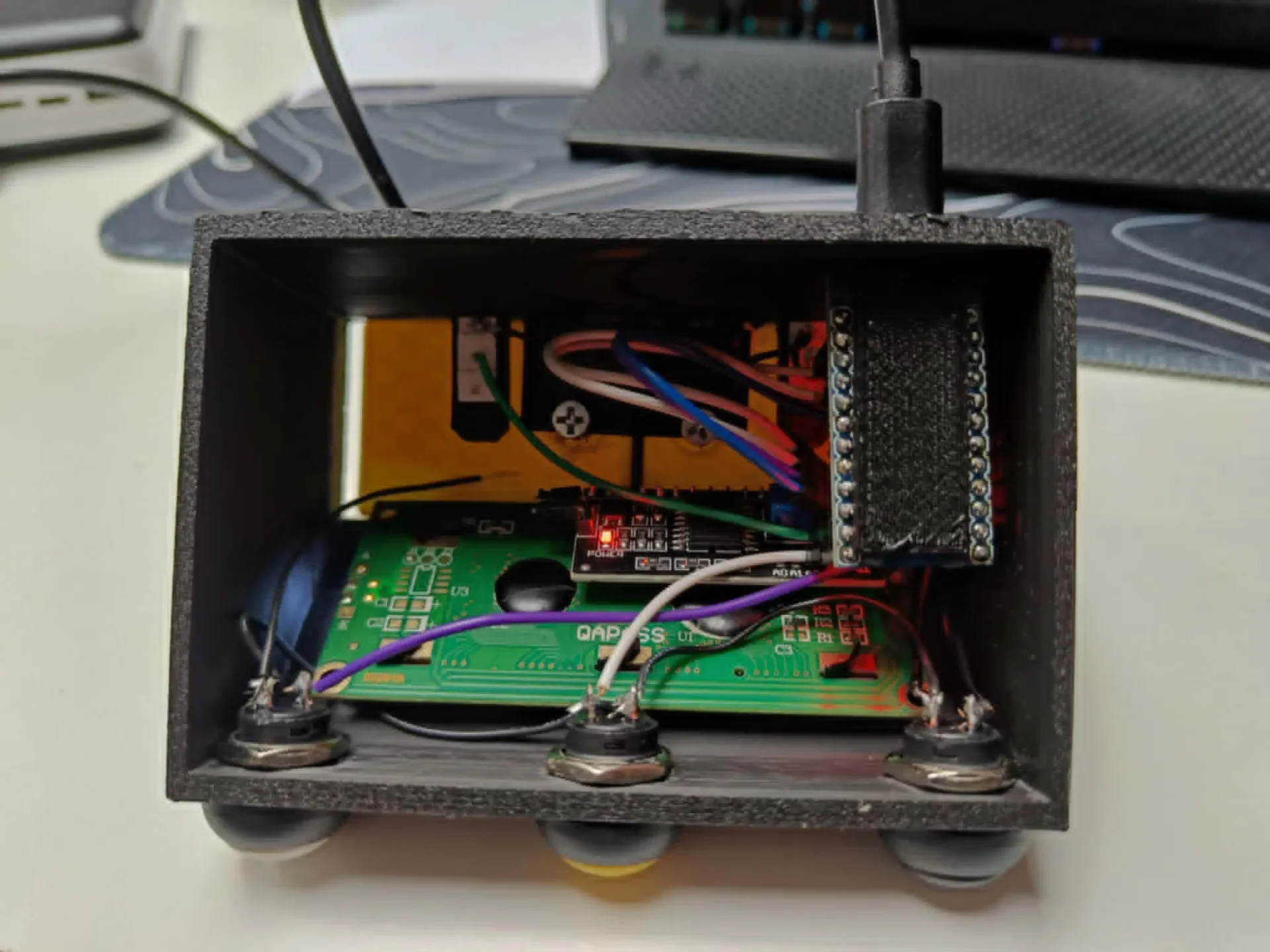

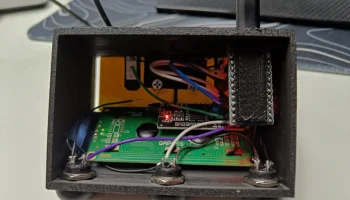

ПОДКЛЮЧЕНИЕ:
P1 — PIN 16
P2 — PIN 7
ПАУЗА — PIN 10
ПЕРЕЗАПУСК — PIN 8
+2 МИ��УТЫ — PIN 9
