Приспособление для смещения заголовка Arduino............

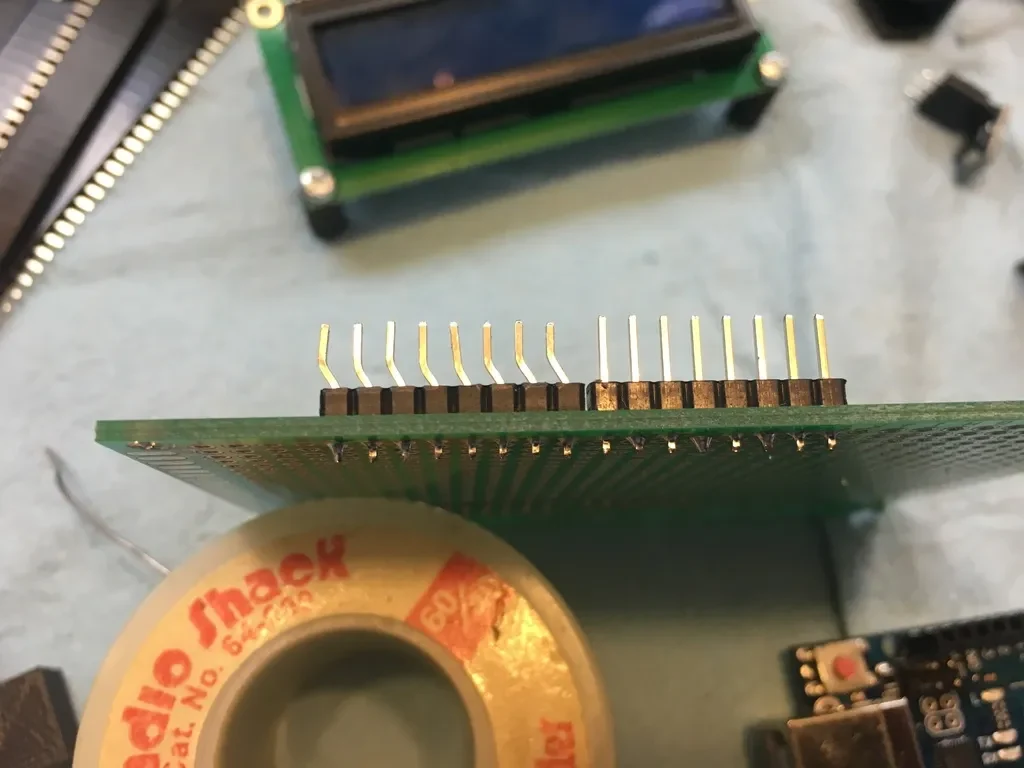

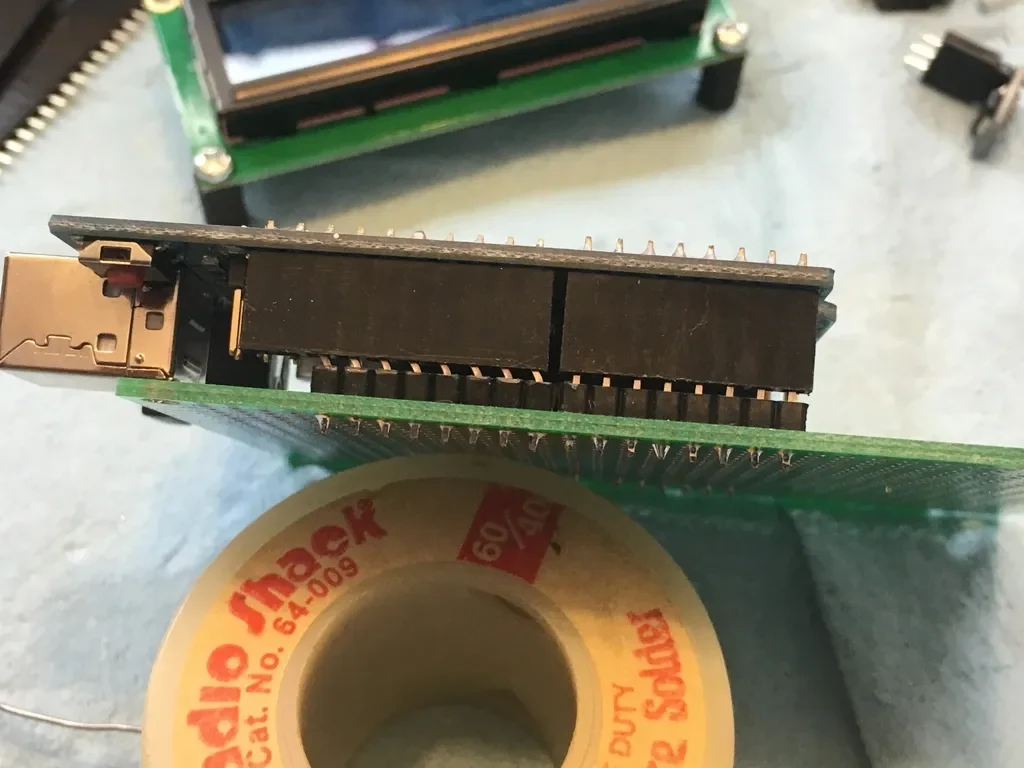

Если вы когда-либо создавали собственный экран Arduino с использованием стандартной перфорированной платы, вы знаете, что два цифровых разъема ввода-вывода разделены нестандартным расстоянием и не совпадают с вашей перфорированной платой.

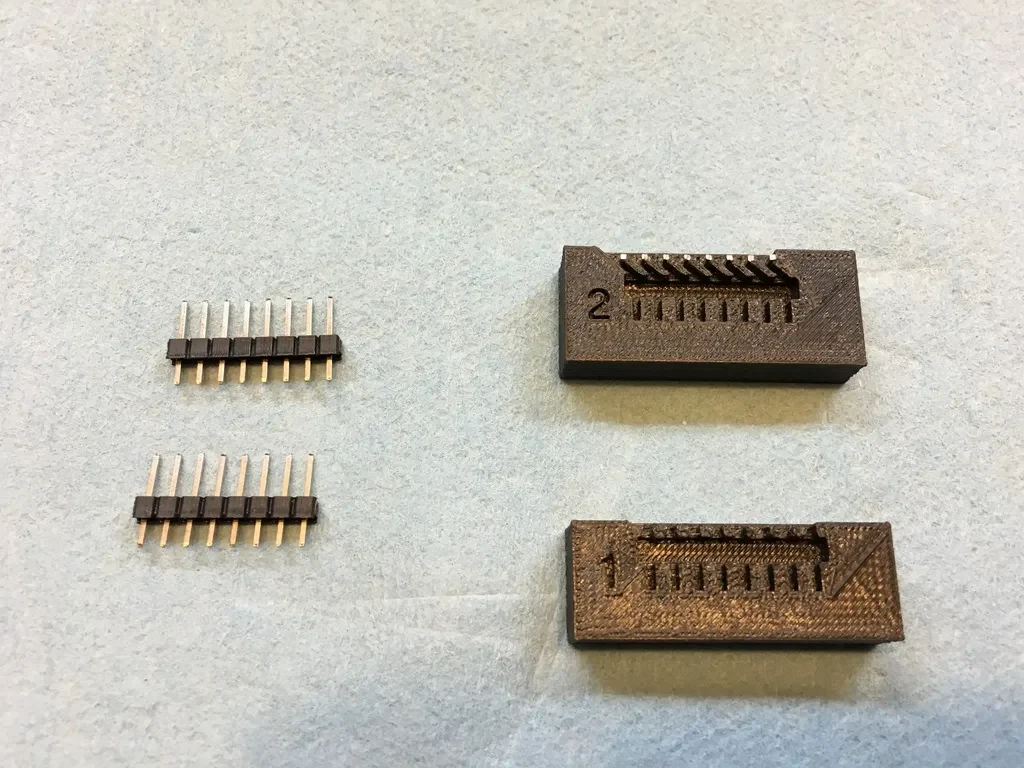

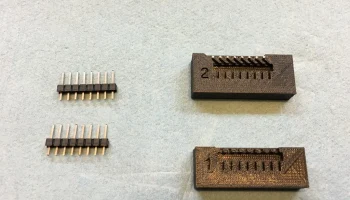

Я попытался с помощью плоскогубцев согнуть штифты так, чтобы они совпадали, но потерпел неудачу, поэтому я создал эту штуку. Это пара приспособлений для изгиба 8-контактного разъема на величину, необходимую для соединения любой платы с Arduino.

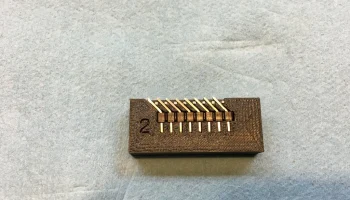

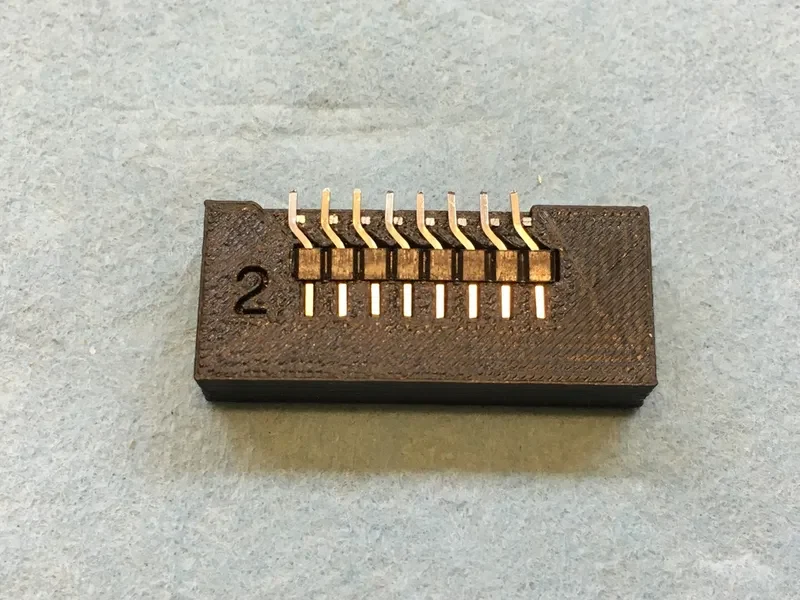

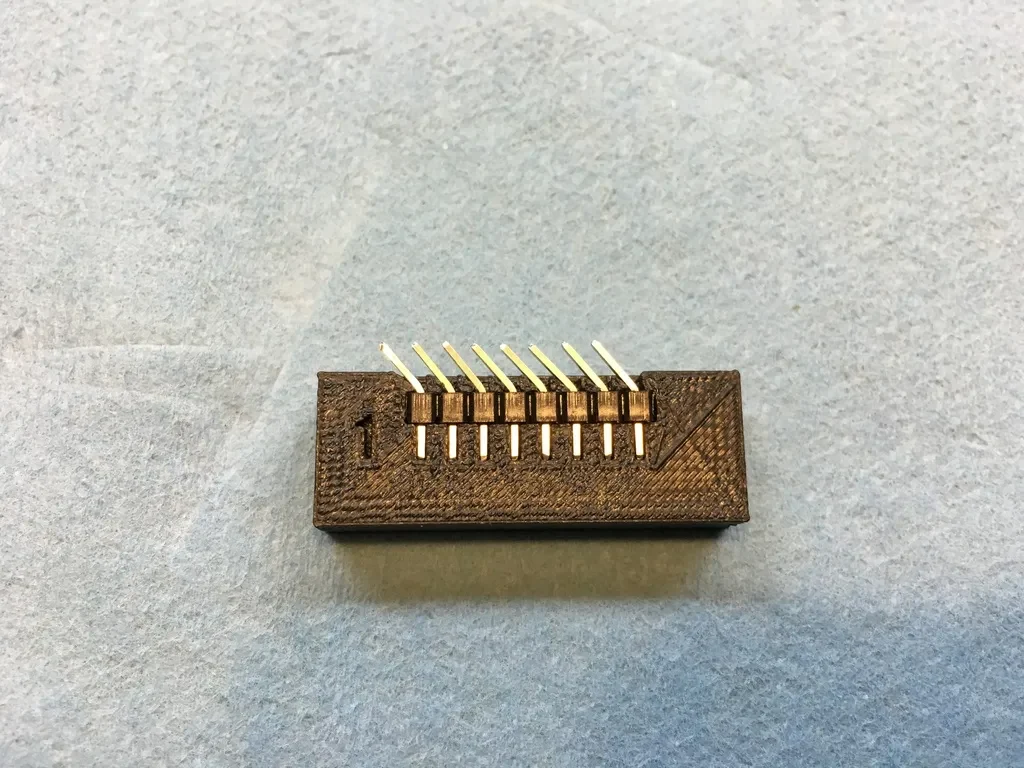

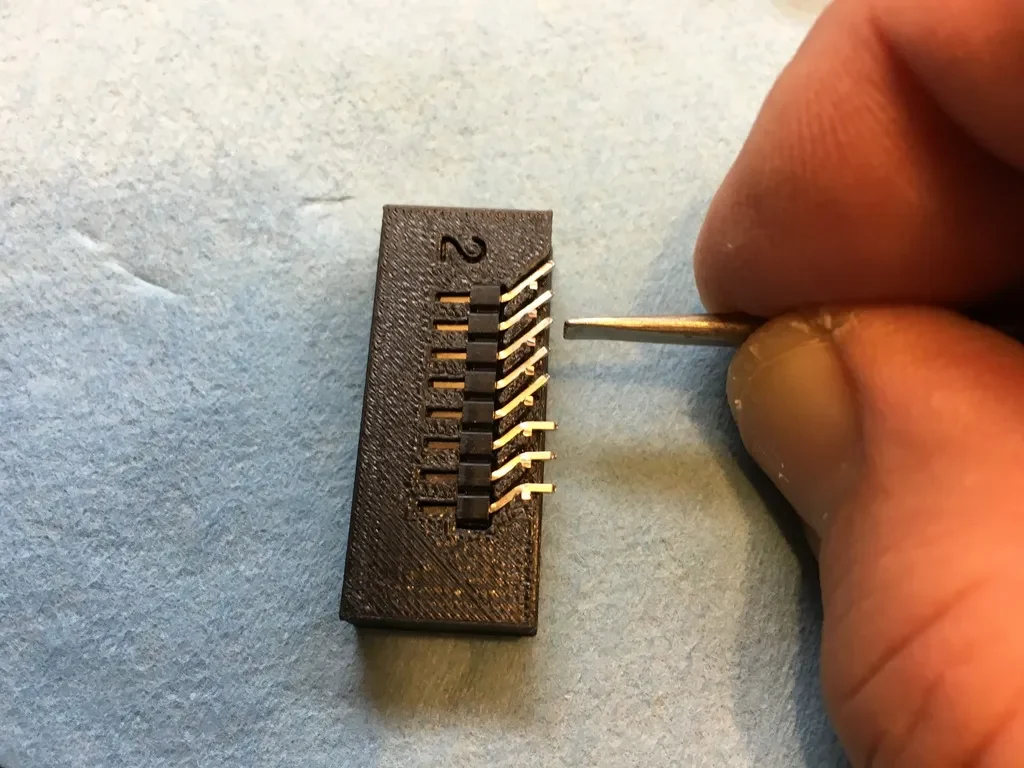

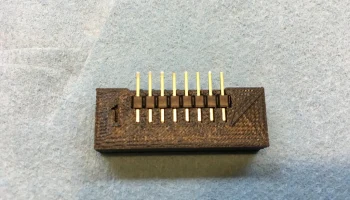

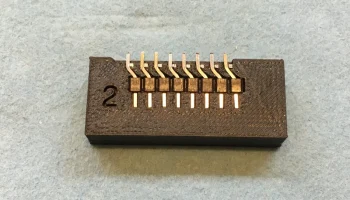

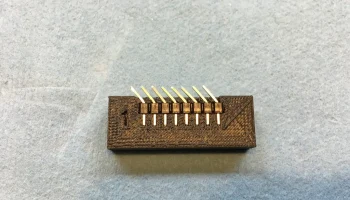

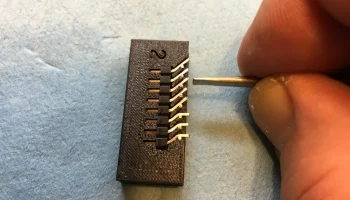

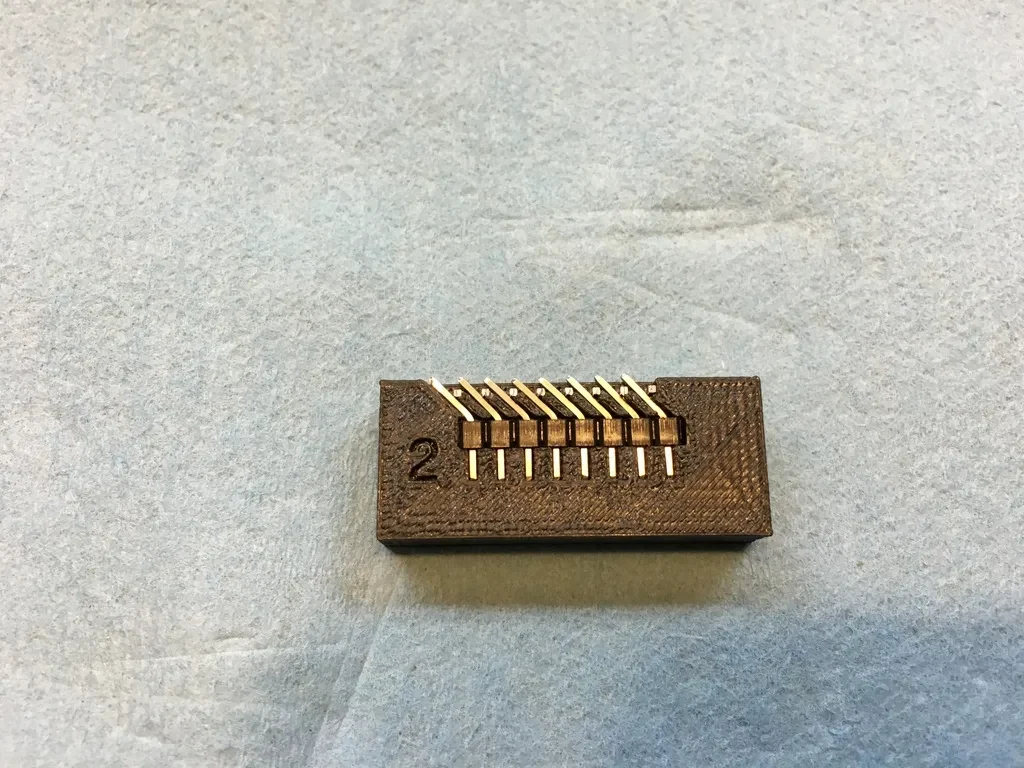

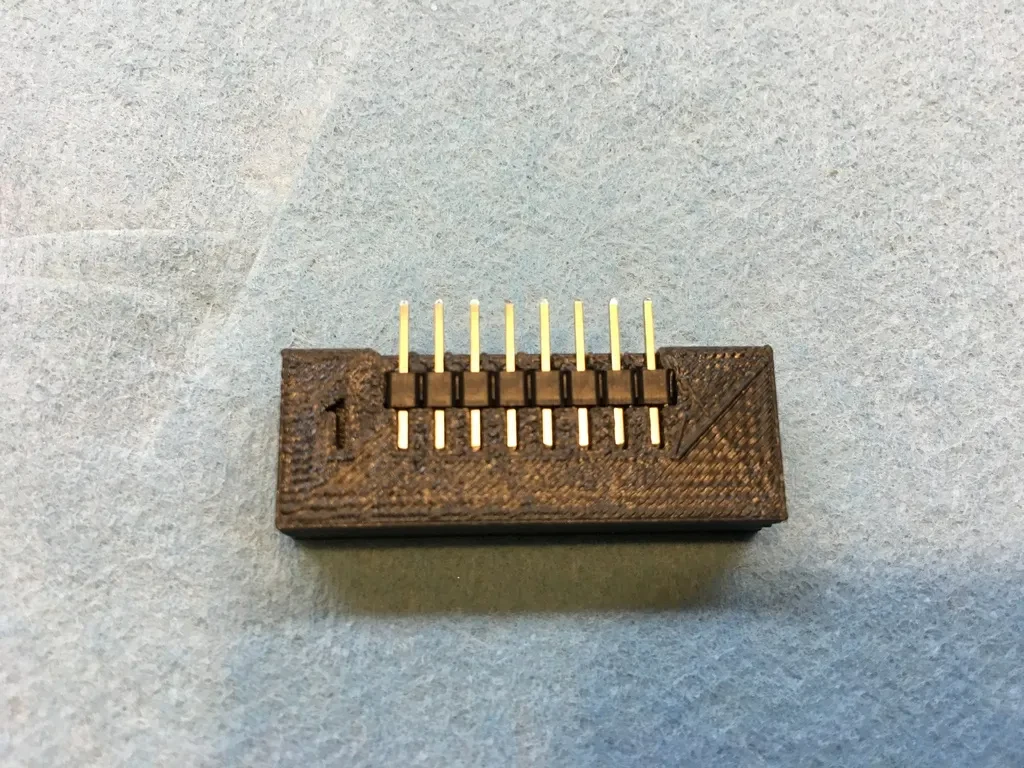

Используйте первое приспособление, чтобы согнуть все 8 штифтов под углом, затем используйте второе приспособление, чтобы выпрямить концы. Вуаля!

В исходной версии первое приспособление работало идеально, поскольку изгибающая сила в основном была направлена ​​на корпус жатки, но второе приспособление нуждалось в доработке, потому что крошечный кусочек материала между штифтами мог сломаться при попытке второго изгиба. Эта проблема решена в последней версии, в которой используются металлические вставки, сделанные из… набора штифтов разъема.

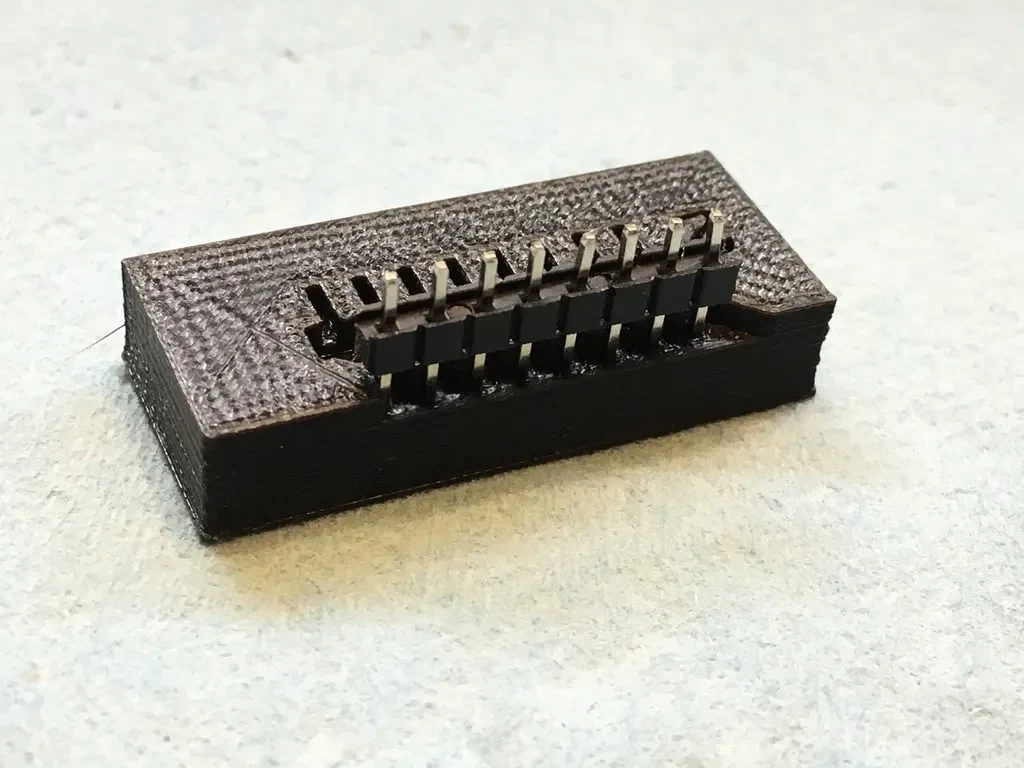

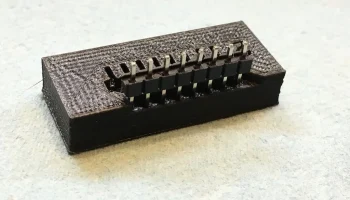

Чтобы сделать второе приспособление, аккуратно вставьте 8-контактный разъем в 8 отверстий, как показано на последнем рисунке, и отрежьте излишки с помощью резаков заподлицо.

Представлено на Hackaday 13 декабря 2016 г.!

Настройки печати

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2 мм

Заполнение:

50%-100%

Примечания:

Печать из АБС-пластика с использованием сопла диаметром 0,2 мм.

Категория: Электроника
