Компактная лаборатория Arduino

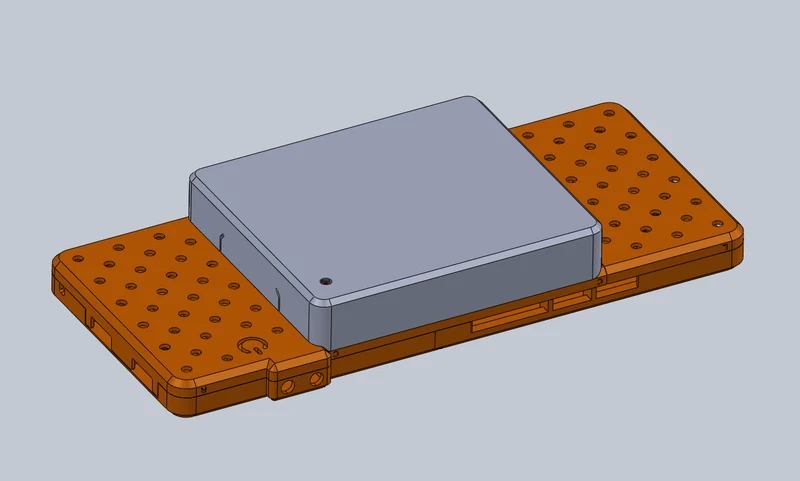

Это компактная лаборатория Arduino, предназначенная для установки поверх корпуса основной платы Framework. В нем есть несколько отсеков для макетной платы, Arduino и других электронных компонентов, таких как звуковые сигналы, светодиоды, провода и т. д. Arduino помещен в обновленный корпус, изготовленный ItzAsila, который я включил в лабораторию. Этот корпус маленький и компактный, и в нем должно поместиться все, что вам нужно для работы с Arduino (за исключением компьютера, на котором корпус крепится сверху).

ПРИМЕЧАНИЕ. Поскольку стандартный макет может иметь разные размеры (из-за соединительных направляющих по бокам), возможно, ваш макет не подойдет. Я разработал этот корпус для макетов Elegoo, но он подойдет и к большинству других.

Аппаратное обеспечение:

4 винта M3 x 12 мм для нижней и верхней части корпуса.
3 винта M3 x 5 мм для крепления Arduino
Макет
Ардуино Уно

Сборка:

ПРИМЕЧАНИЕ. Я еще не распечатывал лабораторию Arduino. Все должно работать правильно, но в зависимости от вашего принтера может потребоваться шлифовка.

Ардуино:

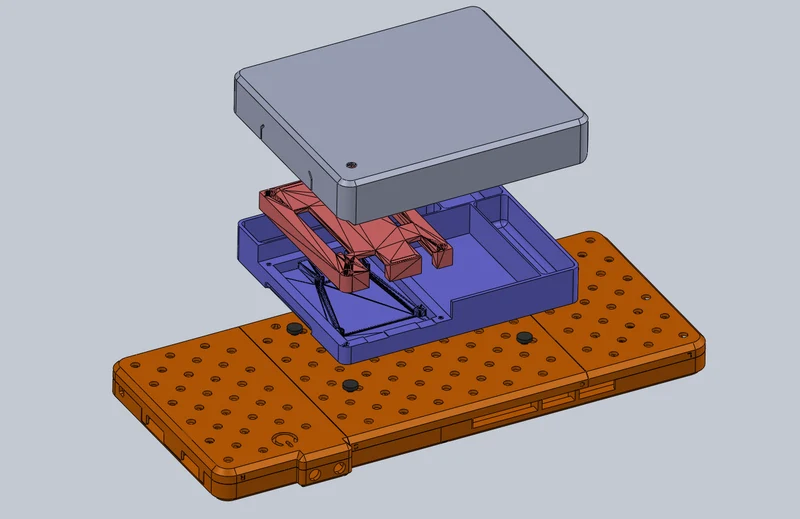

Сборка довольно проста. Сначала поместите Arduino в нижний корпус Arduino (который установлен на лаборатории) и закрепите его т��емя винтами M3 x 5 мм. Затем вставьте кнопку сброса в отверстие в верхнем корпусе Arduino, а затем прикрутите ее к нижнему корпусу четырьмя винтами M3 x 12 мм.

Корпус основной платы и лаборатория:

Сначала используйте соединительные контакты (не те, что внутри корпуса основной платы!) и вставьте широкий конец в отверстия в нижней части лаборатории. Используйте столько, сколько хотите, но я бы рекомендовал не менее 4. Затем совместите выступающий меньший конец контактов с отверстиями в корпусе материнской платы и вставьте контакты. Убедитесь, что кнопка сброса Arduino находится ближе всего к кнопке питания материнской платы, иначе лаборатория не поместится из-за выступающей части корпуса материнской платы.

Наслаждаться!
