Мини-футляр для Arduino Pro

Введение

Представляем универсальный электронный контейнер для микроконтроллера Arduino Pro Mini. На создание этого меня вдохновила распечатка ночника-единорога, загруженная Jeditiger05. Моя цель состояла в том, чтобы использовать эту конструкцию для крепления к задней части ночника «единорог» для питания светодиодов, управления схемами светодиодного освещения и установки яркости. Это был забавный проект, и мне хотелось поделиться им со всеми. Наслаждайтесь и делитесь своими вариантами использования!

*Примечание: вам придется немало поработать с пайкой, чтобы все подключить. Надеюсь, вам это нравится или вы хотите научиться. Когда вся проводка установлена, она плотно прилегает, поэтому необходимо тщательно продумать пространство и пути проводки.

Я буду обновлять больше фотографий, как только позволит время.

Рекомендации по проектированию

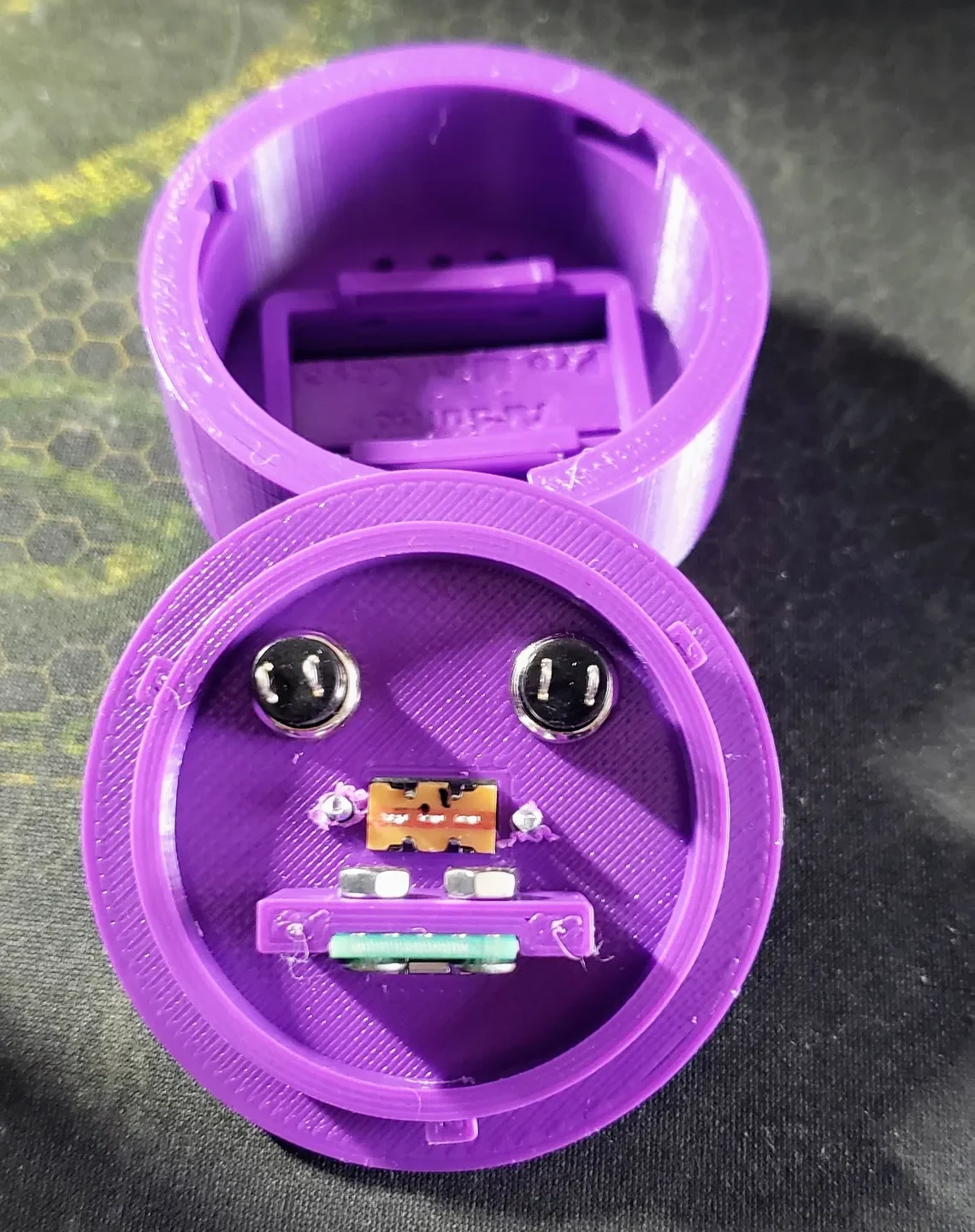

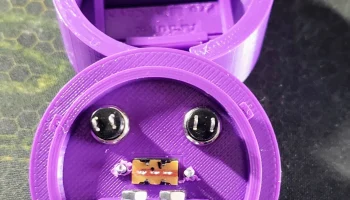

Верхняя часть контейнера имеет конструкцию, позволяющую закручиваться и сниматься с основания. Он очень плотно прилегает, поэтому футляр не раскрутится без значительных усилий. Это необходимо для обеспечения безопасности электронных компонентов и обеспечения легкого доступа в случае необходимости замены деталей или перемонтажа проводки.

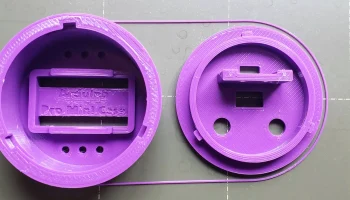

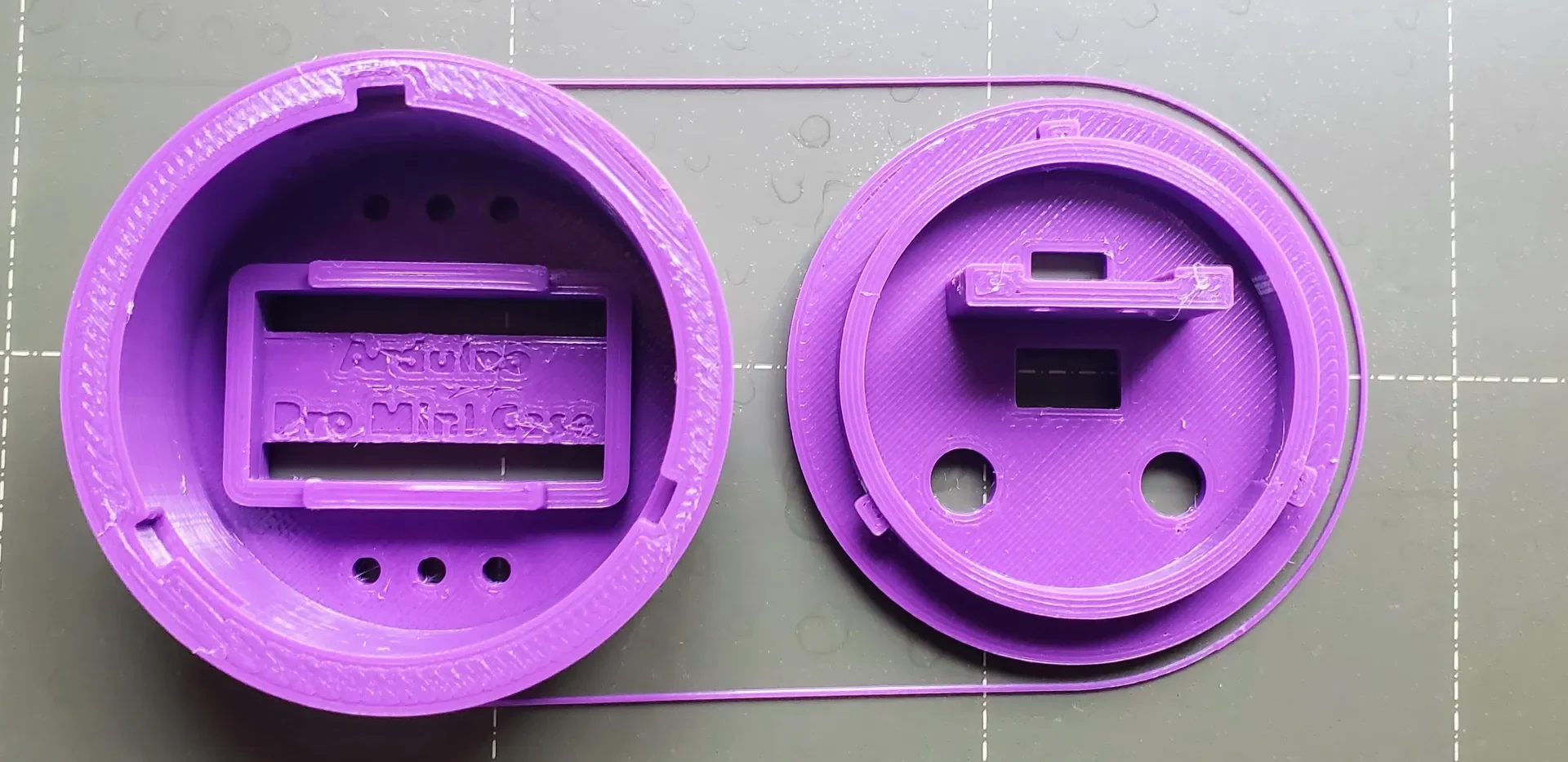

В основании контейнера есть место для установки микроконтроллера с очень жестким допуском. Вы можете вытащить микроконтроллер обратно, протолкнув прорези в нижней части основания карандашом или небольшой отверткой. Имеется шесть монтажных отверстий, в которые можно установить винты M2,5 для крепления контейнера к любой плоской поверхности. Вы также можете использовать некоторые отверстия или прорези под платой, чтобы провести проводку в контейнер по желанию.

После сборки я немного изменил конструкцию, чтобы освободить больше места для внутренней проводки. Это не должно повлиять на механику дизайна, но если у вас возникнут проблемы, дайте мне знать, так как у меня не было времени распечатать новую версию.

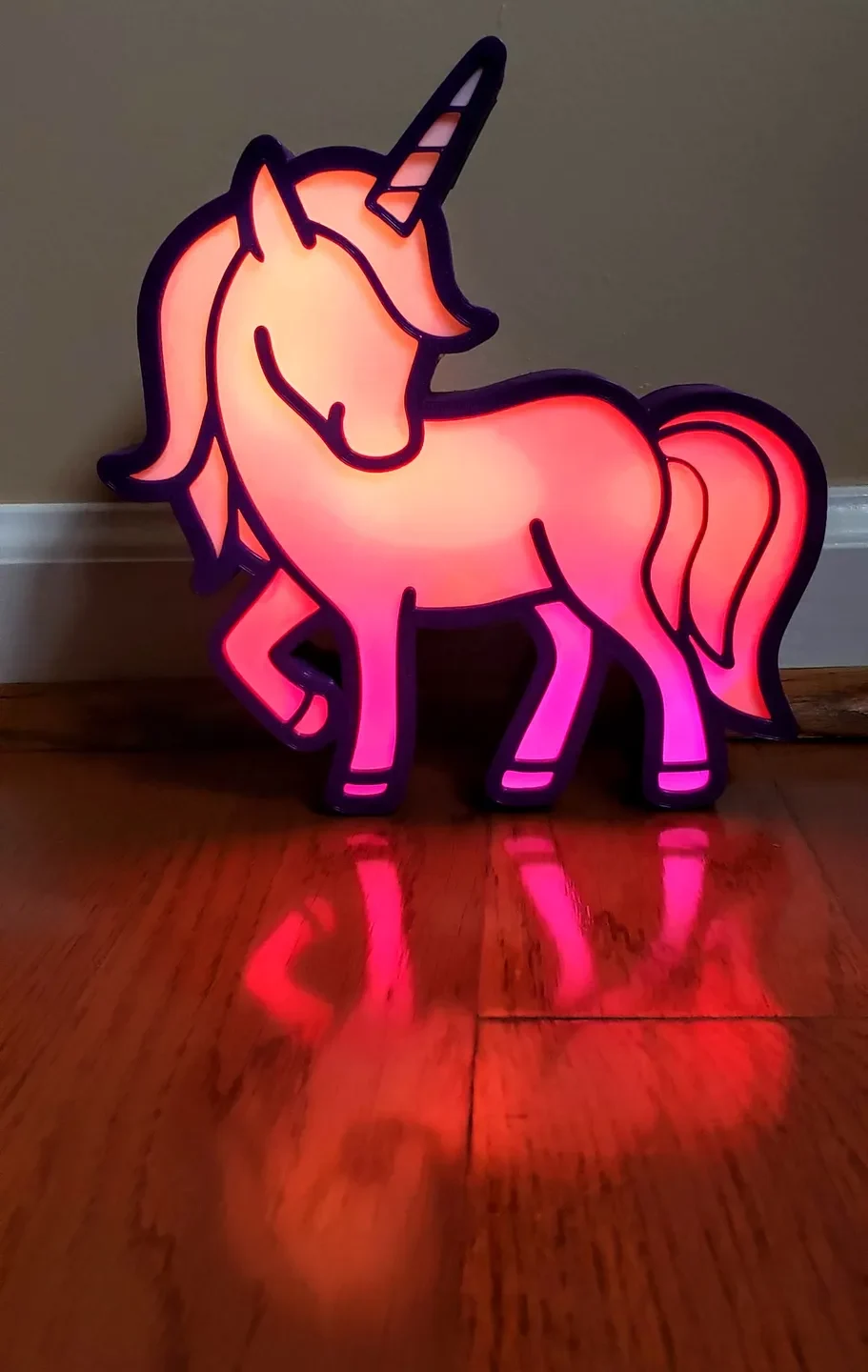

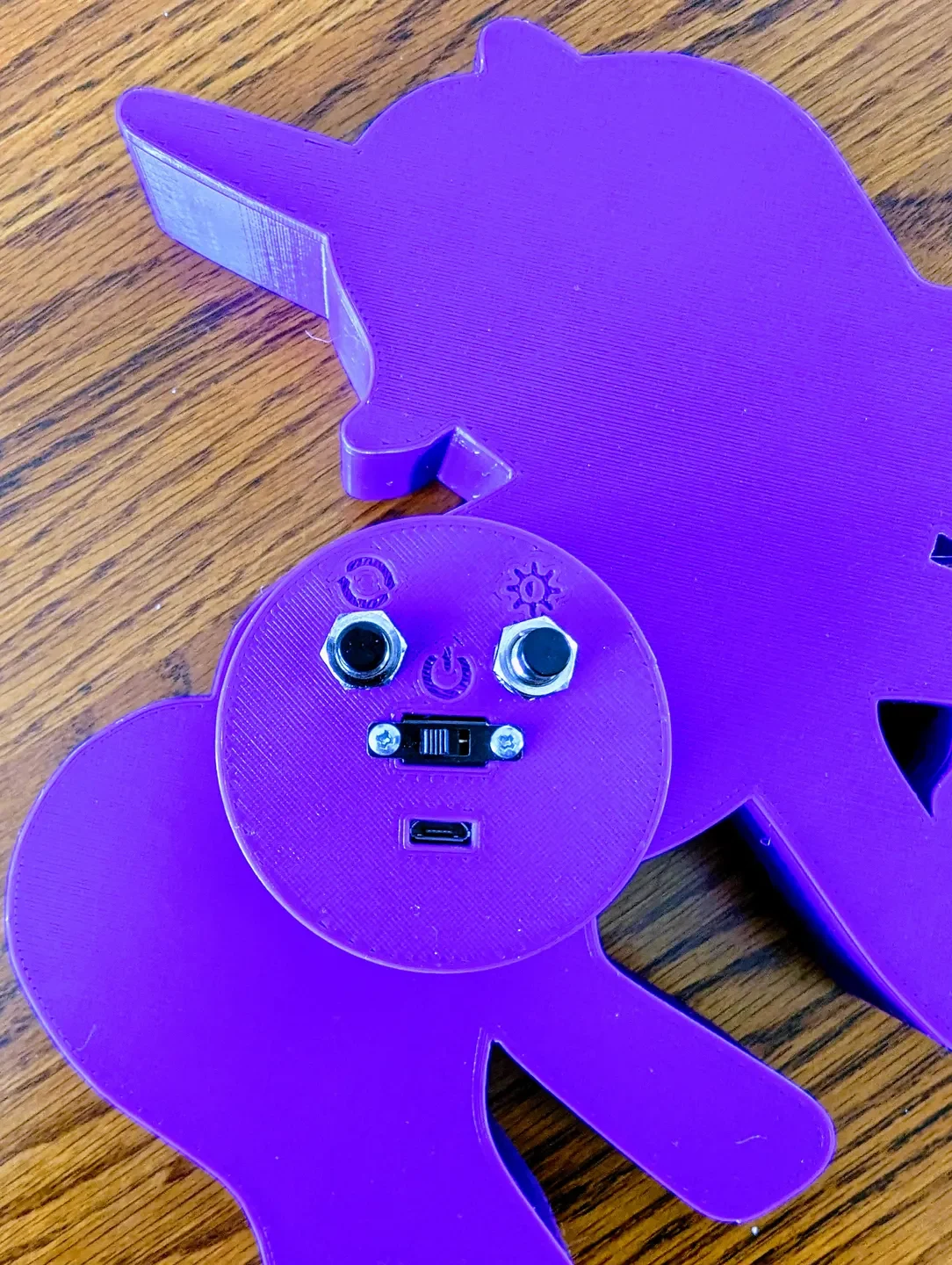

Вариант использования

Единственное изменение, которое я внес в Night Light Unicorn, — это масштабирование его до 150 % с помощью Prusa Slicer.

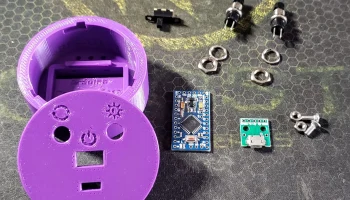

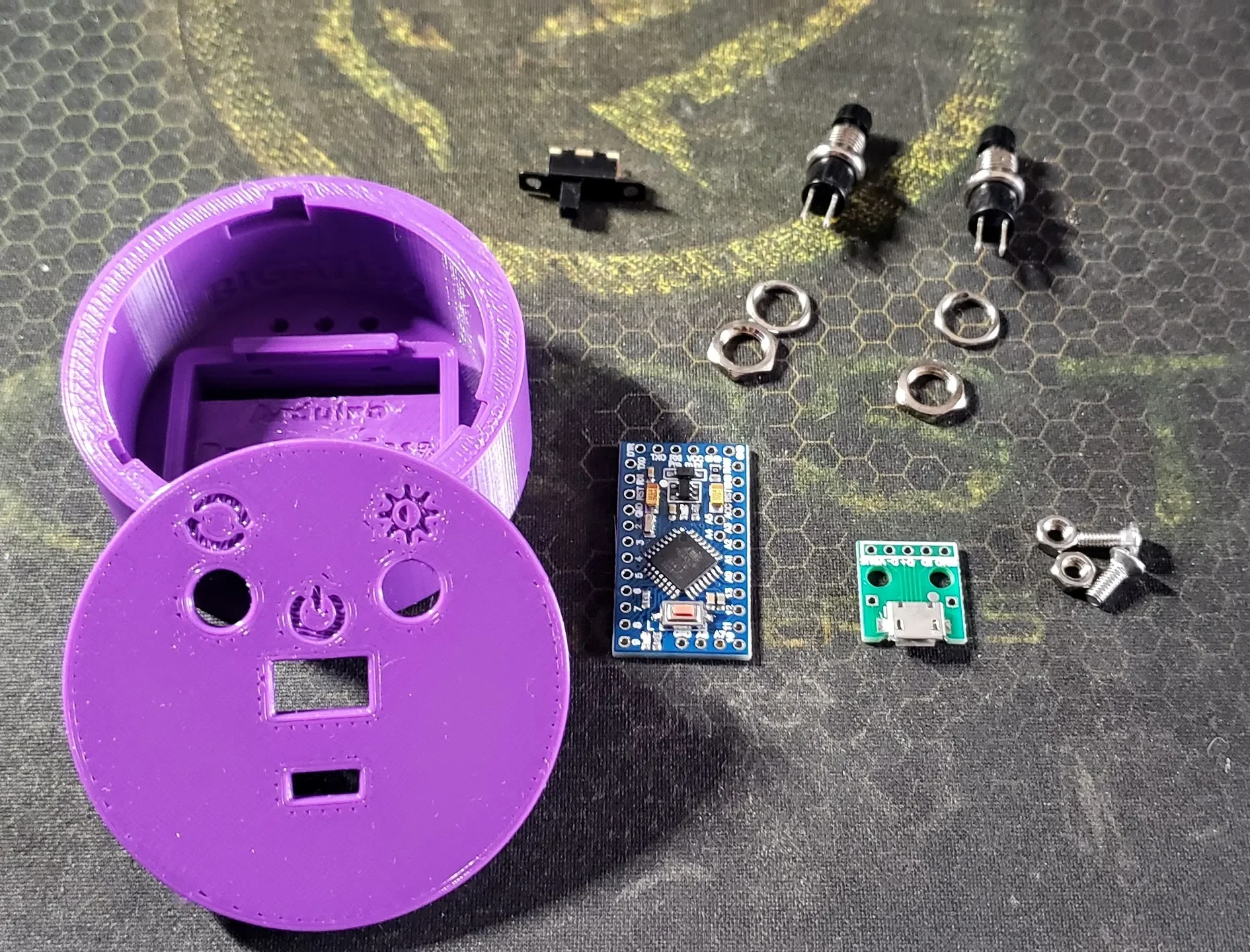

Список запчастей

Адаптер Micro USB-DIP
Мгновенный кнопочный переключатель
Микро-мини-ползунковый переключатель
Последовательный преобразователь Mini USB в TTL
Про Мини Atmega328P
Монтажные винты M2,5
Фиолетовый ПЛА

Настройки принтера

Пруса МК3С
Нет поддержек
15% Заполнение
Высота слоя 0,2 мм

Удачной печати!
