Экструзионное крепление Arduino T-Slot

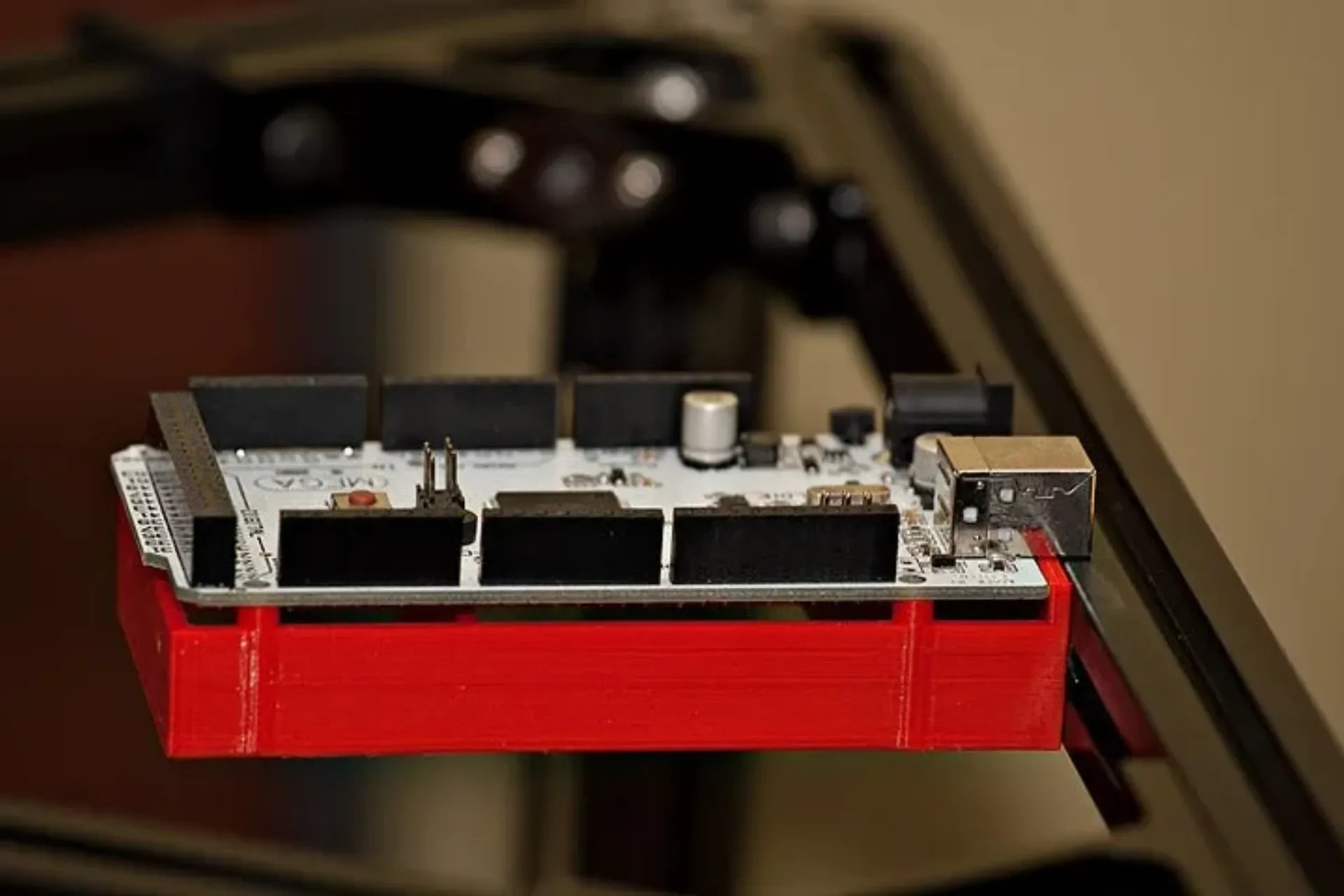

Вот здравый смысл и кронштейн для быстрой печати, предназначенный для обеспечения легкого доступа снаружи к разъемам USB и питания Arduino/RAMPS в конструкции экструзионного станка с Т-образными пазами.

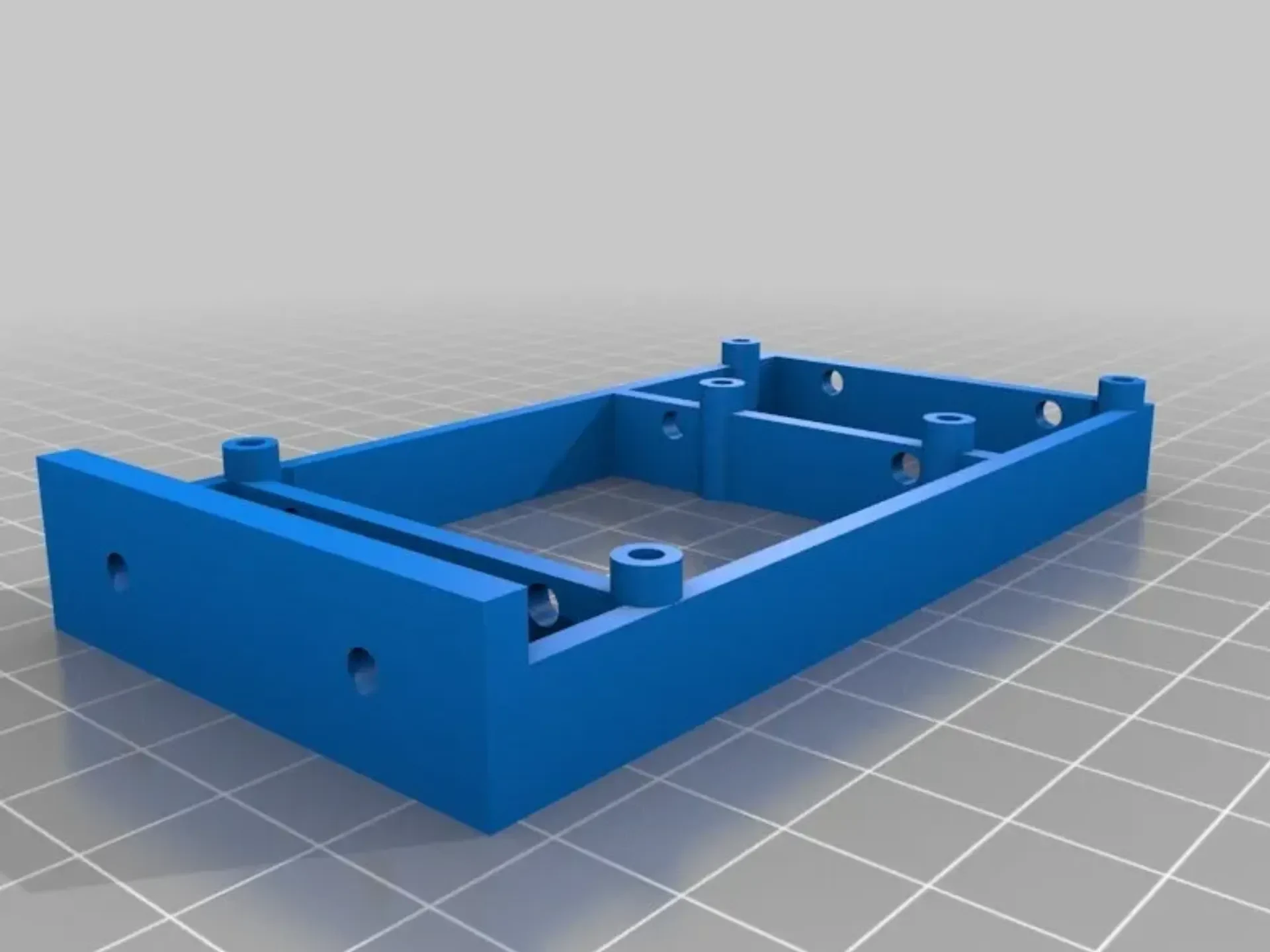

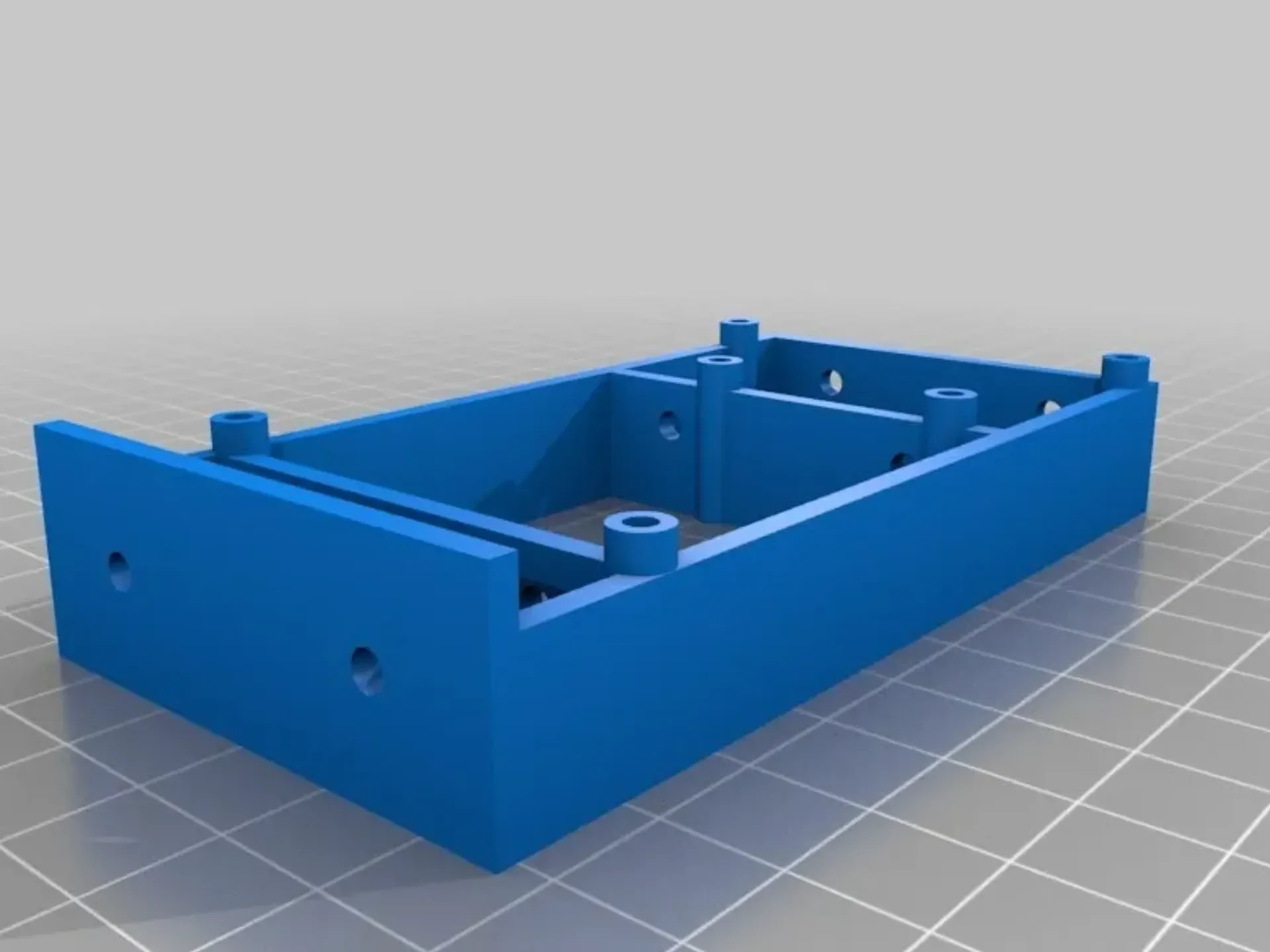

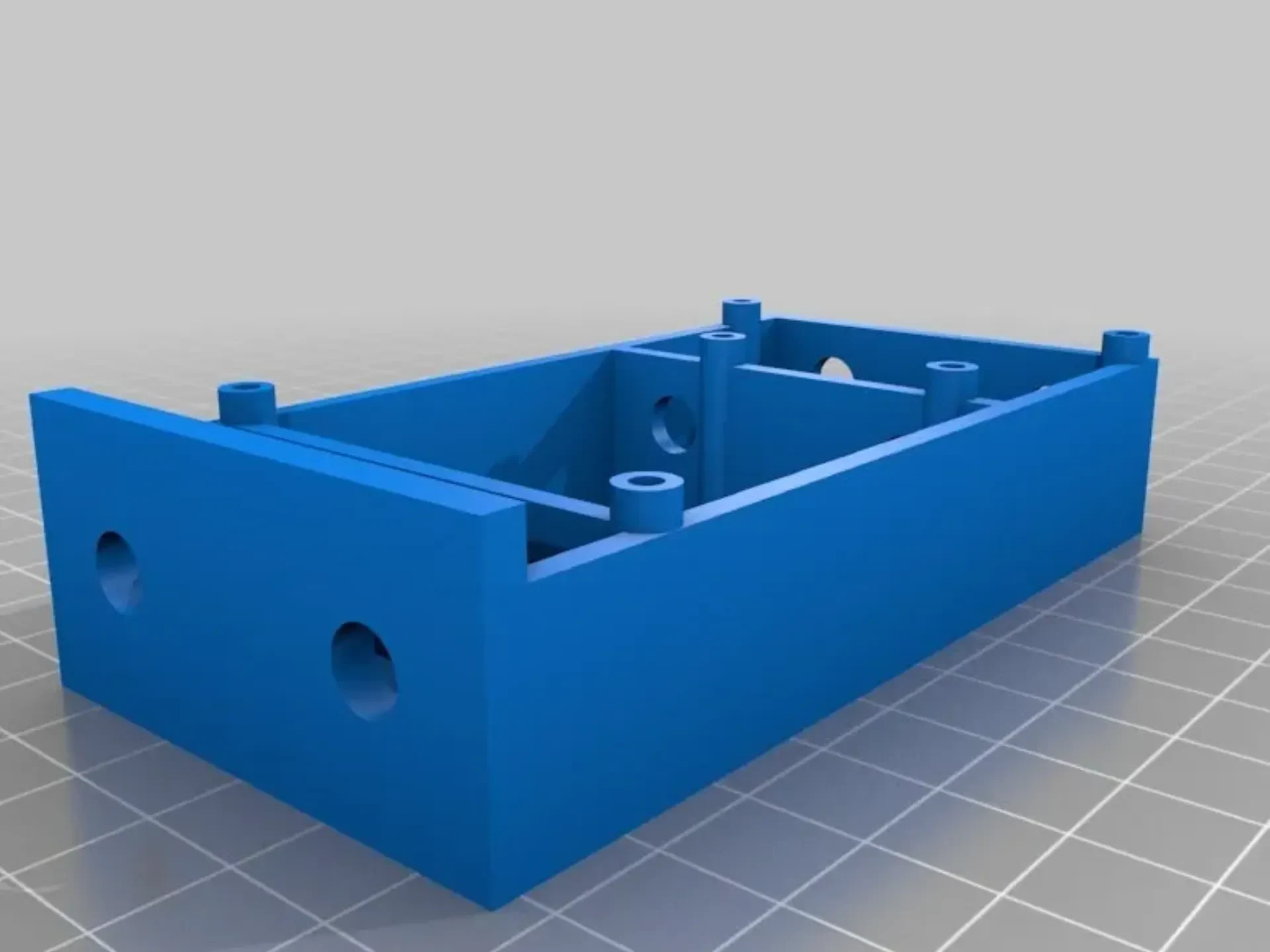

Конструкции кронштейнов для 2020 (20 мм), 1515 (15 мм) и 8020 (1 дюйм) доступны для загрузки, но для тех, кто хочет полностью настроить их, включен исходный код OpenSCAD.

Отверстия для крепления печатной платы предназначены для саморезов для винтов M3 (6 мм M3 должно быть достаточно, но здесь также подойдут винты для дерева/пластика). Винты, которые вставляются в профиль, имеют размер M3 как для 2020, так и для 1515, и 1/4 дюйма для 8020 (но их можно полностью настроить, скажем, если вы хотите M4 или M5 для 2020).

Распечатать инструкции
Категория: Краткое описание аксессуаров для 3D-принтеров

Вот здравый смысл и кронштейн для быстрой печати, предназначенный для обеспечения легкого доступа снаружи к разъемам USB и питания Arduino/RAMPS в конструкции экструзионного станка с Т-образными пазами.

Конструкции кронштейнов для 2020 (20 мм), 1515 (15 мм) и 8020 (1 дюйм) доступны для загрузки, но для тех, кто хочет полностью настроить их, включен исходный код OpenSCAD.

Отверстия для крепления печатной платы предназначены для саморезов для винтов M3 (6 мм M3 должно быть достаточно, но здесь также подойдут винты для дерева/пластика). Винты, которые вставляются в профиль, имеют размер M3 как для 2020, так и для 1515, и 1/4 дюйма для 8020 (но их можно полностью настроить, скажем, если вы хотите M4 или M5 для 2020).

Как я это разработал

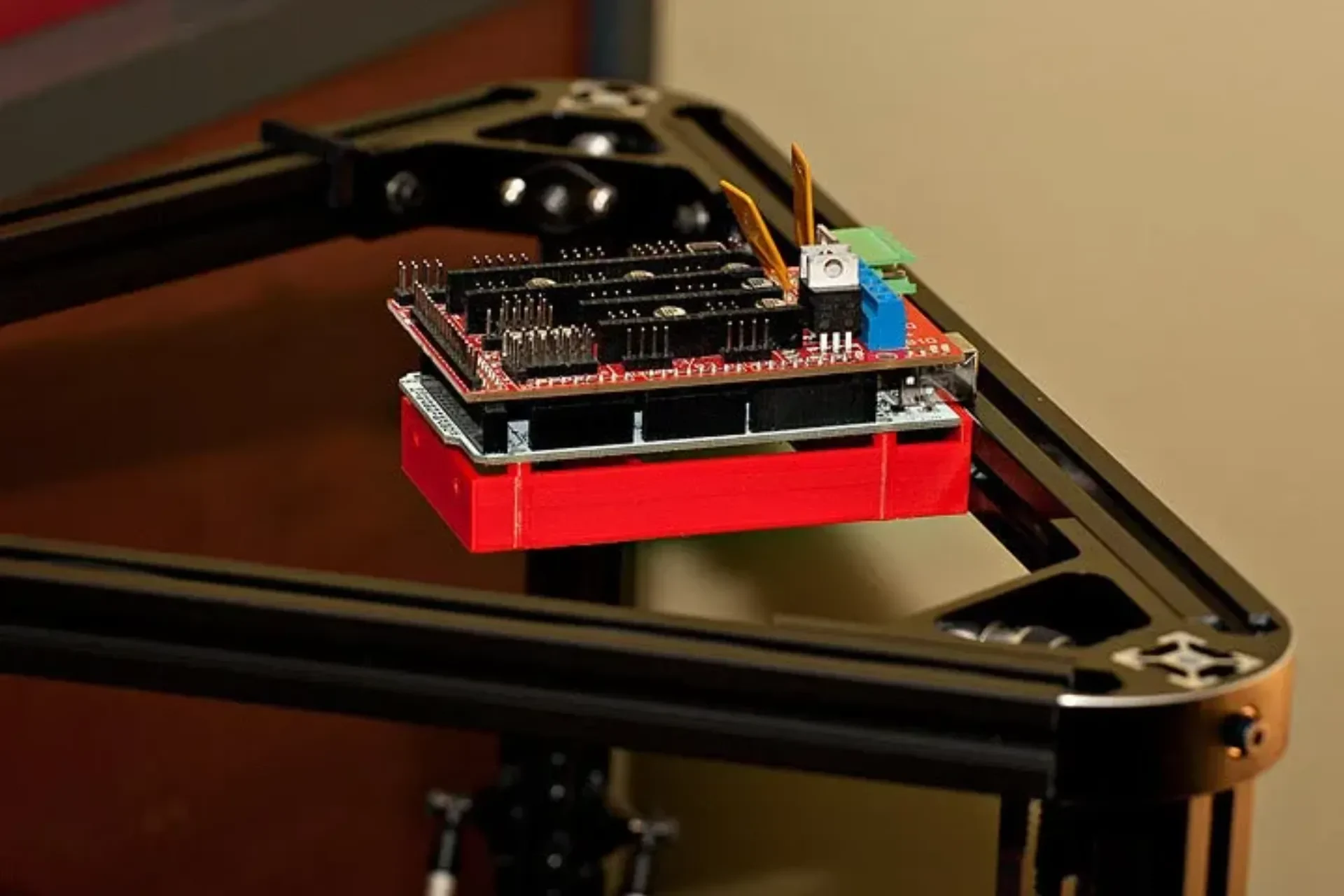

Мне нужен был кронштейн для моей Delta на базе 2020 года, но я обнаружил, что большинство кронштейнов на Thingiverse игнорируют разъем USB, размещают плату в странной ориентации или просто слишком сложны для этой работы.

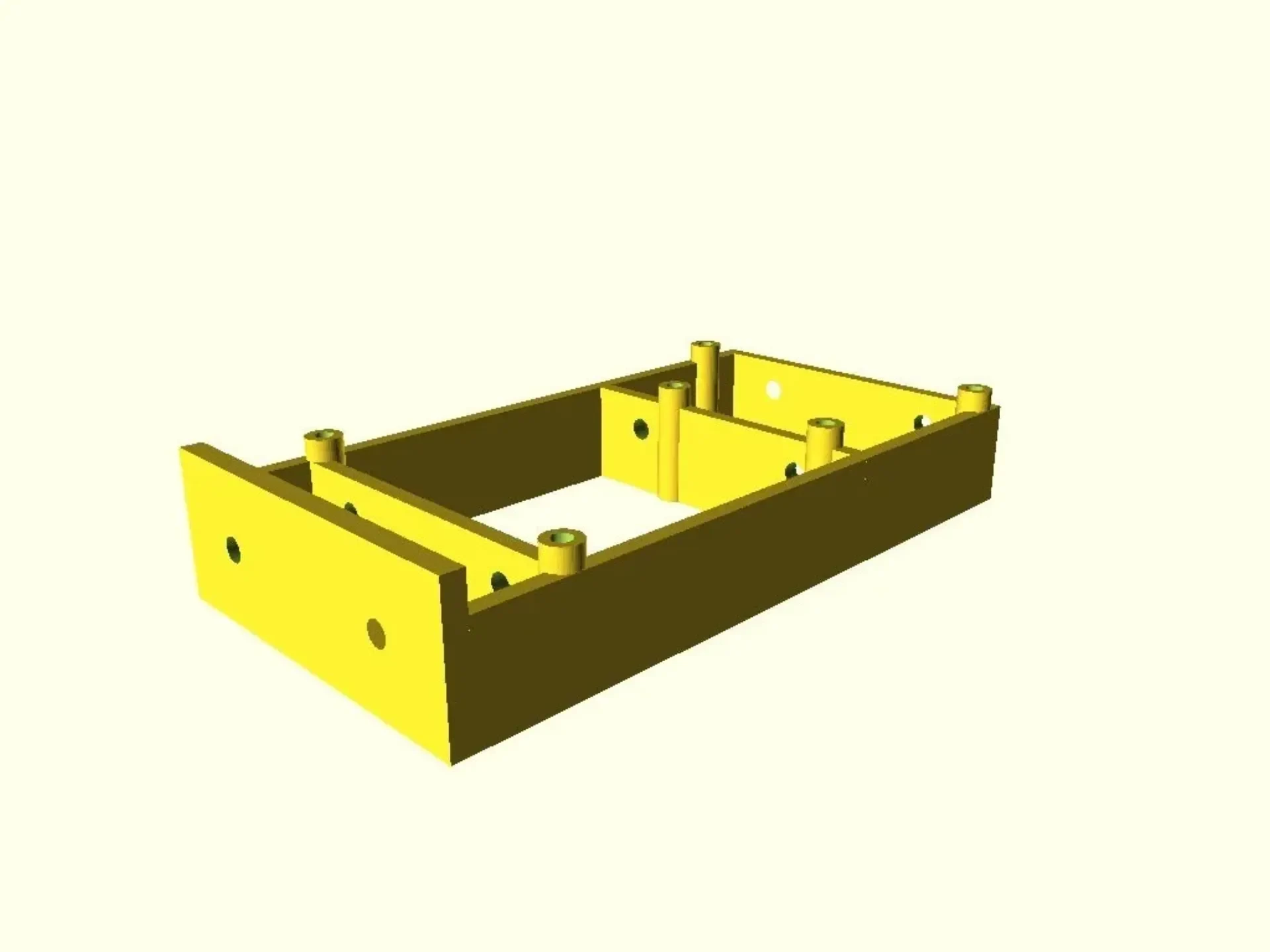

Он спроектирован в OpenSCAD и является параметрическим: стены толщиной 1,2 мм, кажется, подходят, но 2,4 мм работают лучше.

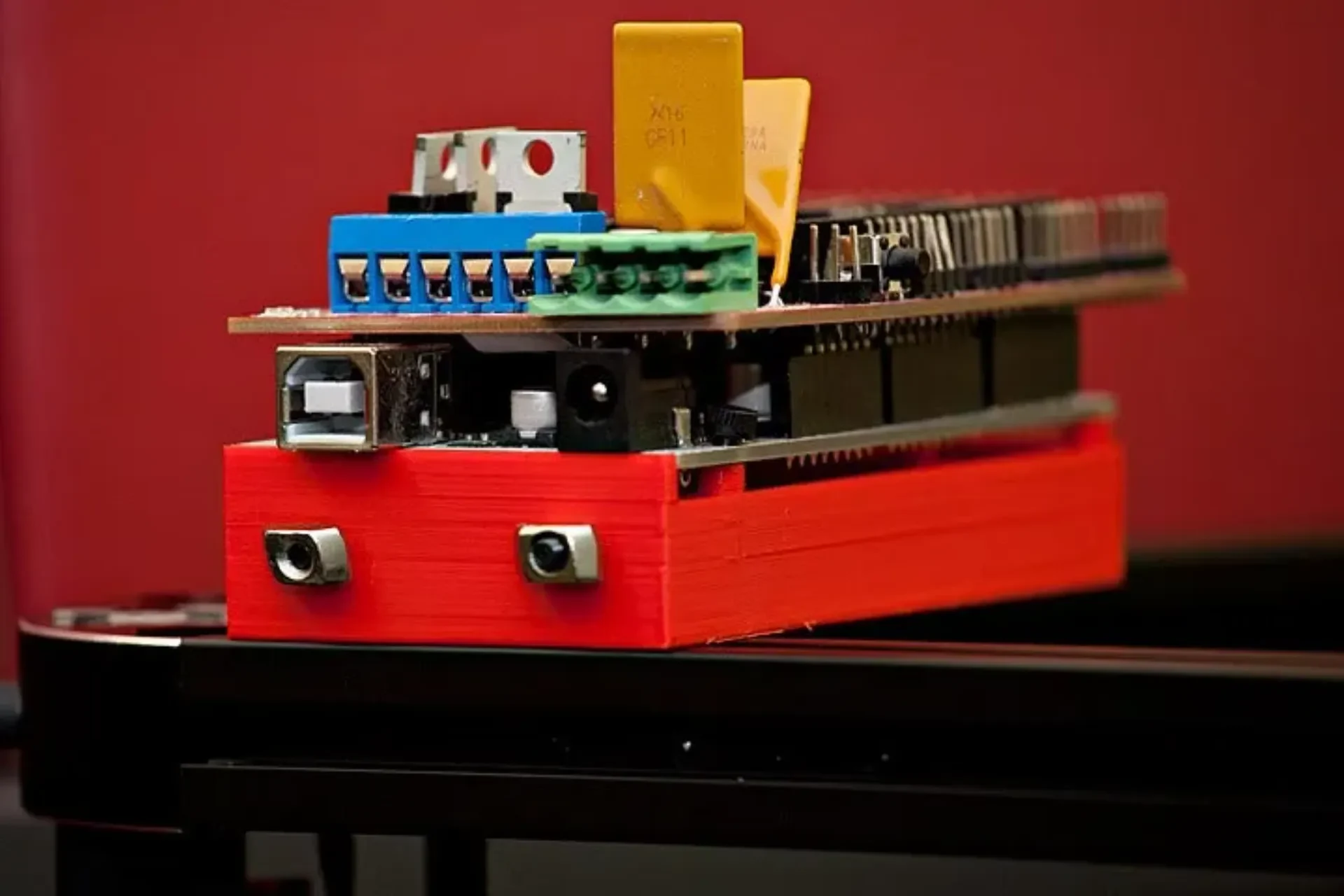

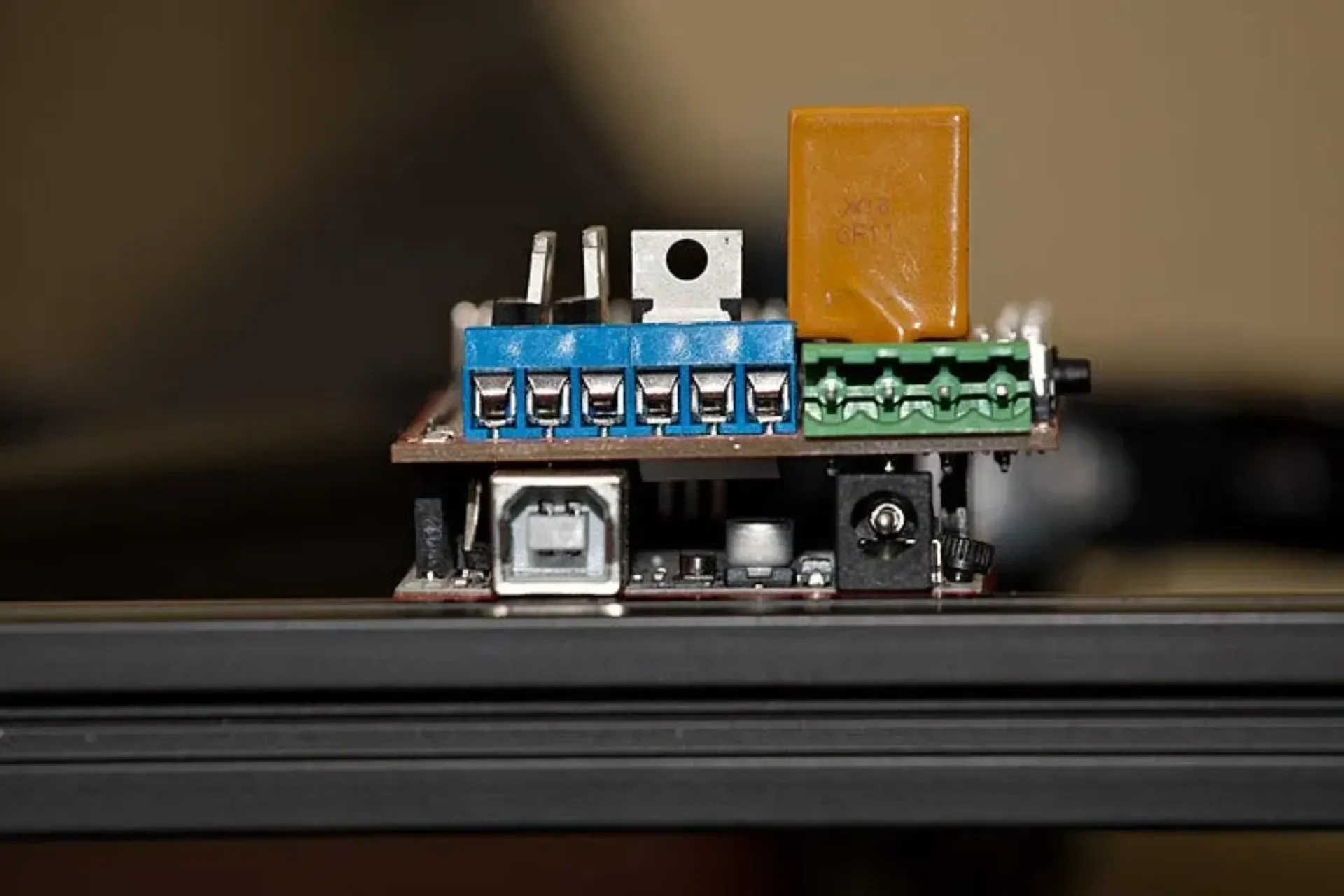

Есть два способа его установки: либо внутри экструзии, либо поверх нее.

Совмещенные отверстия предназначены для того, чтобы шестигранный ключ мог добраться до винтов, не снимая Arduino.
