Крепление Shapeoko2 для Arduino Uno

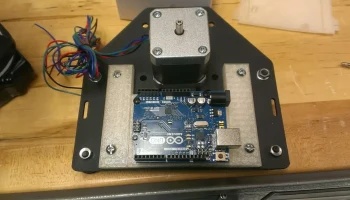

Это крепление для Arduino Uno для Shapeoko2, предназначенное для монтажной пластины двигателя правой оси Y, как показано в варианте подключения 3 здесь: http://docs.shapeoko.com/wiring_3.html.

Этот дизайн был основан на фрагментах следующих вещей: http://www.thingiverse.com/thing:33327 http://www.thingiverse.com/thing:114500

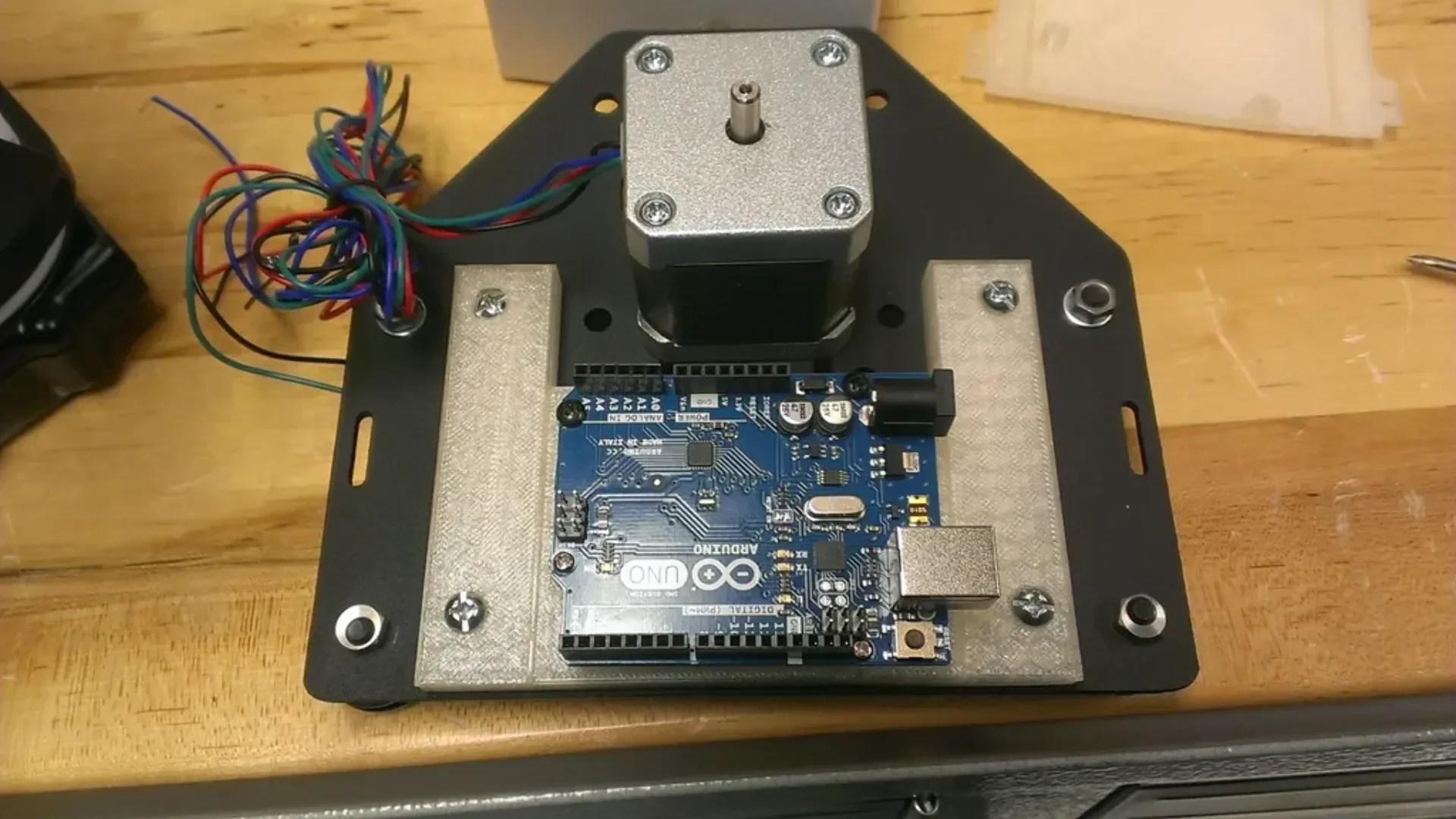

Я обнаружил, что плата хорошо прикручивается к пластику с помощью короткого винта № 2 (около 1/4 дюйма или около того), как этот:

http://www.grainger.com/product/Wood-Screw-1LA56?s_pp=false

Инструкции

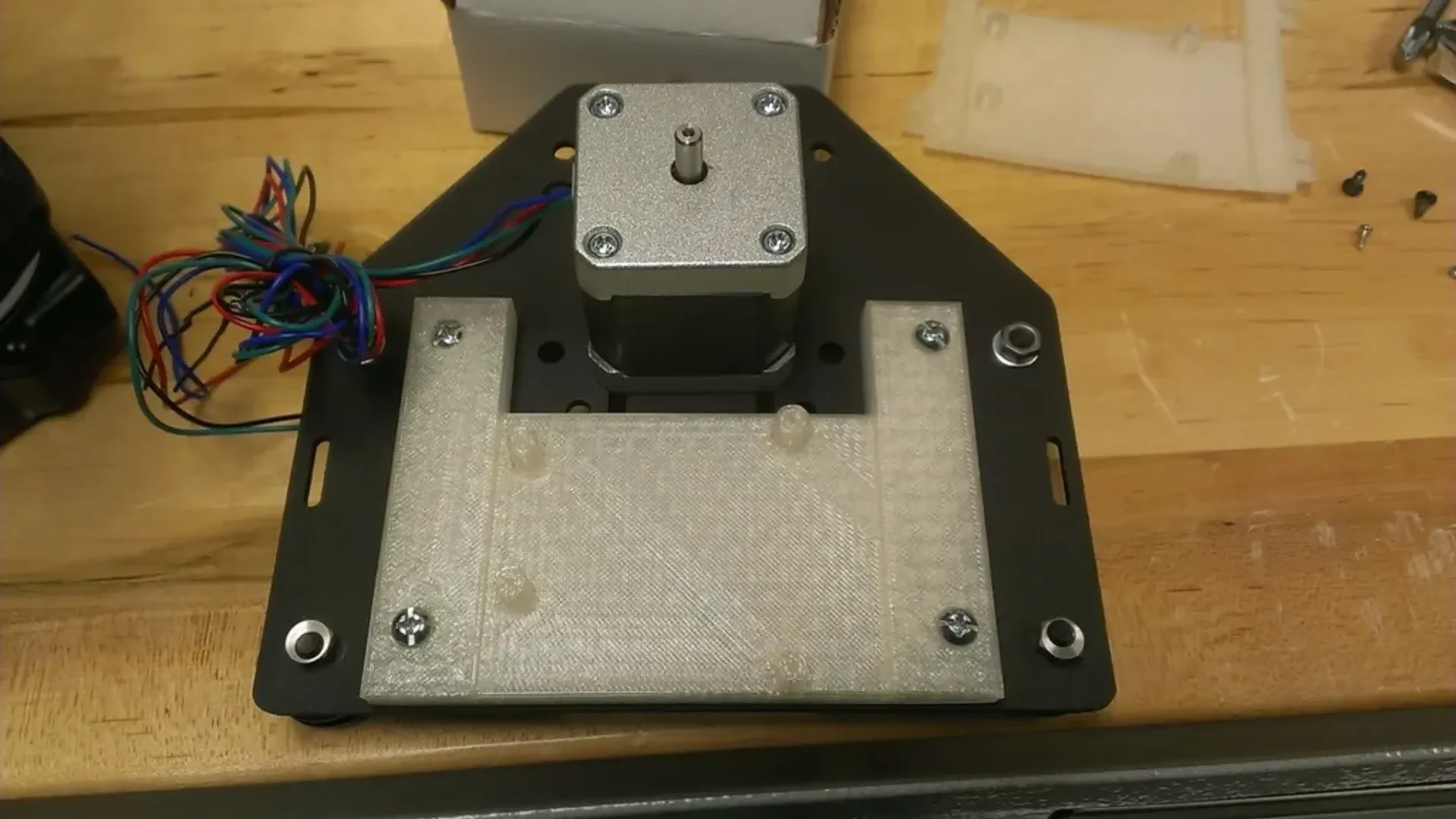

Напечатано на репликаторе Makerbot2. Предоставляются файл эскиза и файл STL. Файл STL уже был пропущен через netfab и был исправлен, поэтому используйте его для печати (в названии он исправлен). Файл эскиза предоставляется только на тот случай, если вы захотите внести изменения. В этом случае вам, вероятно, следует запустить его через netfab после экспорта в STL.

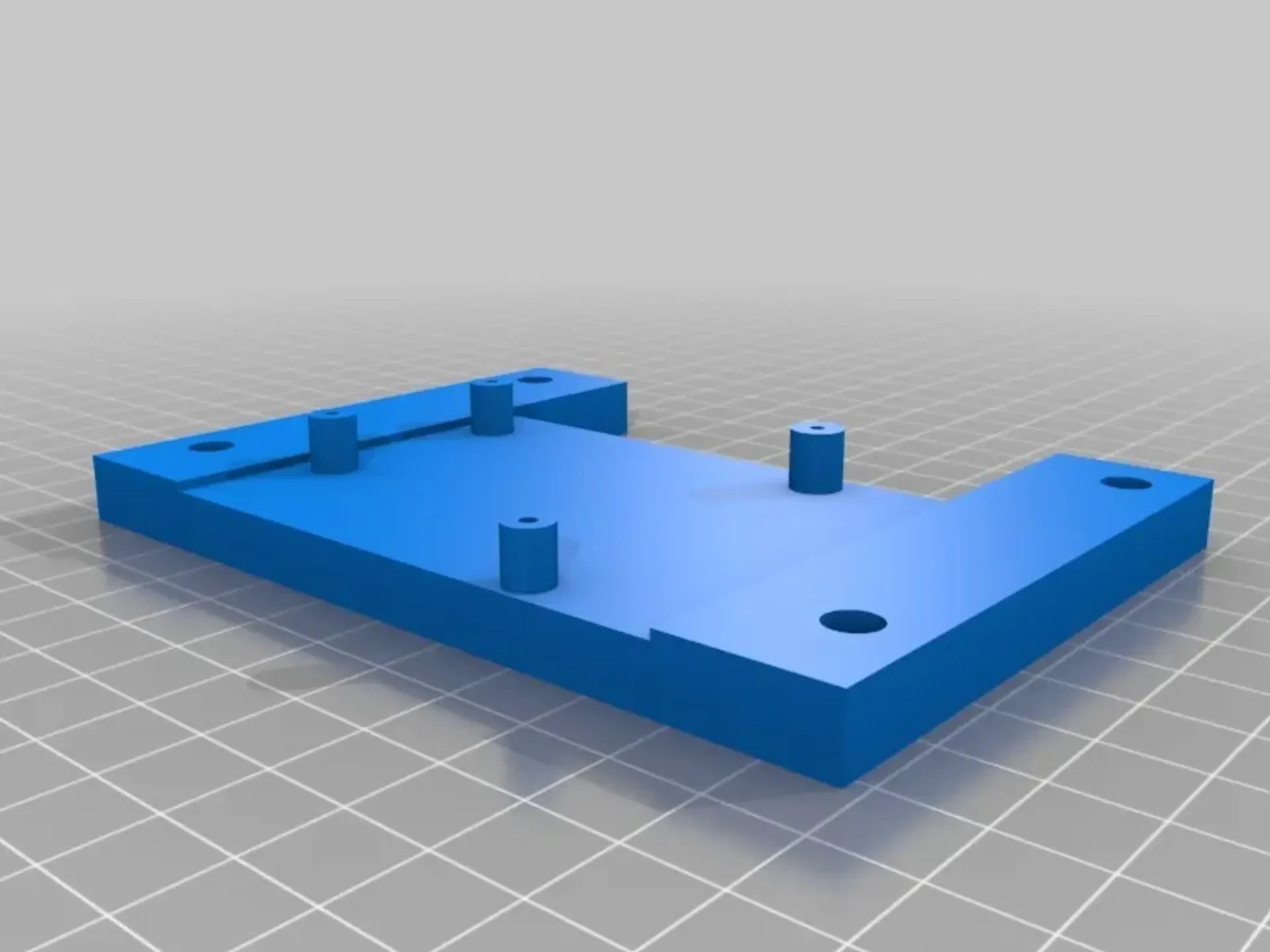

Внешние отверстия предназначены для сквозных болтов для любого крепежа, который вы сочтете подходящим. Внутренние стойки предназначены для использования с небольшими пластиковыми саморезами — подойдет что-то вроде пластикового винта №2.
