Классическая монтажная пластина Arduino............
Источник:

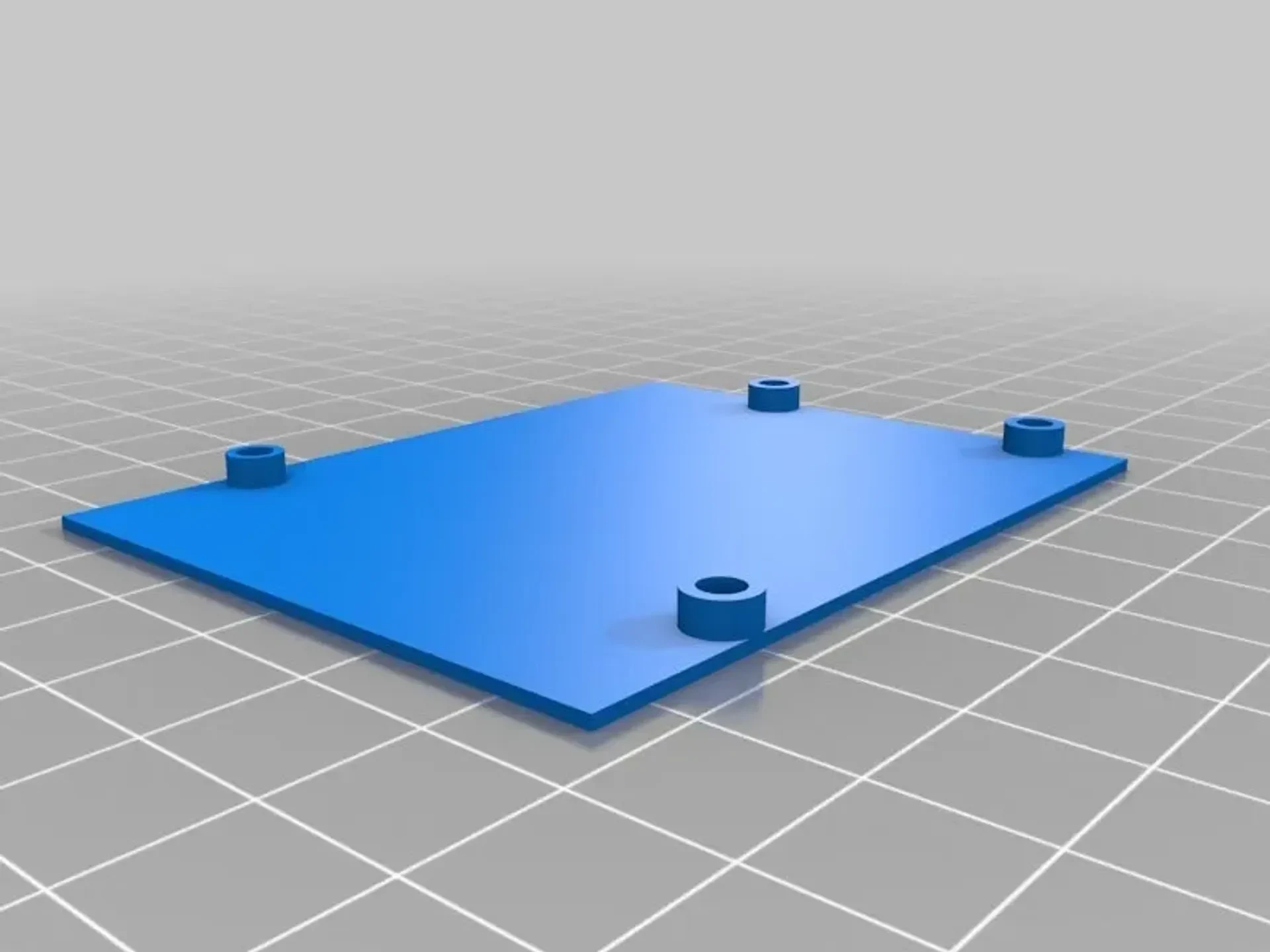

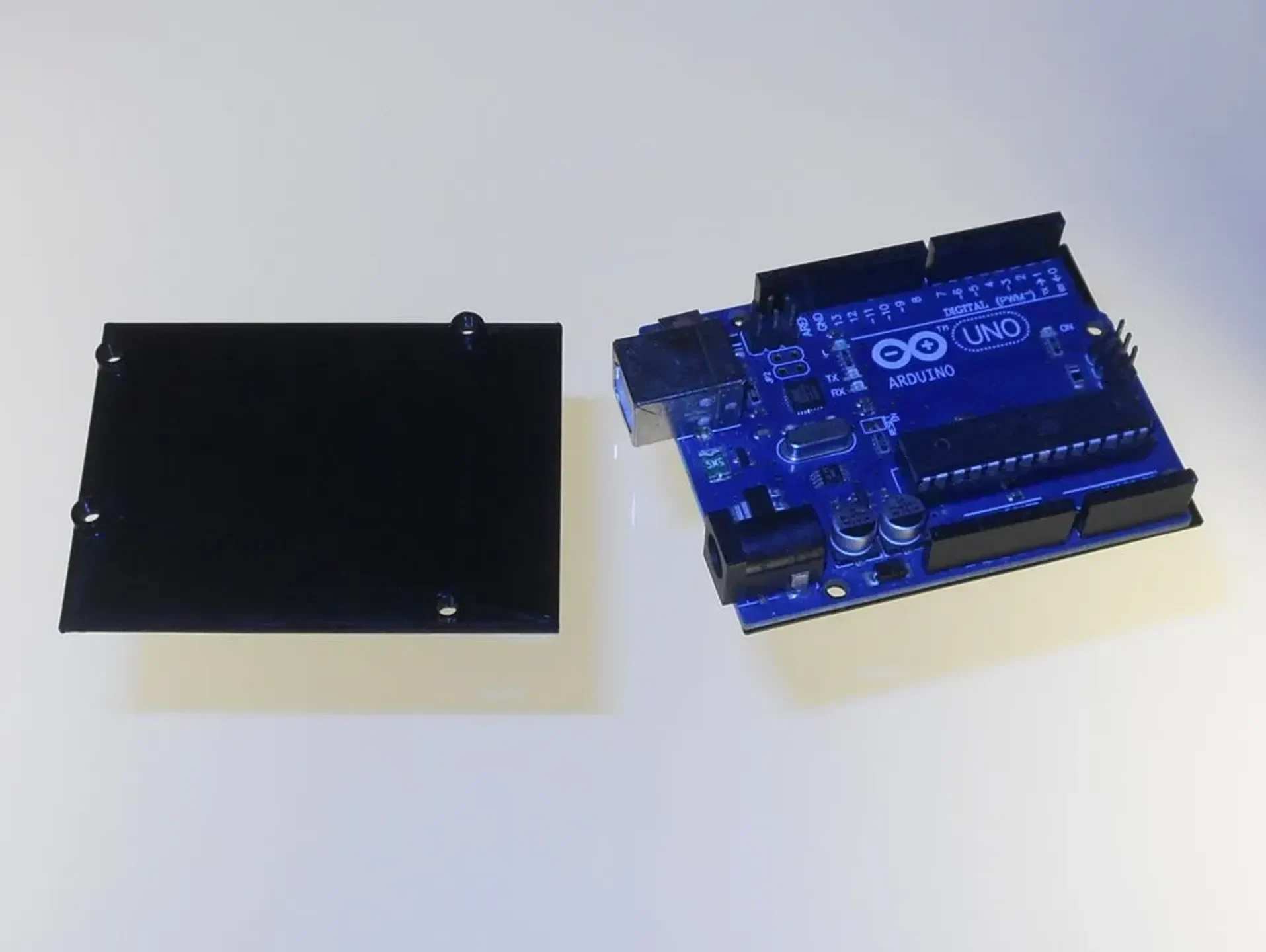

Это монтажная пластина для классических Arduino Duemilanove/Diecimila/NG/Uno и любых других, имеющих тот же форм-фактор. Эта монтажная пластина служит трем целям:
выступать в качестве прокладки между монтажной поверхностью и платой (3,5 мм)
не поцарапайте монтажную поверхность штифтами под платой
не допускайте короткого замыкания контактов компонентов платы, если монтажная поверхность металлическая.
Диаметр монтажных отверстий составляет 3 мм. Это проходные дыры. Монтажная пластина имеет размеры 2,7 дюйма (68,6 мм) x 2,10 дюйма (53,3 мм). Его общая высота составляет 3,5 мм. Проставки имеют высоту 2,5 мм. Основание имеет толщину 1 мм.
