Съемный магнитный батарейный отсек Arduino............

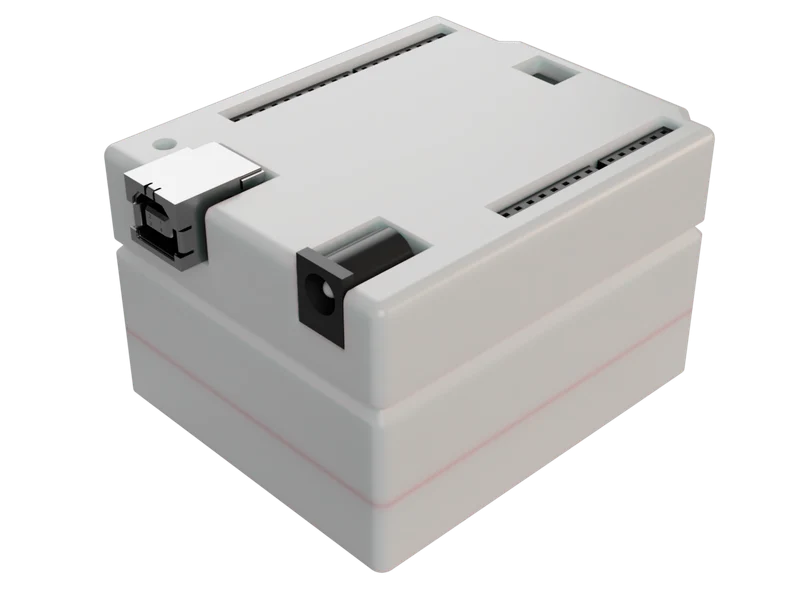

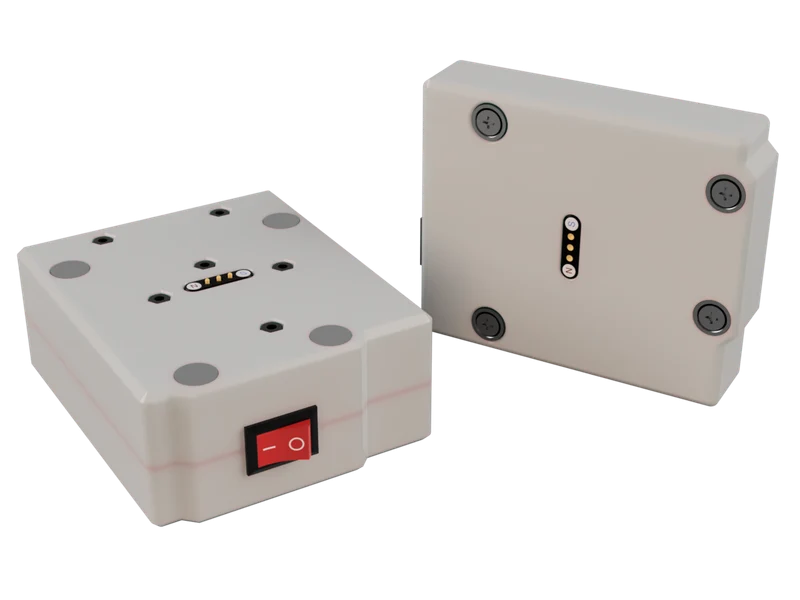

Я всегда хотел снабдить свой Arduino Uno простым и подходящим корпусом. Вот почему я создал съемный батарейный отсек, который крепится магнитами к нижней части Arduino Uno. В батарейном отсеке используются две перезаряжаемые батареи напряжением 9 В. В самих чехлах для крепления используются крючки; единственное необходимое оборудование — это держатели батарей и магниты.

Требуется оборудование
4 винта с потайной головкой M3x8
4 гайки M3
6 винтов M2x8 с головкой под торцевой ключ
6 гаек М2
4 неодимовых магнита Ø8х3 мм с отверстием для винта с потайной головкой М3
4 неодимовых магнита Ø8x3 мм
2 магнитных Pogo-коннектора (Adafruit 5360, прямоугольный)
1 диод 1N4007
2x держателя батарей 9 В

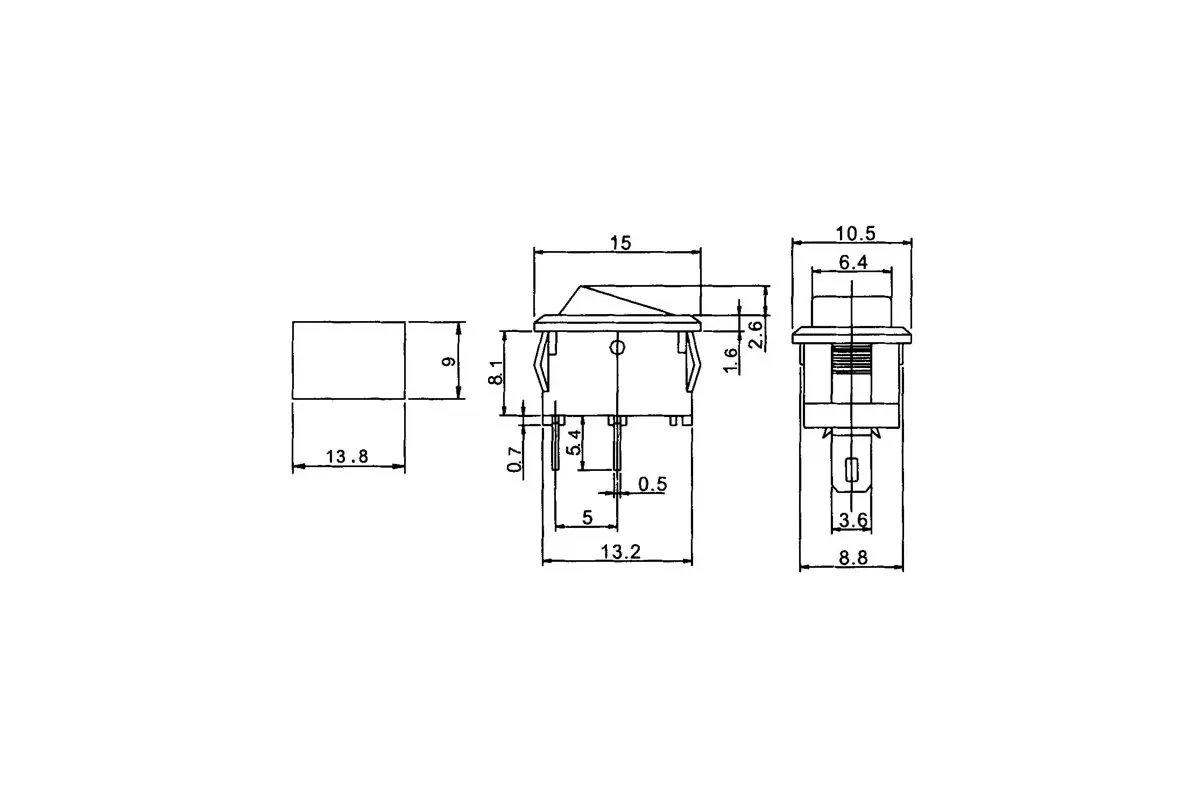

1x кулисный переключатель SMRS-101-1C3-B/B (схема представлена на изображениях)
Электропроводка и сборка
Сторона Arduino

Подключение на стороне Arduino очень простое: всего два провода, идущие от магнитного разъема: положительный через диод 1N4007 к выводу Vin на Arduino и отрицательный к выводу GND.

Магнитный разъем должен плотно п��илегать. Затем вы можете установить магниты и прикрутить Arduino к корпусу.

Наконец, вы можете нажать в верхнем регистре.

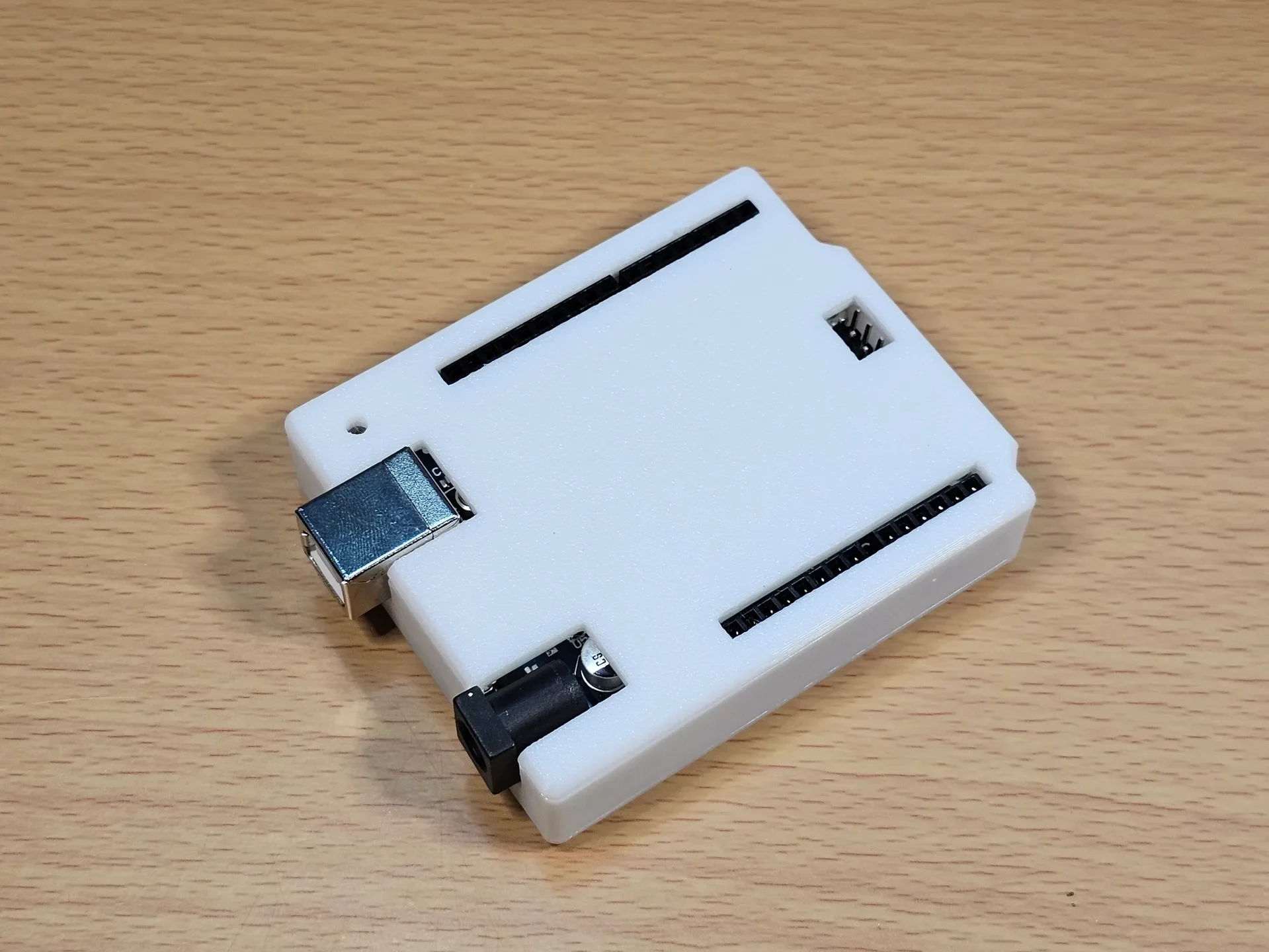

Сторона Arduino готова. Он по-прежнему будет работать как обычный чехол, поэтому вы по-прежнему сможете подключить разъем цилиндрического разъема или USB.

Сторона батарейного отсека

Это немного сложнее, поскольку любое пространство — это премиум-класс. Положительные провода, идущие от держателей батарей 9 В, должны сначала войти в переключатель, а затем в магнитный разъем. Минусы идут прямо на разъем. Не допускайте слишком большого провисания, так как впоследствии вы не сможете закрыть кейс.

Опять же, магнитный разъем будет плотно прилегать к корпусу. Закрепите держатели батарей винтами и гайками М2.

Теперь вы можете добавить батарейки и проверить напряжение на контактах Pogo.

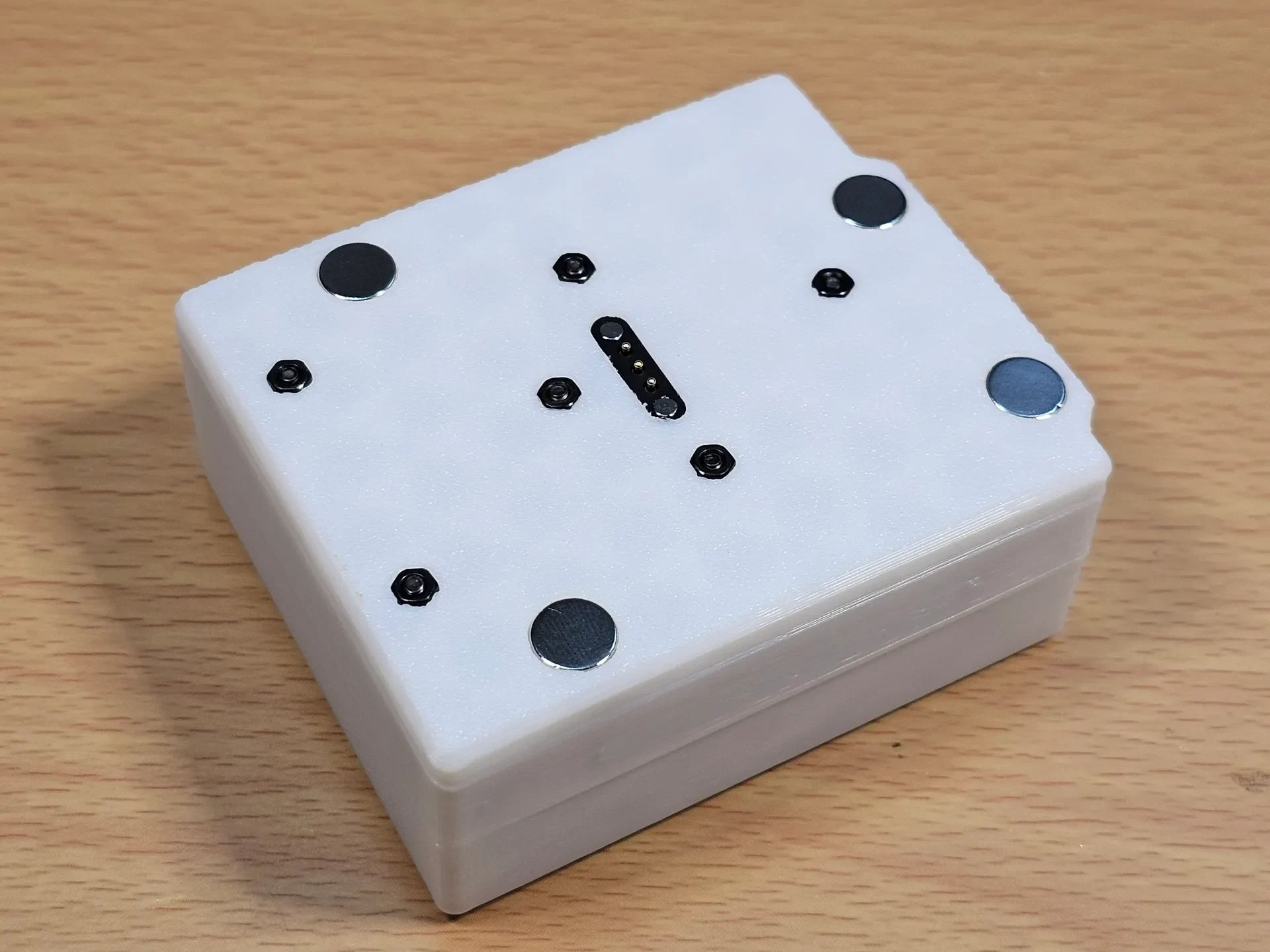

Если все в порядке, можно закрыть корпус и вставить последние магниты. Либо запрессуйте их, либо приклейте на место.

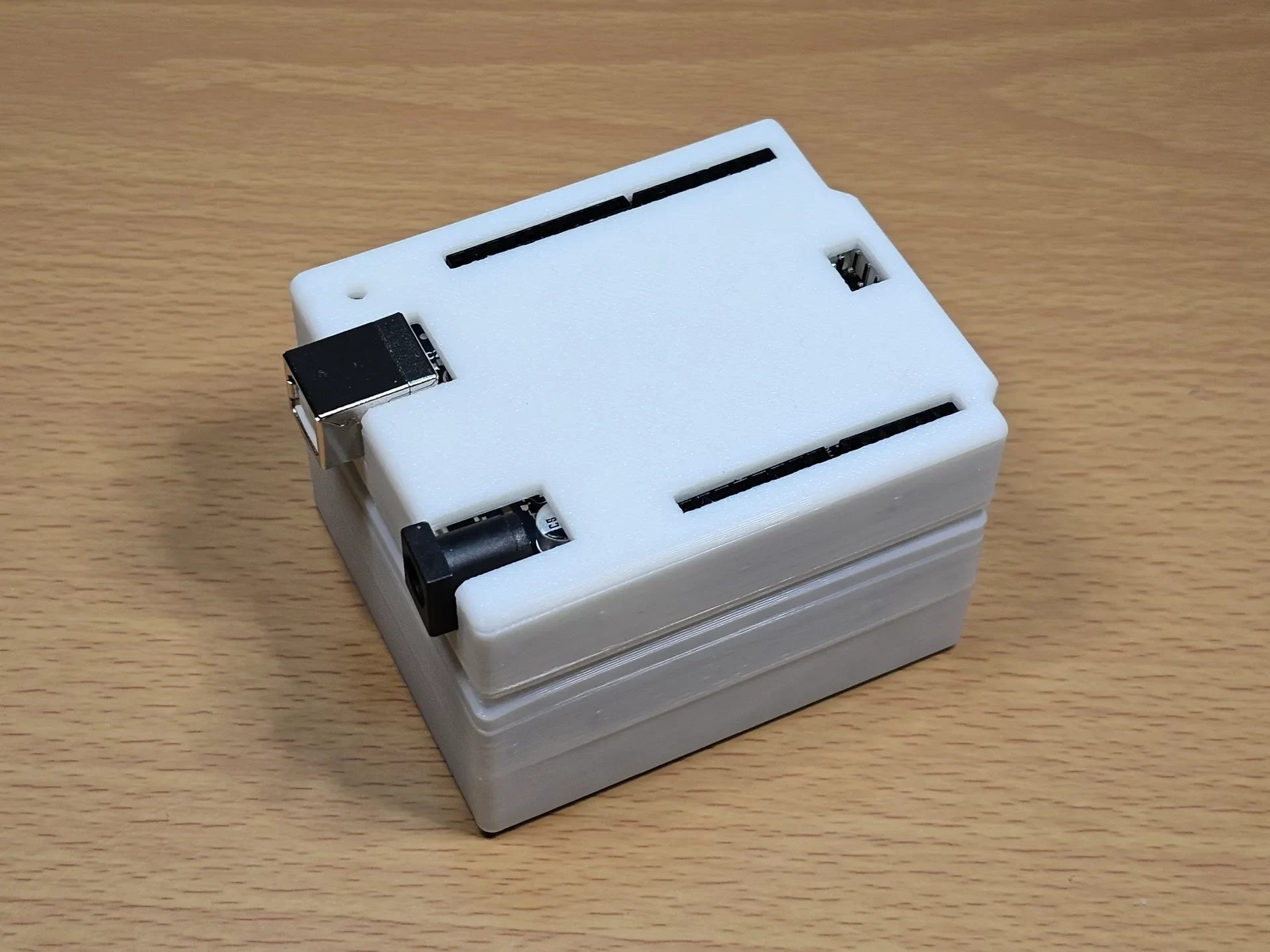

Сделанный!
