ARDUINO LIGHTNING TRIGGER для камер EOS

Мне нужен был способ делать фотографии с молниями, не оставляя затвор открытым в течение длительного времени, и я наткнулся на проект, который, кажется, соответствует тому, что я искал, который работает на Nikon и с одним небольшим изменением будет работать и на Canon, но у меня не было возможности распечатать его, поэтому я разработал свой собственный, он использует батарею 9 В и Arduino Nano, 9 В необходимо подключить к контакту 30, который помечен на плате как vin, если он подключен к любому другому контакту, то помашите рукой пока до с��идания, твоя доска. если он будет использоваться на камерах Canon, то октопару необходимо заменить на pc817, поскольку требуется более низкое сопротивление.

к своему собственному дизайну я добавил 2 светодиода размером 3 мм: 1 в качестве индикатора питания и второй, который загорается, когда триггер обнаруживает молнию, в них используются резисторы сопротивлением 330 Ом.

Выключатель питания представляет собой простой кулисный переключатель размером 18 x 11 мм плюс-минус 1 мм.

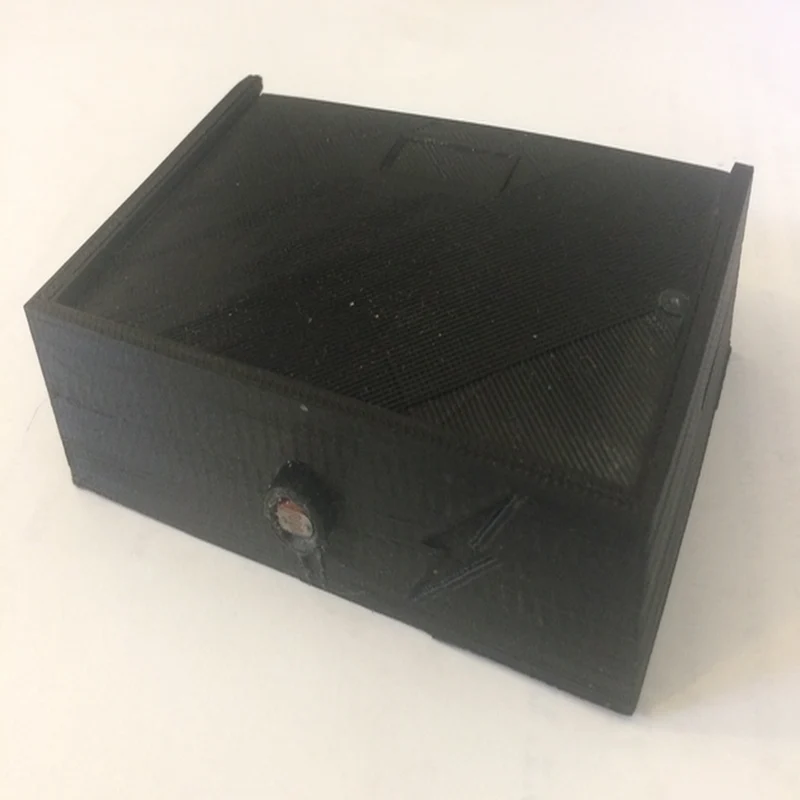

крышка задвигается и снимается, а в основании есть отверстие, которое является необязательным для вставки геликоида, если он используется на отдельном штативе, хотя, вероятно, было бы лучше прикрепить крепление для обуви (есть несколько наthingiverse)

по ссылке есть 3 схемы, я использовал последнюю, так как в ней используется потенциометр 10к, который можно использовать для регулировки чувствительности

ссылка на проект, к которому это относится, находится здесь… https://www.the-diy-life.com/arduino-lightning-camera-trigger/

Категория: Камера
