Универсальный корпус для схемы Arduino MKR............

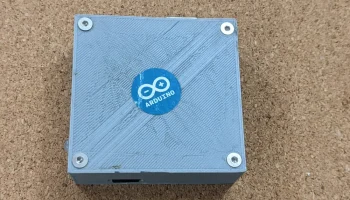

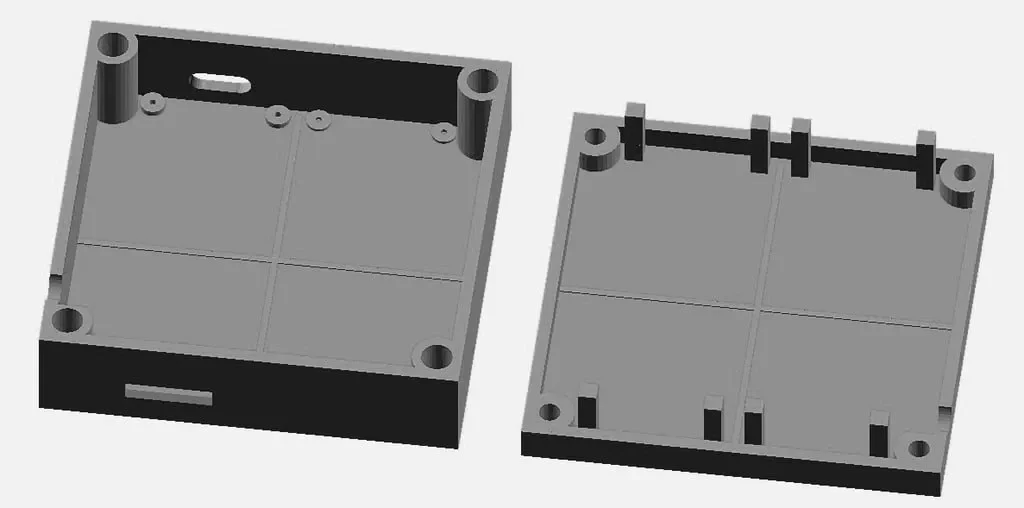

Это корпус для схемы Arduino MKRZero. Базовая конструкция включает в себя Arduino MKR Zero рядом с щитом Proto (пустая карта). Коробка перфорирована для обеспечения доступа к разъему micro-USB и карте micro SD. Проект был реализован с использованием OpenSCAD, поэтому можно выбирать и/или комбинировать множество различных вариантов, например.

На MKR Zero можно установить дополнительный щит.

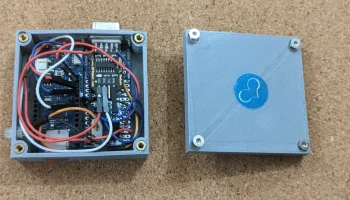

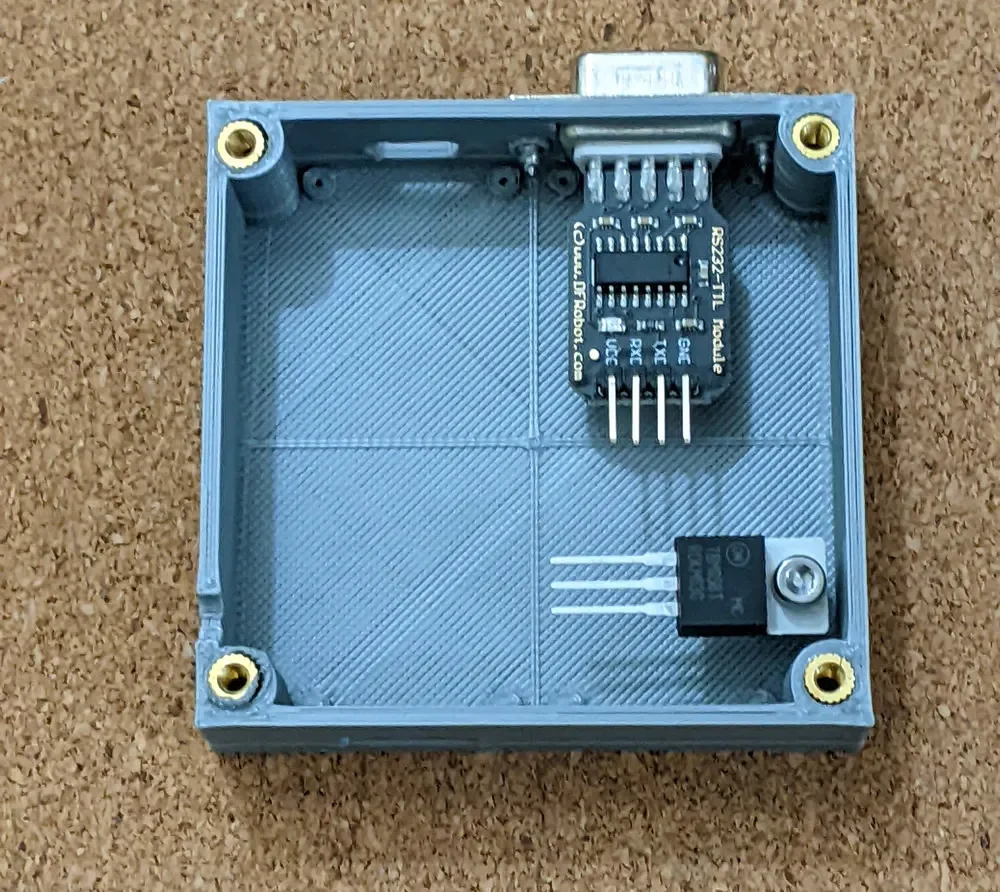

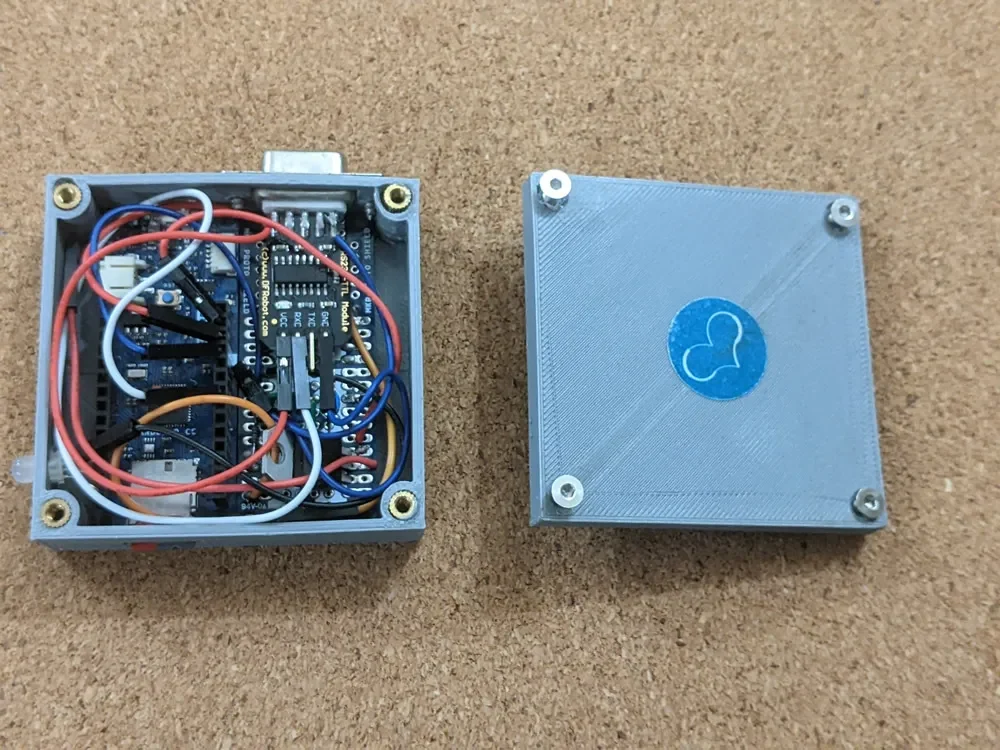

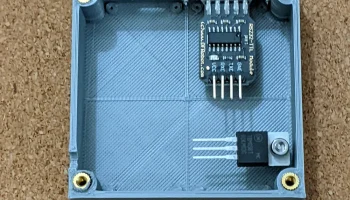

Преобразователь напряжения 7805 можно установить рядом с Arduino вместо протоэкрана.
Преобразователь RS232 в TTL можно установить через корпус.
Через корпус можно установить трехцветный светодиод.
Высота и ширина корпуса могут варьироваться для дополнительной гибкости.
Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 5

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,4 мм

Заполнение:

20%

Нить: Multicomp Pro PLA Grey — не имеет значения

Примечания:

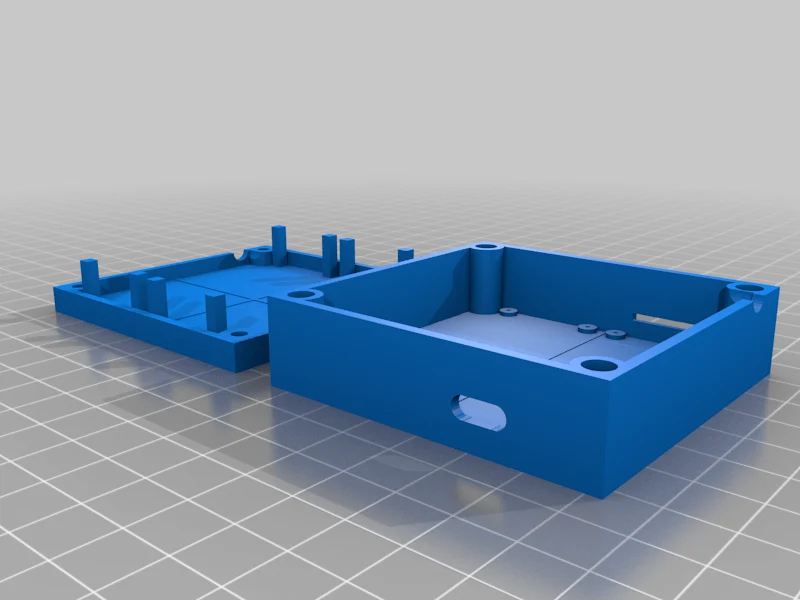

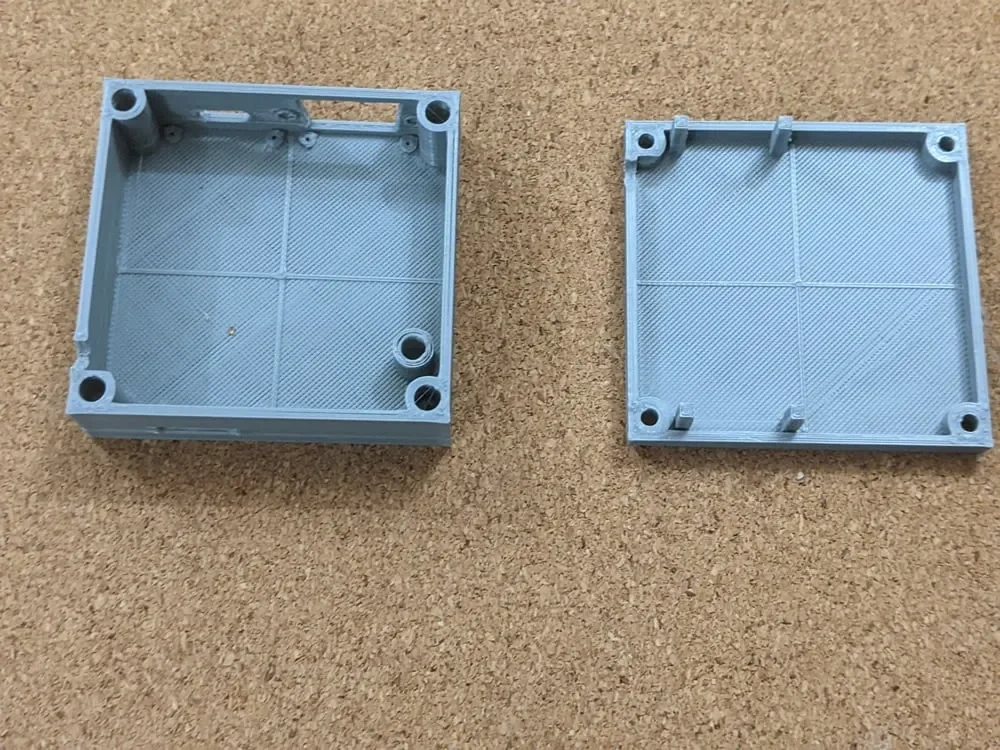

Коробка и крышка напечатаны вместе. На крышке напечатаны стойки, которые удерживают плату и экран в корпусе, когда крышка завинчена. Они не нуждаются в какой-либо иной защите. Если над MKR Zero установлен щит, длину столба можно уменьшить, чтобы учесть это, с помощью настройки параметров. Глубину крышки также можно увеличить, чтобы освободить место.

Перфорация в корпусе (если она есть) не требует внутренних опор, по крайней мере у моего принтера.
Пост-печать

Крепления для фиксации корпуса

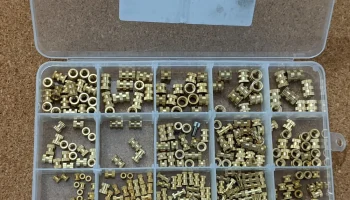

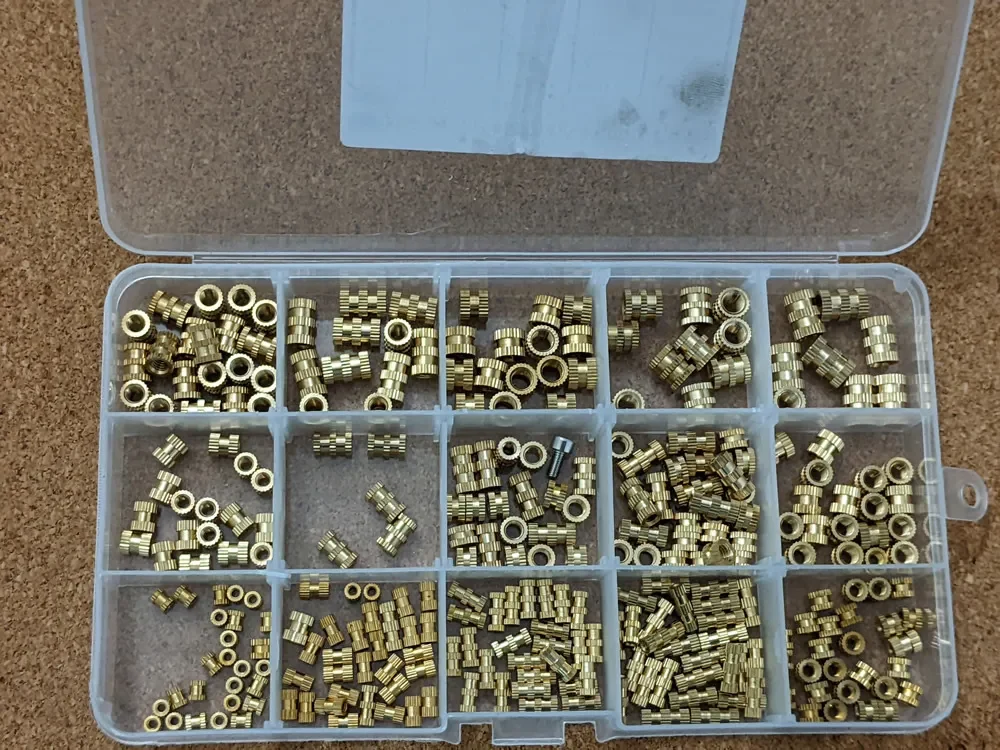

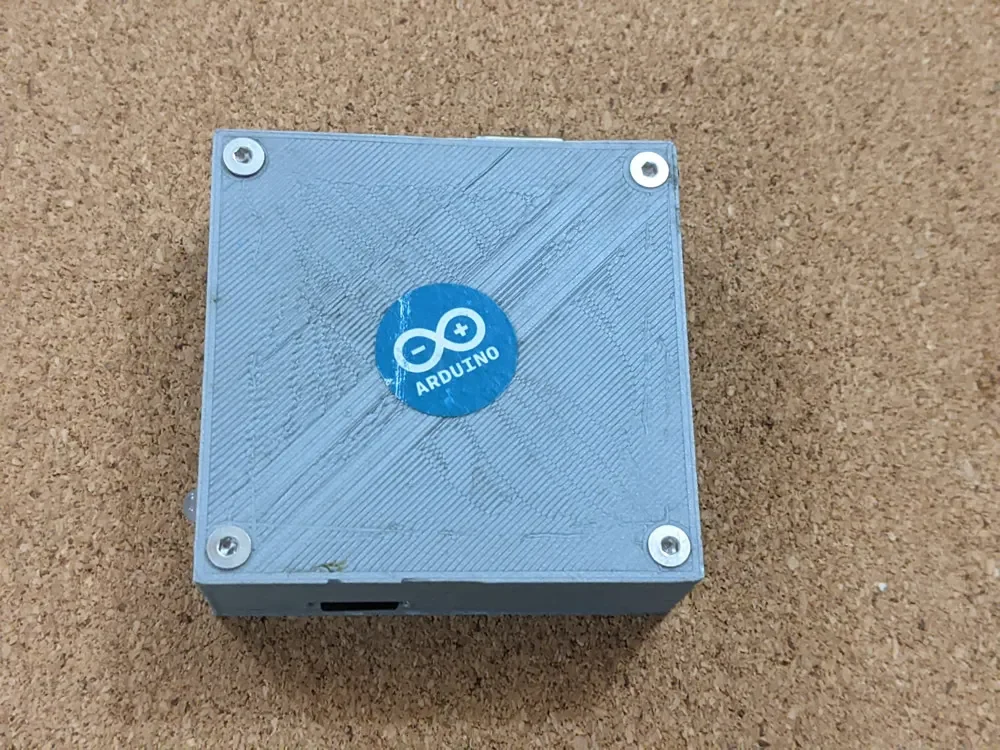

Крышка коробки удерживается на месте установочными винтами csk. Они ввинчиваются через крышку в латунные гайки с накаткой, вставленные в отверстия в креплениях цилиндра, напечатанных в правильных местах на коробке. Эти гайки с накаткой устанавливаются в коробку путем нагревания паяльником и осторожного вставления в отверстия нужного размера. Если установлен 7805 или другой компонент, он удерживается на месте аналогичным образом.
