Настенный корпус Arduino с ЖК-дисплеем и переключателем.....

Это сервопривод с контролем температуры/переключателем для основного использования в качестве автоматического переключателя заслонки HVAC.

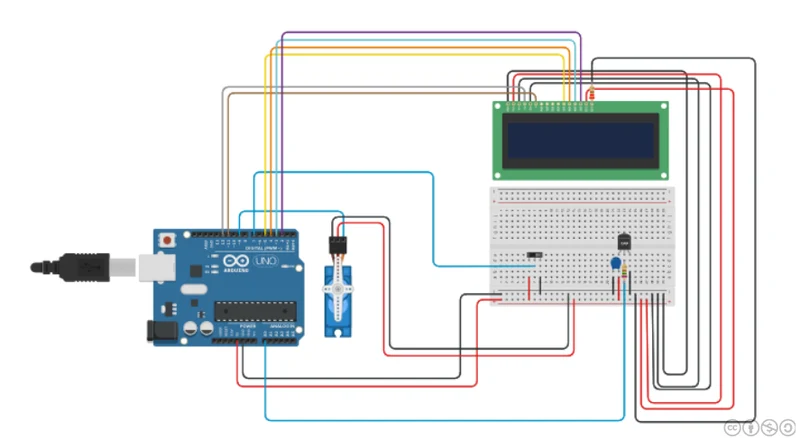

TinkerCAD для электроники и кода: https://www.tinkercad.com/things/0S342YWoXd1?sharecode=c5gJuX8IBHWTbQRgcOGsQh9mVybTqhOPt555Da2XERs

Конкретные части этого проекта:

Датчик температуры ТМП36

SG90 9g сервопривод

Этот переключатель: https://www.amazon.com/DIYhz-50Pcs-Solder-Position-Switch/dp/B0799R529Z/ref=pd_ybh_a_s ccl_114/142-5479419-6266918?pd_rd_w=nBBPg&content-id=amzn1.sym.67f8cf21-ade4-4299-b433 -69e404eeecf1&pf_rd_p=67f8cf21-ade4-4299-b433-69e404eeecf1&pf_rd_r=NEJCE5T8JB8JQT10DWJ Y&pd_rd_wg=691j8&pd_rd_r=14c62ae9-27d1-4a87-b8b3-fe54ea3b497c&pd_rd_i=B0799R529Z&psc=1

Этот ЖК-дисплей:

https://www.amazon.com/SunFounder-Backlight-Raspberry-Character-Background/dp/B071Y6JX3H/r ef=pd_ybh_a_sccl_112/142-5479419-6266918?pd_rd_w=nBBPg&content-id=amzn1.sym.67f8cf21-ade4- 4299-b433-69e404eeecf1&pf_rd_p=67f8cf21-ade4-4299-b433-69e404eeecf1&pf_rd_r=NEJCE5T8JB8JQT 10DWJY&pd_rd_wg=691j8&pd_rd_r=14c62ae9-27d1-4a87-b8b3-fe54ea3b497c&pd_rd_i=B071Y6JX3H&th=1

Сборка:

Вставьте Arduino (отломите два контакта, ближайшие к отверстию для портов. Без этого Arduino не встанет).

Прикрепите проводку

Зажим на перфорированной доске

Прикрепите ЖК-дисплей и переключатель (для ЖК-дисплея может потребоваться небольшое количество клея CS)

Прикрепите ЖК-дисплей к коробке (обязательно проложите провод к сервоприводу сбоку от коробки и сделайте его достаточно длинным, чтобы добраться до демпфера. Возможно, вы захотите добавить разъемы для этой части, чтобы ее можно было перемещать.)

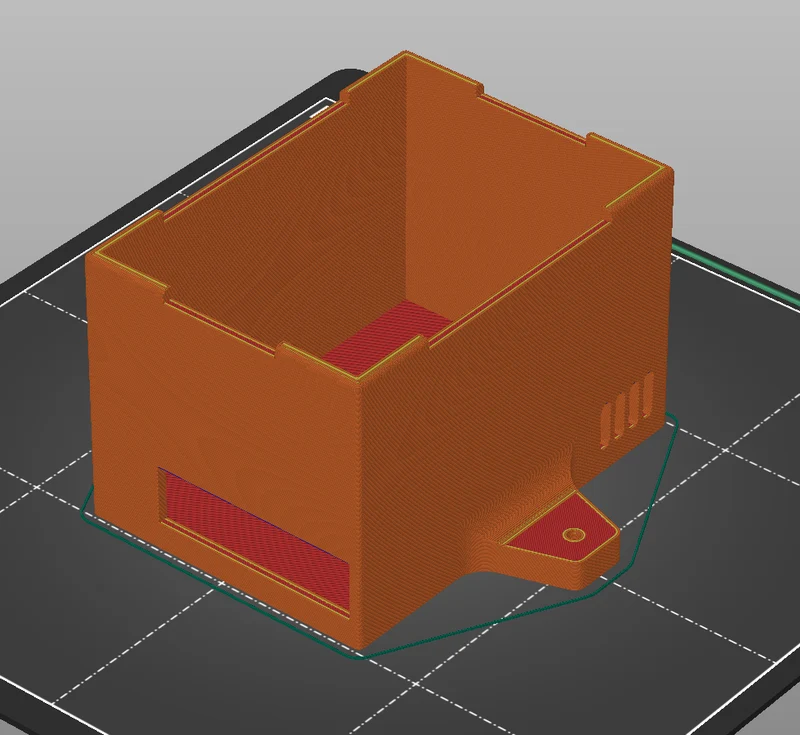

Монтажная коробка (шурупы подойдут, можно просверлить отверстия для регулировки)

Сборка адаптера:

Привинтите «замок» к сервоприводу поверх вкладыша сервопривода.

Принудительно вставьте «ключ» в замок

Прикрепите «ключ» к управлению заслонкой

Монтаж сервопривода:

Это можно сделать по усмотрению пользователя, непосредственно над регулятором заслонки.

Это полезный файл для монтажа (не мой): https://www.printables.com/model/301229-sg90-servo-mount/files

Отказ от ответственности:

По большей части это был просто забавный проект, который, как я полагал, мог бы помочь некоторым людям, которые искали самостоятельное решение для регулировки заслонок HVAC в зависимости от температуры. Я могу или не могу обновить это в будущем, чтобы сделать его лучше. Используя этот проект и файлы, вы соглашаетесь не возлагать на меня ответственности за любой ущерб, причиненный вам или любому имуществу. Я лишь немного протестировал это (пока все было нормально), поэтому, если что-то пойдет не так, дайте мне знать, чтобы я мог предупредить людей/обновить проект, но знайте, что я не несу ответственности за то, что этот проект вызывает проблемы. Используйте на свой страх и риск. Также, пожалуйста, соблюдайте лицензию на этот проект.
