Счетчик и тахометр с OLED-дисплеем

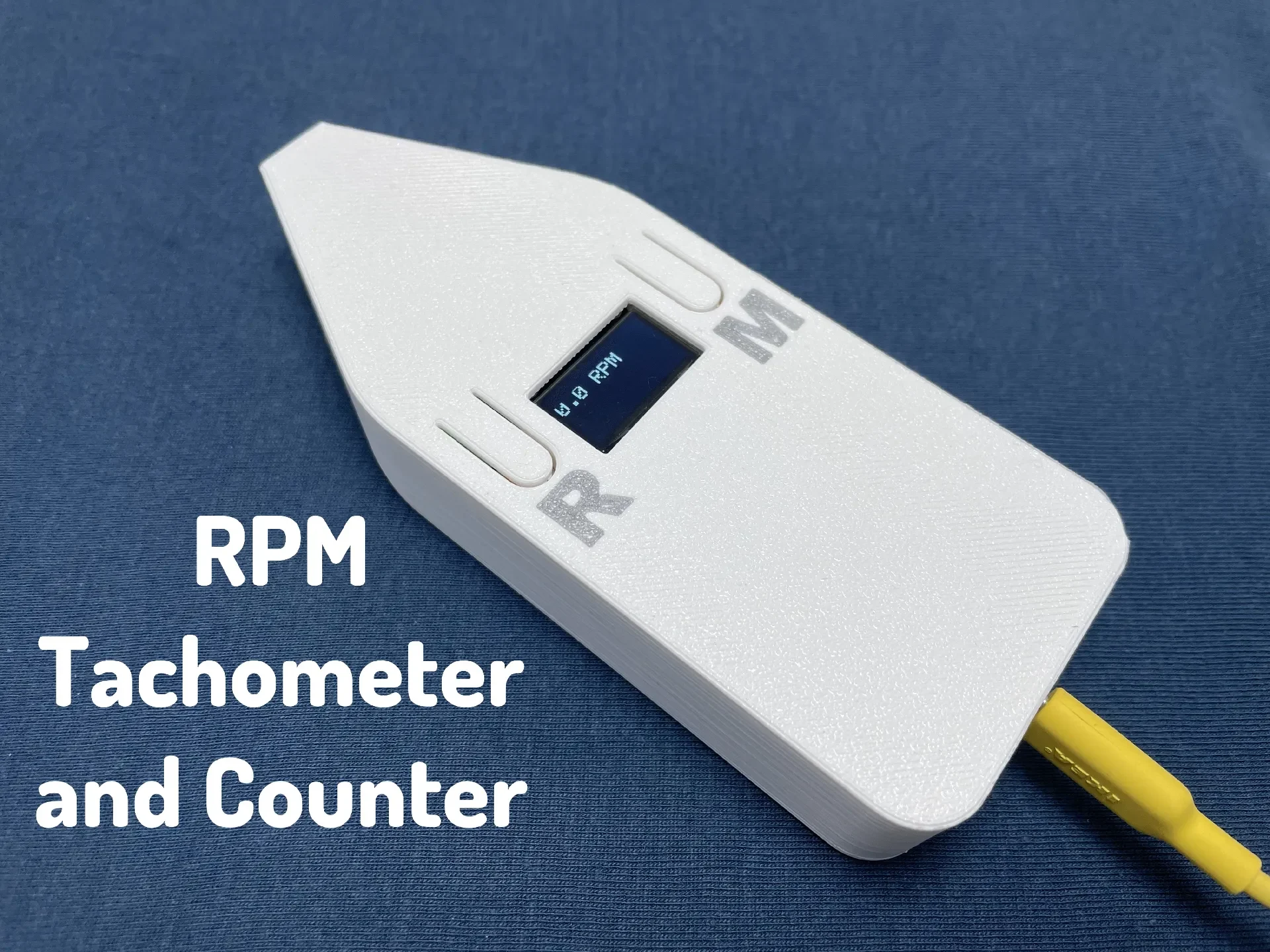

Счетчик предметов и тахометр с OLED-дисплеем — проект Arduino

Этот проект на базе Arduino объединяет две функции измерения в одну компактную систему с использованием OLED-дисплея. В режиме счетчика объектов он обнаруживает и подсчитывает объекты, проходящие перед ИК-датчиком, отображая общее количество на экране. В режиме тахометра он измеряет скорость вращения (в об/мин) на основе временного интервала между последовательными объектами, предполагая, что каждый объект соответствует одному обороту.

Две кнопки позволяют пользователю:

Сбросьте счетчик или показание оборотов в минуту.
Переключение режимов между «Счетчиком объектов» и «Тахометром».

Он совместим как с Arduino Uno, так и с классическим Arduino Nano, используя интерфейс I2C для отображения и аналоговый вход для считывания показаний датчиков.

Код Arduino загружен в формате текстовой документации.

Используйте Arduino IDE для загрузки кода.

После загрузки и установки Arduino IDE установите в Arduino следующие библиотеки.

u8g2
Adafruit_GFX.h
Adafruit_SSD1306.h

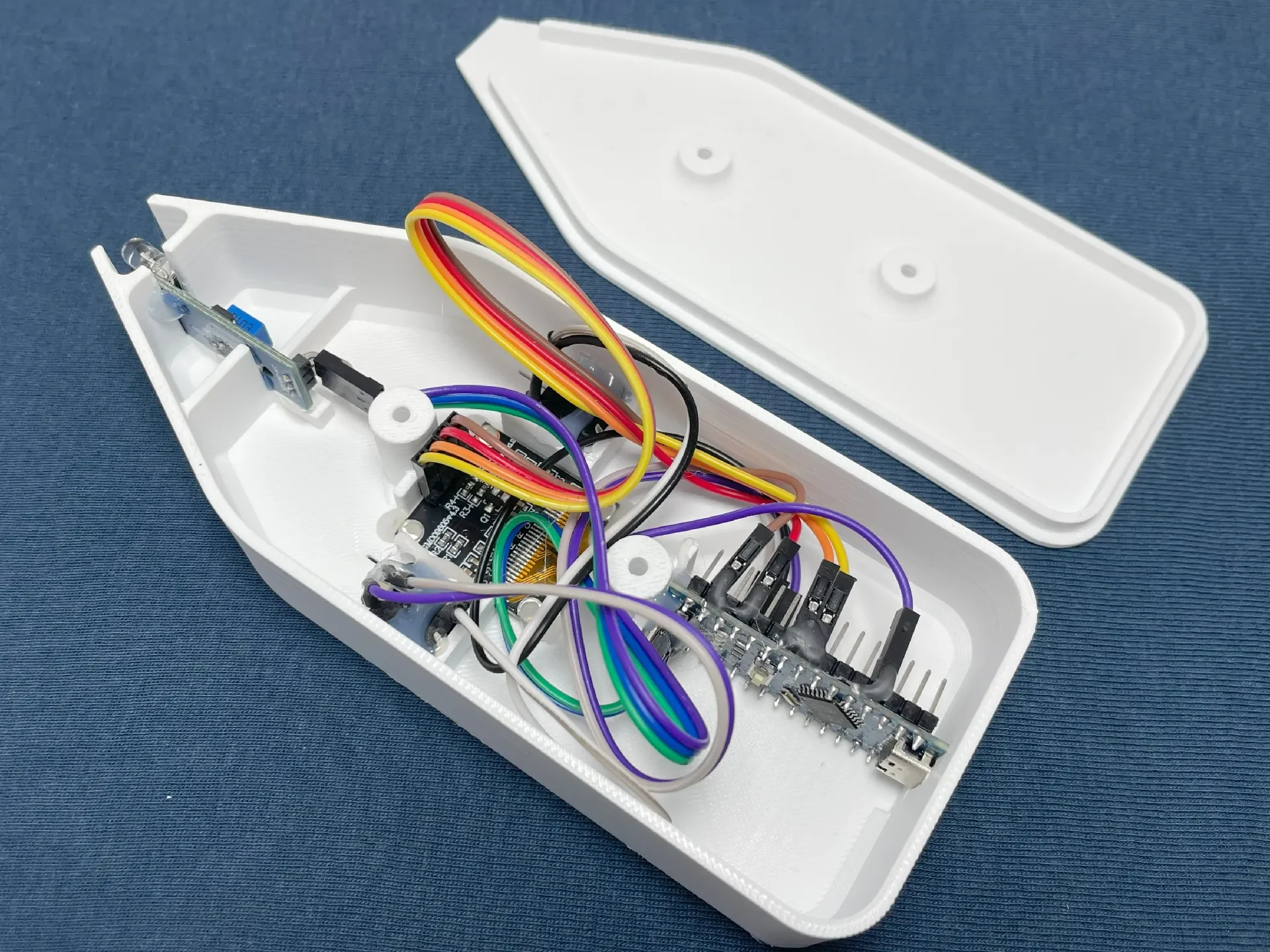

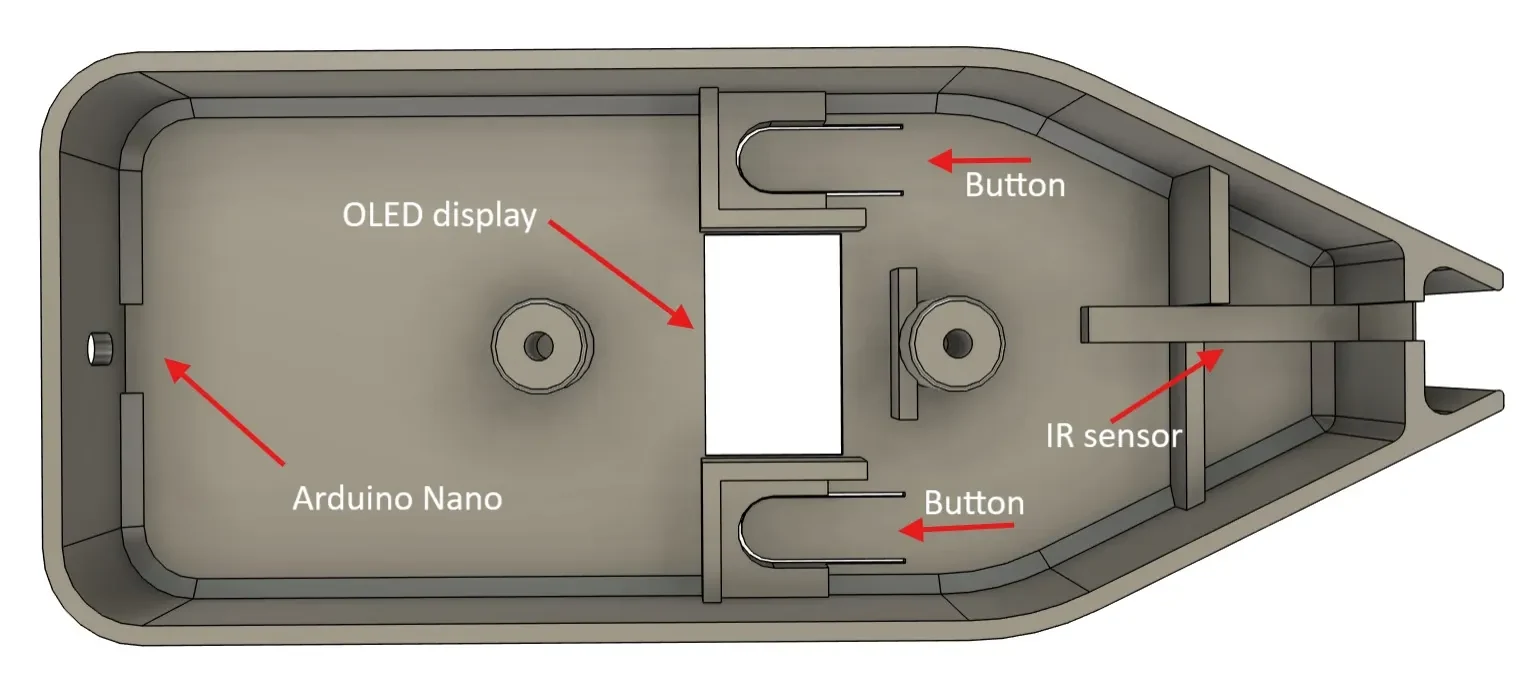

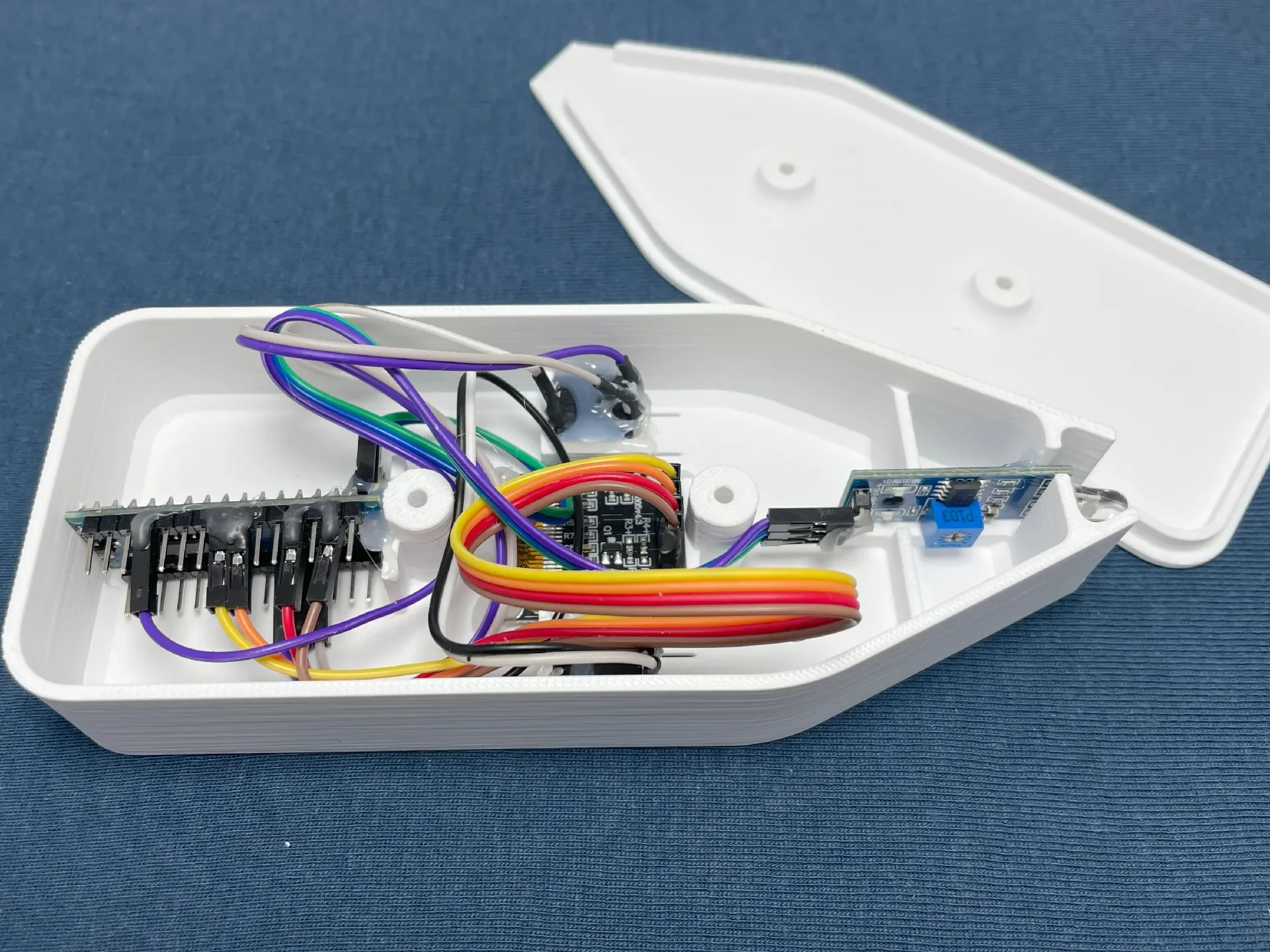

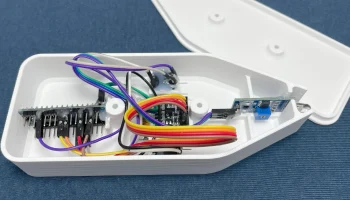

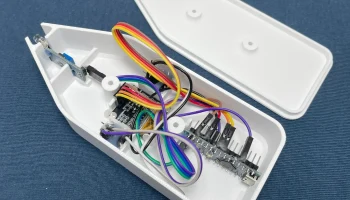

Инструкции по сборке. И материал

Ардуино Нано
Дисплей OLED SSD1306 (I2C)
Две кнопки (12*12)
11 проводов.

Схема подключения кабеля.
