Обновление от 23 апреля 2025 г.

О нейлоновых установочных винтах

Нити не обязательно прочно удерживаются внутри отверстия. Я добился успеха с ними, хотя в нескольких отношениях

Пока ручка выключена, поверните установочный винт на минимальную глубину, необходимую для удержания ручки на месте, не смещая ее вверх при повороте. Затем установите ручку, и она должна чувствовать себя плотно. Запланируйте несколько попыток.
Характеристики усадки нитей различаются. Некоторые из моих ручек идеально удерживают установочный винт на месте.

Обновление от 10 апреля 2025 г.

Самодельные нейлоновые установочные винты

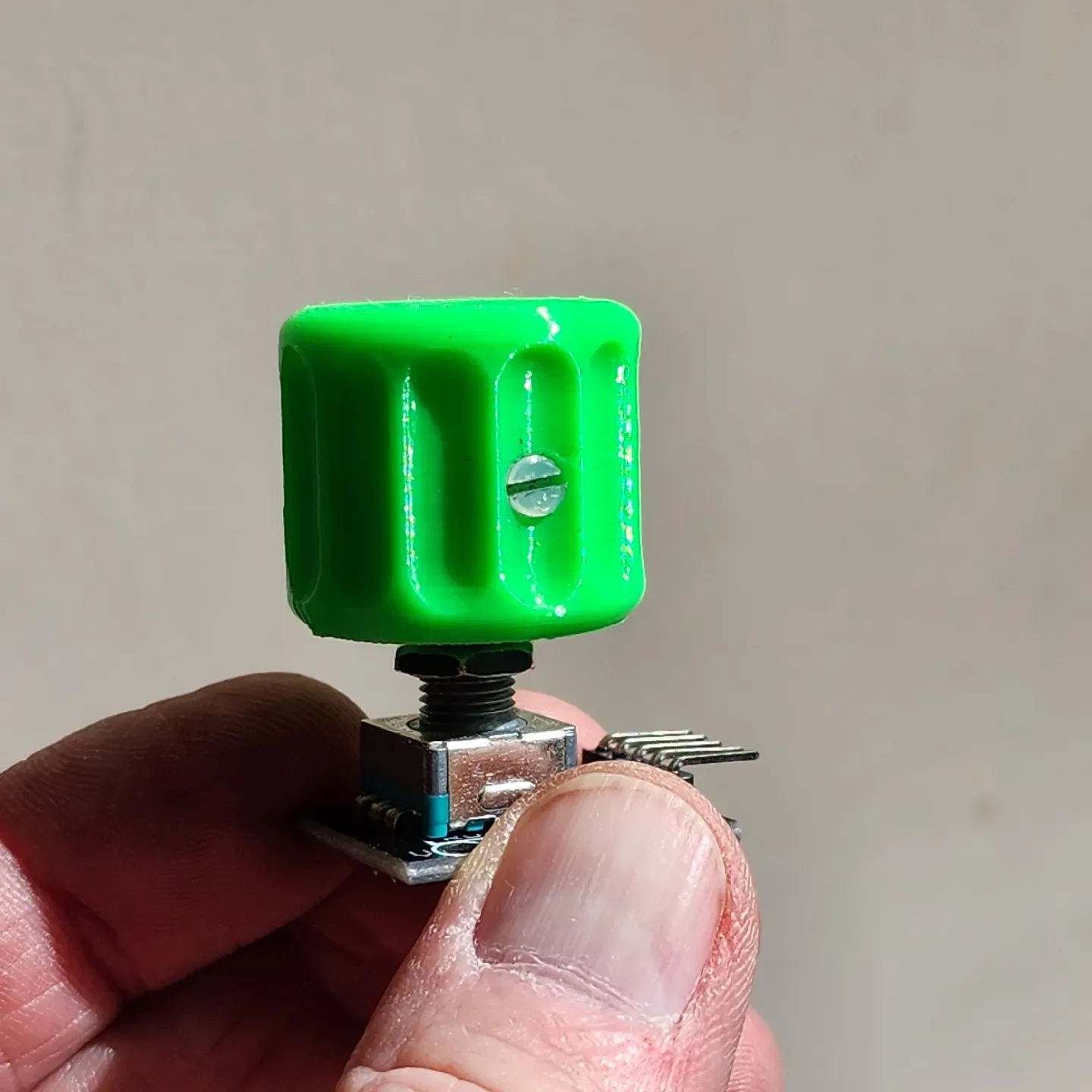

Используя нейлоновый стержень с резьбой 8-32, я обнаружил, что легко надежно закрепить ручку на валу, не вызывая разделения слоев.

Нужен

Нейлоновый стержень с резьбой 8-32 (11 мм или длиннее)
Три гайки с резьбой 8-32.
Хобби Нож
Мини Ножовка
тиски
Шарпи (хорошо)

Как

Отрежьте нейлоновый стержень с резьбой длиной 11 мм.
Используйте канцелярский нож, чтобы очистить плоский конец.
Навинтите три гайки с резьбой 8-32 на стержень, оставив 4 мм открытыми.
Затяните гайки, чтобы закрепить стержень
Отметьте ручкой центральную линию, где будет происходить разрез.
С помощью пилы аккуратно прорежьте стержень примерно на 2,5 мм.

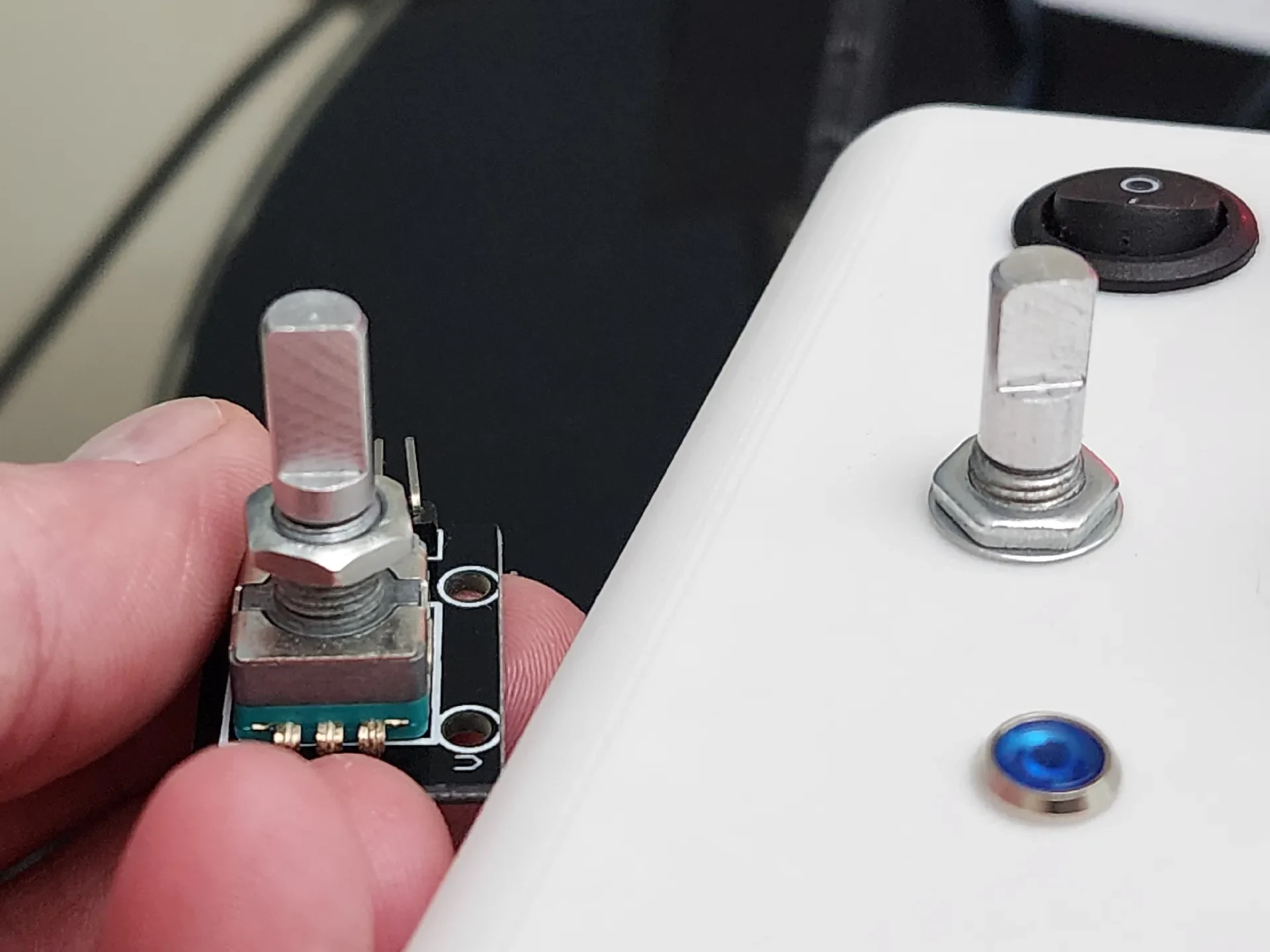

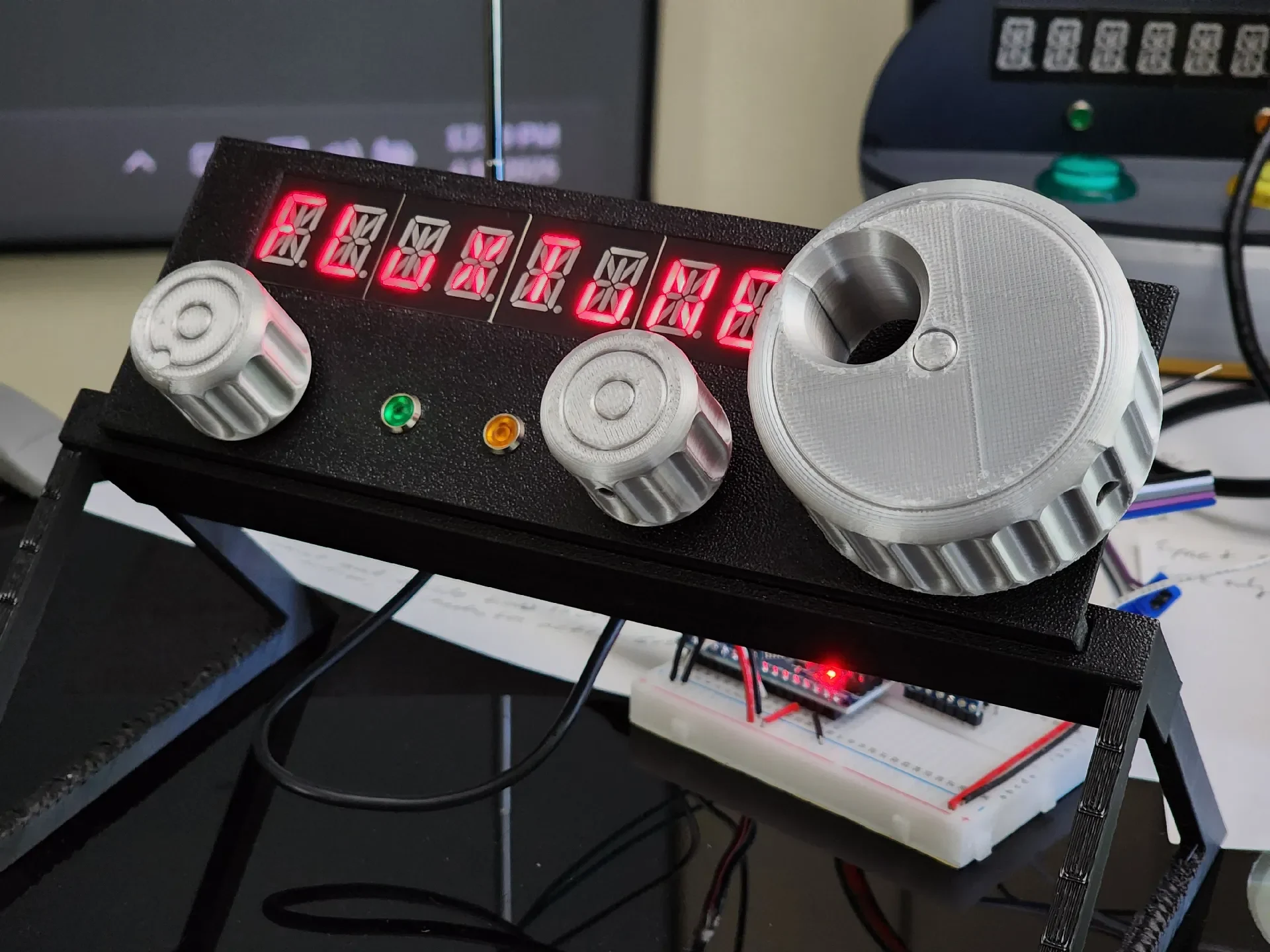

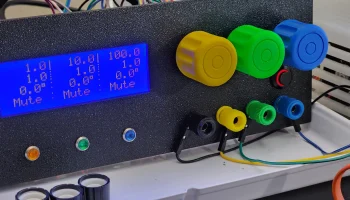

Набор ручек для использования со стандартными переключателями и потенциометрами энкодера Arduino.

Два основных типа

Ключевое крепление

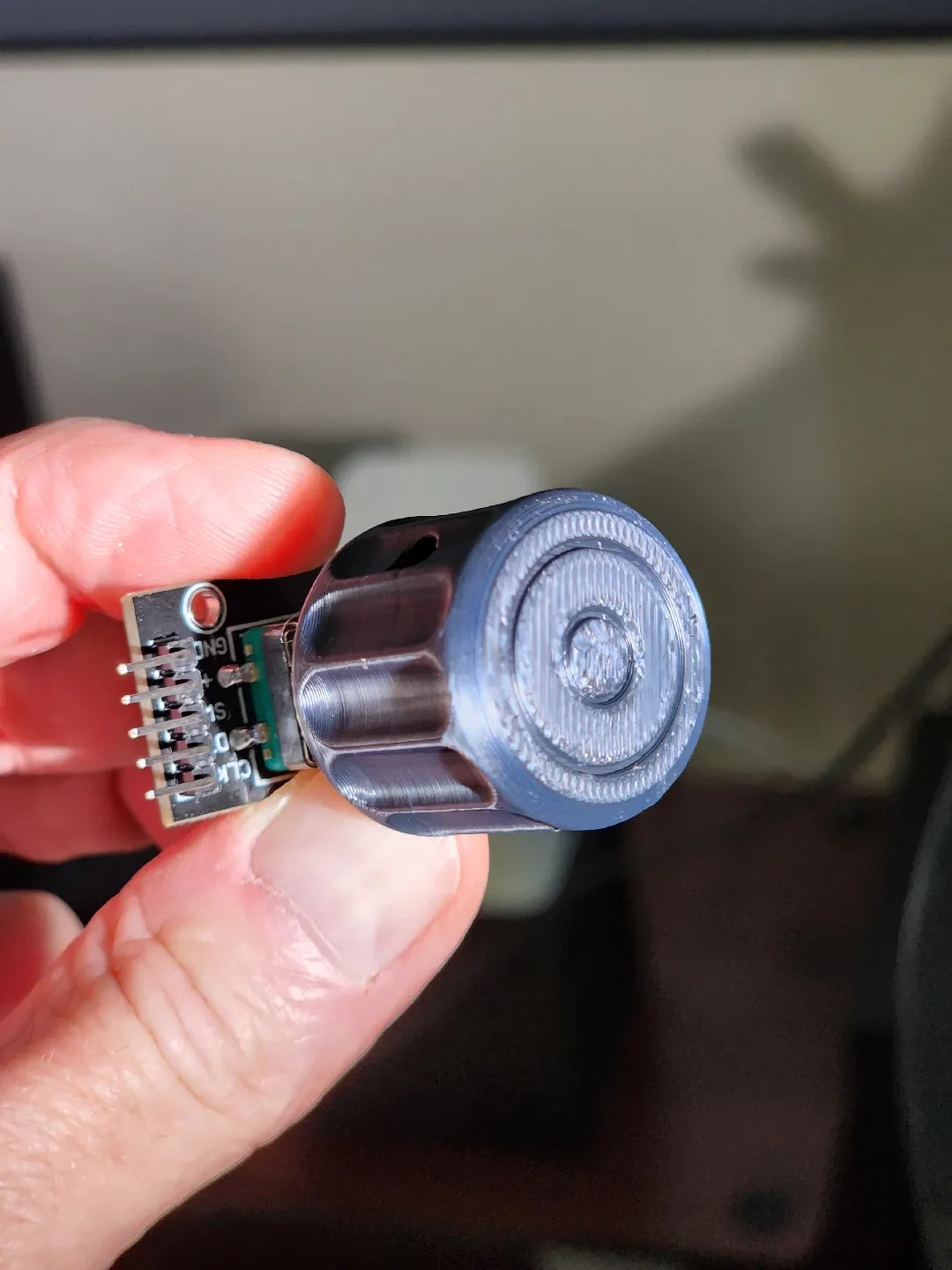

Пружинное крепление

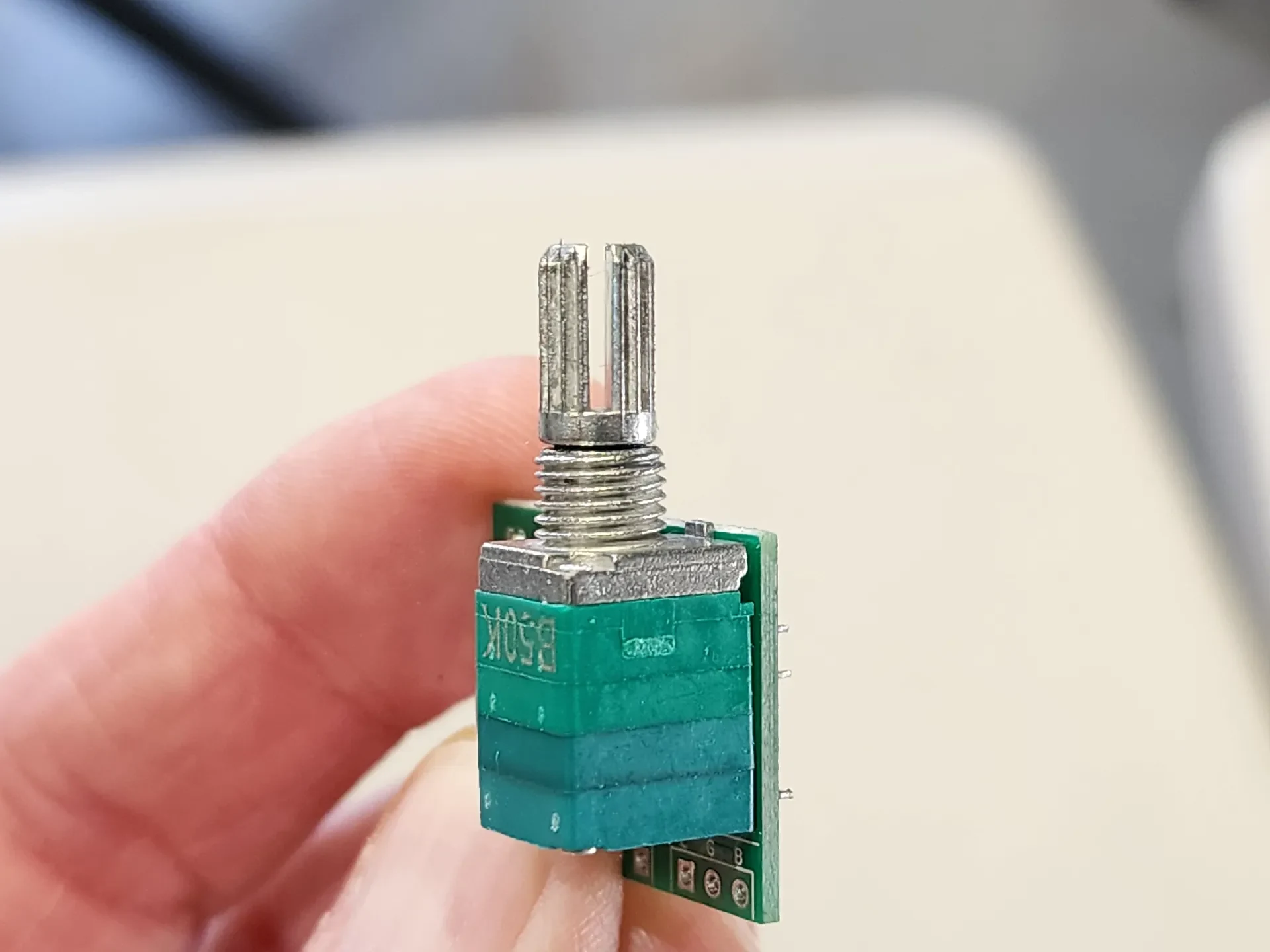

Два типа ключей

Высокий ключ
Ключевой низкий

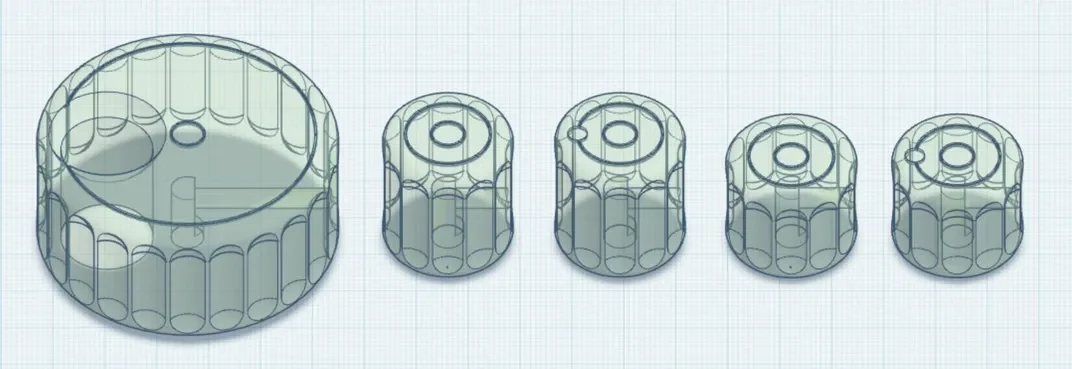

Типы ручек

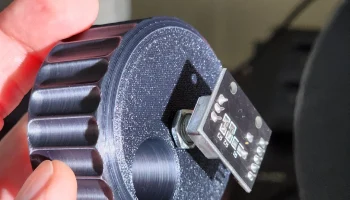

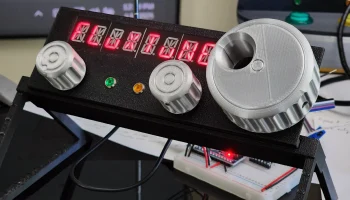

Ручка настройки диаметром 58 мм с отверстием для пальца диаметром 18 мм.

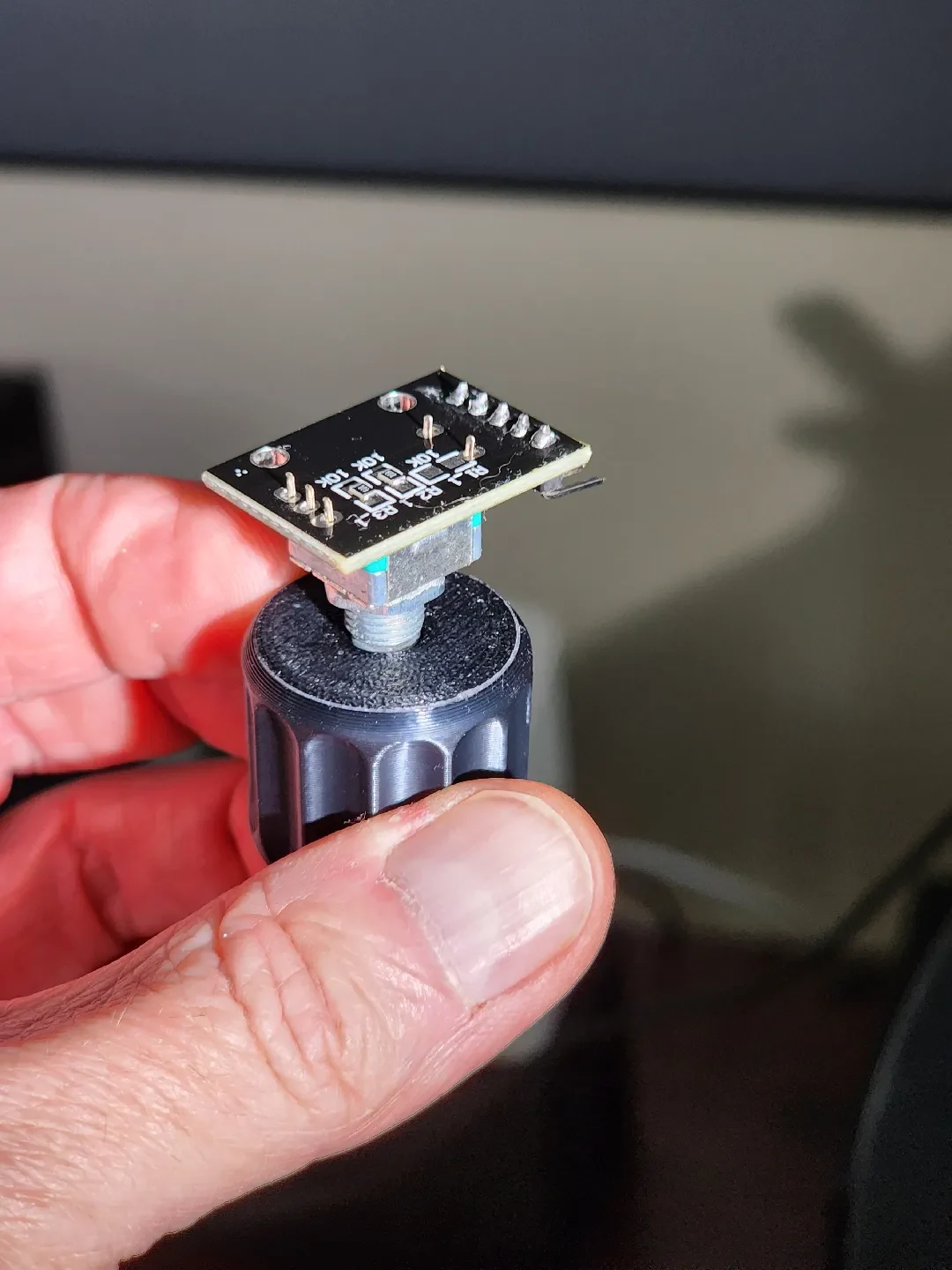

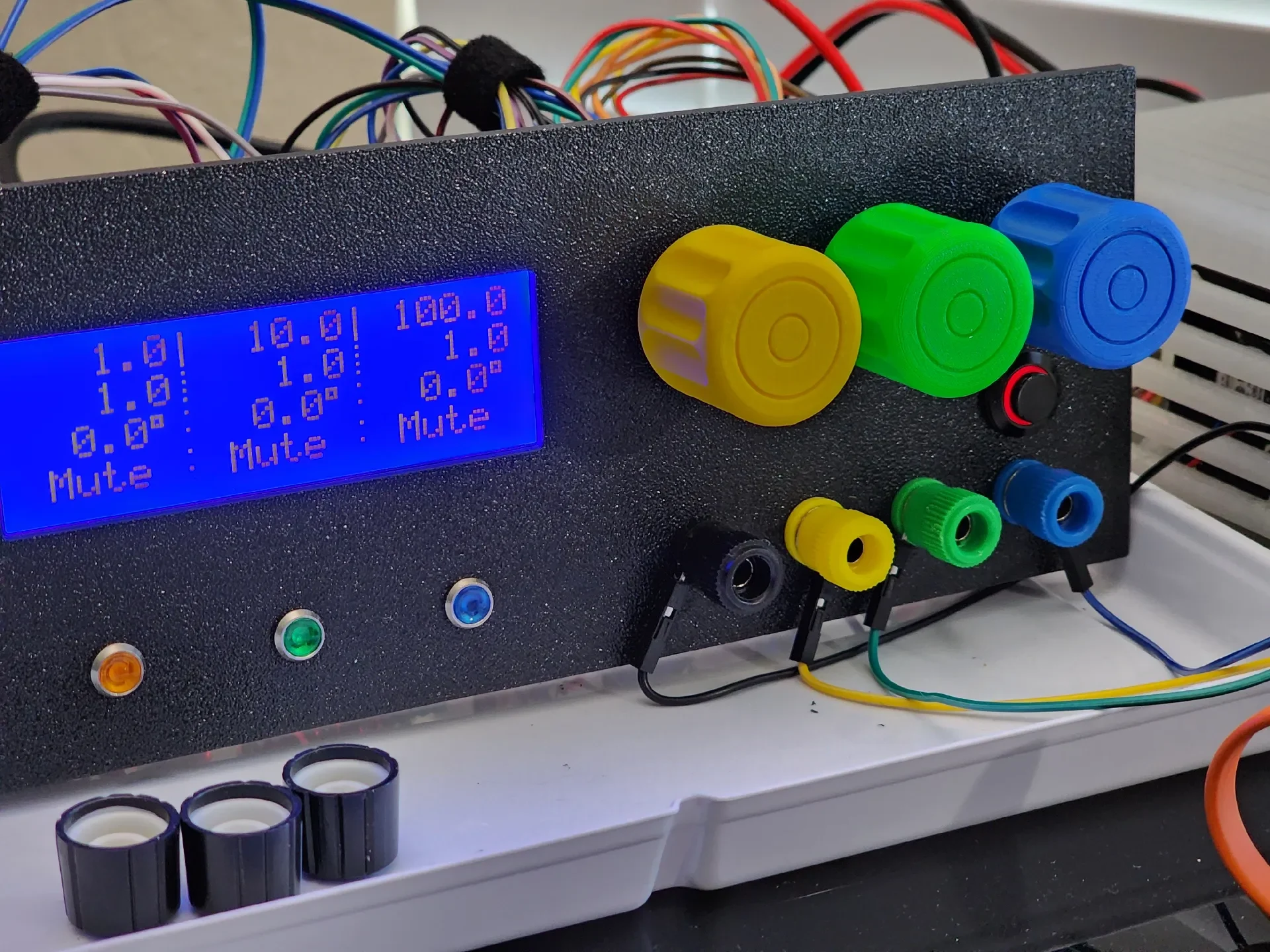

Ручка энкодера 25 мм, высота 28 мм
Ручка потенциометра 25 мм, высота 28 мм
Ручка энкодера 25 мм, короткая 22 мм
Ручка потенциометра 25 мм, 22 мм короткая

Установить отверстие

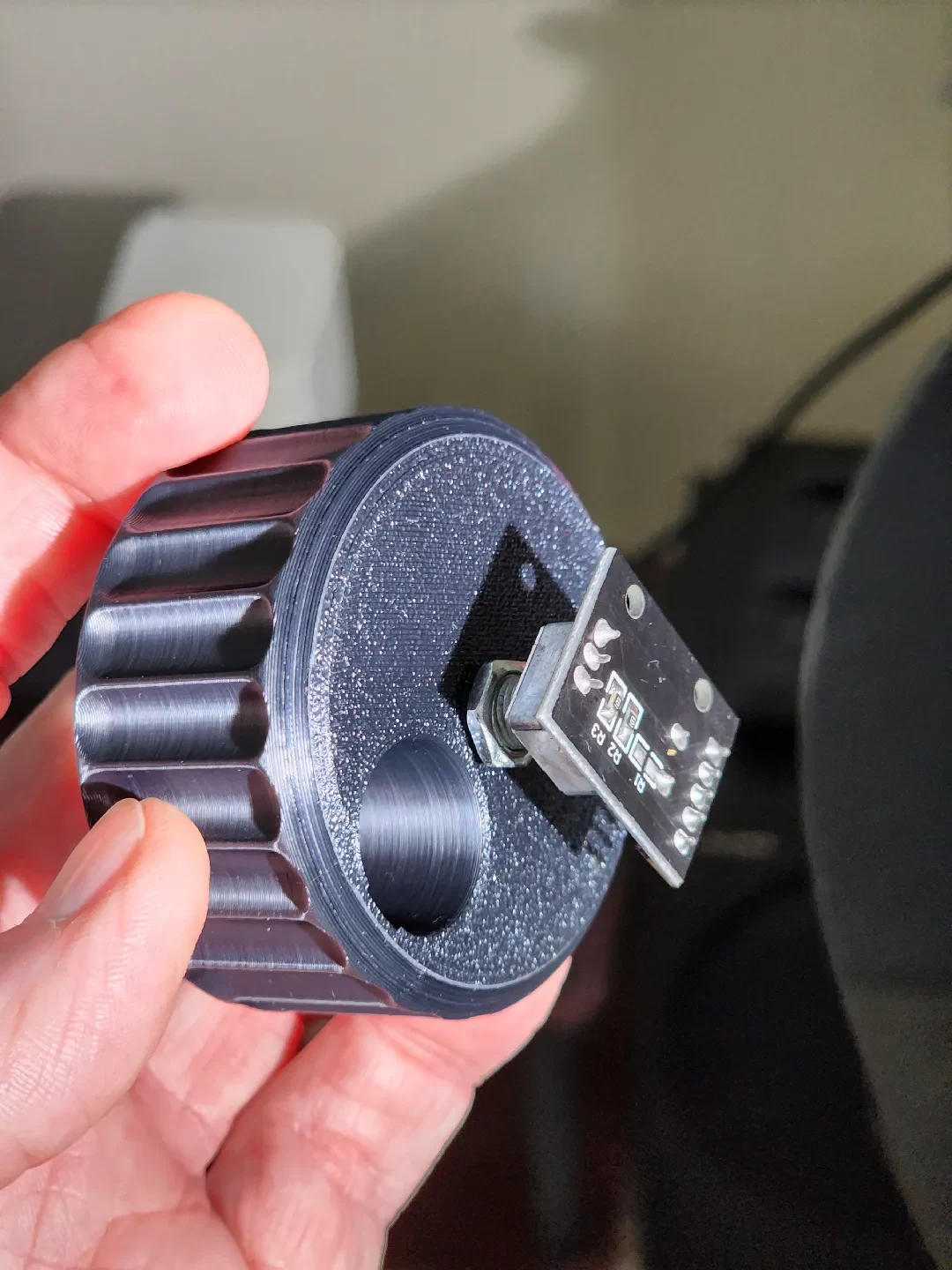

Каждая ручка представляет собой отверстие, перпендикулярное монтажному отверстию.
Это полезно для совмещения ручек со шпонками относительно вала энкодера.
Это также может быть полезно с нейлоновыми установочными винтами 8-32, но существует опасность разделения слоев.
Я рекомендую накрыть стержень небольшой полоской алюминиевой фольги, если необходимо, чтобы закрепить ручку.
Локтайт или клей тоже подойдут.

Источники моделей:

https://www.tinkercad.com/things/8Fi7UUcHyEe-encoder-knob-v6-keyed
https://www.tinkercad.com/things/eN2TN7qegpW-encoder-knob-v6-spring
