Корпус и крышка Arduino Pro Micro

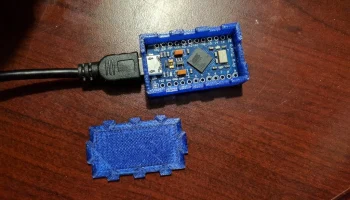

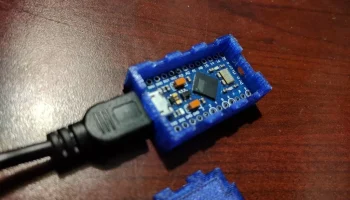

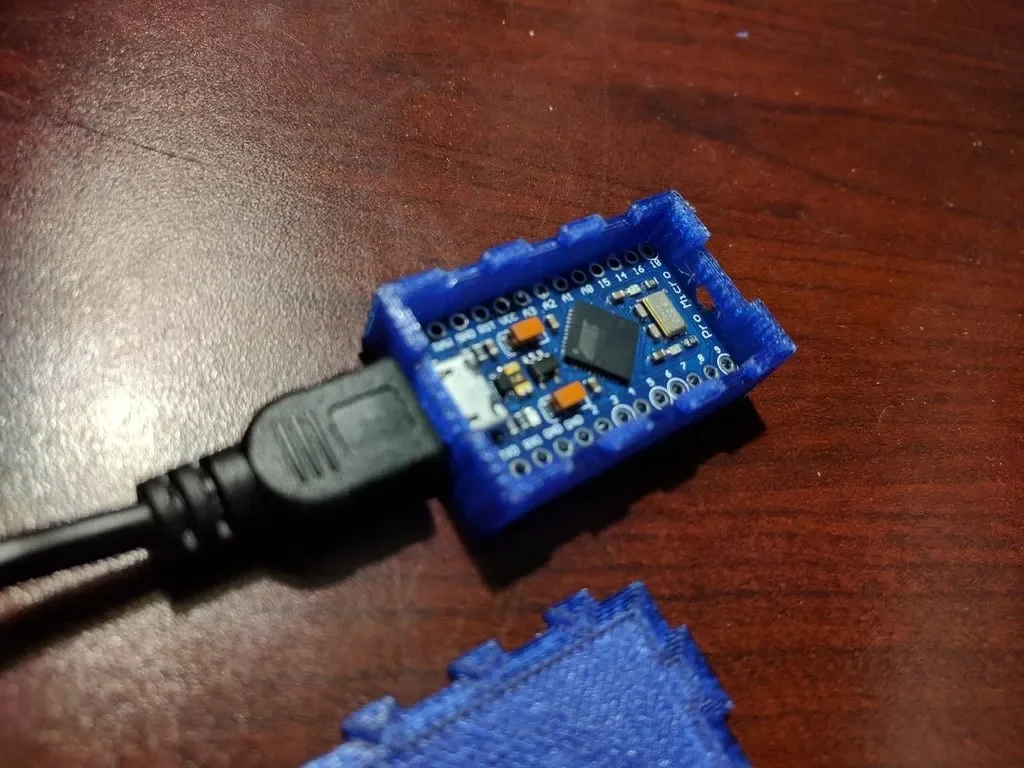

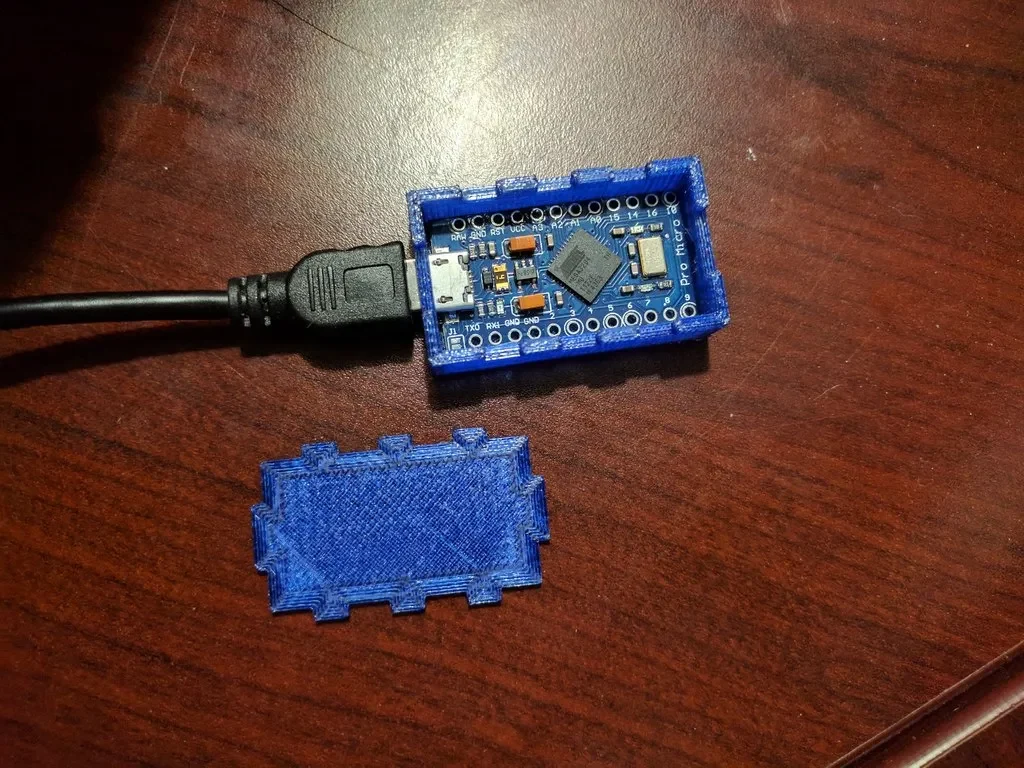

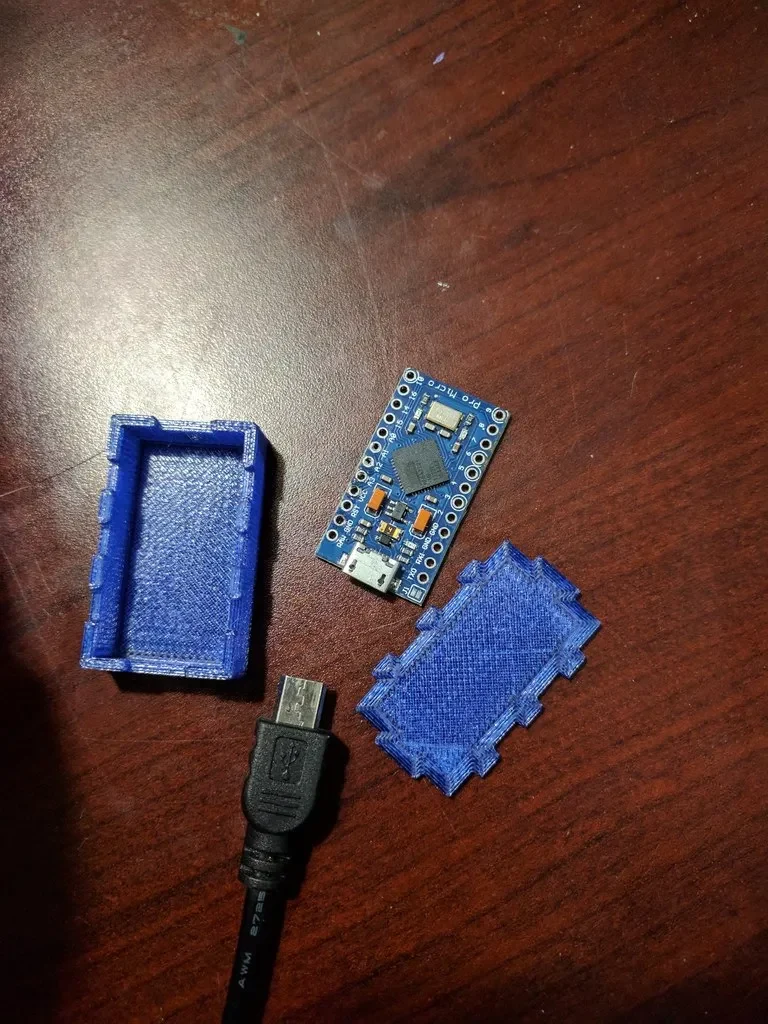

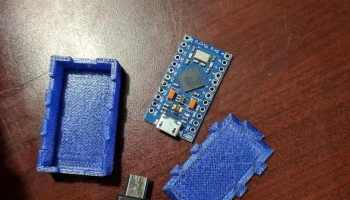

This is a simple case for an Arduino Pro Micro (sans pins and with a usb Micro connector as seen here.

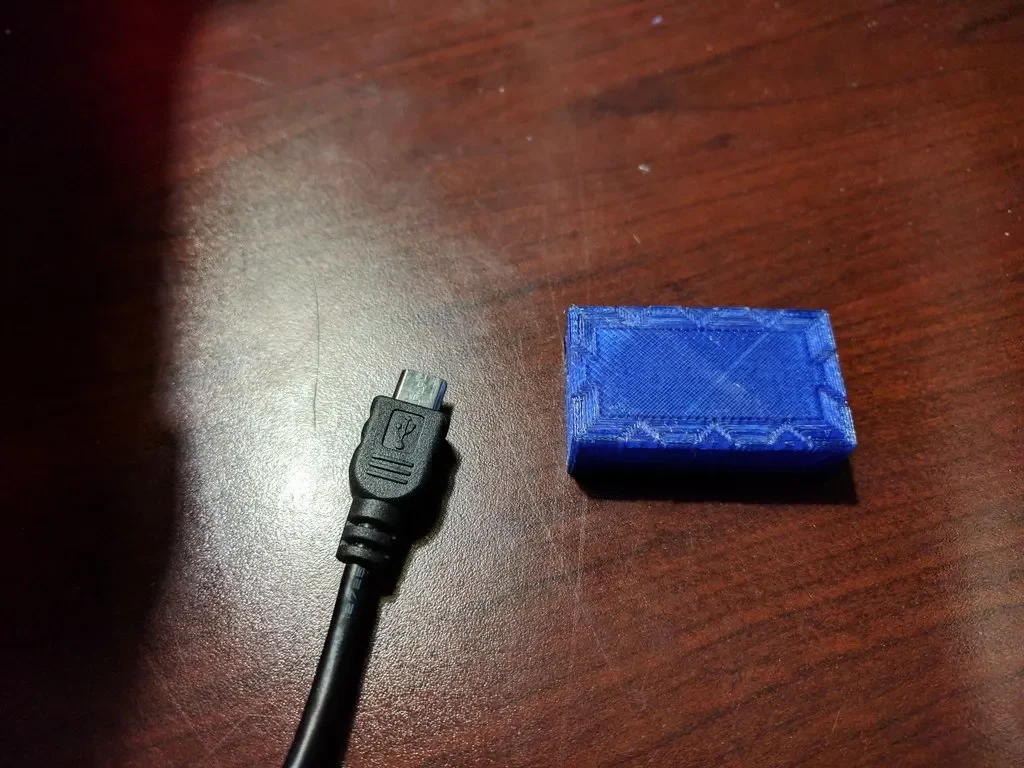

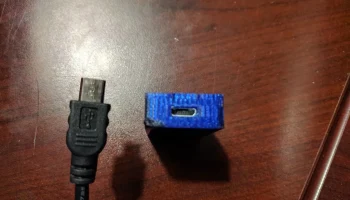

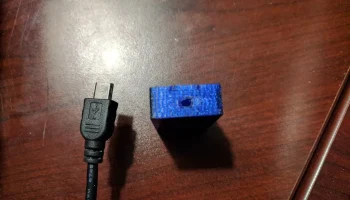

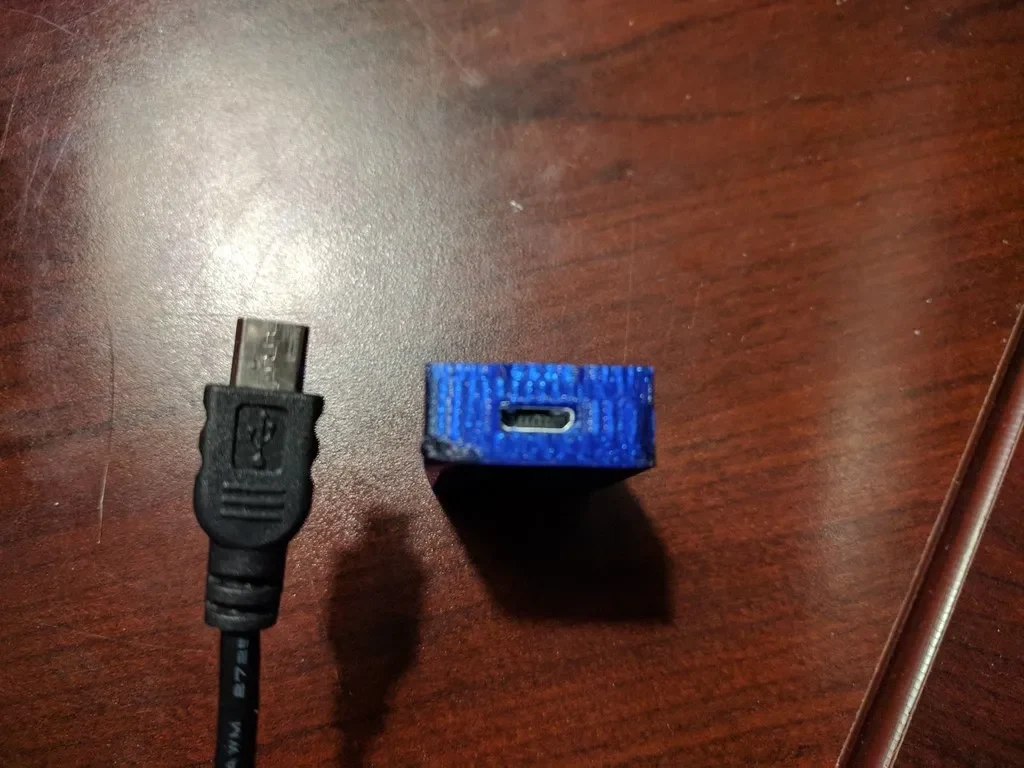

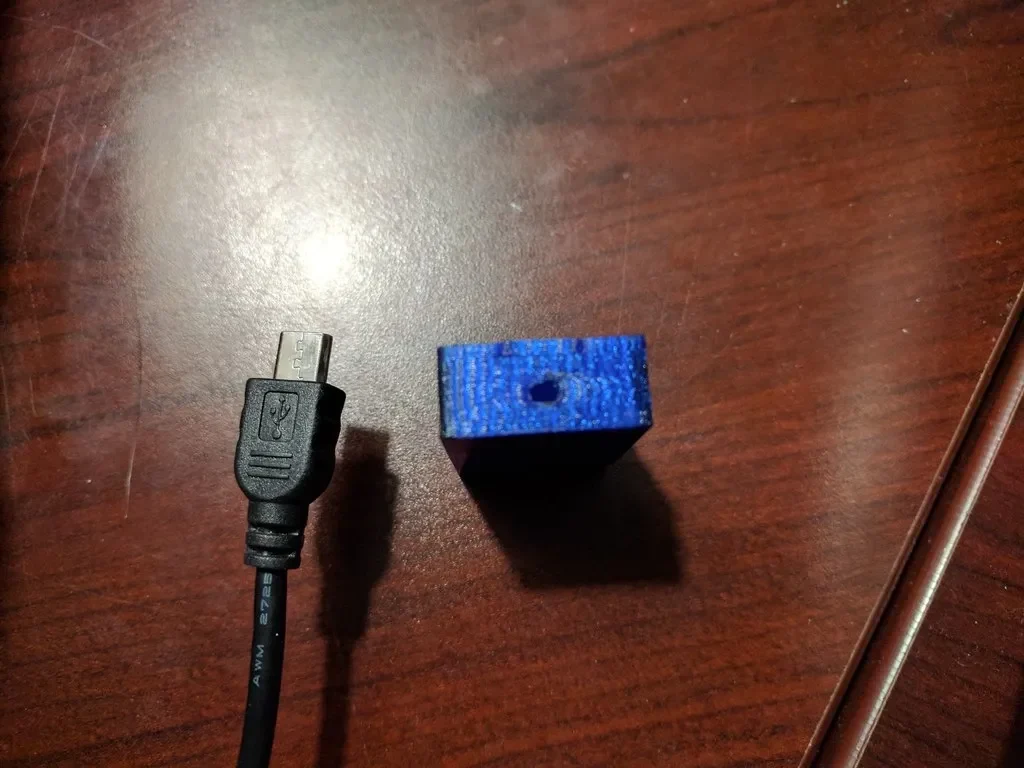

В корпусе имеется отверстие для разъема USB, а также отверстие диаметром 3 мм на противоположном конце для проводки.

Обновление: изначально это было указано для нано, на самом деле это для профессионального микро. Извините за это!

Настройки печати

Принтер:

Monoprice Maker Select Plus

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,1

Заполнение:

100%

Примечания:

Я напечатал это с помощью PETG, но это может быть что угодно.

Я также испо��ьзовал опоры из-за двух отверстий, но это может не понадобиться.

Будущие улучшения могут включать в себя небольшой удар, который удержит доску на месте и предотвратит дребезжание.

Как я это разработал ===================

Проектирование выполнено в FreeCAD (включая соответствующие файлы fcstd). Изначально коробка была гораздо глубже (10мм, а не 8), но я опустил профиль, чтобы упростить его.

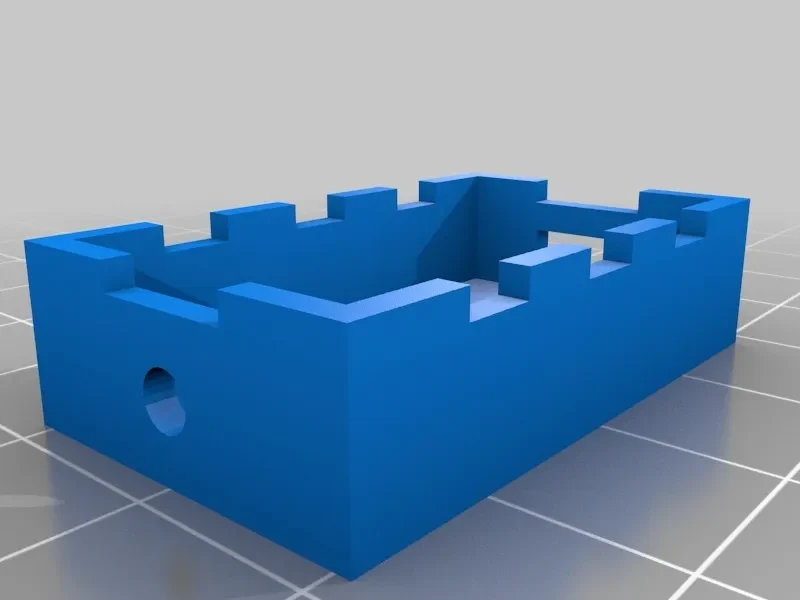

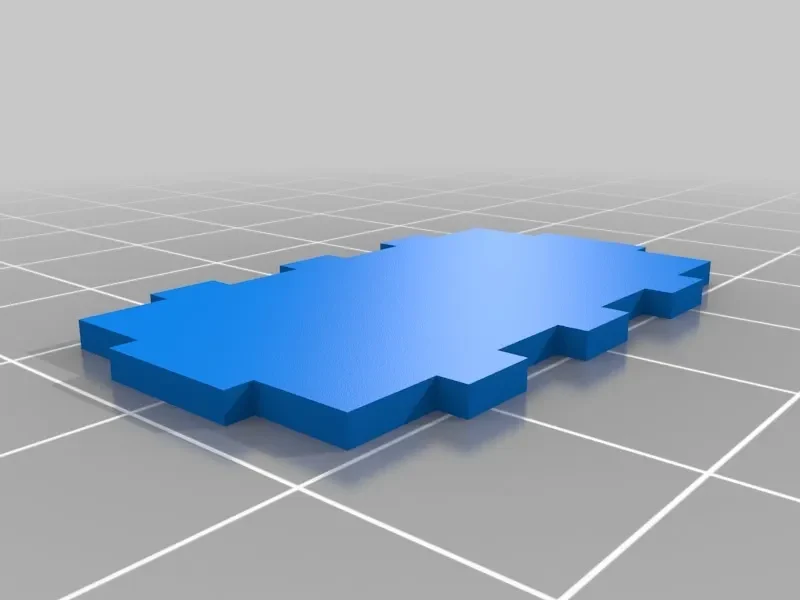

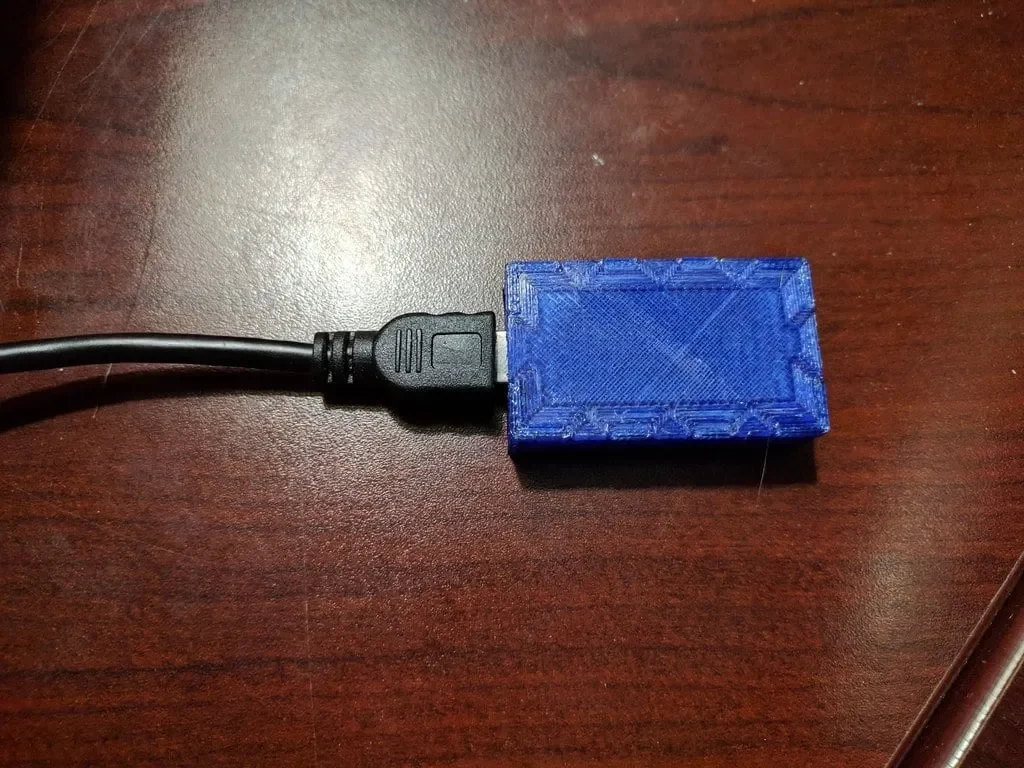

Верхняя часть защищена серией зубцов, которые можно использовать в качестве способа крепления корпуса к более крупному корпусу (например, к ЖК-дисплею).
