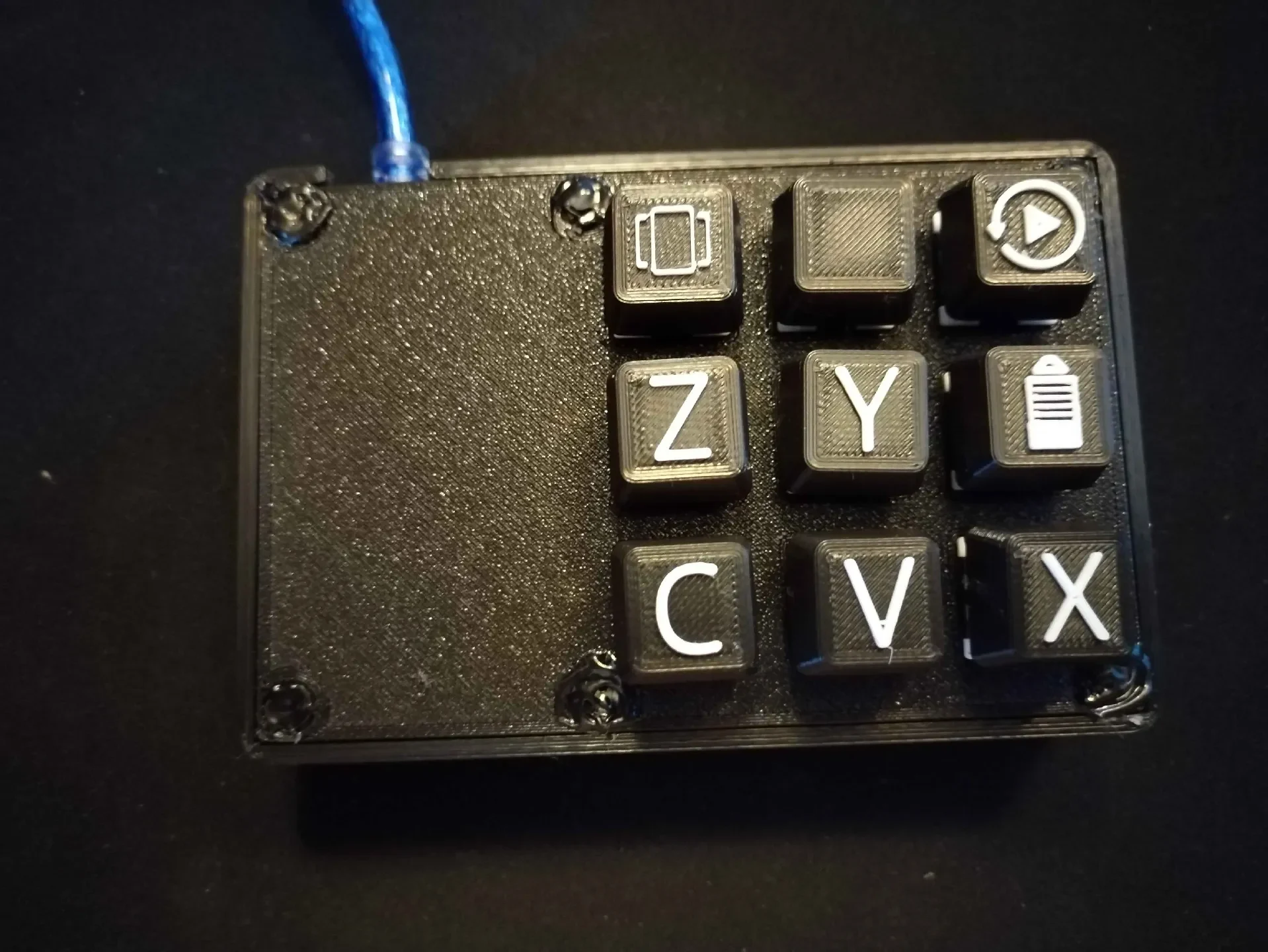

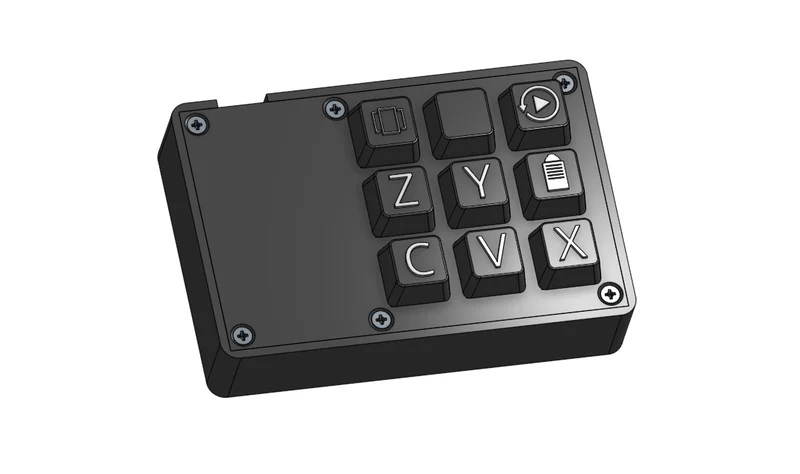

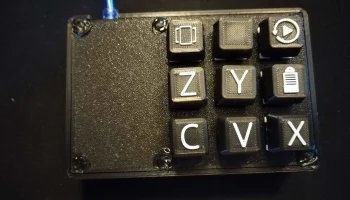

Ардуино Макропад

Требования:
1 х Ардуино Про Микро
1 кабель платы с проводами передачи данных (см. ниже)
6 винтов с потайной головкой M3x16 (также могут быть M3x12 или M3x18)
9 механических переключателей
9 диодов
Паяльник
1 мини-макет (необязательно)
Горячий клей или клейкая лента

Убедитесь, что USB-кабель вашей платы Arduino имеет провода для передачи данных, иначе ваша плата не сможет обмениваться данными с компьютером. Некоторые кабели поставляются только с проводами питания и без проводов для передачи данных.

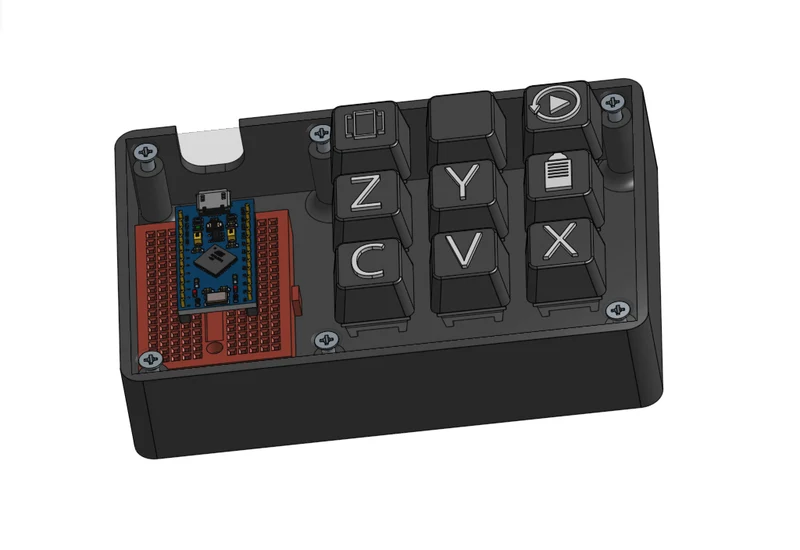

Мини-макет не является обязательным, я использовал его, потому что забыл добавить крепление для Arduino, поэтому я просто поместил его на макет и приклеил горячим способом к корпусу макропланшета. Следуйте приведенному ниже руководству, чтобы узнать, как подключить переключатели и почему важны диоды. Кодовая база платы загружена на страницу файлов.

ВАЖНО: Не начинайте подключать и паять переключатели, если они не вставлены в рамку площадки.

Учебник по проводке от Джо Скотто:

Переключатели и Arduino Pro Micro были куплены на AliExpress:
