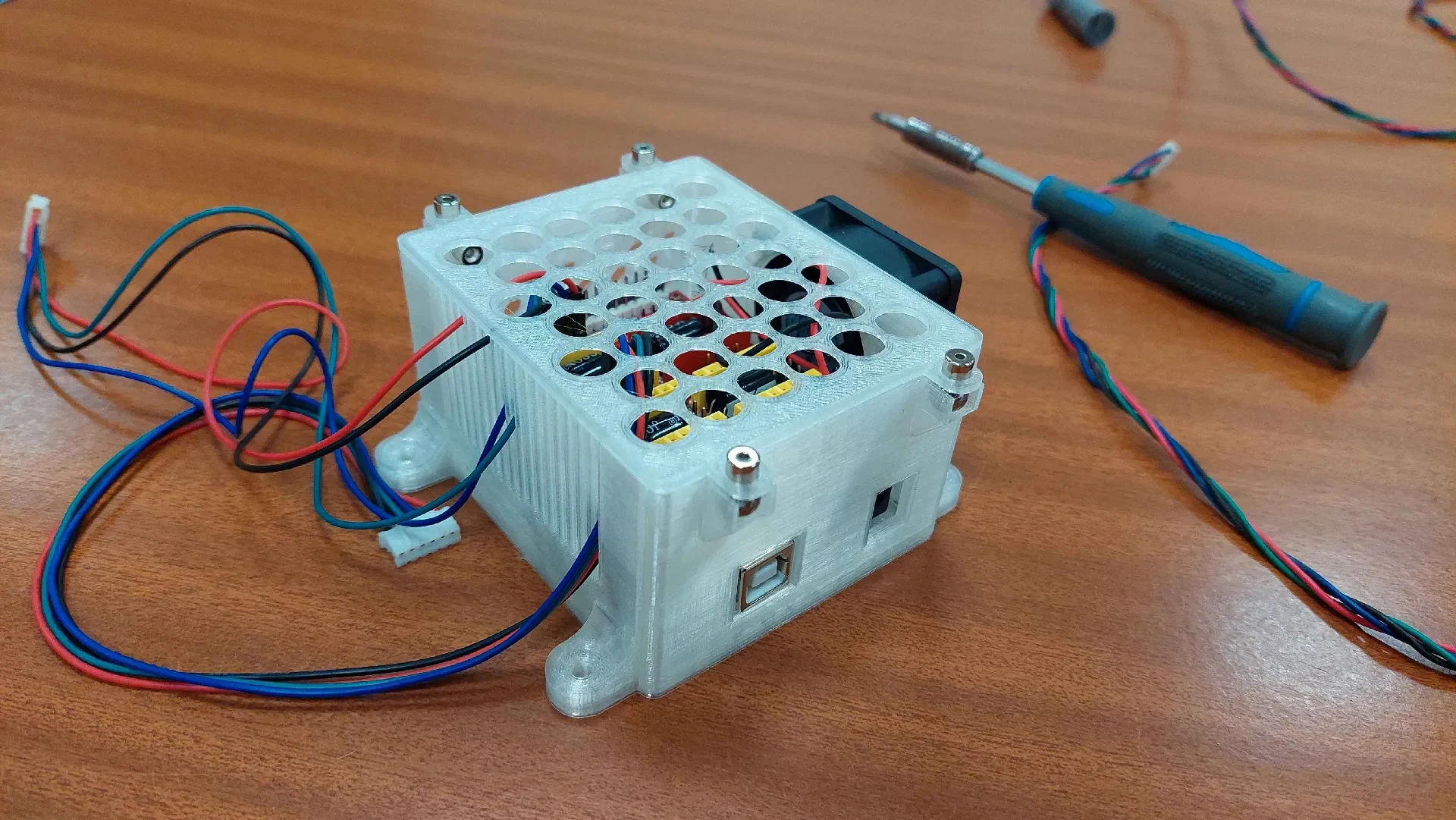

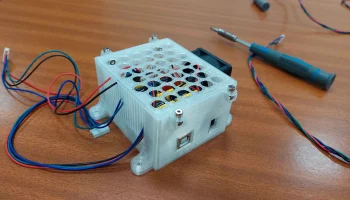

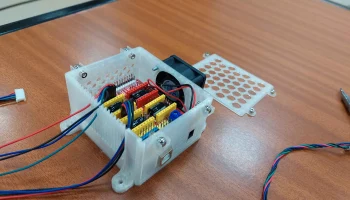

Настенный корпус Arduino Uno с крышкой на магните и выдви...

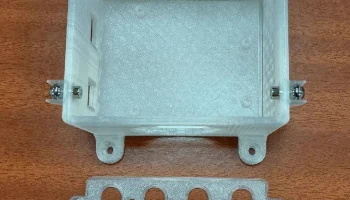

Кейс вдохновлен пользователем Thingiverse ggoss и пользователем Thingiverse modelatolyesi. Из первого были взяты ссылки на Arduino Uno, а также размеры и размеры вентилятора, второй вдохновил ножки для настенного монтажа с прорезями для винтов.

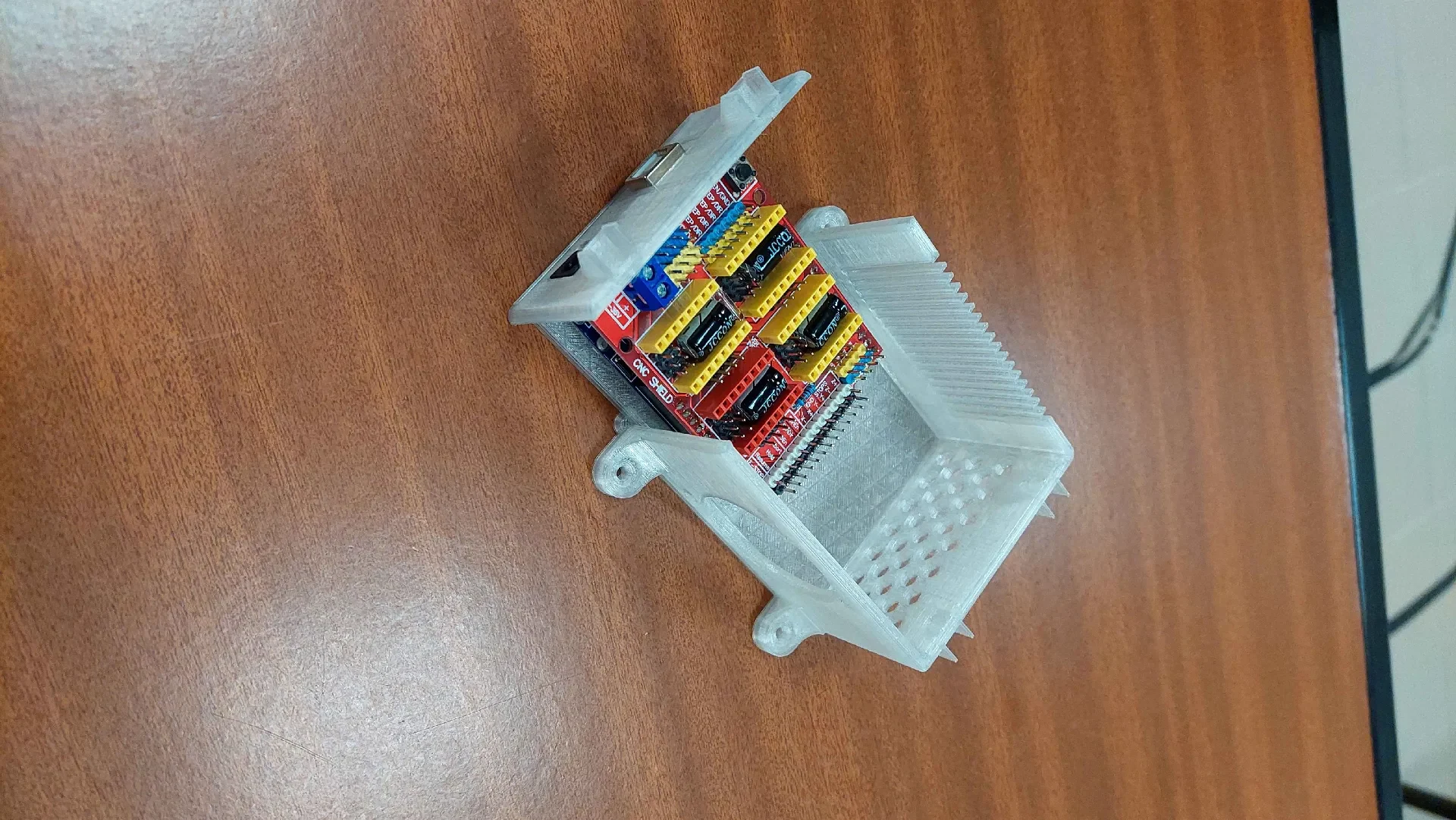

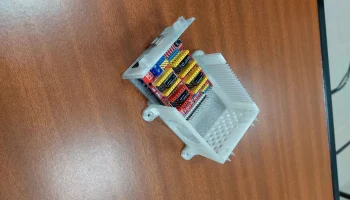

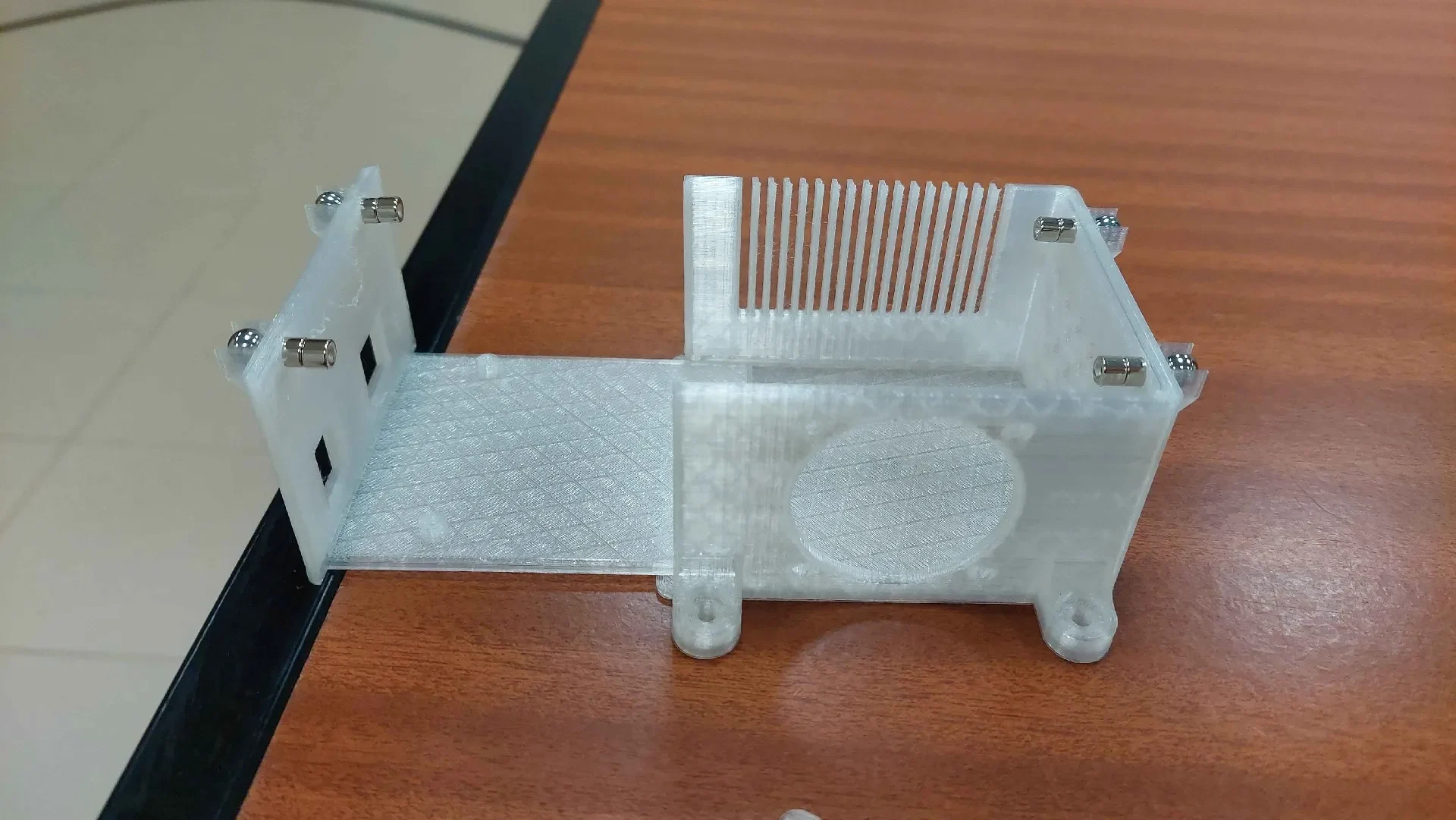

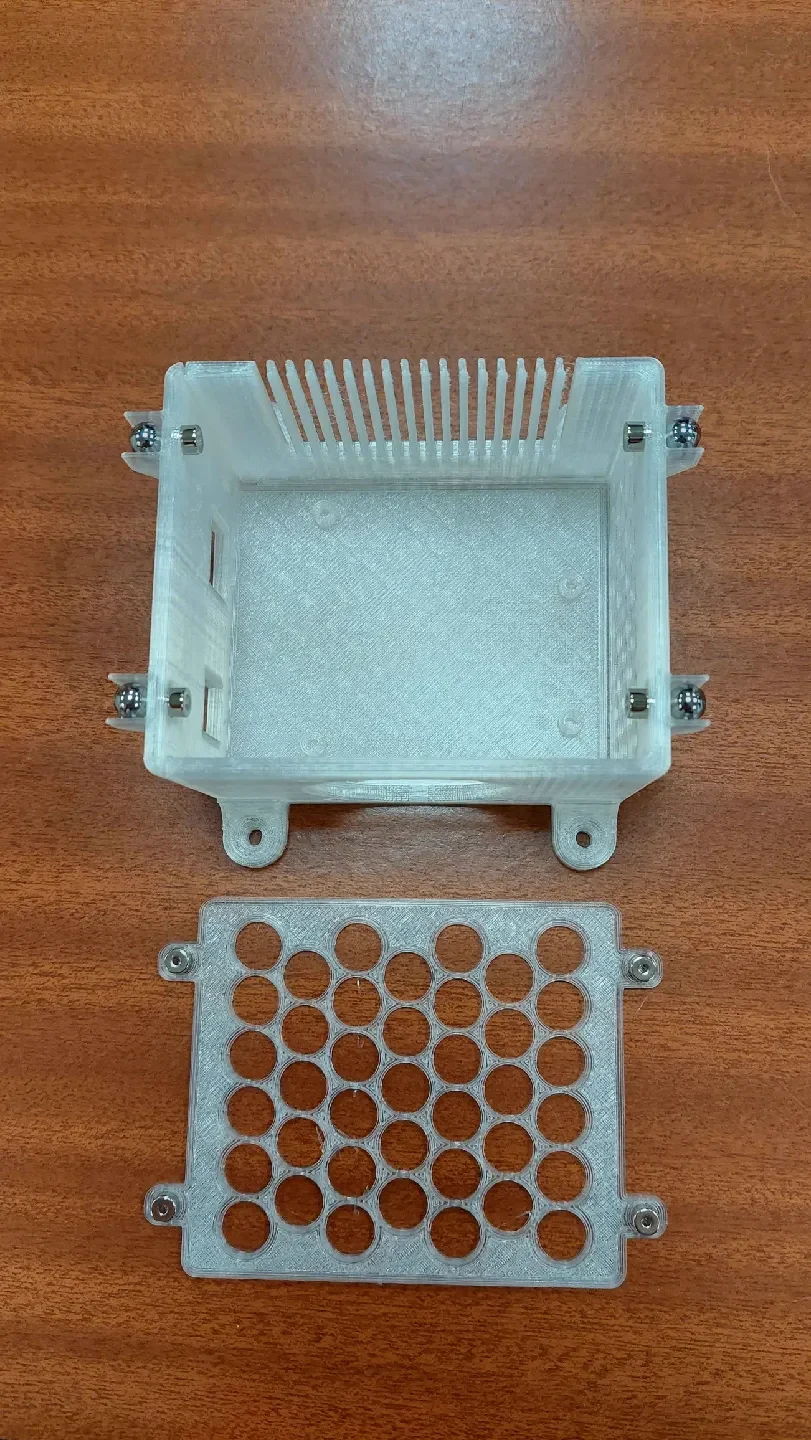

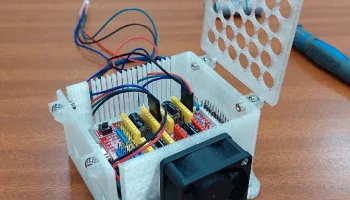

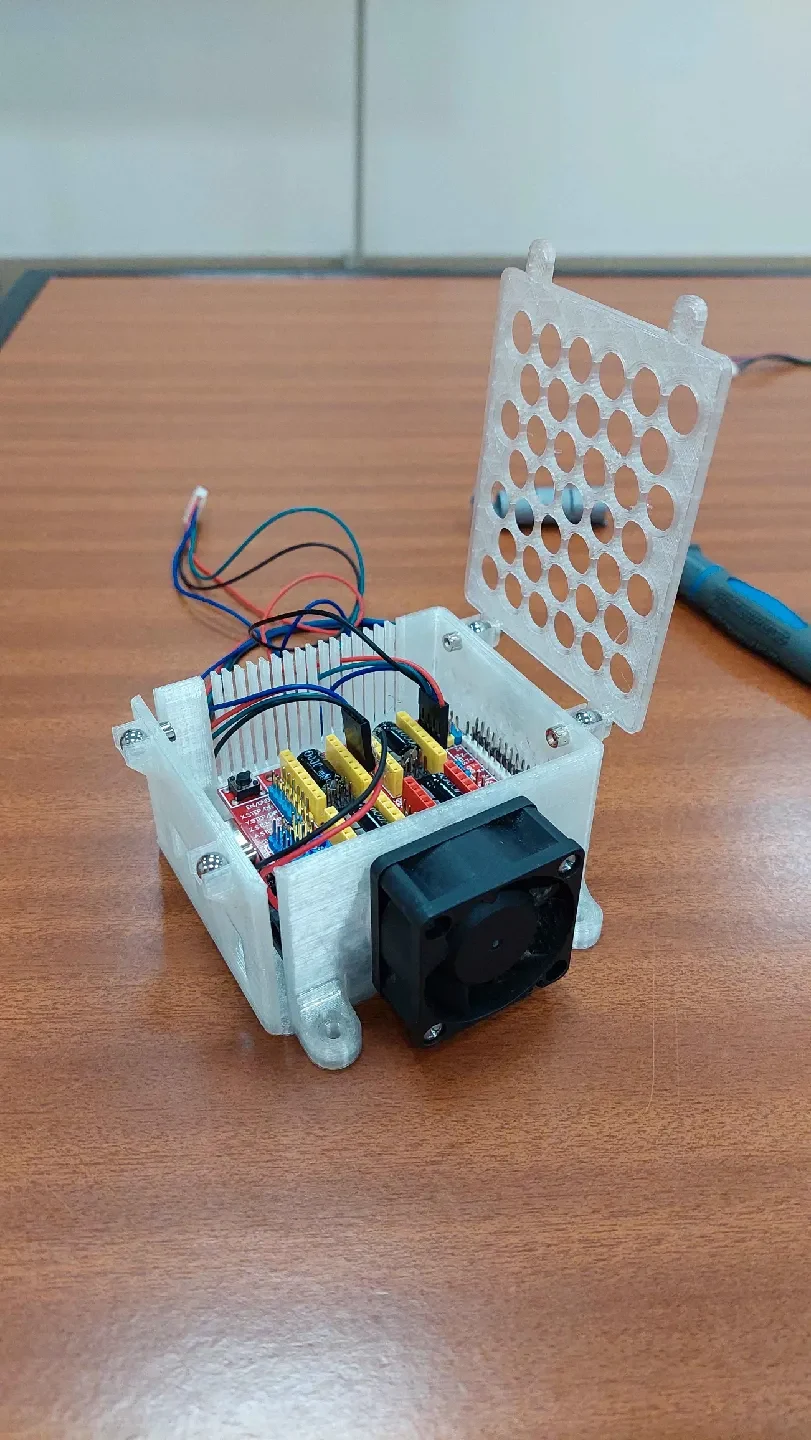

Эта модель имеет пазы для шарикоподшипников диаметром 6,35 мм и слегка ослабленных цилиндрических магнитов диаметром 5,00 мм. Магниты, используемые для испытаний, обычно используются для шарнирных фигурок или миниатюрных суставов. Хотя они держатся сами по себе, я рекомендую использовать немного клея, даже если пазы затянуты, поскольку магниты имеют тенденцию сильно прилипать к любой магнитной поверхности. Пазы, в которые помещается выдвижное основание, также можно немного отрегулировать в зависимости от принтера и параметров печати.

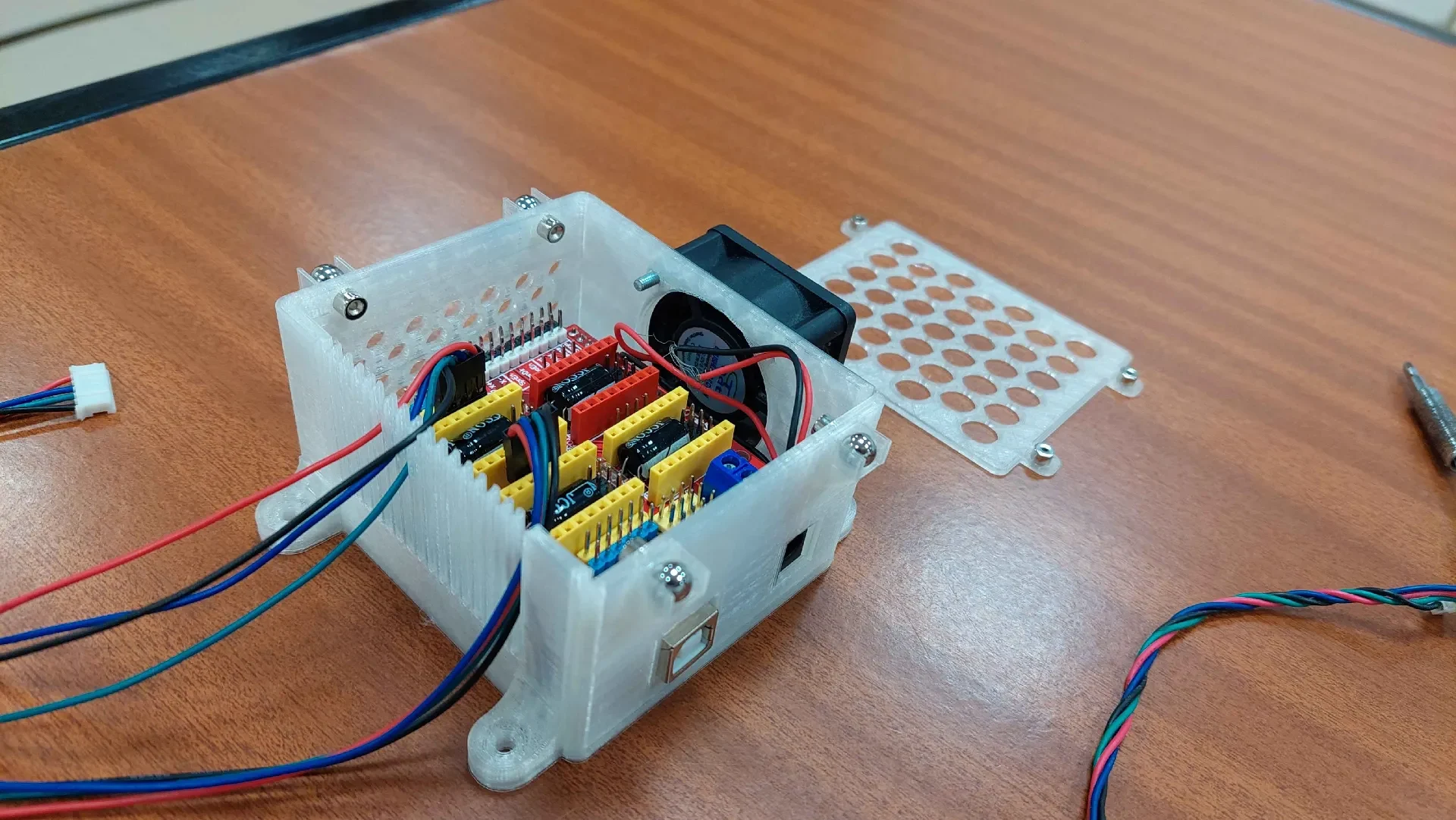

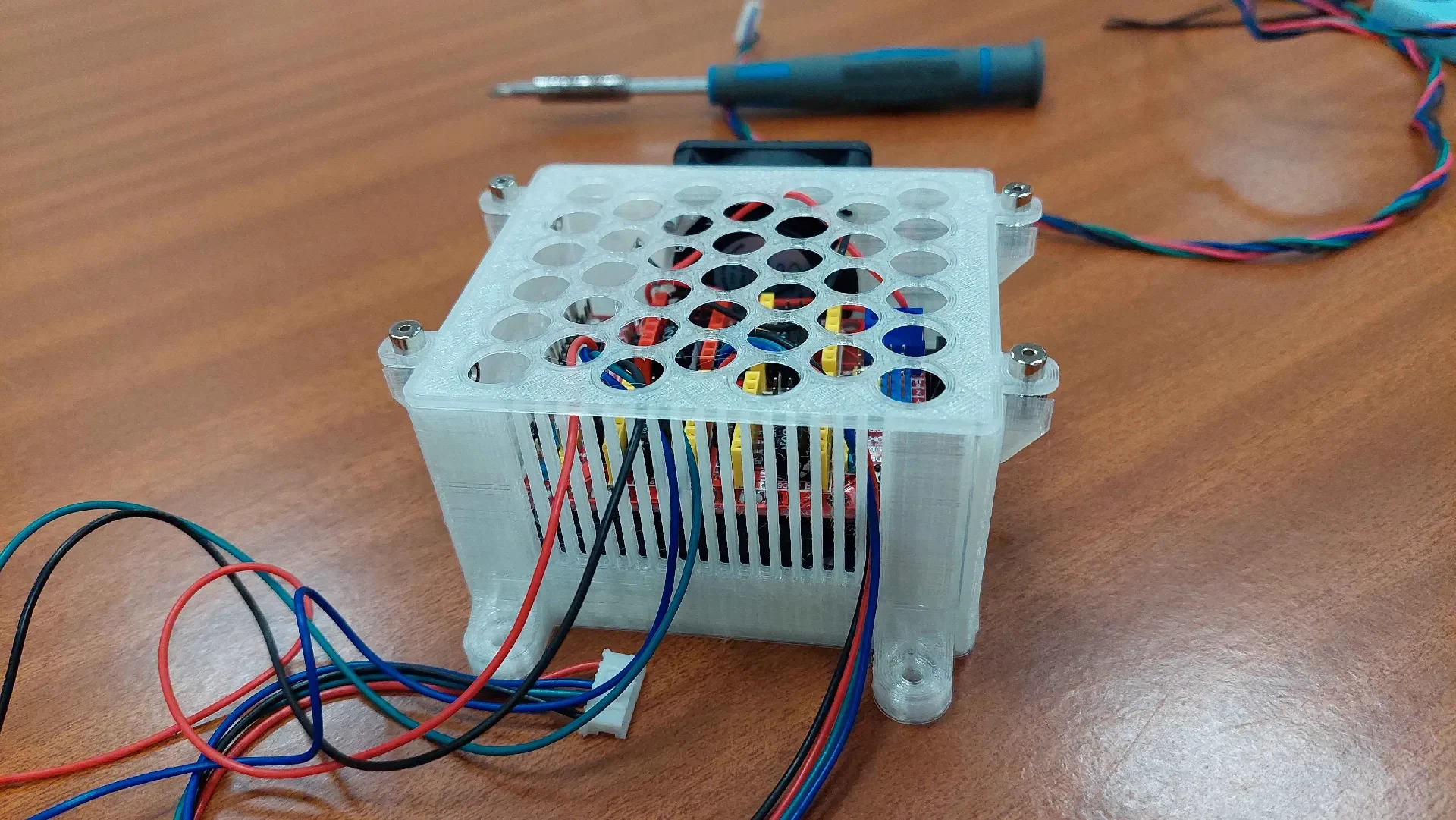

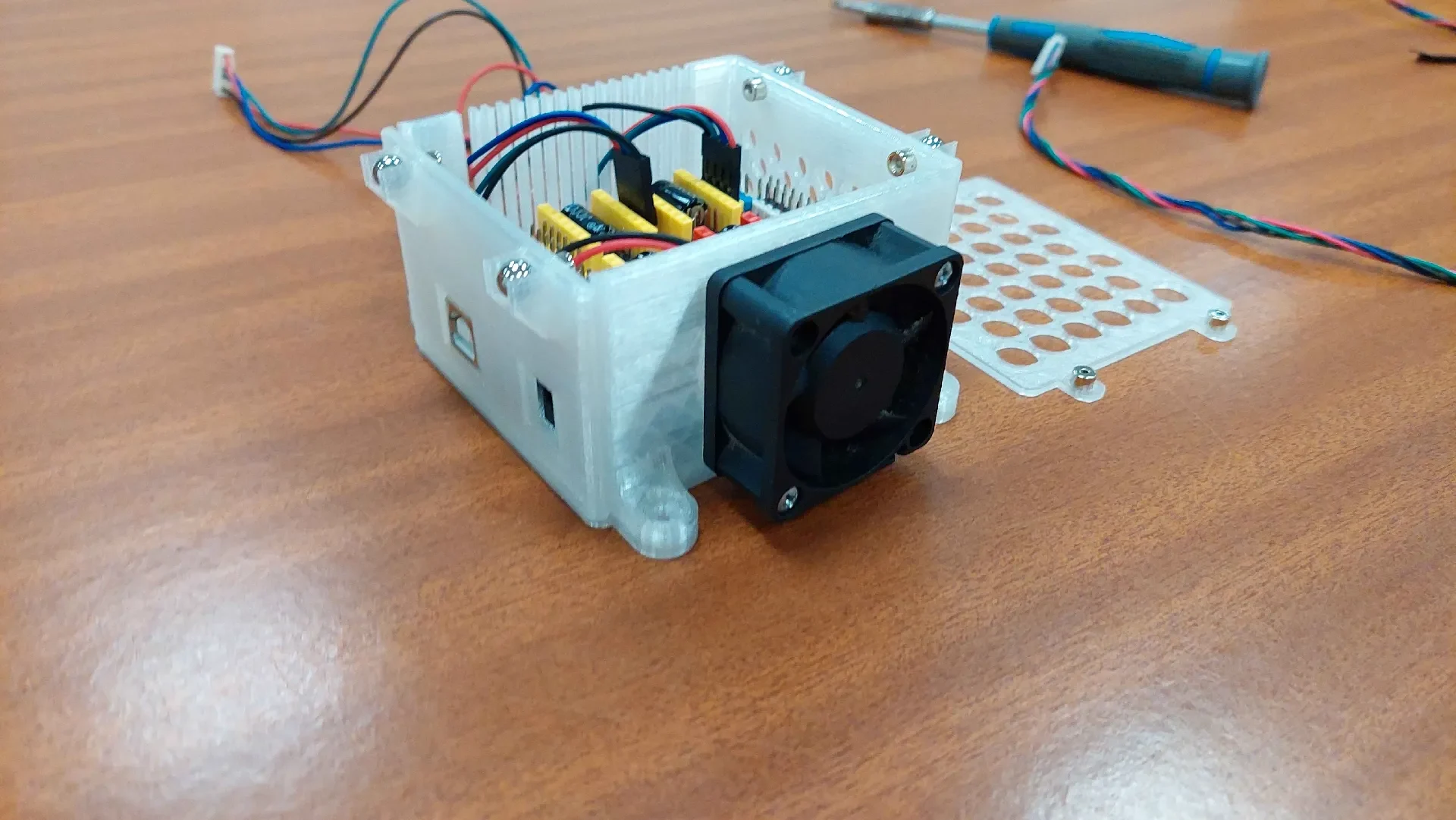

В этом корпусе имеется гребешок для сортировки соединительных кабелей и поддержка вентилятора диаметром 4,00 см.

В таблице ниже показаны несколько соответствующих параметров печати, используемых в принтере Creality Ender-3 Pro.

Параметр Значение Значение
Плотность заполнения 20%
Кубический узор заполнения
Количество стен и толщина 3 1,2 мм
Верхний/нижний слои и толщина 4 0,8 мм
Температура печати 200,0°C
