Корпус Arduino с ЧПУ своими руками

Руководство по сборке корпуса с ЧПУ своими руками для Arduino Shield (3D-печать)

В этом руководстве представлены подробные инструкции по сборке DIY-блока с ЧПУ для Arduino и его щита. В коробке есть передние и задние вырезы для USB, питания и кабелей, верхний вентилятор размером 30x30 мм и монтажные отверстия для крепления коробки и ее крышки. Примечание. Блок переключателей необходимо загружать отдельно из другого проекта.

Необходимые материалы:
Коробка с ЧПУ DIY, напечатанная на 3D-принтере (корпус и крышка)
Ардуино и щит Ардуино
1 вентилятор 30x30 мм
4 винта для крепления корпуса ЧПУ к поверхности
4 винта для крепления крышки к корпусу ЧПУ
8 винтов для распределительной коробки (загружаются отдельно)
Кабели для USB, питания и любых до��олнительных подключений
Switch Box для внешних выключателей (скачать отдельно из другого проекта)
Шаг 1: Печать коробки с ЧПУ

Убедитесь, что корпус CNC (корпус и крышка) напечатан на 3D-принтере. В конструкцию коробки входит:

Отверстие для USB-порта (спереди)
Отверстие для разъема питания (спереди)
Отвер��тие для кабеля (спереди)
Отверстие для крепления вентилятора (сверху) для вентилятора 30x30 мм.
4 монтажных отверстия снизу для крепления коробки
4 отверстия для винтов для крепления крышки
Дополнительные вырезы сзади для прокладки дополнительных кабелей.

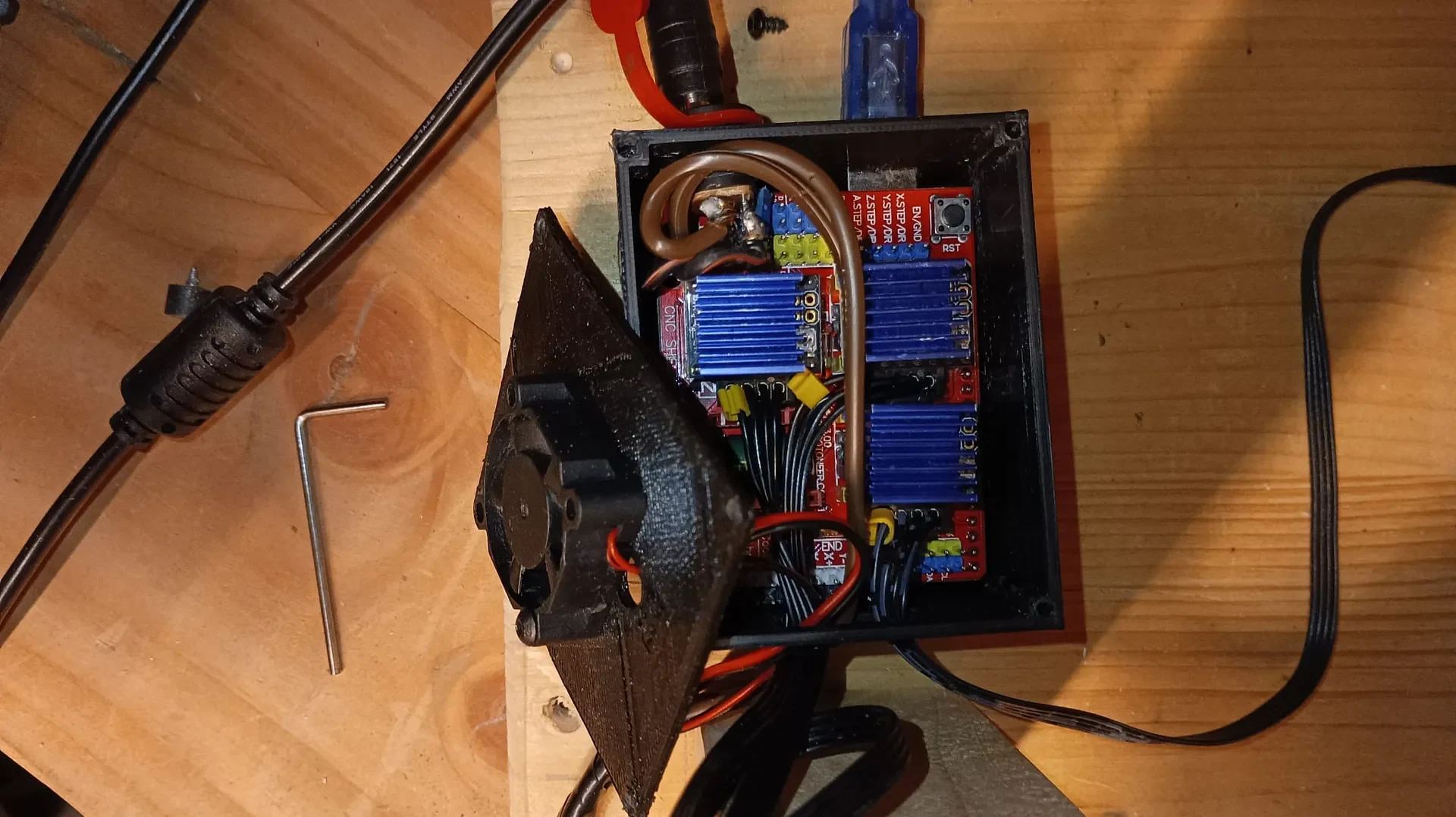

Шаг 2. Установка Arduino и шилда

Поместите Arduino и Arduino Shield в корпус ЧПУ. Посадка достаточно плотная, поэтому для надежного удержания компонентов на месте не требуются винты.

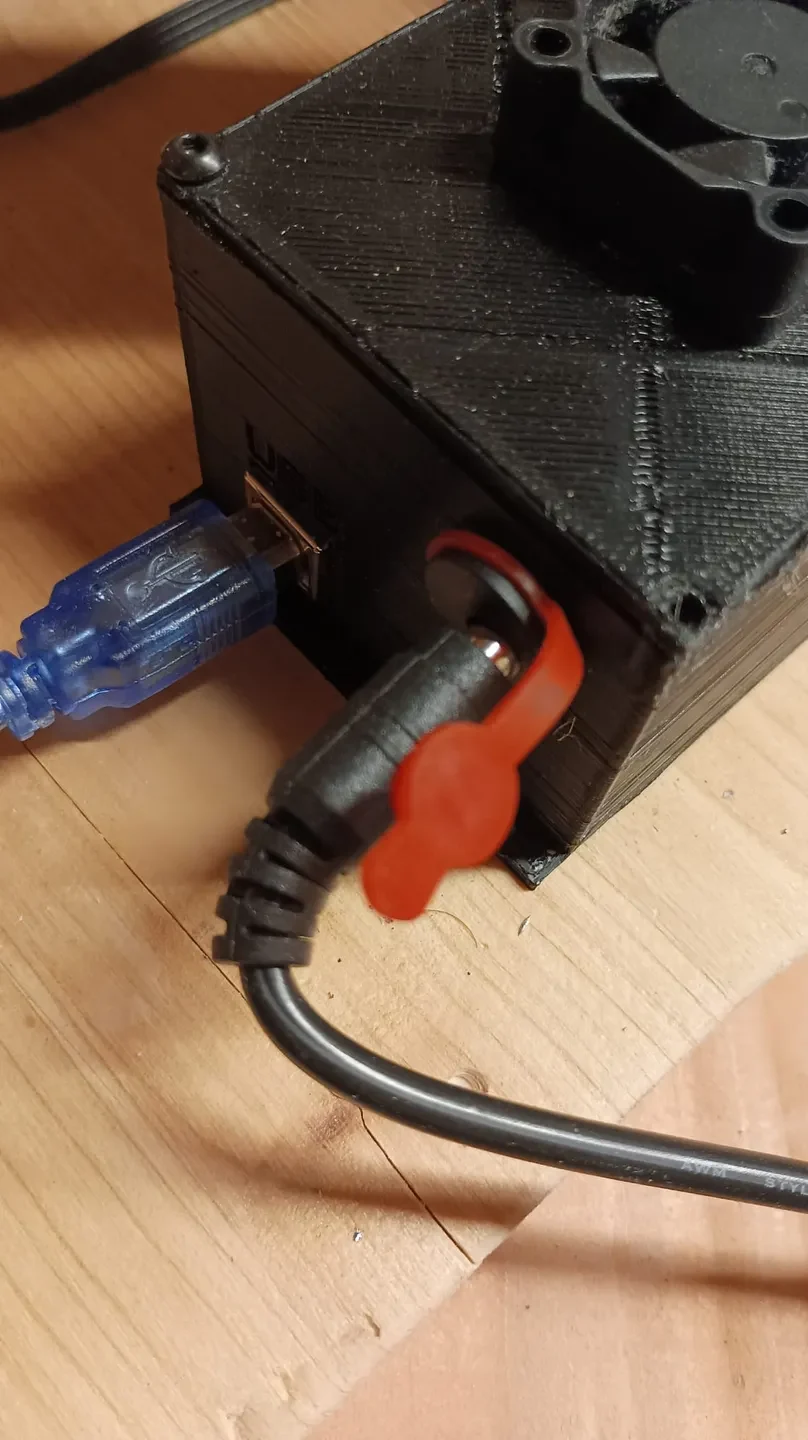

Шаг 3: Прокладка переднего кабеля

Проложите USB-кабель, кабель питания и другие кабели через специальные отверстия на передней панели коробки для обеспечения легкого доступа.

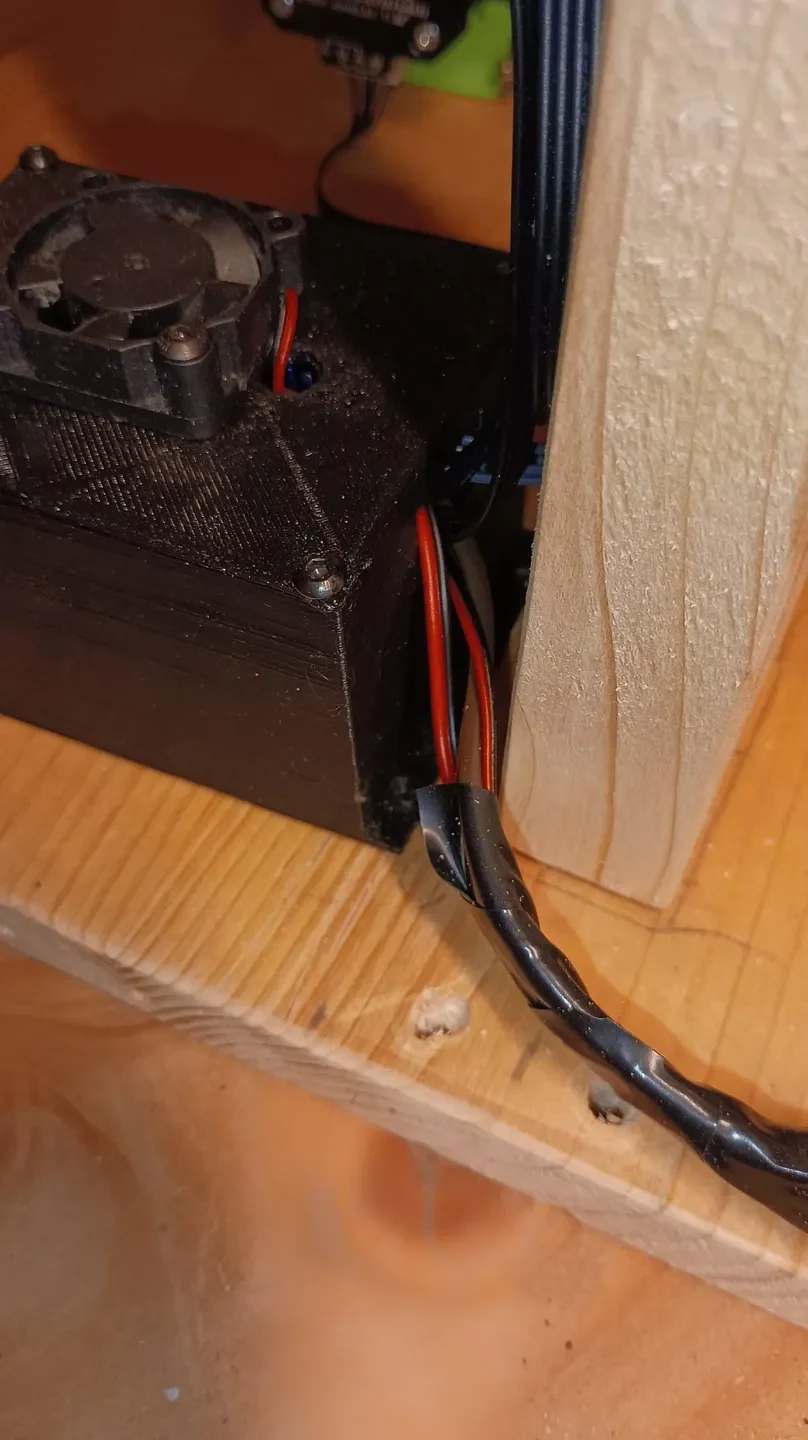

Шаг 4. Прокладка кабеля сзади

При необходимости проложите дополнительные кабели через вырезы на задней стороне коробки. Это помогает прокладывать кабели и обеспечивает порядок на передней стороне.

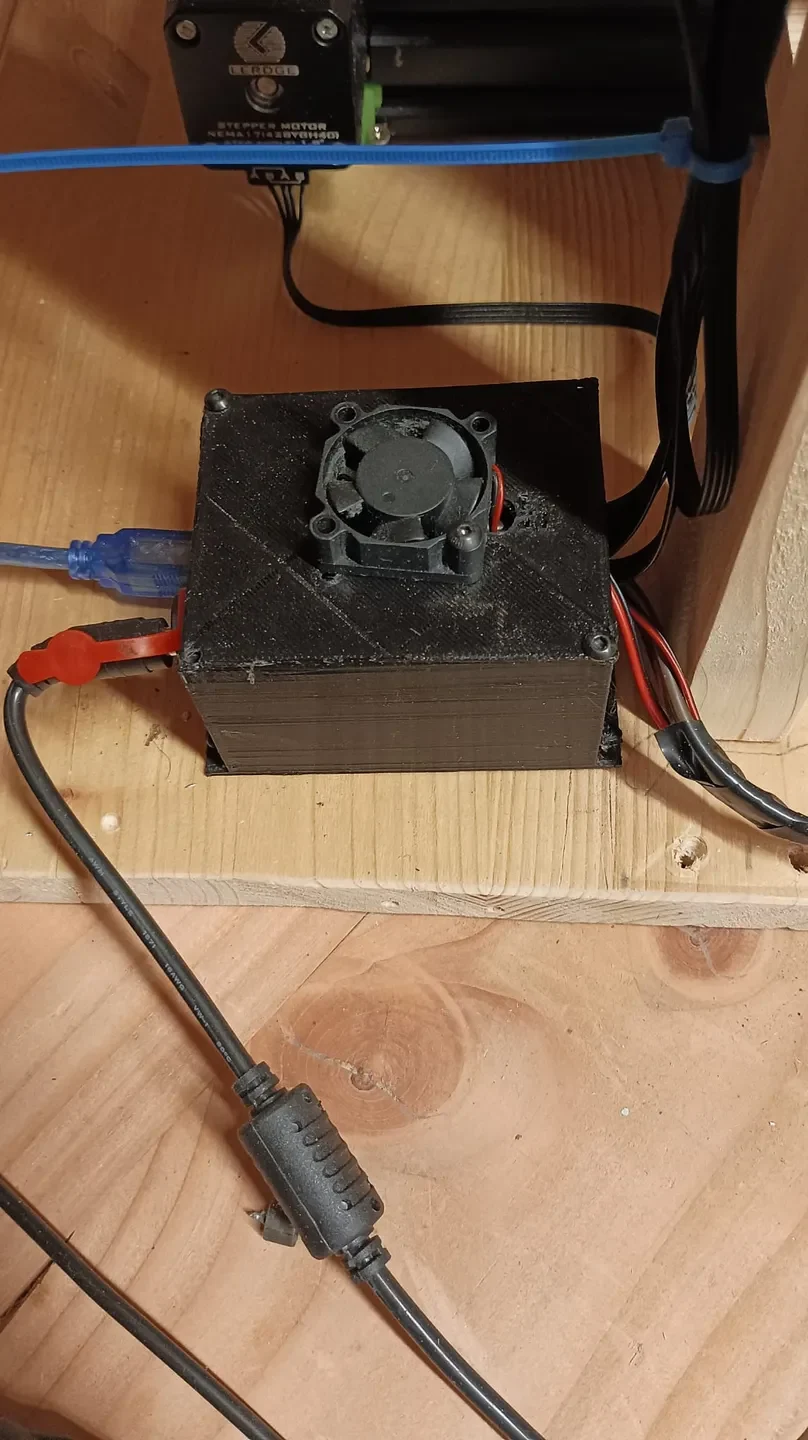

Шаг 5: Установка вентилятора

Прикрепите вентилятор 30x30 мм к верхней части коробки. Закрепите его винтами, совместив вентилятор с предварительно просверленными монтажными отверстиями. Убедитесь, что вентилятор ориентирован так, чтобы обеспечивать правильный поток воздуха и охлаждение.

Шаг 6: Монтаж коробки

Закрепите корпус ЧПУ на поверхности, используя 4 монтажных отверстия в основании. Вставьте винты в отверстия и затяните, чтобы обеспечить устойчивость коробки во время работы.

Шаг 7: Внешний распределительный щит (отдельный проект)

Для использования функций внешнего переключателя загрузите и распечатайте распределительную коробку из отдельного проекта. Чтобы собрать и закрепить распределительную коробку, вам понадобится 8 винтов. После сборки:

Подключите переключатели и проложите проводку между блоком ЧПУ и распределительной коробкой.
Закрепите распределительную коробку на вашей установке с помощью 8 прилагаемых винтов.
Шаг 8: Закрепите крышку

После размещения Arduino и прокладки всех необходимых кабелей совместите крышку с корпусом ЧПУ и надежно закрепите ее с по��ощью 4 винтов.

Шаг 9: Окончательная проверка

Убедитесь, что все компоненты надежно закреплены, кабели проложены правильно, а вентилятор работает.

Ваш корпус с ЧПУ для Arduino и щита своими руками теперь полностью собран и готов к использованию! Не забудьте завершить настройку внешнего коммутатора, скачав и собрав его как отдельный проект с 8 винтами.
