Верхняя базовая плата Arduino Alvik - совместима с LEGO и...

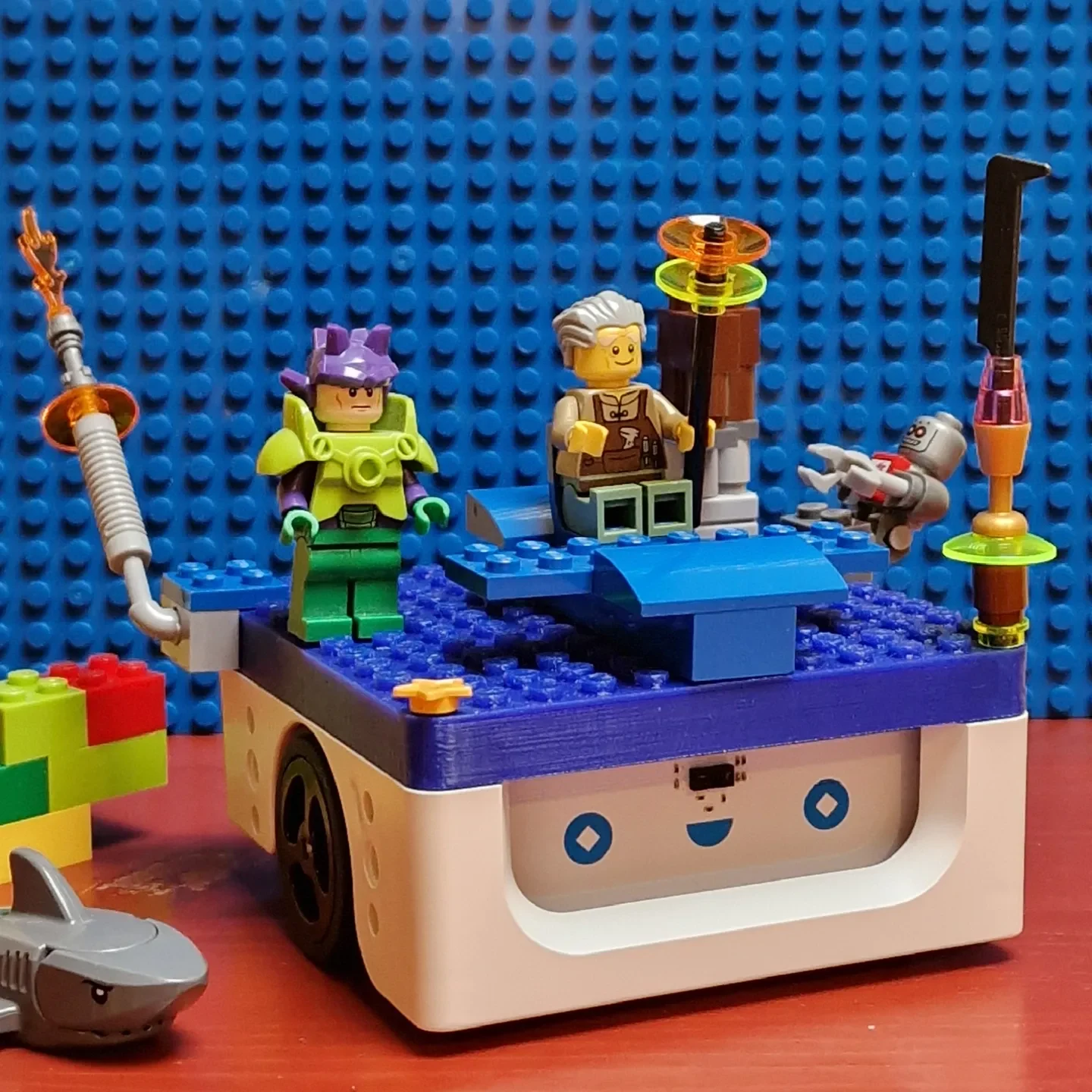

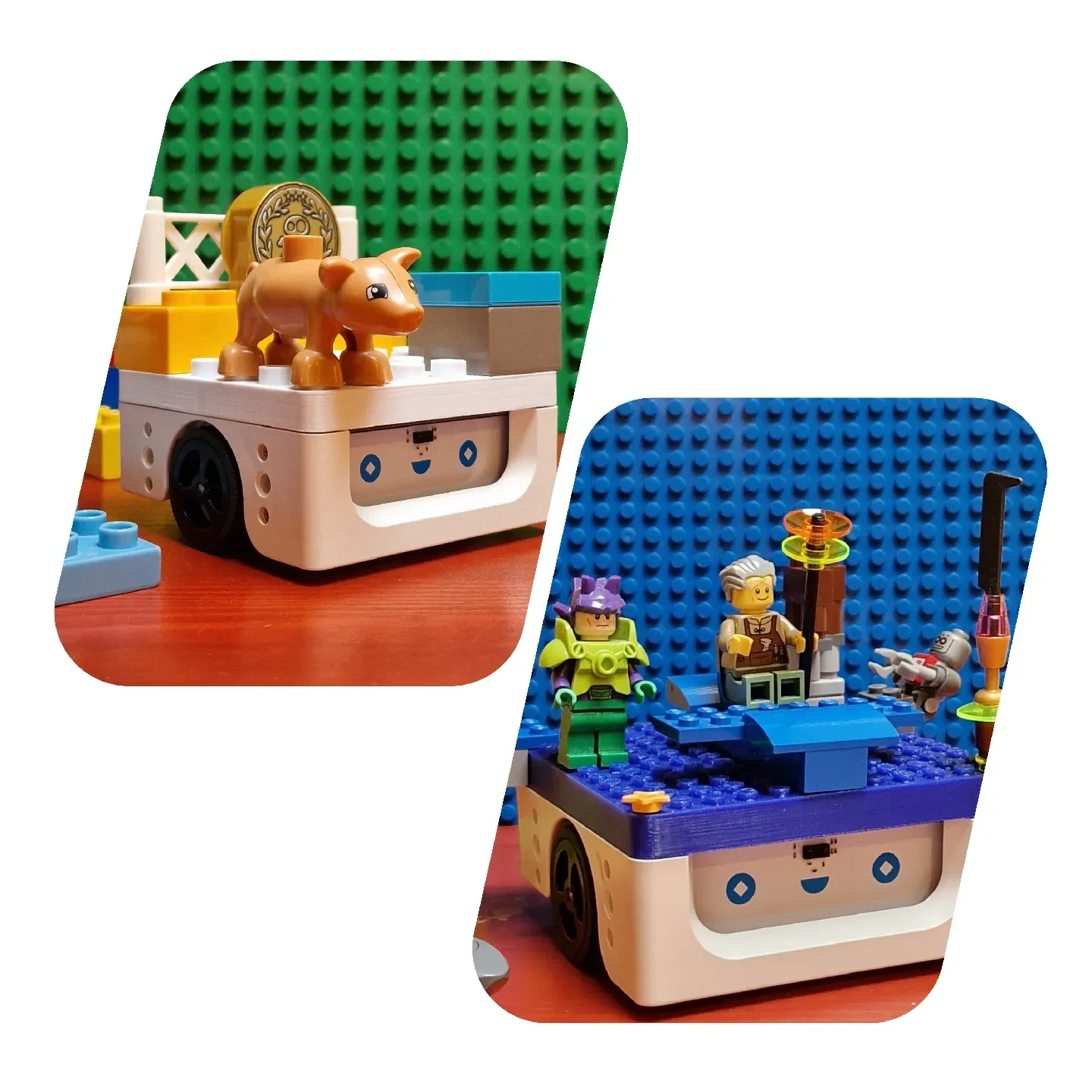

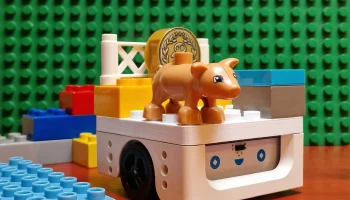

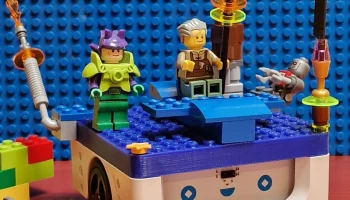

Эта базовая пластина, совместимая с системой LEGO, позволяет персонализировать верхнюю поверхность Arduino Alvik, дополняя ее и придавая очень симпатичный вид.

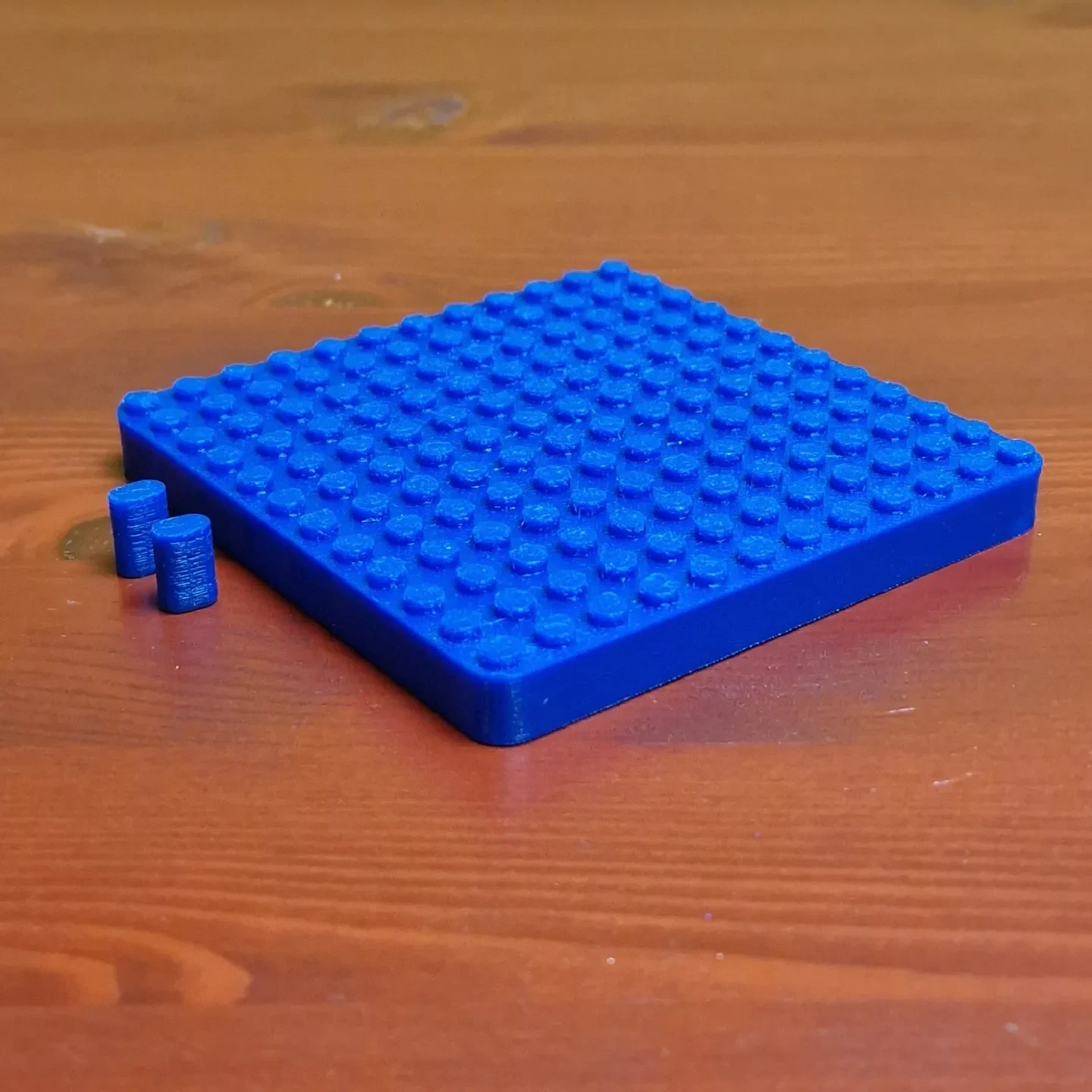

Модель состоит из 3-х частей:

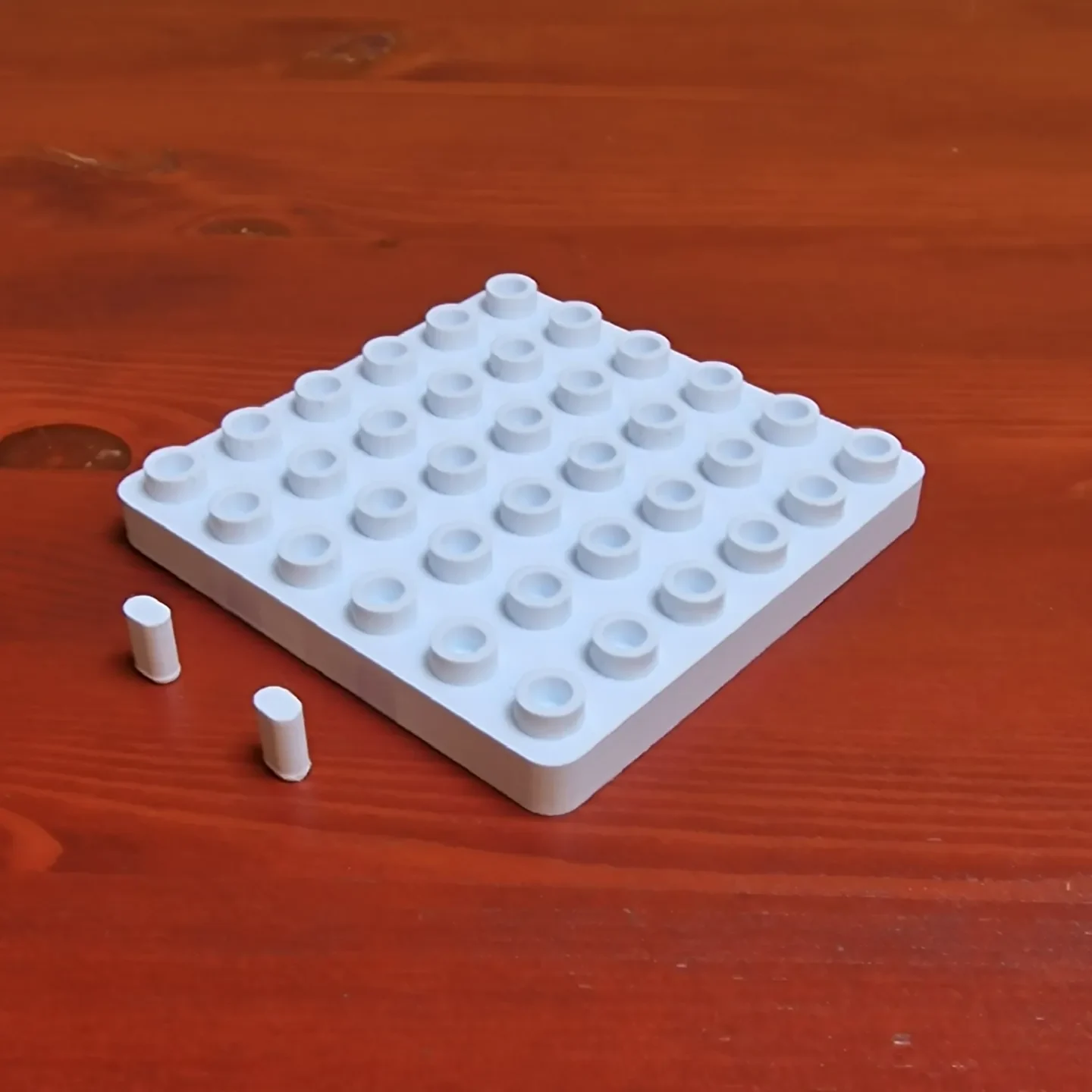

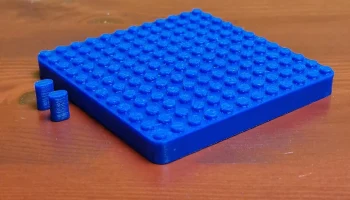

1 опорная пластина (доступна в двух версиях: стандарт LEGO 12x12 или стандарт LEGO DUPLO 6x6)
2 штифта для сборки

Высота опорной плиты соответствует высоте стандартного кубика LEGO и предназначена для простой и быстрой установки. Базовая пластина также легко снимается, обеспечивая быстрый доступ к порту USB-C Nano ESP32, когда это необходимо для программирования Alvik.

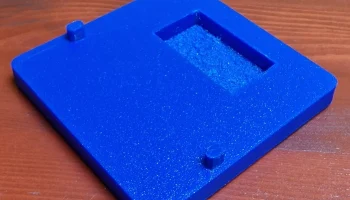

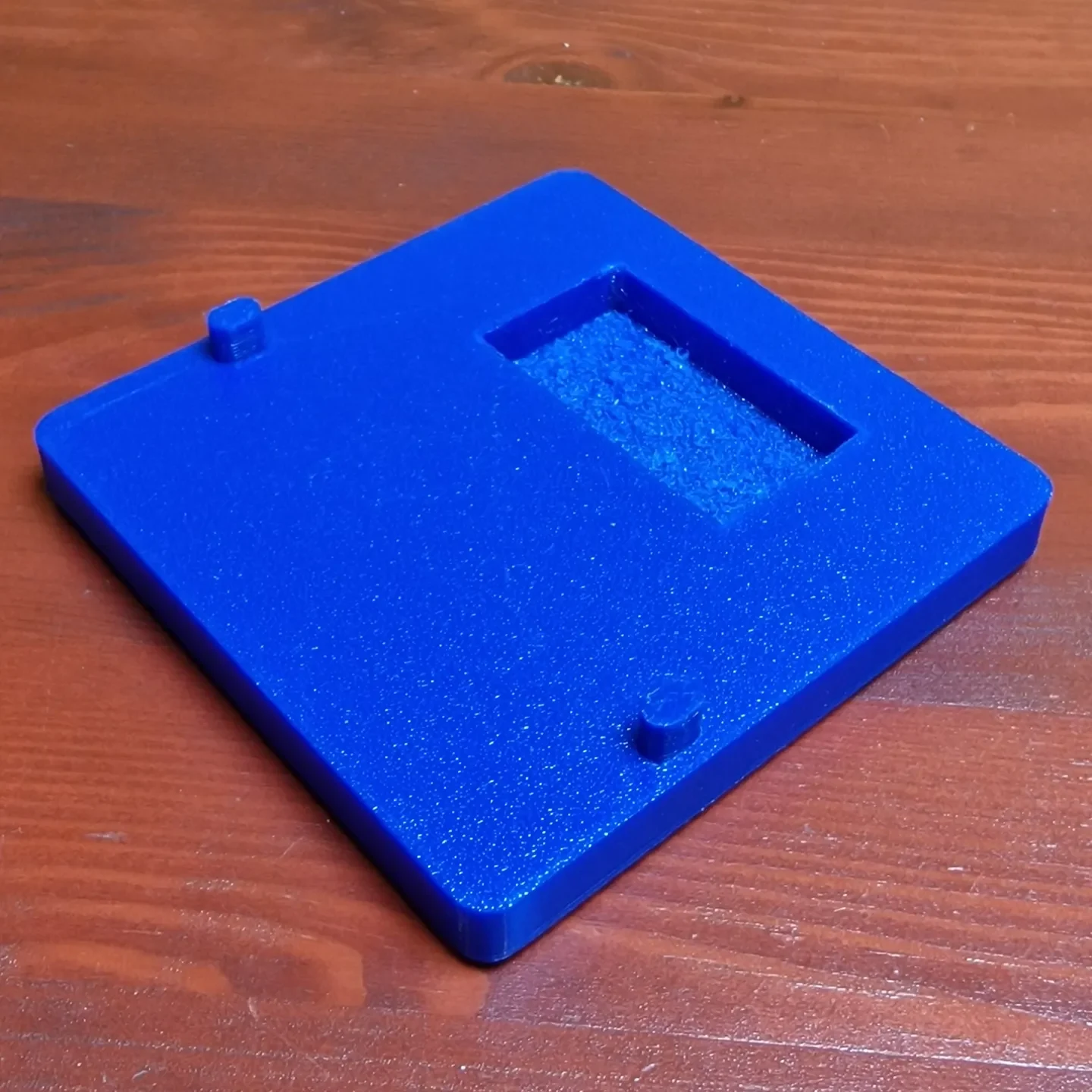

Внизу имеется прямоугольный вырез для размещения платы Nano ESP32 и два отверстия, куда вставляются штифты для крепления ее к верхней части Alvik. Вырез не виден с верхней стороны опорной пластины, что позволяет полностью использовать поверхность LEGO для настройки Алвика.

Конструкция оптимизирована для сокращения времени печати, ограничивая потребность в опорах только областью выреза и отверстий для штифтов.
После того, как три детали будут напечатаны и опоры удалены, просто вставьте два штифта в соответствующие отверстия. Возможно, вам придется слегка скосить края отверстий для штифтов, чтобы облегчить установку и обеспечить правильную посадку (механическое соединение обеспечивает надежную фиксацию, хотя при желании для дополнительной прочности можно использовать клей).

Благодаря специальной конструкции опорную плиту можно установить на Alvik двумя способами:

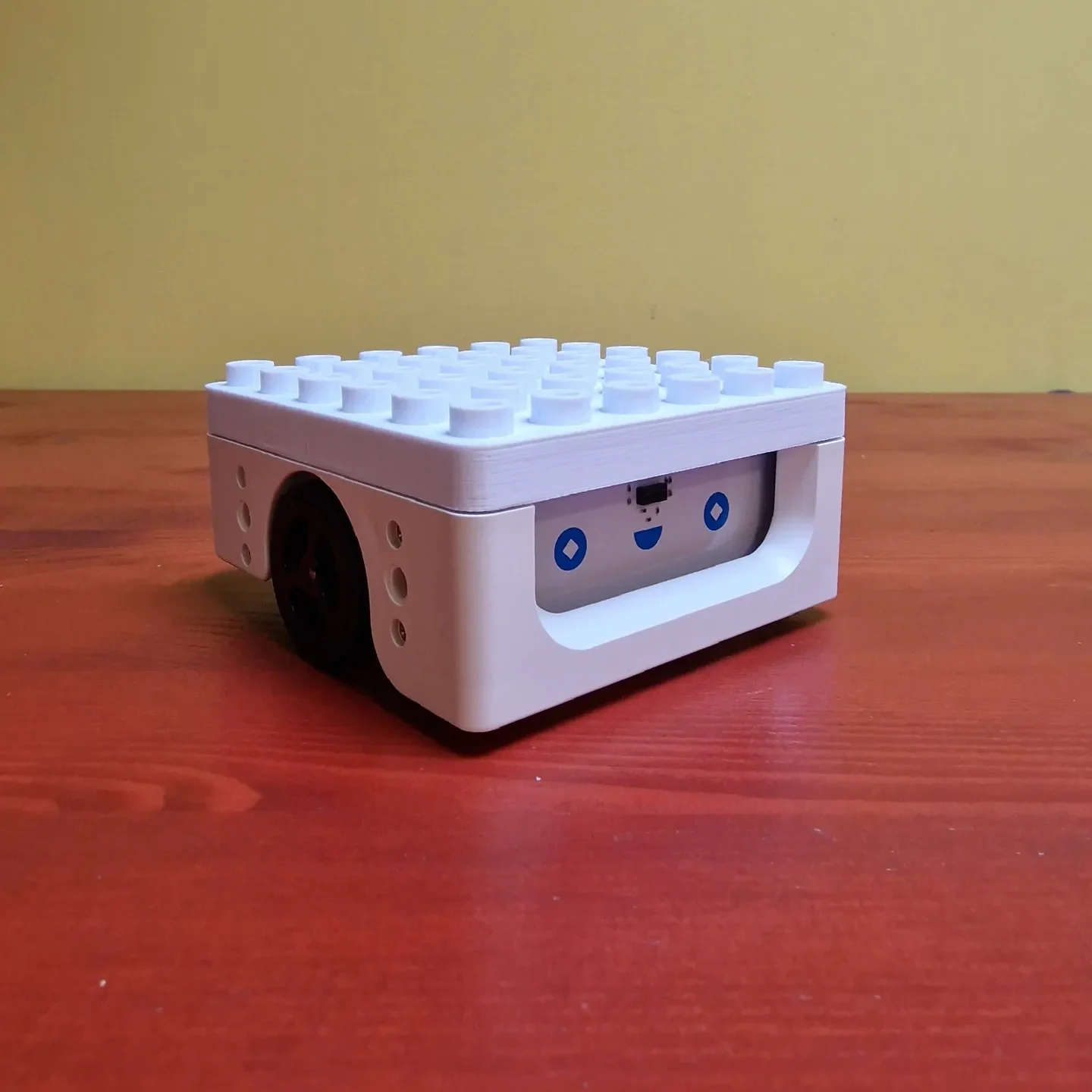

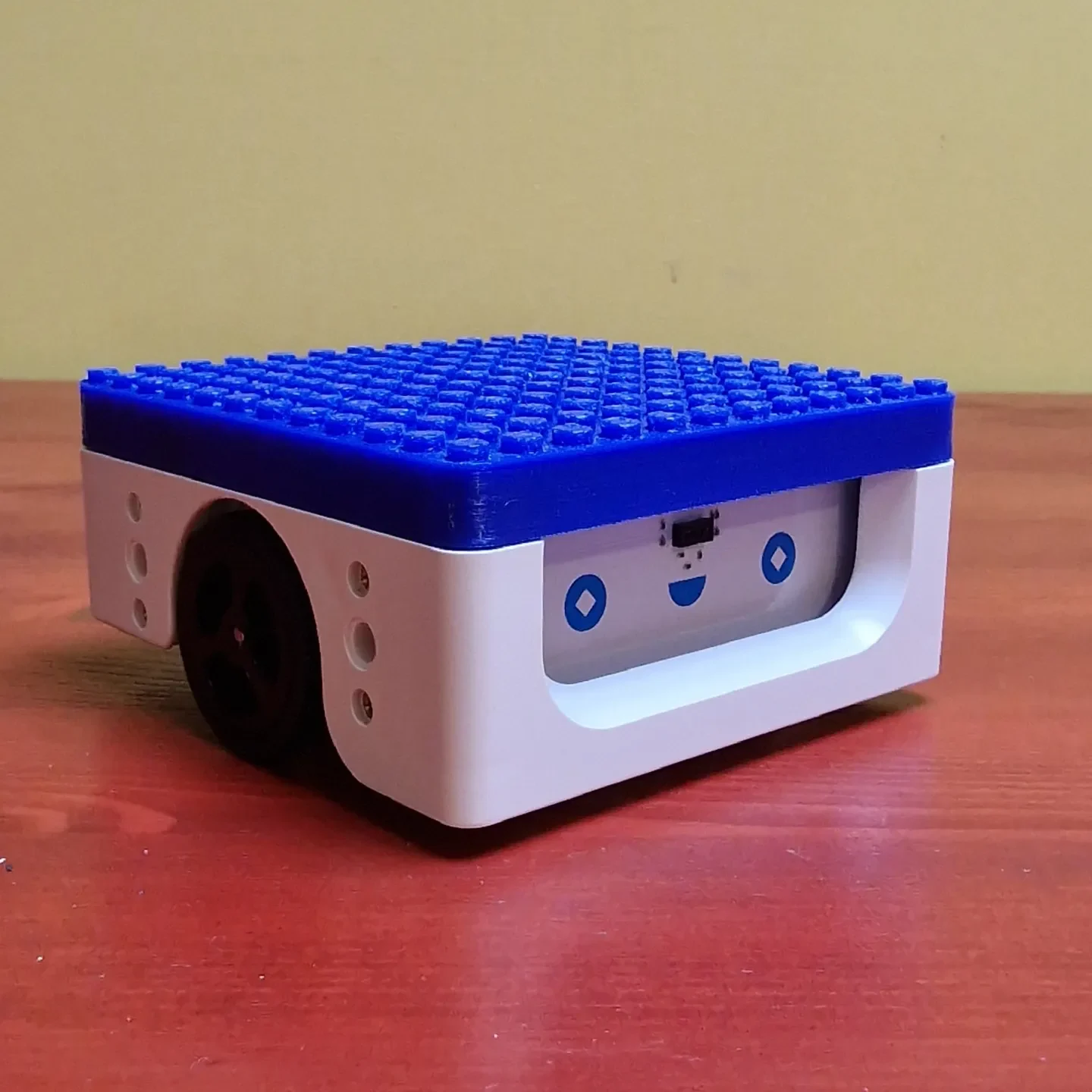

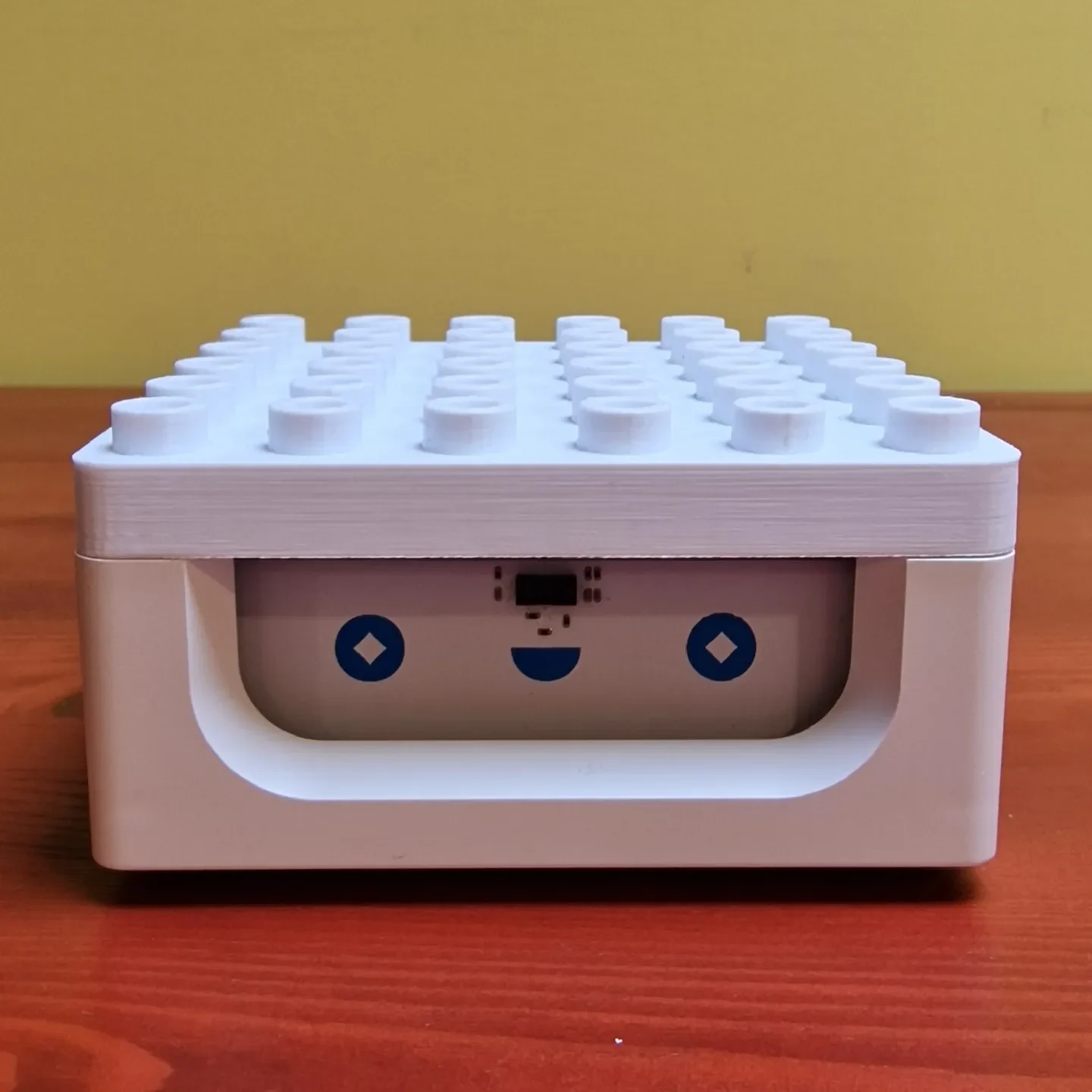

Полностью закрывает верхнюю часть робота

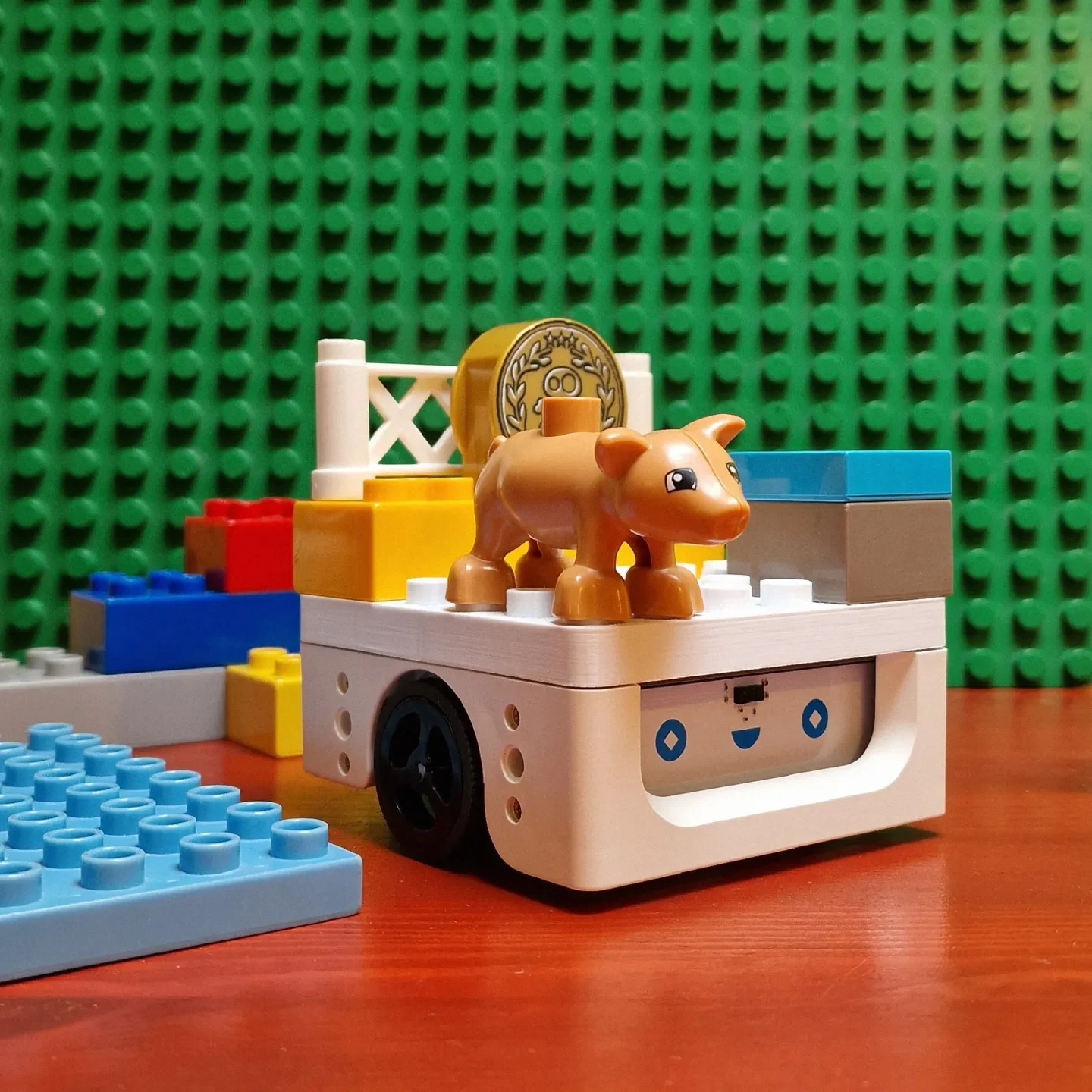

И наоборот, оставляя плату Nano ESP32 видимой и создавая своего рода «спойлер» на задней стороне Alvik.

Для печати я использовал PLA с высотой слоя 0,16 мм, соплом 0,4 мм, включенными подставками и заполнением 15%.
