— АВТОНОМНАЯ ЛАЗЕРНАЯ СИСТЕМА КРЕПЛЕНИЯ ДЛЯ 3D-ПРИНТЕРОВ REPRAP STYLE-

ВНИМАНИЕ: ЛАЗЕРЫ ОПАСНЫ И МОГУТ ОСЛЕПАТЬ/ОЖОГАТЬ ЛЮБОГО, НАХОДЯЩЕГОСЯ В РАСПРОСТРАНЕНИИ ЗРЕНИЯ, ЕСЛИ ВЫ НЕ ПРИНИМАЕТЕ НАДЛЕЖАЩИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ, ОПРЕДЕЛЕННЫЕ В ОТРАСЛЕВЫХ СТАНДАРТАХ. ПОИГЛАЙТЕ ИХ, ПОТОМУ ЧТО Я НЕ ЭКСПЕРТ ПО НИМ.

-ИСПОЛЬЗУЯ ЭТУ СИСТЕМУ, КОД, ИДЕЮ, ОБОРУДОВАНИЕ, ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ИЛИ ЧТО-ЛИБО СВЯЗАННОЕ ВЫ, И ТОЛЬКО ВЫ НЕСЕТЕ ПОЛНУЮ ОТВЕТСТВЕННОСТЬ ЗА БЕЗОПАСНОСТЬ ЛЮБЫХ ЛЮДЕЙ/СОБСТВЕННОСТИ, КОТОРЫЕ МОГУТ ПОстрадать ЕГО ИСПОЛЬЗОВА��ИЕМ/НЕПРАВИЛЬНЫМ ИСПОЛЬЗОВАНИЕМ. Я, ДЖЕЙМС СЕСЛЕР, НЕ НЕСУ ОТВЕТСТВЕННОСТИ ЗА УБЫТКИ ЛЮБОГО ТИПА. Я ВЫПУСКАЮ ЭТО КАК ИДЕЮ И КОД С ОТКРЫТЫМ ИСХОДНЫМ ИСХОДНЫМ ИСХОДНЫМ ИСХОДНЫМ ИСХОДНЫМ ИСХОДНЫМ ИСХОДНЫМ ИСХОДНЫМ ИСХОДНЫМ ИСХОДНЫМ Я С НАДЕЖДОЙ, ЧТО ОНО БУДЕТ ПОЛЕЗНО ДЛЯ СООБЩЕСТВА, НО ТАКЖЕ БЕЗ ОБЕЩАНИЯ, ЧТО ОНО БУДЕТ ПОЛЕЗНО КОМУ-ТО.

-включить и выключить схему драйвера лазера. ТЕПЕРЬ с БЕЗОПАСНЫМ переключателем ИЛИ ДВЕРНЫМ выключателем И СВЕТОМ 26 августа 2013 г. — Джеймс Сеслер 23 августа 2013 г. ДОБАВЛЕН БЕЗОПАСНЫЙ ВЫКЛЮЧАТЕЛЬ И ВИЗУАЛИЗАЦИЯ 26 АВГУСТА 2013 г.

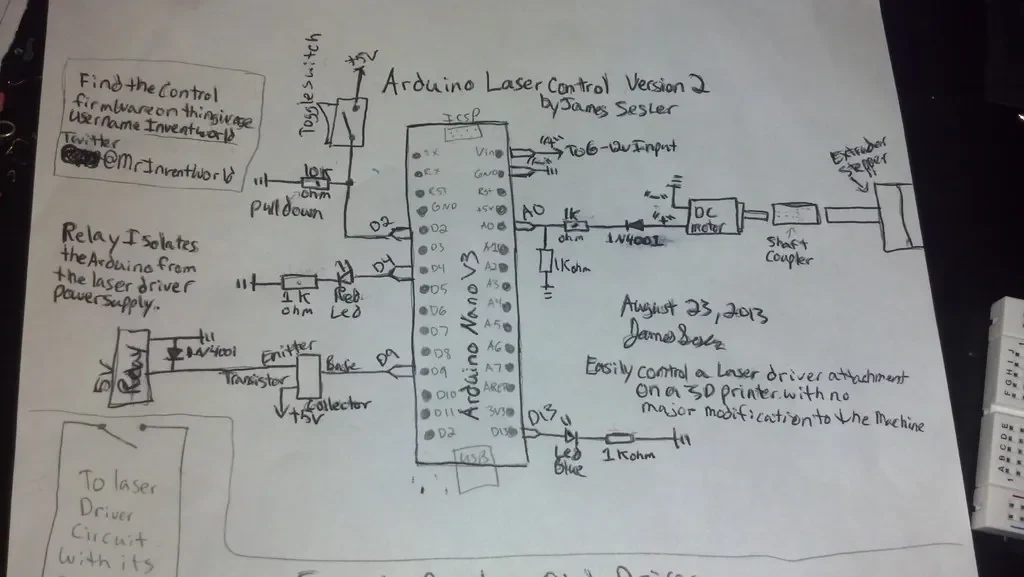

Этот эскиз считывает напряжение с небольшого двигателя постоянного тока или другого источника.

на аналоговом выводе «0».

Если напряжение выше установленного напряжения, цифровой вывод 9 переходит в высокий уровень.

Этот ВЫСОКИЙ сигнал 5 В запускает переклю��ающий транзистор «MOSFET», позволяя энергии поступать в схему драйвера лазера, реле, двигатель или другую нагрузку.

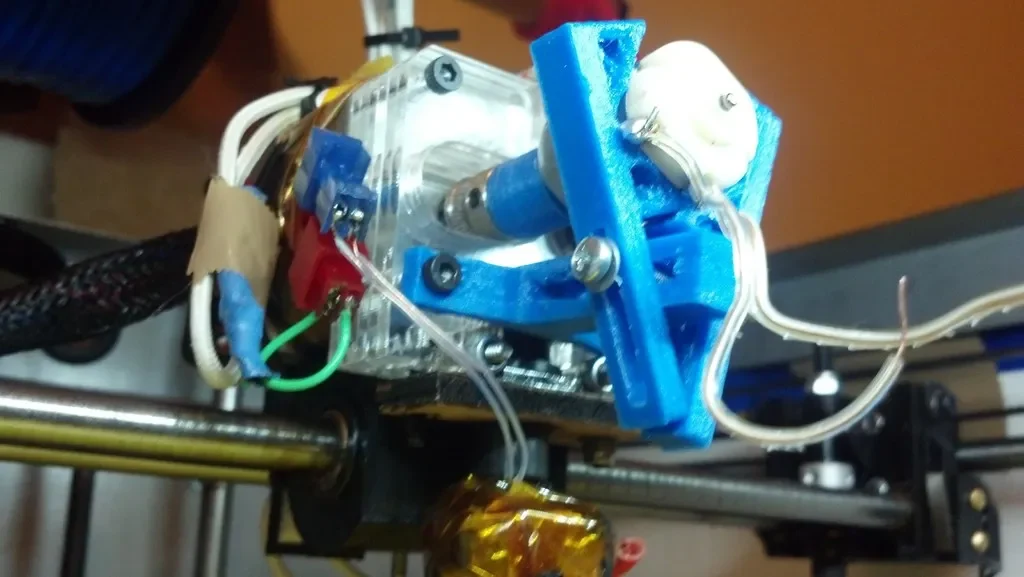

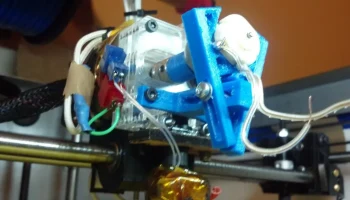

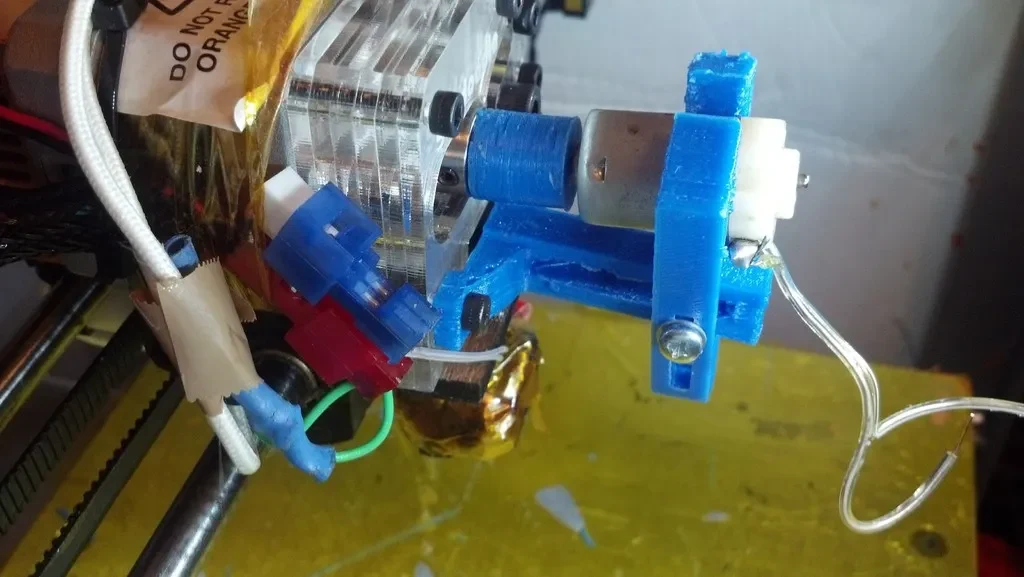

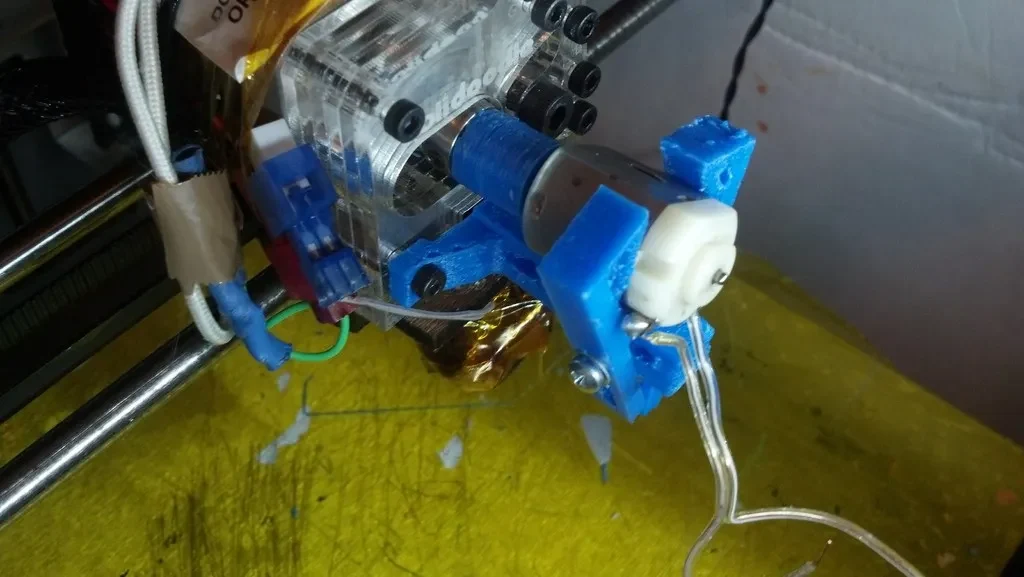

Двигатель постоянного тока должен быть прикреплен к валу шагового двигателя экструдера на 3D-принтере в стиле RepRap, чтобы при

шаговый двигатель вращается, лазер будет активен, а когда шаговый двигатель перестанет вращаться, лазер выключится. Это позволяет человеку использовать свой 3D-принтер в качестве лазерного резака/гравера без модификации прошивки или обору��ования. Просто выньте нить из экструдера, уменьшите нагрев и прикрепите лазерный диод.

------------------>Чтобы создать траектории инструмента, следуйте этому примеру вырезания квадрата:<--------------

а) Создайте 3D-модель квадрата той же высоты, что и один слой, который вы печатаете в 3D, обычно 0,3 мм. б) Сделайте толщину стенки такой же, как сопла экструдера вашего принтера, чтобы ваша программа нарезки генерировала только один проход. в) Уменьшите скорость перемещения по осям X,Y,Z, чтобы он двигался очень медленно, НО УВЕЛИЧЬТЕ скорость экструдера, чтобы при вращении двигателя постоянного тока этот эскиз мог обнаружить достаточное напряжение. Этот эскиз должен помочь правильно создать модель, чтобы слайсер правильно генерировал код -->\ <-- Диаметр сопла Обычно 0,35-0,4 мм

\ \

|\ _____________ \ \ \ ____________|\ \ | \ ____________\ \ | ______________ _\ ___В___ |________________| ______ | L_____ Толщина одного слоя обычно составляет 0,3 мм. Инструкции ============

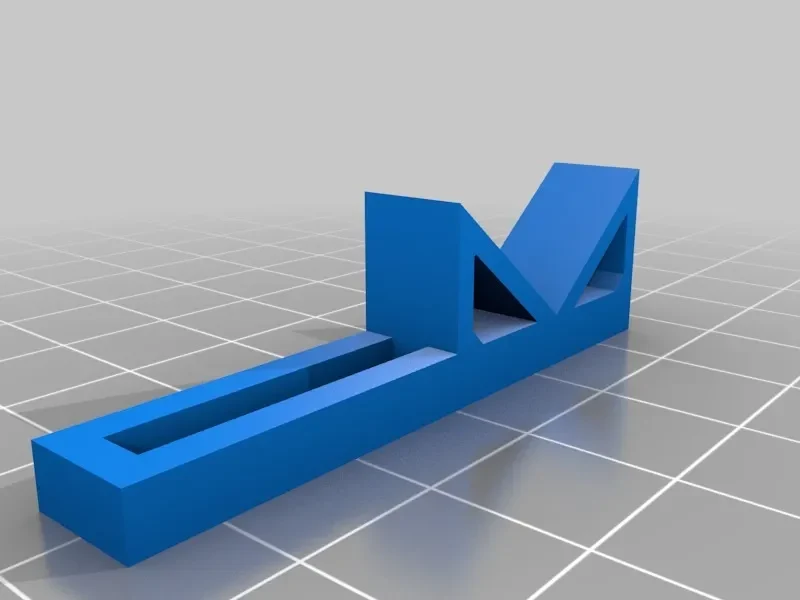

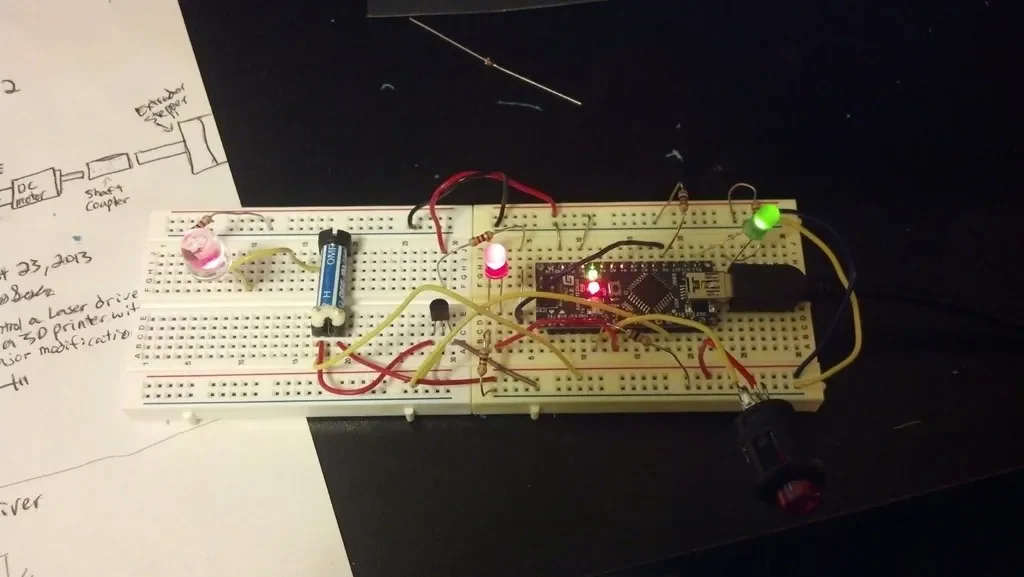

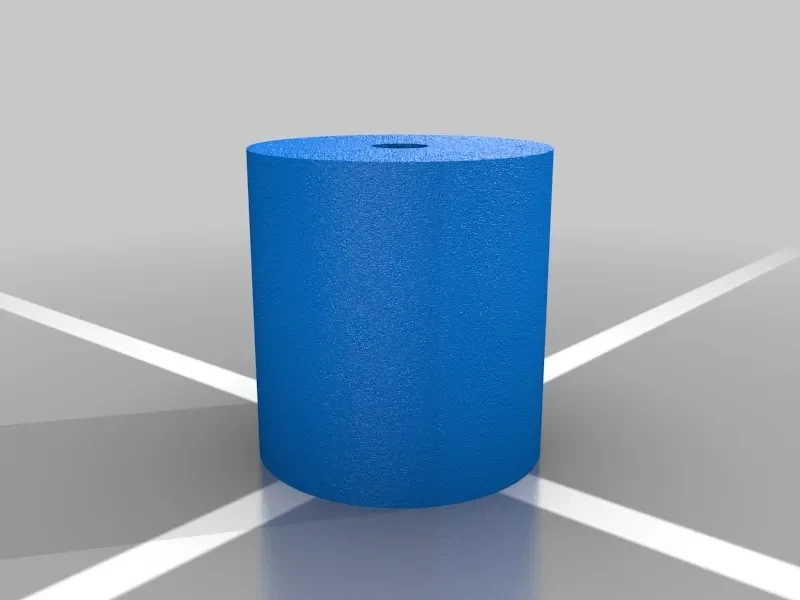

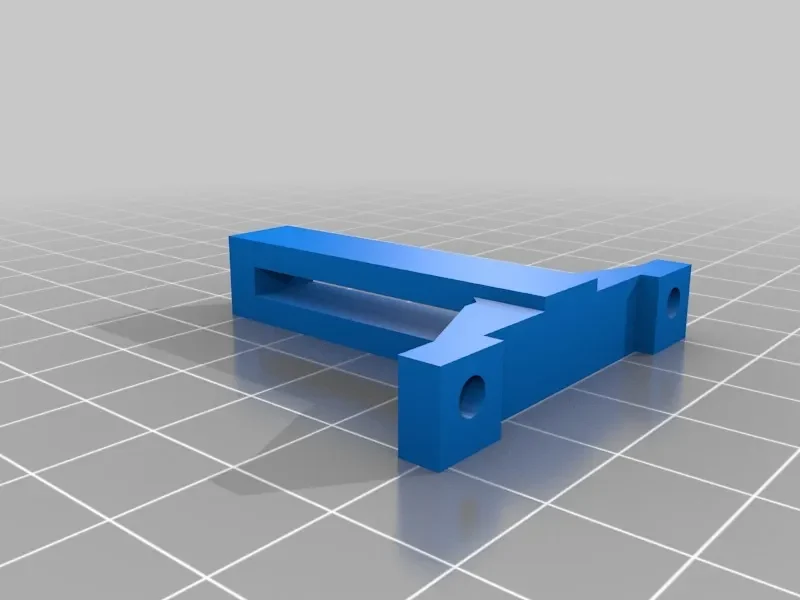

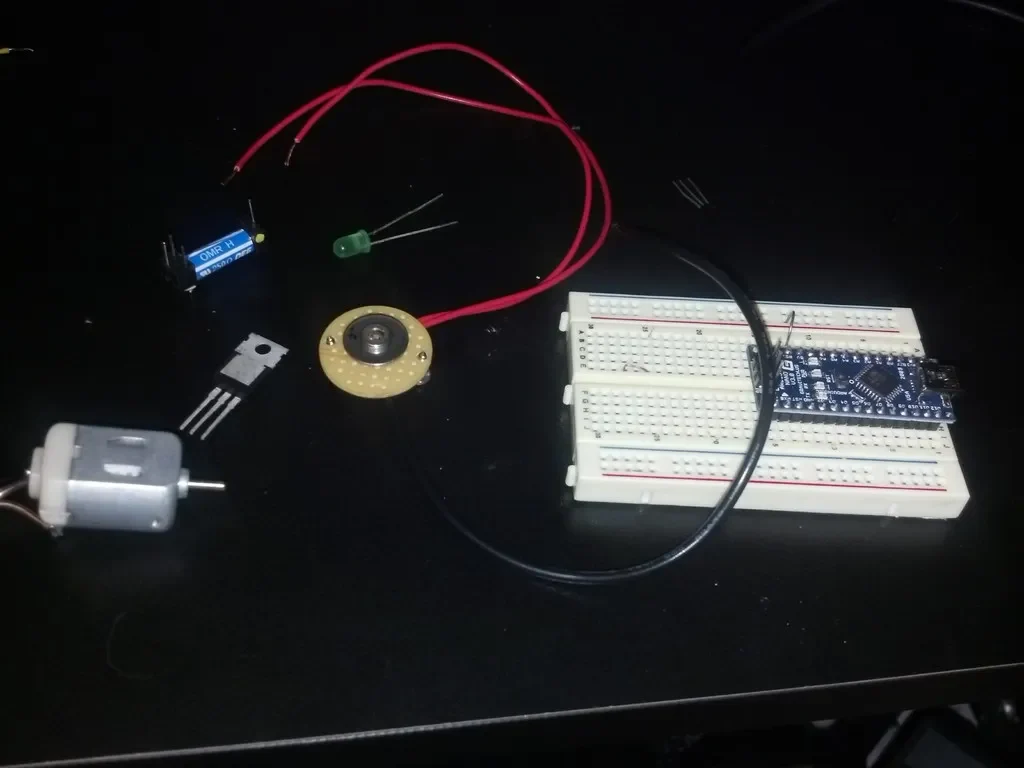

Инструкции по созданию системы находятся в Коде arduino. Если у вас есть какие-либо вопросы, дайте мне знать. Это работа в стадии разработки. Я успешно реализовал это на макетной плате, но не реализовал полностью из-за нехватки времени. Мне все еще нужна линза, чтобы сфокусировать лазер. Прилагаемые файлы .stl довольно универсальны и должны работать с большинством двигателей экструдеров, а также с любым небольшим двигателем постоянного тока, который у вас есть.
