Линии Nanoleaf своими руками БЕЗ ПАЙКИ (контроль над эффе...

Этот проект очень крутой! Nanoleaf Lines, но за небольшую часть стоимости. и здесь НЕТ ПАЙКИ

Список запчастей
BTF-Lighting WS2812B Eco 300LED 5M: США | Великобритания | Калифорния | DE | фр.
Алюминиевый светодиодный диффузор с каналом Shallow w. Майли Обложка: США | Великобритания | Калифорния | DE | фр.

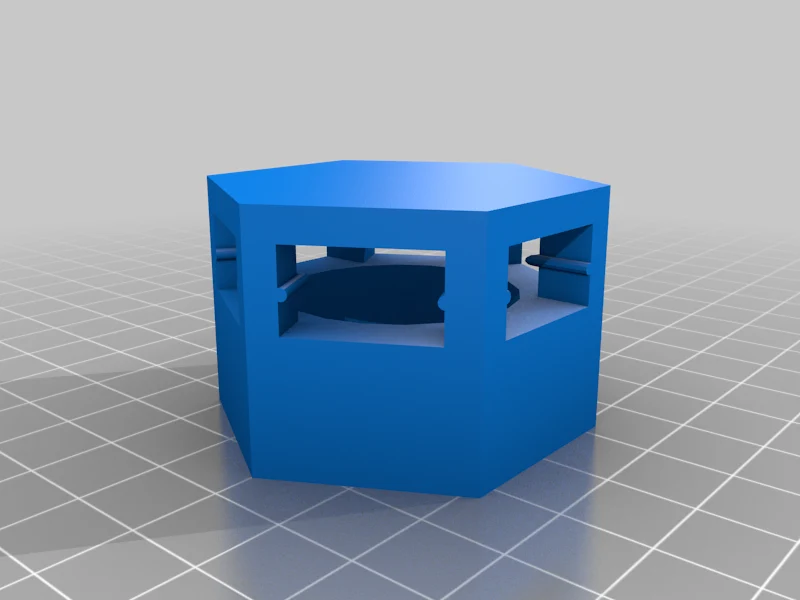

Соединительная деталь, напечатанная на 3D-принтере (в файлах)
Нано-гелевая лента (попробуйте найти в хозяйственном магазине): US | Великобритания | Калифорния | DE | фр.
Кабельный канал (Попробуйте найти в хозяйственном магазине): US | Великобритания | Калифорния | DE | фр.
Кабельная коробка ИКЕА КУГГИС: США | Великобритания | Калифорния | DE | фр.
Arduino Uno R3: США | Великобритания | Калифорния | DE | фр.
Макетная плата на 400 связующих точек MB-102: США | Великобритания | Калифорния | DE | фр.
Ассорти-комплект Dupont Wires: США | Великобритания | Калифорния | DE | фр.
(ОПЦИЯ) Соединительные провода 28AWG: США | Великобритания | Калифорния | DE | фр.
Конденсатор 100-1000 мкФ: США | Великобритания | Калифорния | DE | фр.
Резистор 220-440 Ом: США | Великобритания | Калифорния | DE | фр.
Клеммный блок (ТОЛЬКО ДЛЯ БП НОРМАЛЬНОГО РАЗМЕРА): США | Великобритания | Калифорния | DE | фр.
Источник питания 5 В (Ампер = светодиоды x 0,06) — Нормальный размер (до 10 А): США | Великобритания | Калифорния | DE | FR — Полный размер (до 50 А): США | Великобритания | Калифорния | DE | фр.
Кабель питания — Для нормального размера: США | Великобритания | Калифорния | DE | FR — В полном размере: США | Великобритания | Калифорния | DE | фр.

Я также рекомендую Low ESR, чтобы убедиться, что блок питания не выйдет из строя.

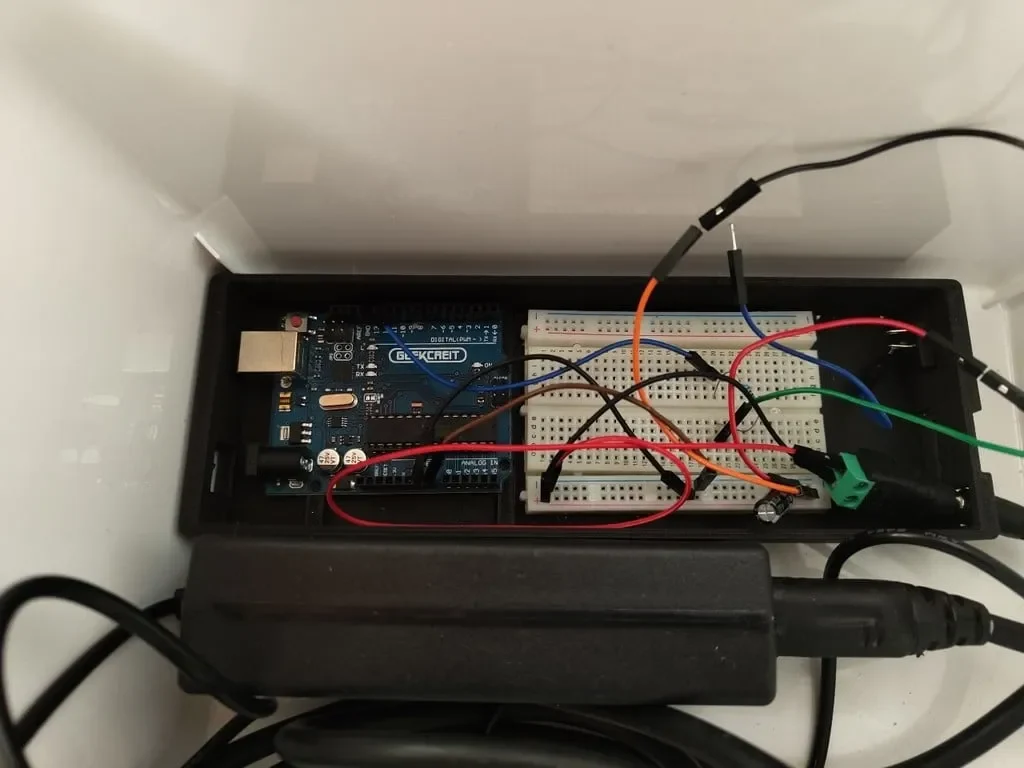

Настройка схемы

Анимации

КОД

Посмотреть в файлах

КАК НАСТРОИТЬ
Отрежьте светодиодные профили по размеру с помощью любой пилы.
Прикрепите соединительную деталь к профилю светодиода, пропустите светодиодную ленту через соединительную деталь и повторяйте, пока проект не будет завершен.
Соедините компоненты вместе, просмотрев раздел «Настройка схемы», и поместите их в кабельную коробку.
Установка кабельных каналов на стене без крышек
Подключите соединительные провода или кабели M-F Dupont к удлинительным кабелям.
Проложите кабели в кабель-канале
Нанесите нано-гелевую ленту на детали разъема и установите на стену.
Подключите Night Strip к соединительным проводам
Наденьте крышки кабельных каналов
Подключите кабель питания

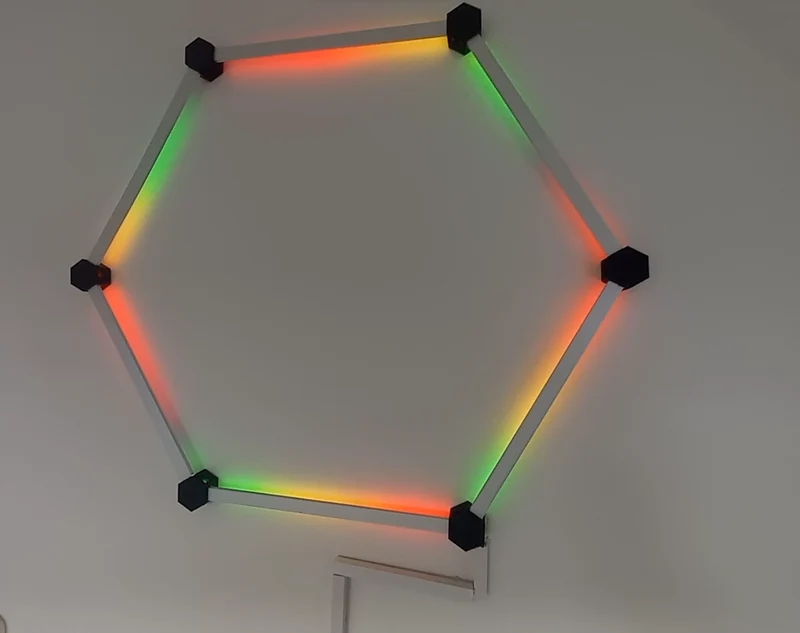

Проект должен загореться Версия, управляемая приложением, появится очень скоро

Версия WLED появится очень скоро
