Gridfinity Bin для Arduino Uno

Источник:

www.printables.com

Обзор:

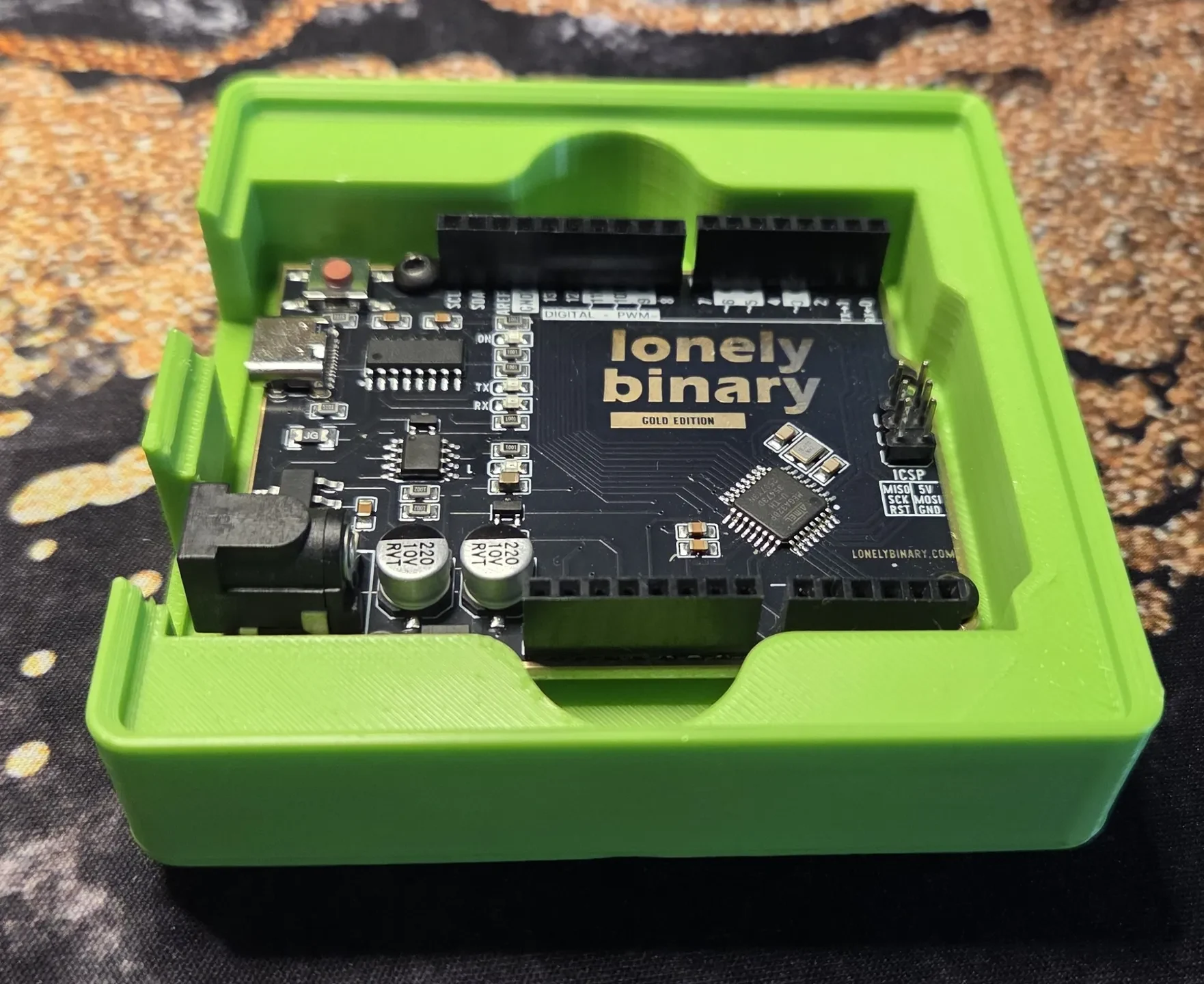

Это ремикс на Gridfinity bin Патрика Руиса для Arduino Uno. В его версии есть контакты, которые определяют местонахождение Arduino, но не закрепляют его. Это сетка Gridfinity 2x2, основанная на платформе Зака Фридмана: https://gridfinity.xyz/. Я удалил отверстия для магнитов снизу и создал две альтернативные версии:

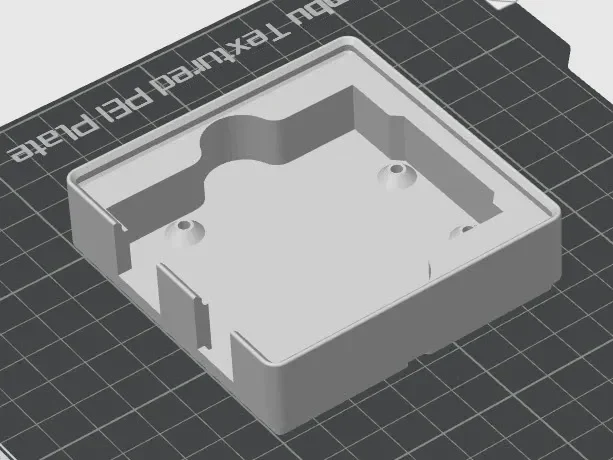

1. Монтажные отверстия для винтов. В этих отверстиях можно нарезать метчи�� М3. Закрепите Arduino Uno винтами M3x6 или M3x8.

2. Монтажные отверстия предназначены для термофиксируемых вставок (M3x4x5), которые становятся еще более надежными при использовании тех же винтов.

Я также расширил крепления, чтобы придать им немного прочности. Я использую этот контейнер с изготовленным мной специальным лотком, в котором используются пластины Clickfinity от NoWarranty (https://www.printables.com/model/452675-gridfinity-clickfinity-baseplate-no-magnets-univer).

Печать:

Напечатайте любую нить по вашему желанию. Никаких опор не требуется.
