Адаптер для ручки/маркера Arduino Alvik............

Печать:

Печатайте из PLA или любого подобного материала. Допуски уже применены, поэтому изменение размера не требуется.

нет опор
без полей
нет плота
Примечание: если деталь деформируется, вы можете добавить 1 или 2 слоя плота.

Необходимые компоненты:
2 шестигранные гайк�� M3
3 винта M3x12
2 винта M3x20
1x RC сервопривод MG90S (серая модель)

Инструкции по сборке:
Принеси подставку для ручек
Вставьте шестигранную гайку М3.
Нажмите и совместите с боковым отверстием
Поверните держатель ручки
Вставьте друг��ю шестигранную гайку М3 и нажмите до конца.
Используйте 2 винта M3x20.

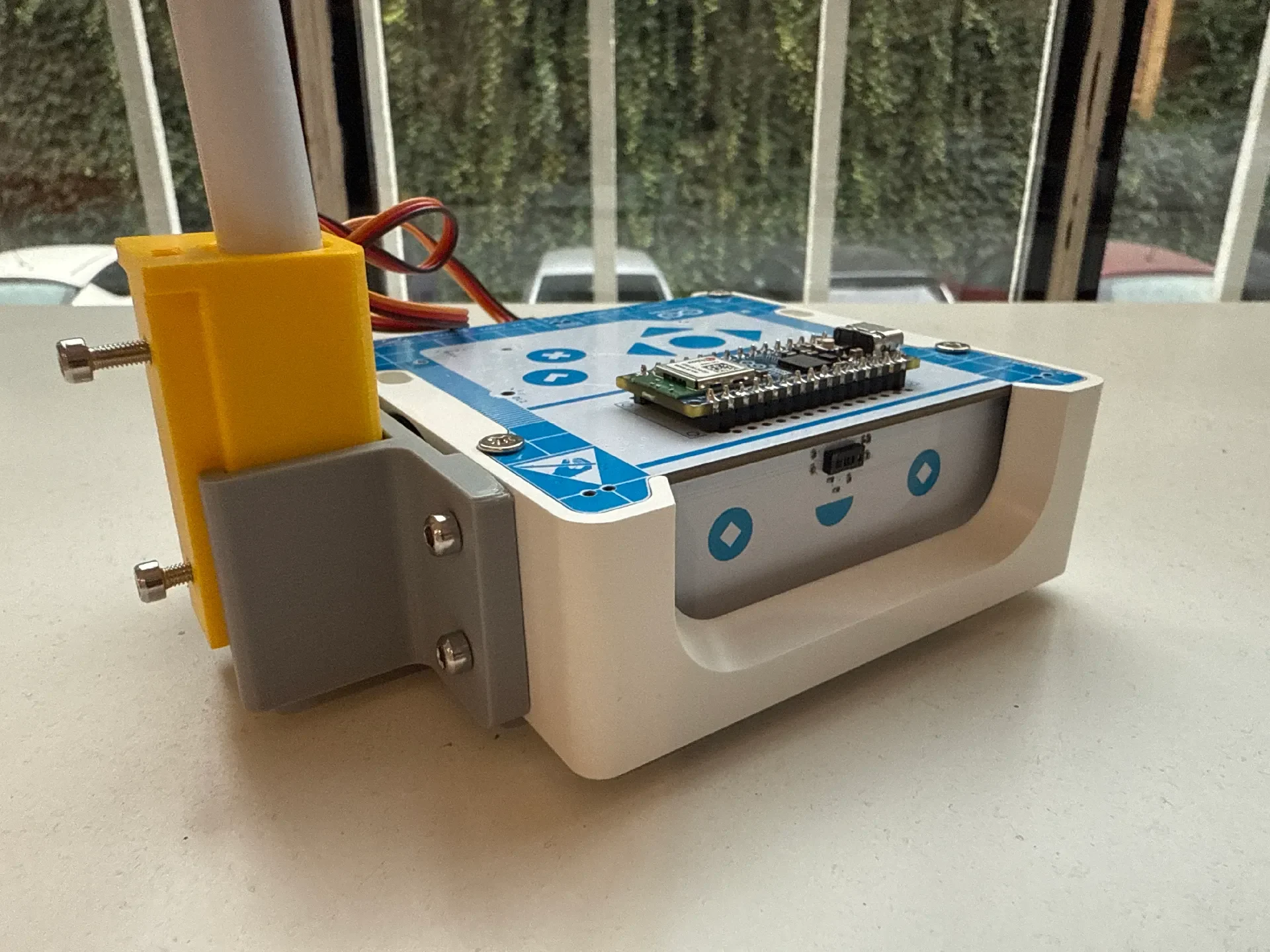

Принесите монтажную конструкцию и поместите ее справа от Алвика.
Закрепите его с помощью 3 винтов M3x12.
Прикрепите сервопривод MG90s
Подключите сервопривод к порту сервопривода A (проверьте правильную ориентацию).
Включите робота, установите положение сервопривода на 90° и установите звуковой сигнал, как показано на фото.

Примечание:

Вот как вы можете расположить сервопривод с помощью micropython

из arduino_alvik импортировать ArduinoAlvik
альвик = АрдуиноАлвик()
альвик.begin()
alvik.servo_A.set_position(90)
