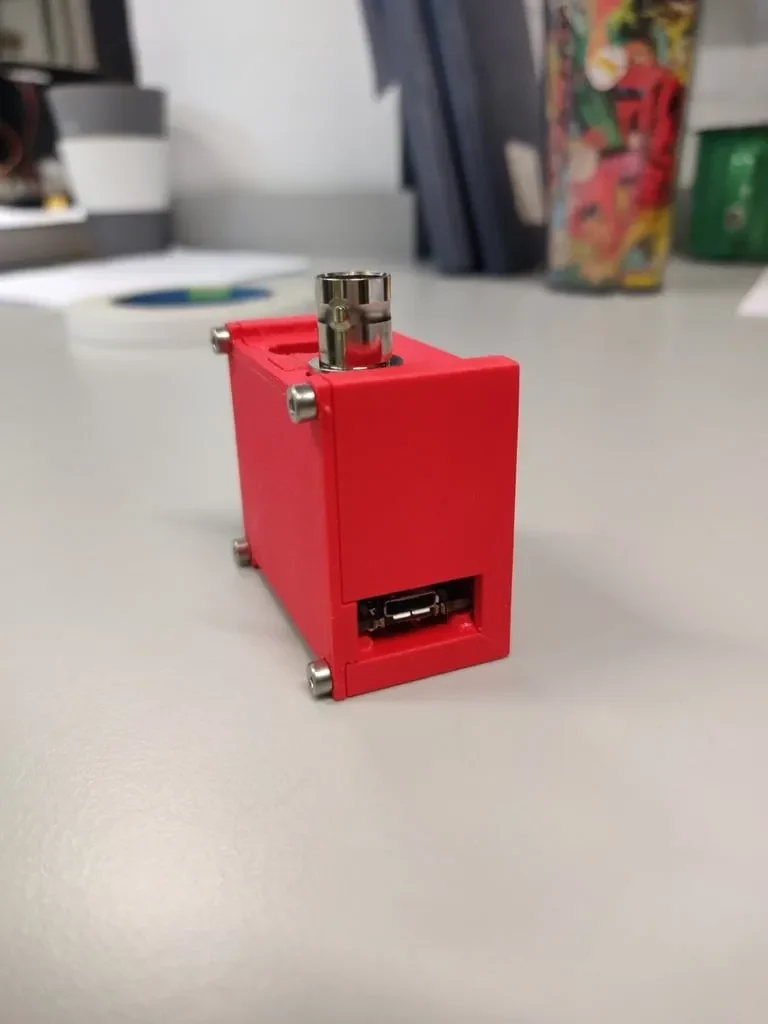

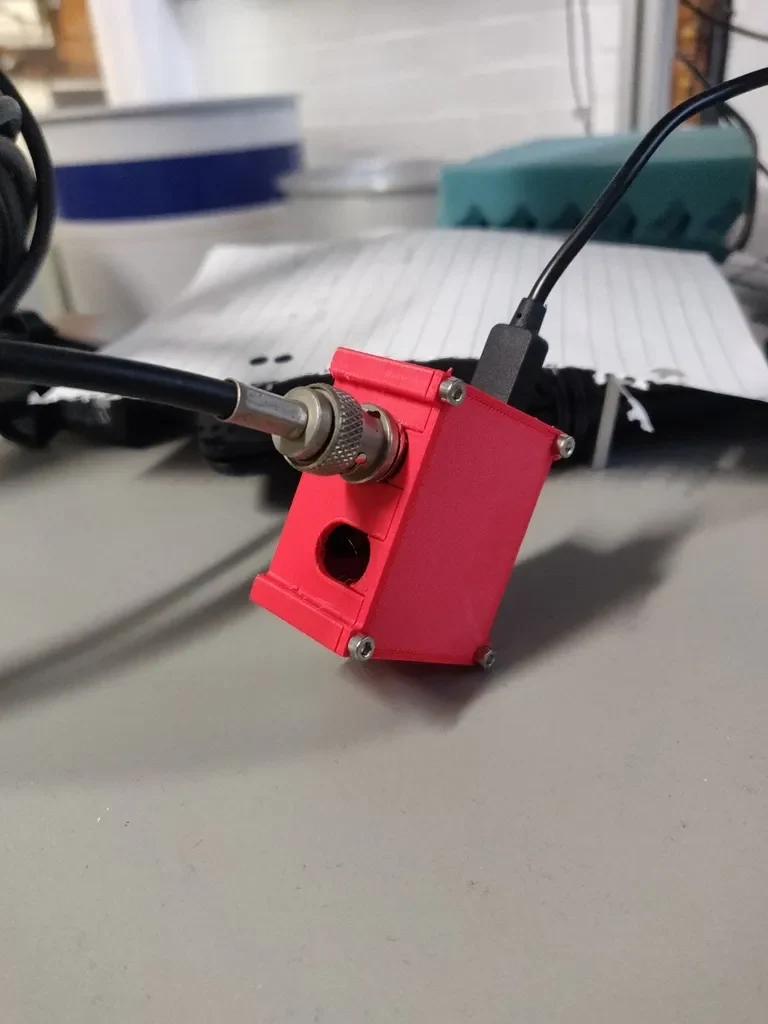

Удаленный триггерный блок Arduino (R.A.T Box)............

Триггерный блок для анализатора спектра Rohde & Shwarz (R&S SA).

Для запуска измерения на нашем R&S SA в настоящее время мы используем модуль Delft, которому требуется около 0,13 с для запуска измерения на R&S SA.

В этом триггерном блоке используется код Arduino и Python, чтобы исключить посредника из стойки Делфт, что сокращает время измерения с 0,13 с до 0,07 с.

В Arduino загружена программа Arduino StandardPyfrimata.ino; Пример кода вашего кода Python можно найти в файлах загрузки.

Части

Ардуино Нано
4 крепежных винта м2,5х10 мм.
Немного двусторонней липкой ленты (чтобы приклеить Arduino)
(1 или 2) крепления на панели BNC
Проволока
Соединители Дюпон

Инструменты

Паяльник
Обжимной инструмент
Отвертка

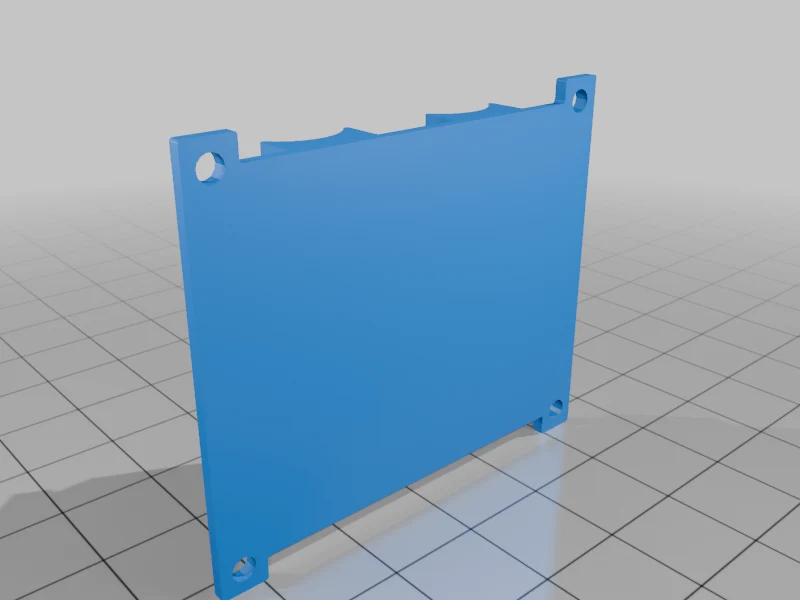

09.14.2024 V1.1: Исправлена ошибка, при которой вставки в крышке были перевернуты.

09.16.2024 V1.2: Исправлена ​​ошибка, при которой вставки в крышке располагались не в том месте.

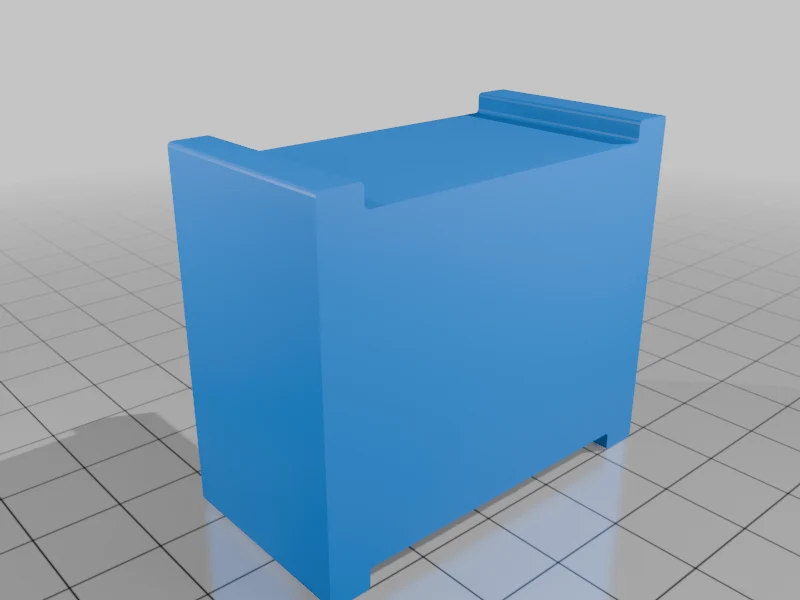

09.16.2024 V2: Контакты Arduino были слишком высокими для корпуса, а разъем BNC плохо сочетался с контактом заземления. Полный ремонт корпуса.
