Компактная верхняя крышка для корпуса Arduino Zero..........

Arduino Zero поставляется только с нижней частью корпуса. Зачем делать это только наполовину? Мы все знаем, насколько грязным может стать наш стол при сборке электроники, и нам нравится, когда наши модные платы Arduino сохраняют внутри свой волшебный дым.

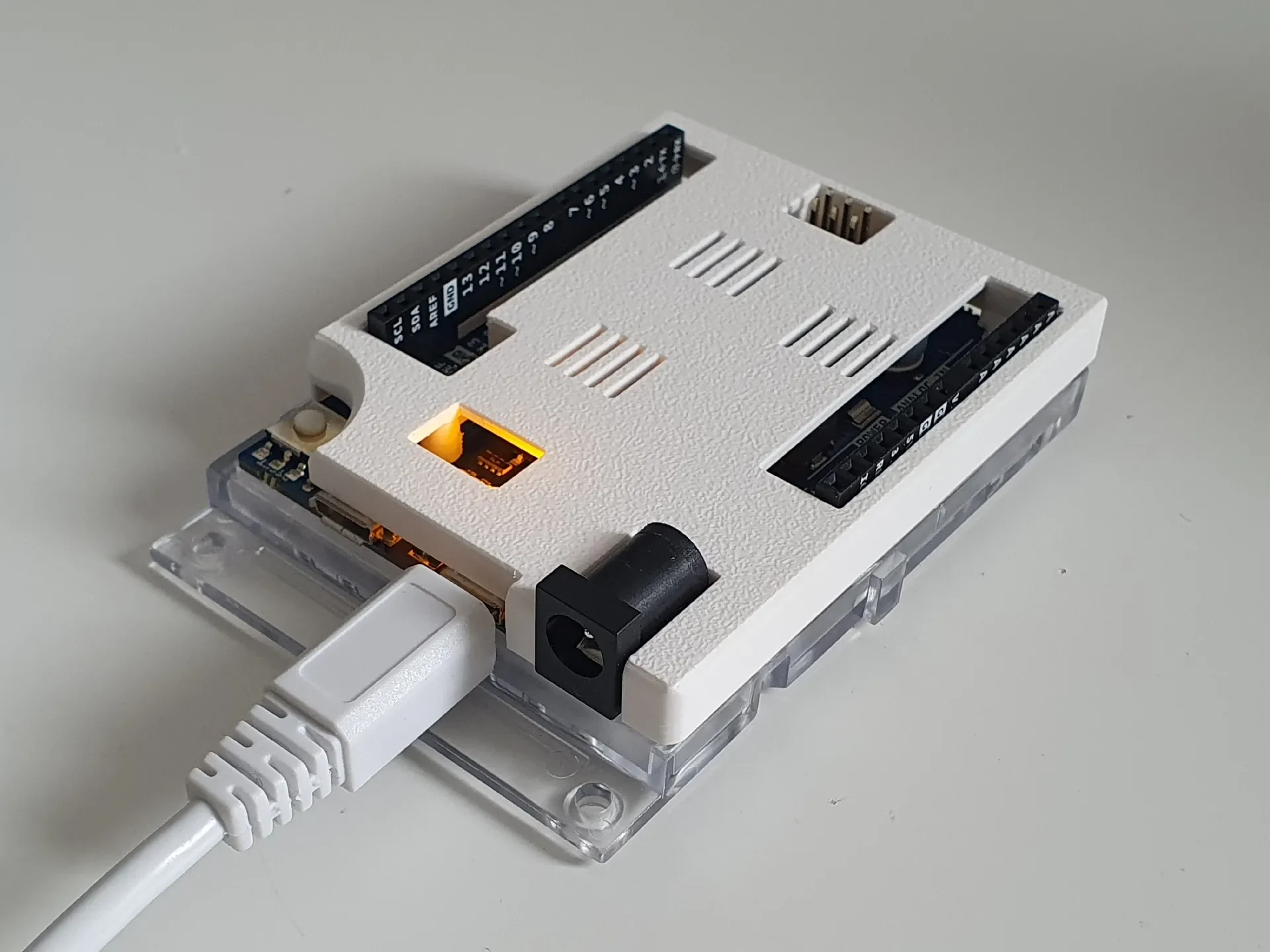

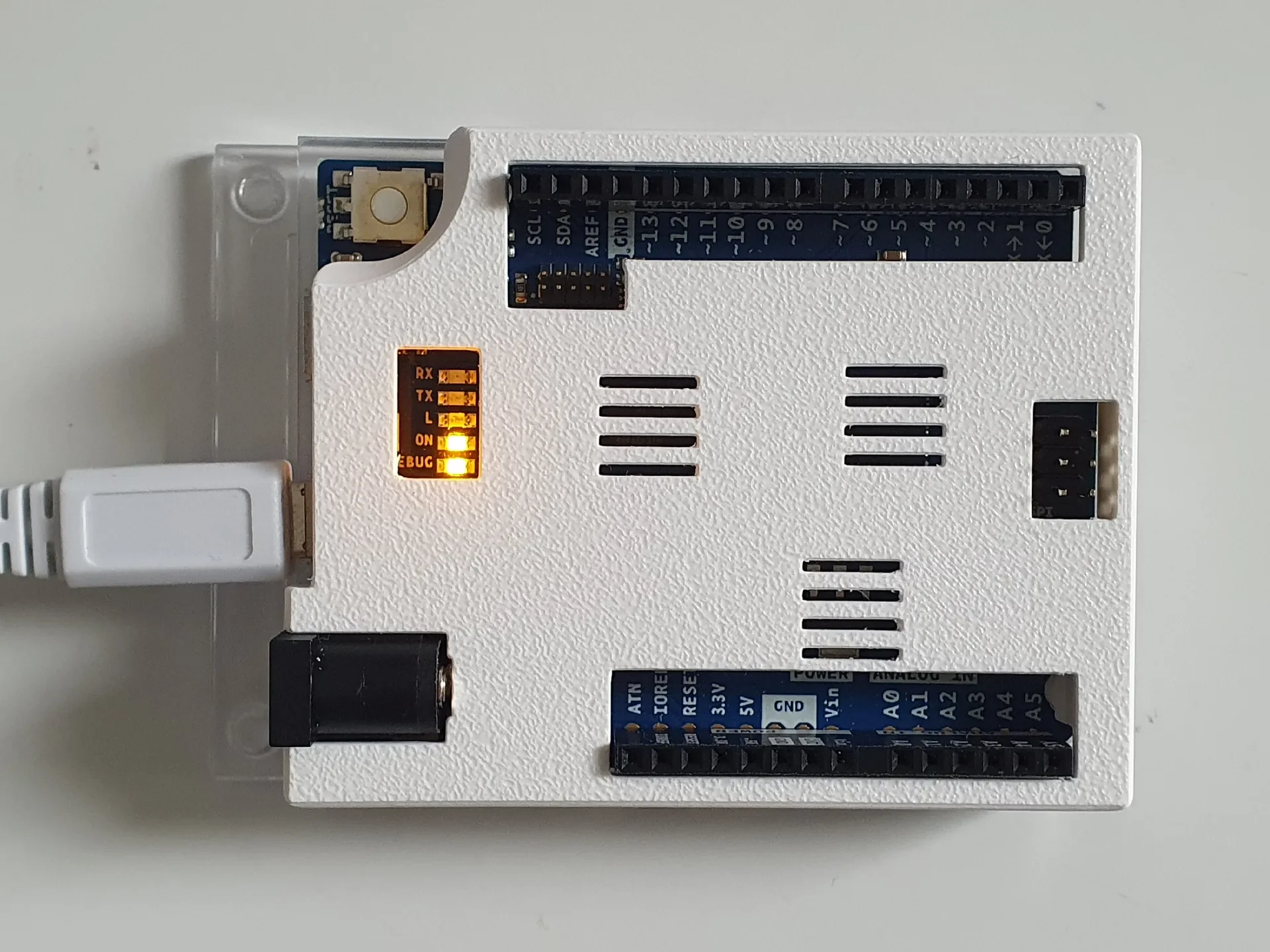

Эта модель также закрывает верхнюю часть платы, вместе со штатной нижней частью она закрывает все стороны, оставляя доступными важные разъемы (кроме площадок SWD, потому что я думаю, что весь смысл этой платы заключается в использовании отладчика). Легкий доступ к кнопке сброса (не стыжусь признаться, что часто ею пользуюсь). Маленькие вентиляционные отверстия для компонентов, которые могут нагреваться. Да, я потратил на это слишком много времени.

Тщательно подобранные размеры для идеального соответствия. Посадка с трением, поэтому, если вы хотите по-настоящему приклеить его, возможно, используйте немного суперклея. Будьте осторожны с зубцами, так как при печати верхней частью вниз это худшая ориентация для принтеров FDM.

Хорошо печатает на Bambulab P1S с соплом 0,4 мм с использованием PLA (в данном случае матового eSun), другие нити не тестировались. Рекомендации, специфичные для P1S и подобных принтеров: вспомогательный вентилятор 100%, температура стола 75-85 C (чтобы он прилипал, даже если вспомогательный вентилятор включен на полную мощность), ширина слоя 0,42 мм. На прикрепленной фотографии я использовал обычную пластину PEI с текстурой Bambu, которая, на мой взгляд, выглядит лучше всего в этом случае.

Обратите внимание на высоту слоя: поскольку начальный слой будет очень заметным, не делайте начальный слой слишком тонким, и вам, вероятно, также понадобится увеличить температуру нити для начального слоя примерно на 10 C (эти настройки предназначены для того, чтобы линии в начальном слое лучше сливались друг с другом). Я использовал начальную высоту слоя 0,20 мм и остальную высоту 0,08 мм.

Ориентация печати: данная модель предназначена для печати в перевернутом виде, т. е. зубцами вверх. Ни один угол не должен превышать 45 градусов от вертикали. Если у вас возникли проблемы с печатью, вам действительно необходимо откалибровать принтер и/или обеспечить эффективное охлаждение во время печати.

Если вы хотите сохранить зуб��ы, возможно, сбавьте скорость и включите охлаждающие вентиляторы модели принтера на полную мощность. Возможно, стоит подумать о переходе на сопло меньшего размера, хотя диаметр 0,4 мм подойдет.

Эта крышка не подходит к Uno из-за другого разъема USB. Есть много других моделей для Uno, но для Zero я не нашел ни одной. О другой «нулевой» модели от Arduino я упоминать не буду, поскольку она сильно затрудняла мои поиски чего-то подходящего именно к этой плате.
