Пульт дистанционного управления для затвора камеры Arduin...

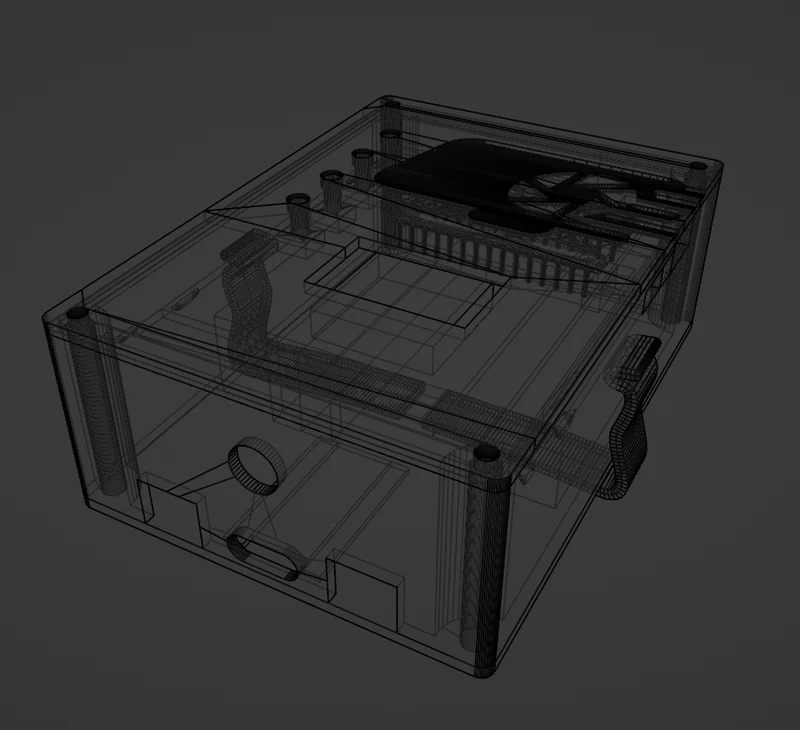

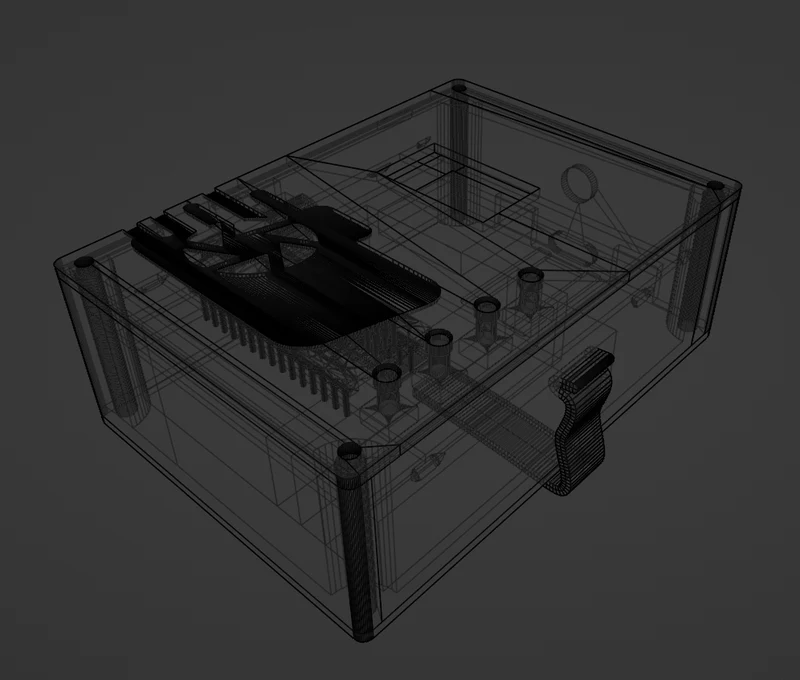

Этот футляр был разработан для размещения всех компонентов, необходимых для изготовления затвора камеры от @jamesskelton.

Ссылка на страницу его проекта на GitHub: https://github.com/hackaninstant/Servo-Shutter.

В коробку встроить:

две литиевые батареи 3,7 В для Arduino. Эту батарею можно перезаряжать через плату TP4056 и USB-порт miro.
Батарея 4x1,5 В для питания сервопривода.
Arduino Nano, версия 16K или 32K
4 переключателя мгновенного действия
I2C SSD1306 дисплей 128x64
9г сервопривод
Оптоизолятор TLP 127 с резистором 330 Ом (дополнительно для синхронизации вспышки)
поворотный энкодер (опция)

Особенности:

100 х 71,5 х 36 см в собранном виде.
1 экран и 4 кнопки (крышка)
Тисненый логотип камеры (крышка)
Отверстия 4x3M для крепления передней панели к корпусу
2 отверстия для выключателей (вверху)
1 отверстие для поворотного переключателя (вверх)
Одно отверстие для сервопривода (слева)
Одно отверстие для USB-разъема Arduino (слева).
2 отверстия с обеих сторон для крепления корпуса к опорам (см. ссылку ниже).
4 отверстия для установки вставок (на корпусе)
Мелкие детали для поддержки печатной платы на нужной высоте
Штекер направляющей на коробке, гнездо направляющей на крышке, чтобы она хорошо прилегала.

Части:

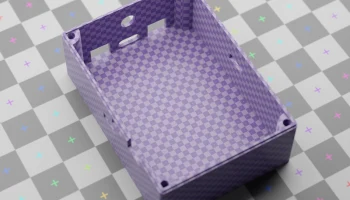

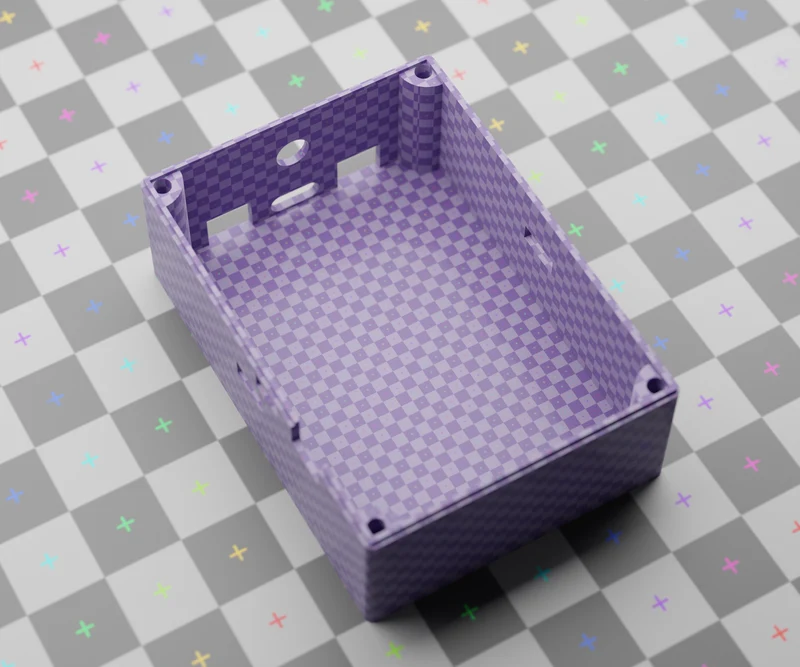

Дело

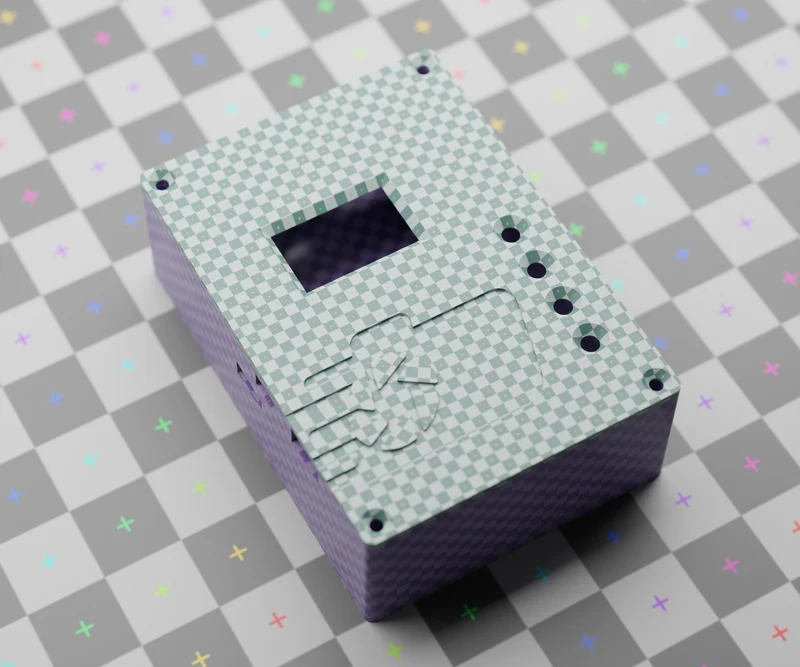

Крышка

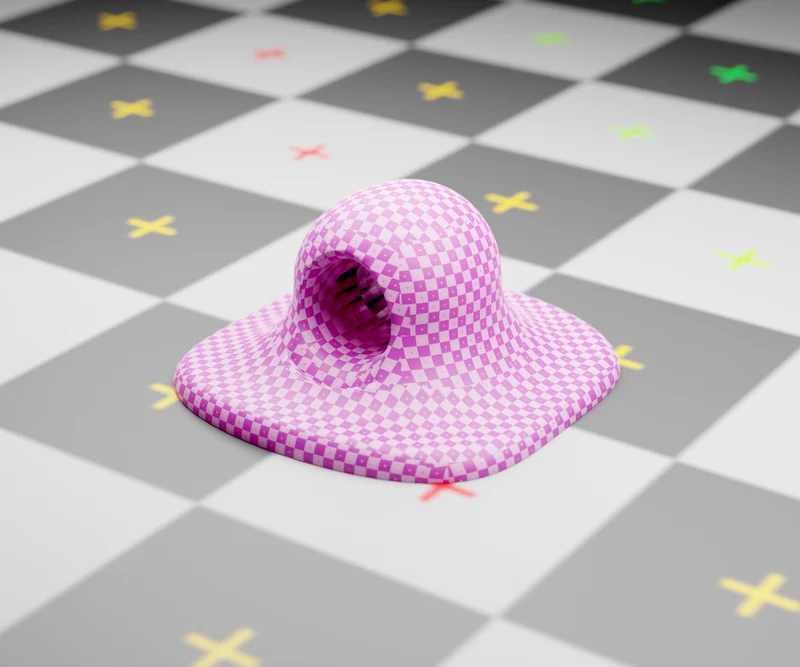

Кольцевое соединение (чтобы скрыть ножку поворотного энкодера)
Предохранительная петля (приклейте ее сбоку и прикрепите кольцо для ключей или паракорд, чтобы закрепить футляр)

Внешние ресурсы:

Затвор камеры (распечатки)
Выносной держатель жалюзи (печатные версии)
