Комплект синтезатора Arduino UNO Q DIY - футляр с 3D-печа...

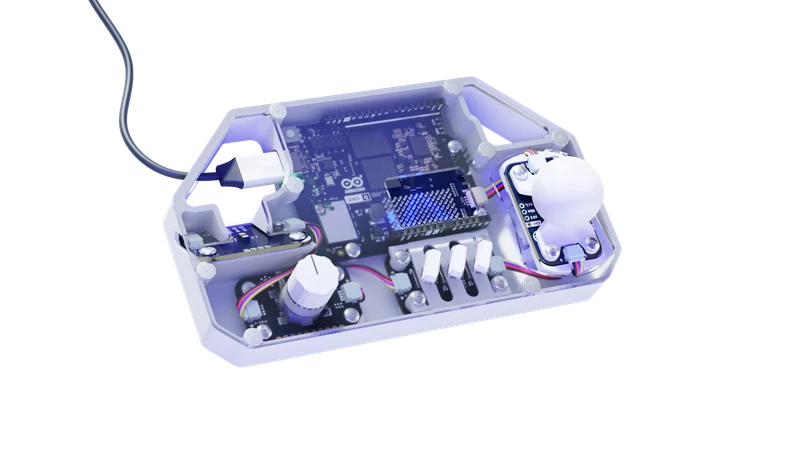

Комплект синтезаторов Arduino UNO Q DIY — это комплексный комплект Arduino, который позволяет пользователям создавать и управлять собственными модульными синтезаторами, используя чистые данные и интуитивно понятные физические входы.

Вы можете купить собственный комплект в официальном магазине Arduino или просто следовать инструкциям, чтобы создать собственный комплект с нуля на Arduino ProjectHub!

Здесь вы можете распечатать корпус комплекта на 3D-принтере, свободно модифицировать файлы, изменять модули и расширять исходный корпус, чтобы иметь возможн��сть делать еще больше!

Требуемые материалы
Аппаратное обеспечение

1x Ардуино УноК

1x Arduino Модульное расстояние

1x ручка Arduino Modulino

1x механизм Arduino Modulino

1x кнопки Arduino Modulino

5 кабелей Qwiic длиной 5 см

10 винтов M3x6

4 винта M3x10

Инструменты и материалы

Отвертка

3D-принтер FDM (минимум размер печатной платформы 160x90 мм)

нить для 3D-печати

(по желанию) маленькие плоскогубцы

Рекомендации по печати
Комплект состоит из 6 частей:

1x база

1x чехол

1x Кнопки

1x наклонный крест

1x наклонная плоскость

1x ручка наклона

Файл для печати .3mf создан на основе Prusa Slicer и был протестирован со слоем печати 0,2 мм как из PLA, так и из PETG. Вы также можете использовать файлы .stl по отдельности, чтобы распечатать их на принтерах разных марок и в разных конфигурациях.

Поддержка требуется только в 2-х областях (зеленые на картинке ниже):

Отверстия для кабеля питания в верхнем левом углу основания.

Выступающие суставы плоскости наклона.

Файл Tilt Cross .stl имеет круглую форму, но в файле .3mf он слегка обрезан, чтобы лежать ровно без опор. Рекомендуется собирать крест плоской поверхностью в��из, как указано на следующем этапе сборки.

В случае использования другого слайсера может потребоваться установка дополнительных опор и параметров.

Этапы сборки

Подключите UnoQ и Modulinos с помощью кабелей Qwiic в следующем порядке: UnoQ -> Движение -> Кнопки -> Ручка -> Расстояние.

Аккуратно нажмите на наклонную крестовину (если она напечатана с плоской стороной, поверните ее вниз) в сустав на правой стороне основания до щелчка.

Поместите механизм Modulino на плоскость наклона, ручку на модуль Modulino Distance и скрепите их 2 винтами M3x10.

Пропустите кабели внутрь и наружу Modulino Distance вокруг крюков под плоскостью наклона.

Аккуратно нажмите полученный узел наклона на крестовину наклона до щелчка.

Согните вниз четыре проставки кнопочной панели по слабым линиям.

Поместите панель кнопок поверх кнопок Modulino, а затем прикрутите их обе в месте рядом с модулем наклона, используя винты M3x10.

Прикрутите ручку Modulino прямо рядом с кнопками слева.

Вверните Modulino Distance в наклонное гнездо слева.

Прикрутите крышку к основанию.

Веселиться!
