Everydays 039 - Корпус проекта Arduino UNO

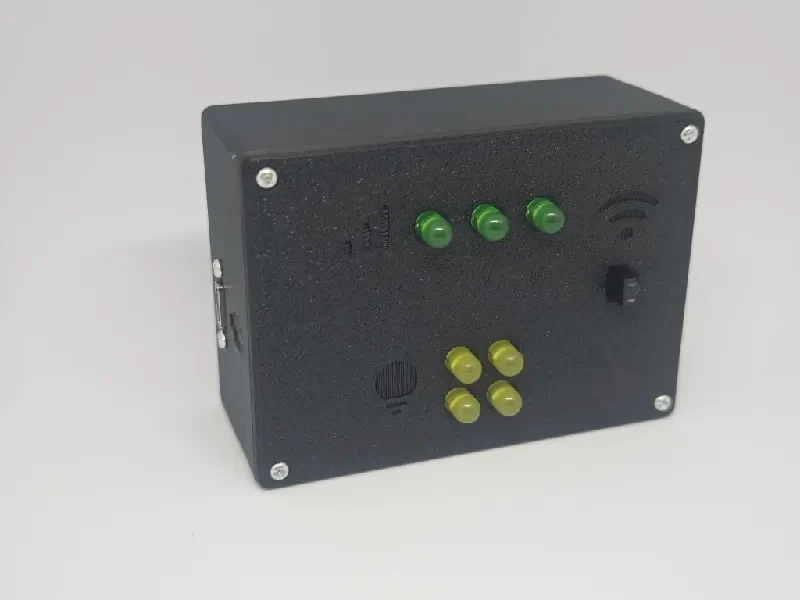

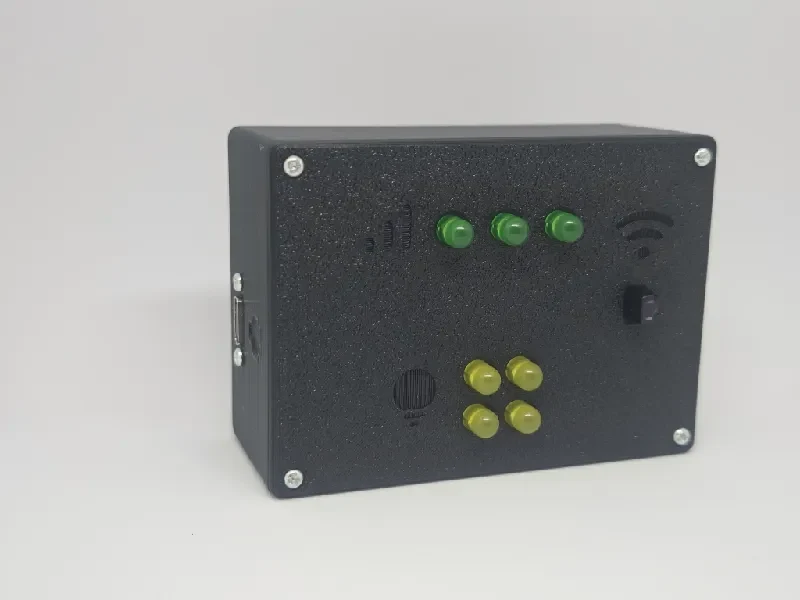

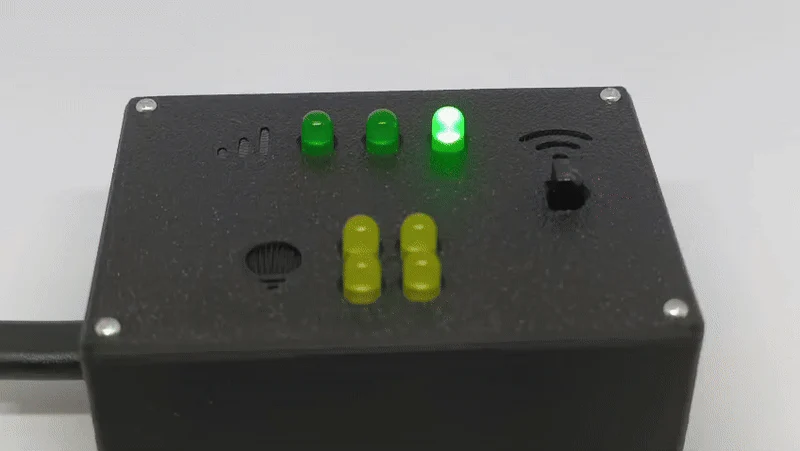

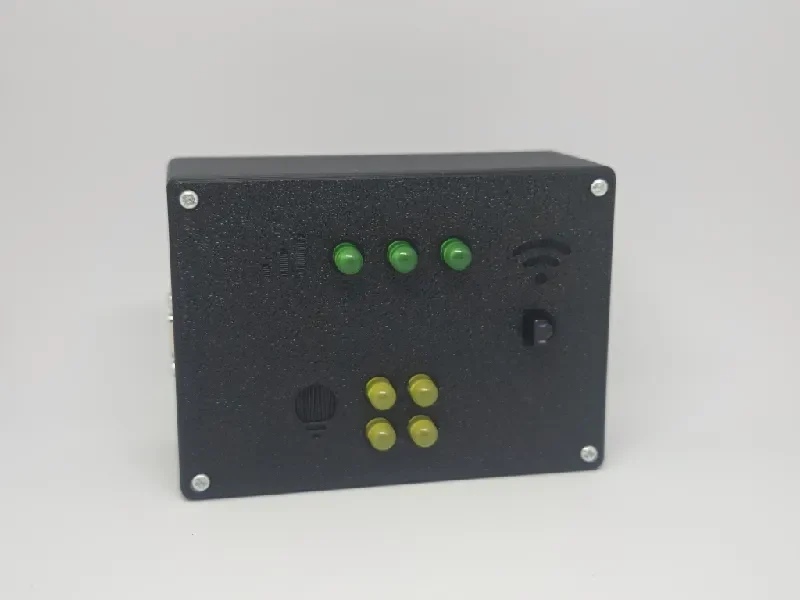

Сегодня я разработал коробку проекта для демонстрации сборки Arduino UNO. Корпус предназначен для аккуратного размещения всех основных компонентов в одном месте, имеет специальные точки крепления и чистую прокладку кабелей. Он включает в себя отверстия и вырезы для 7 светодиодов, ИК-приемника, кнопки, Arduino UNO и входа питания USB-C, что делает его идеальным для демонстраций или демонстрационных проектов.

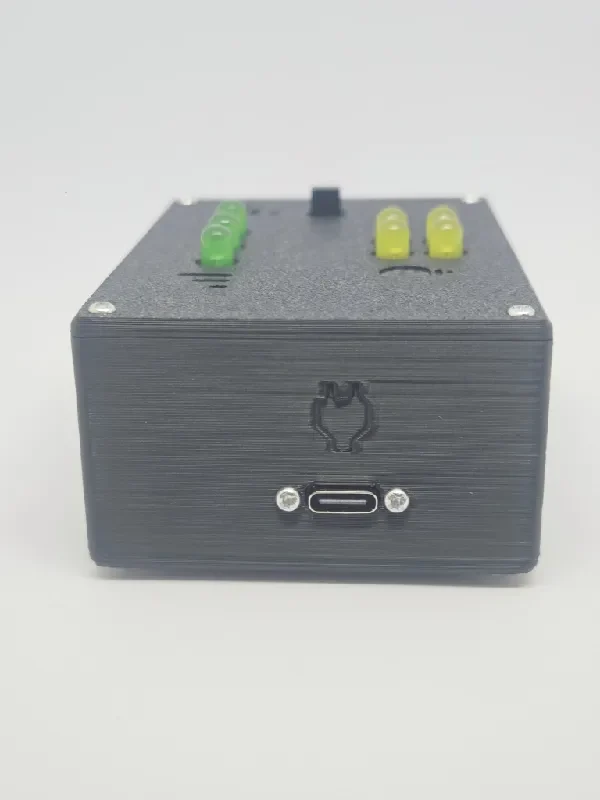

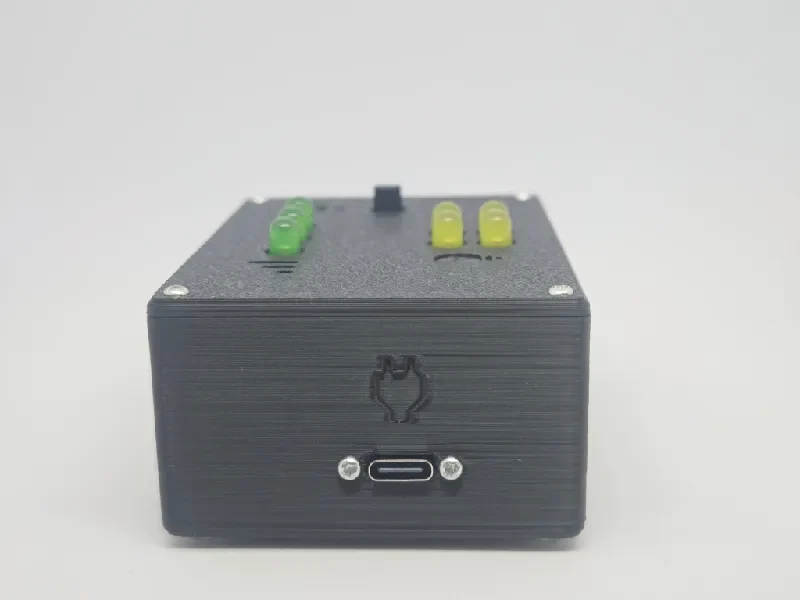

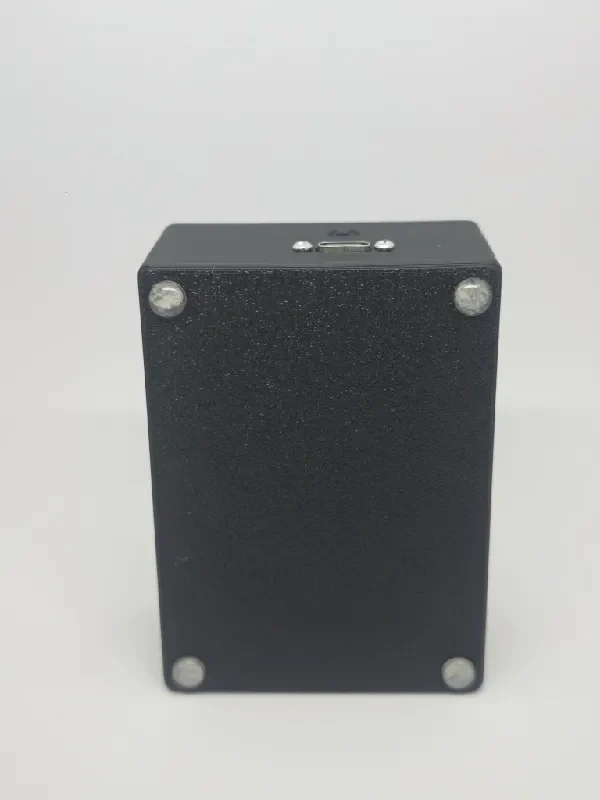

The enclosure is closed using M2 heat-set inserts and screws, ensuring a solid and reusable assembly. Коммутационная плата USB-C также надежно крепится винтами M2, что обеспечивает порядок и отсутствие напряжений. В нижней части корпуса имеются углубления для резиновых ножек, обеспечивающие дополнительное сцепление и приятный вид на столе.

Практичный, хорошо структурированный корпус — и еще один целенаправленный шаг в моей задаче Everydays Challenge, объединяющей электронику и 3D-печать в чистые, презентабельные конструкции ⚡

Если вам интересно, я могу опубликовать руководство по сборке и схему подключения, просто дайте мне знать :)
