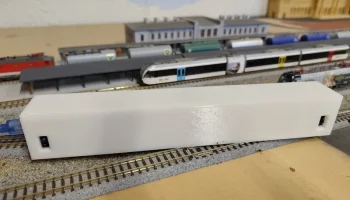

Чехол MoBa Speed ​​для измерения скорости Arduino...........

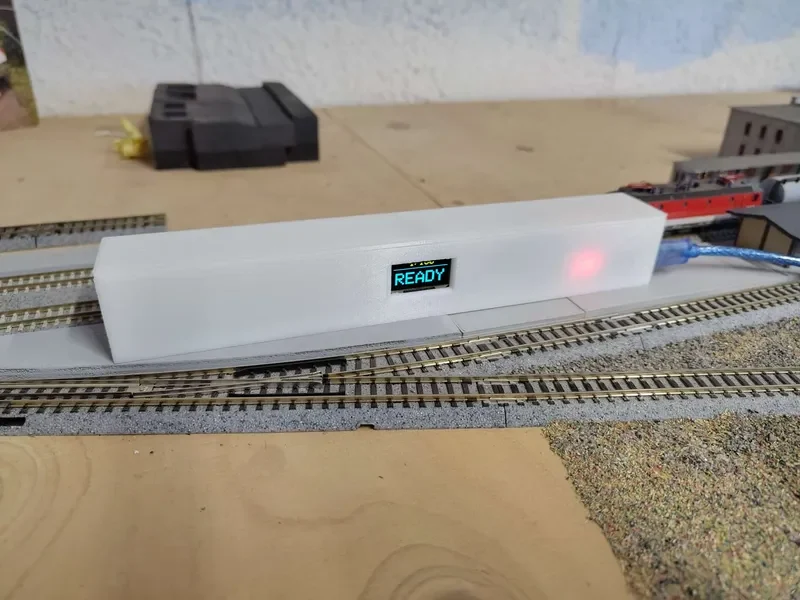

Я разработал специальный корпус для 3D-печати для известного проекта измерения скорости поезда «MoBa Speed» Arduino с сайта n-modellbahn.de.

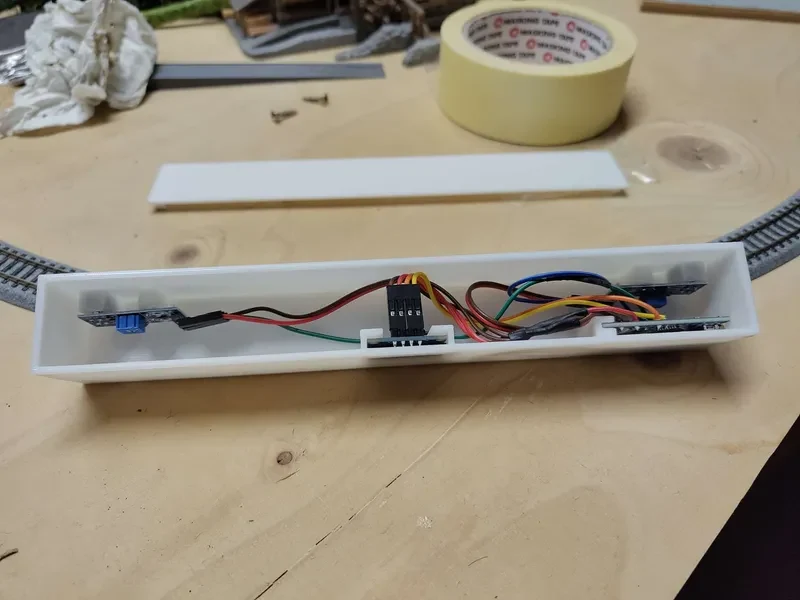

Корпус спроектирован для масштаба N и обеспечивает место для:

OLED-дисплей

Ардуино

Электропроводка

Два измерительных датчика

USB-соединение

Два датчика расположены на расстоянии 20 см друг от друга.

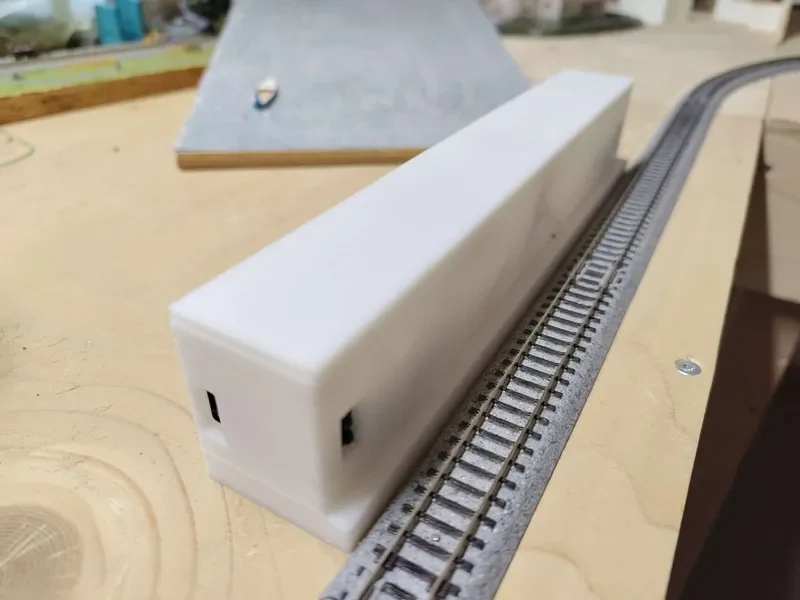

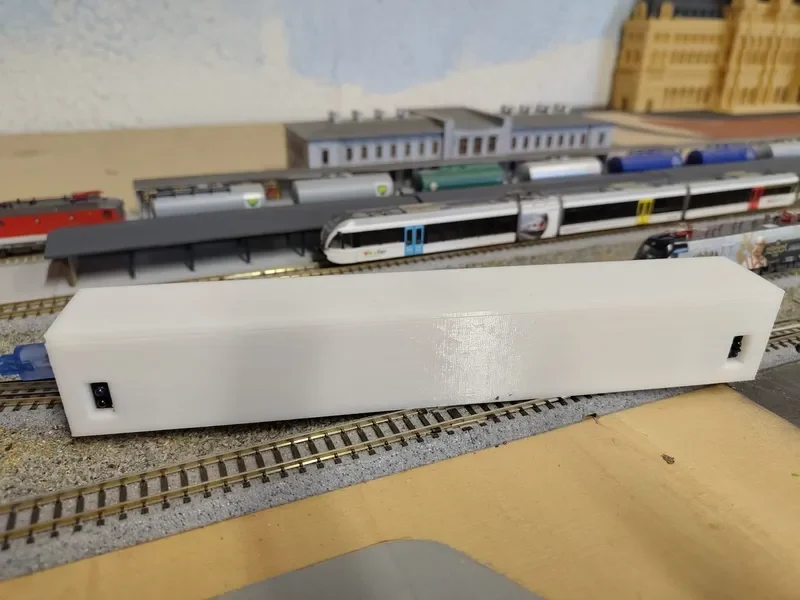

В зависимости от выбранной базы или отсутствия базы юнит можно разместить:

на соседней трассе

или рядом с дорожкой

Конструкция является модульной, что позволяет создавать альтернативные базы для других масштабов, таких как:

Н0

ТТ

другие модели железнодорожных в��сов

Корпус состоит из:

Основной корпус

Обложка

База

Электроника основана на оригинальном проекте: https://n-modellbahn.de/moba-speed/.

Спасибо оригинальному создателю проекта.

Настройки печати

Материал: ПЛА

Поддерживает: не требуется

Высота слоя: 0,2 мм

Заполнение: около 10-15 %

Примечания

Эта загрузка содержит только корпус.

Электроника и Arduino в комплект не входят.

Положения датчиков могут потребовать небольшой корректировки в зависимости от системы направляющих.

Буду рад лайкам, загрузкам, а особенно вашим м��ркам и фотографиям ваших версий.
