Корпус Arduino Bannou + файлы дизайна печатной платы........

Что, если бы существовал Arduino, который мог бы все?...

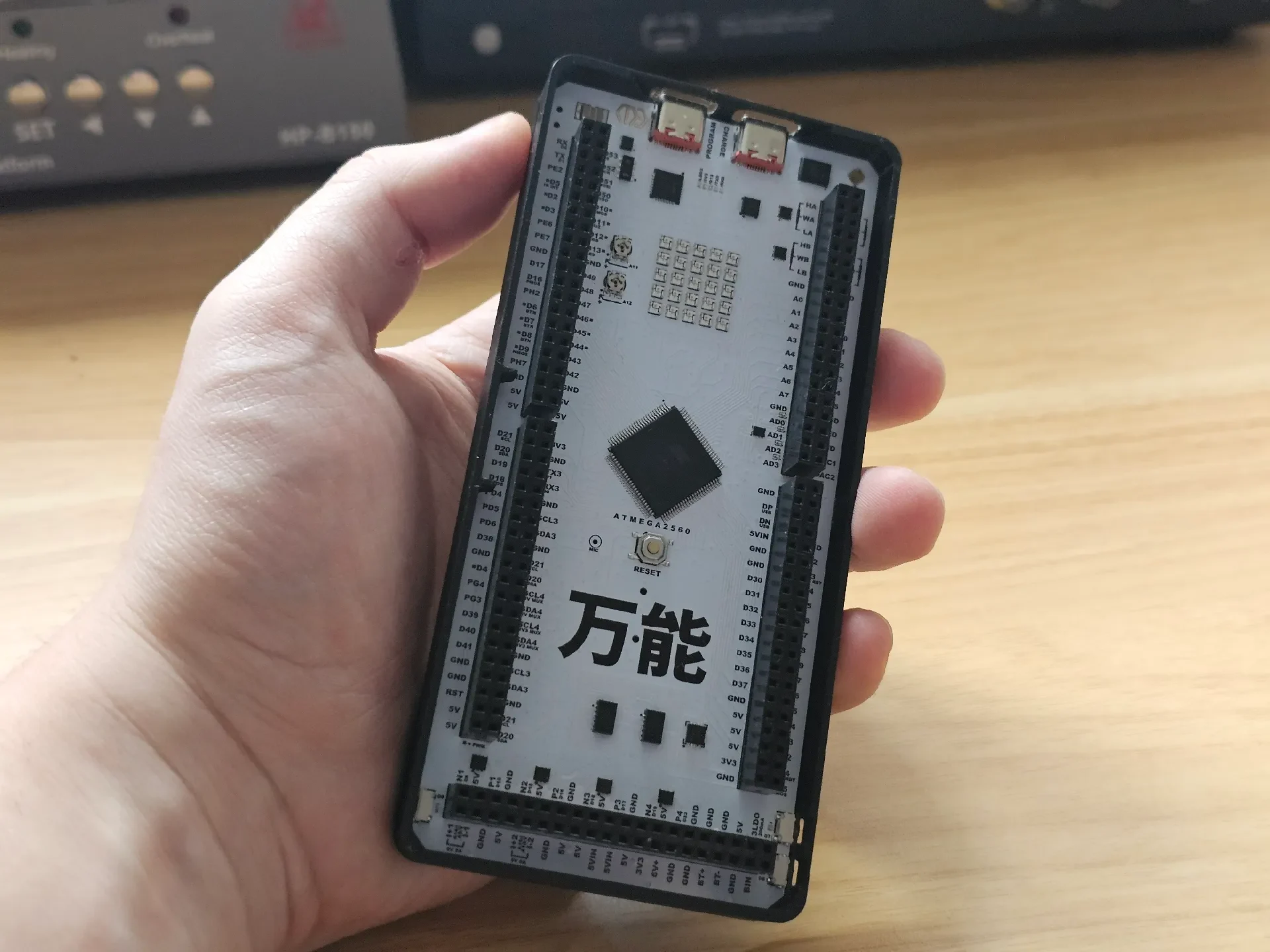

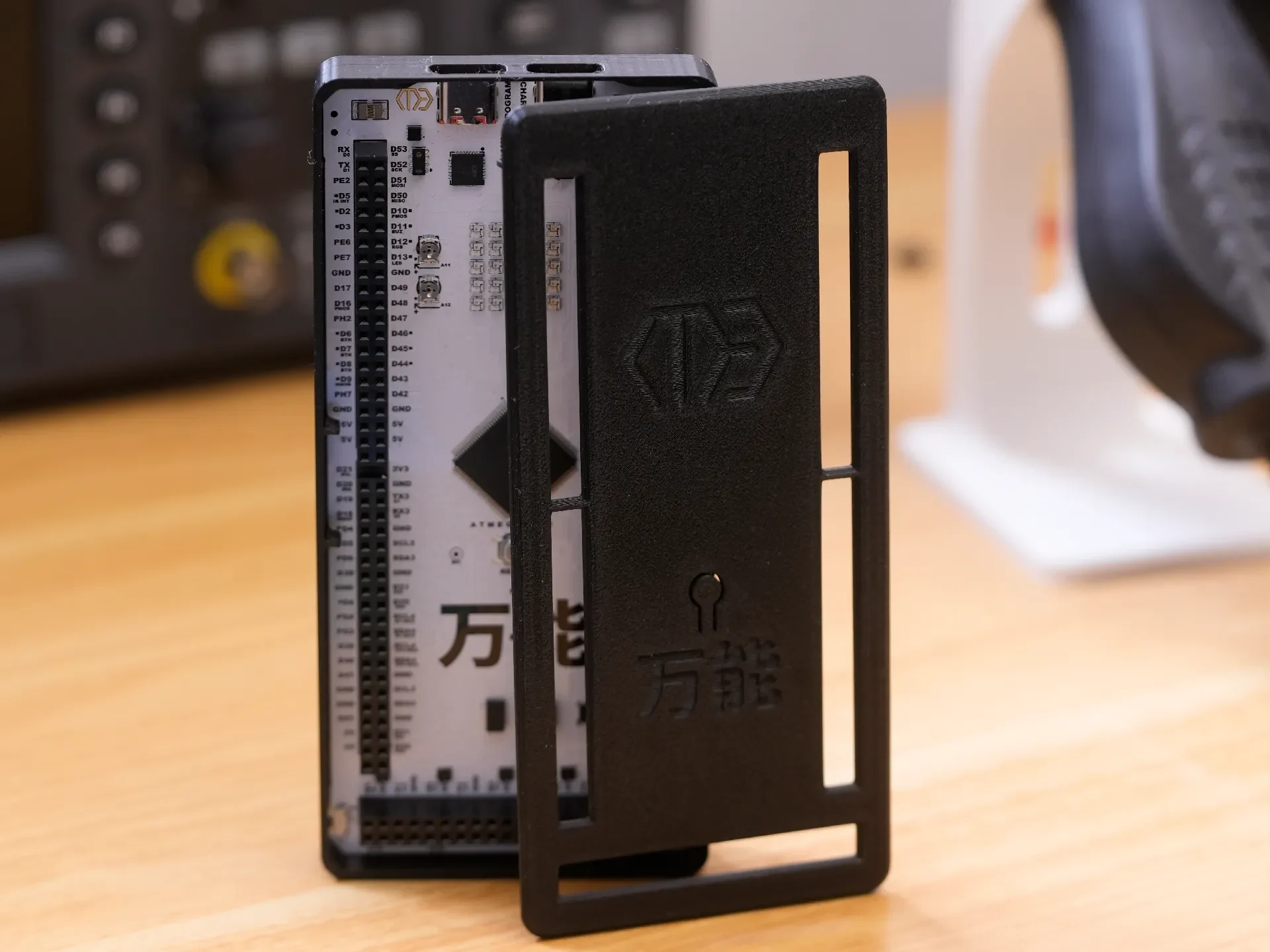

Эта модель представляет собой корпус для Arduino Bannou, оба разработаны мной.

Особенности корпуса

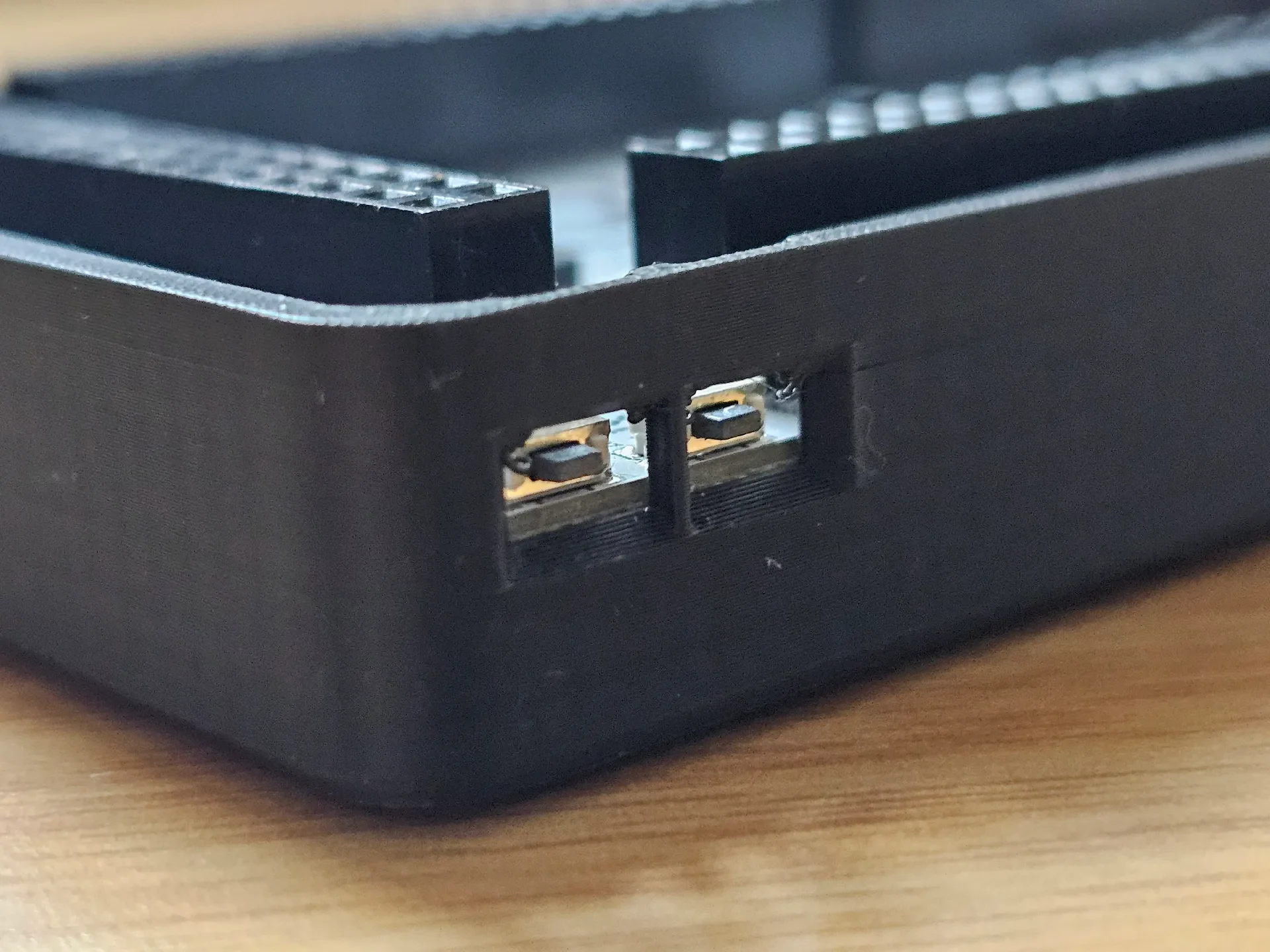

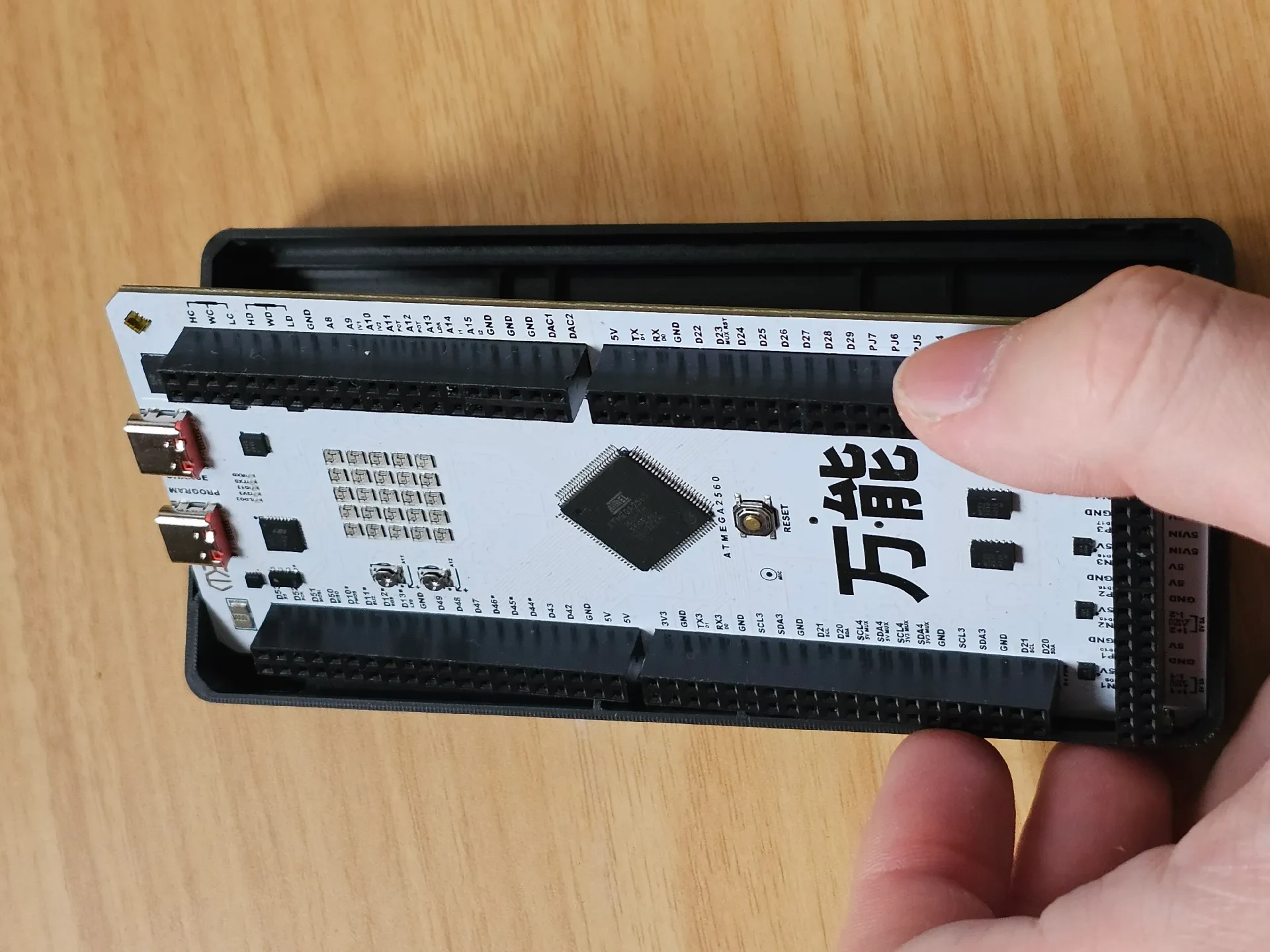

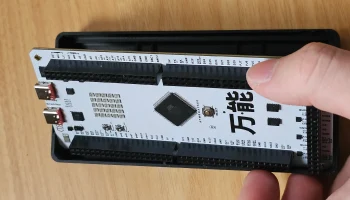

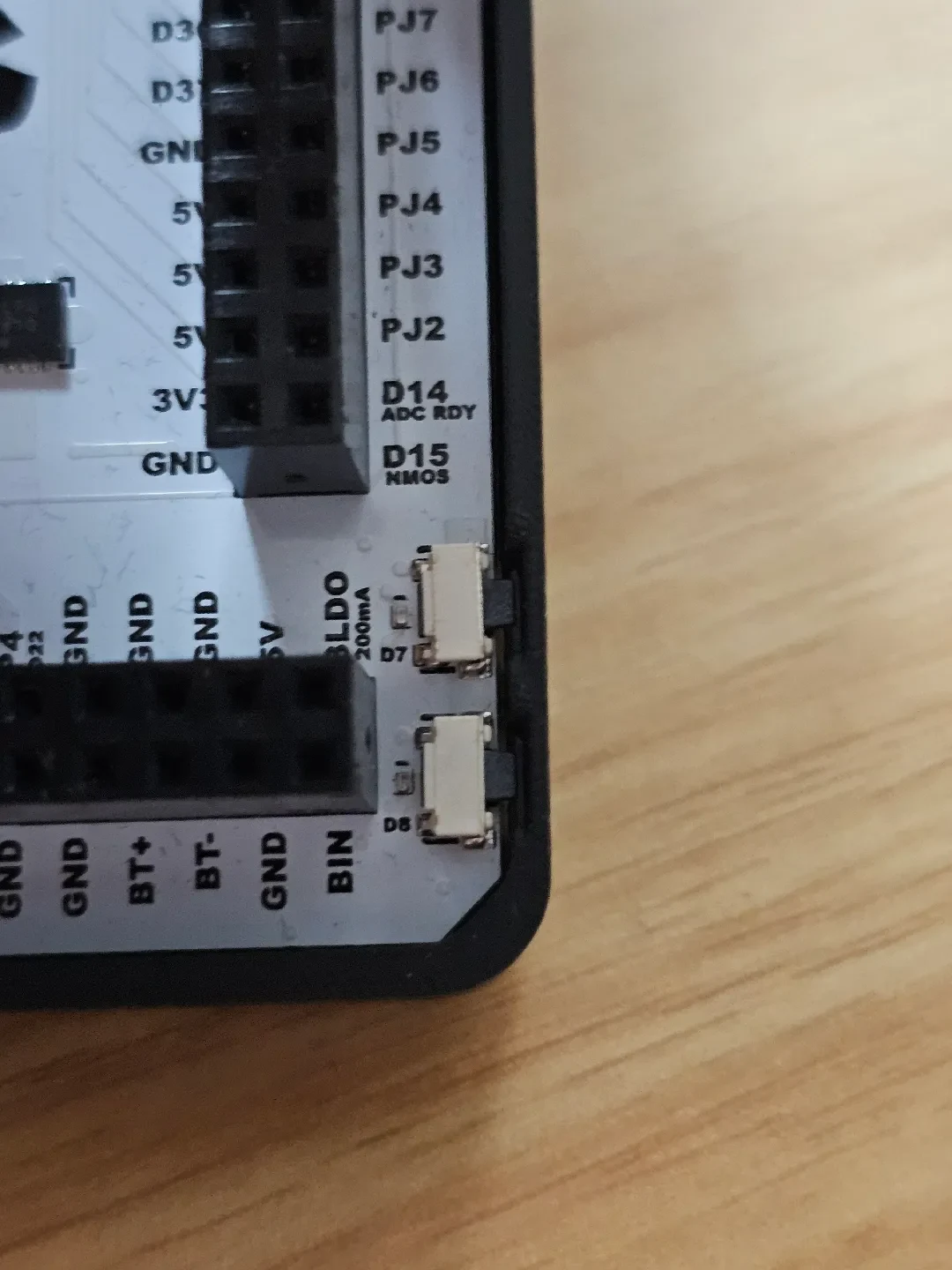

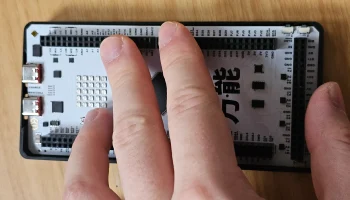

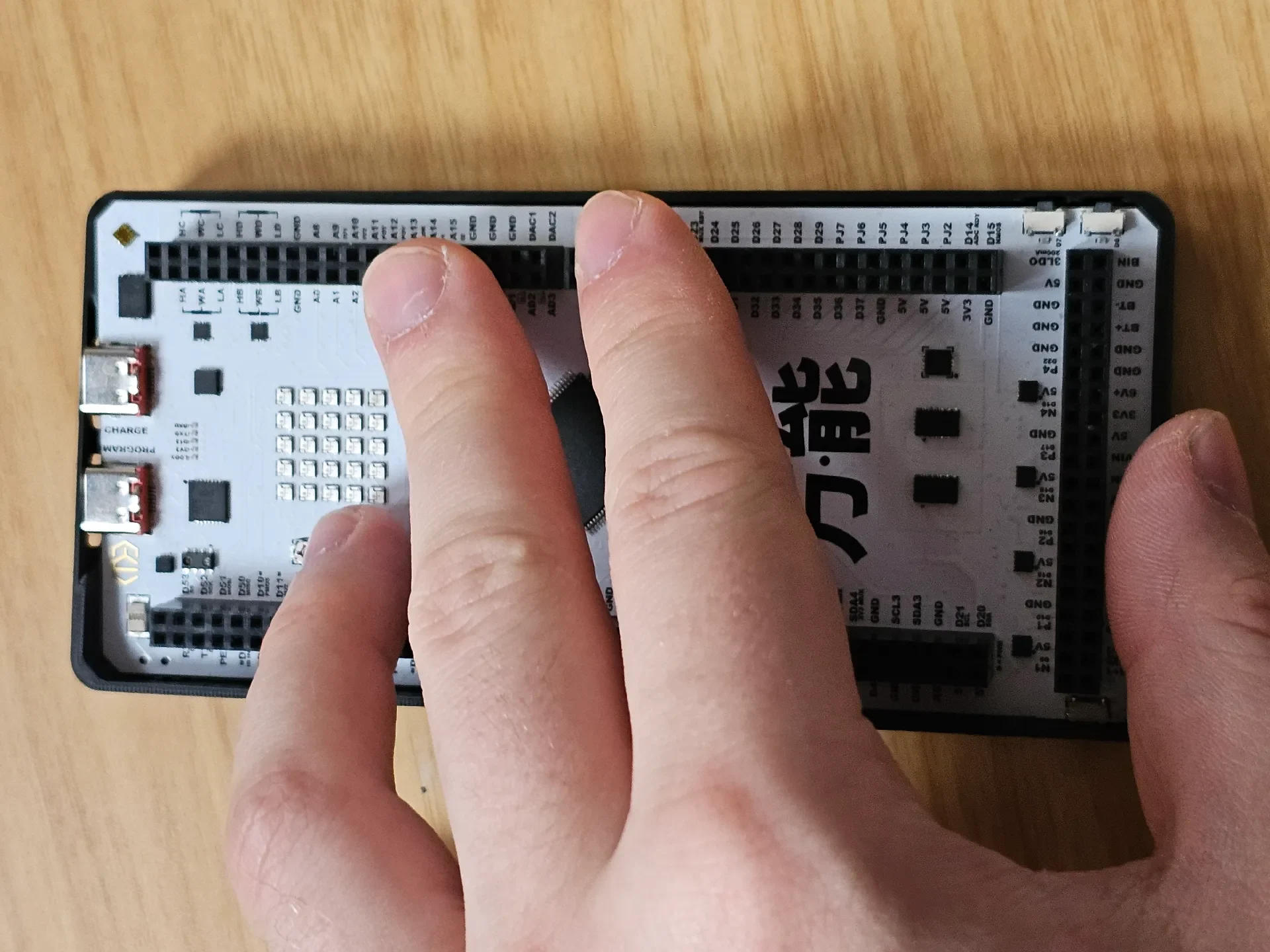

— Плату можно вставить, не повреждая кнопки слева и справа.
— Корпус предназначен для изготовления как из нейлона SLS/SLM (в идеале), так и из FDM.

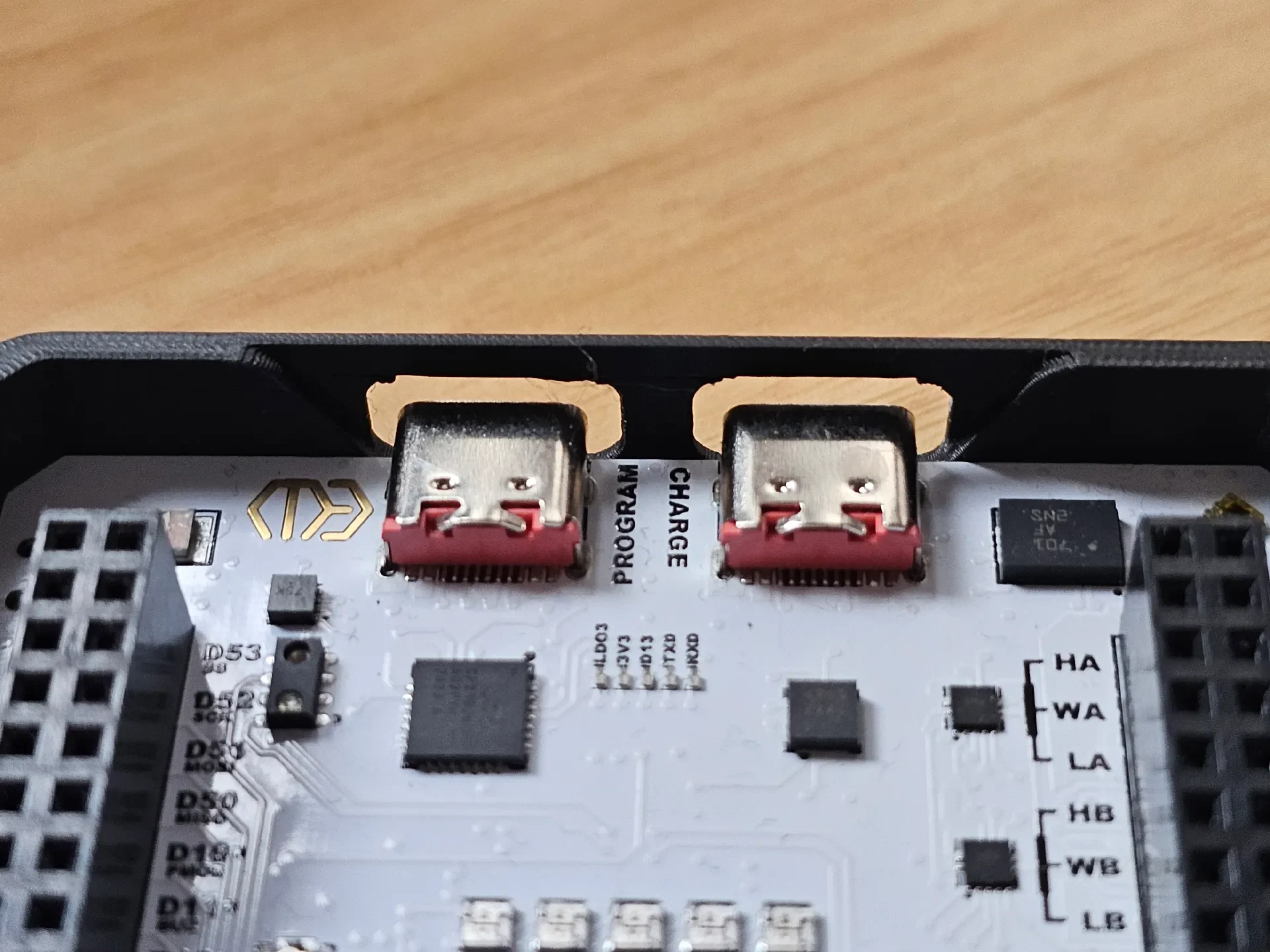

— Кнопки и штифты утоплены, но остаются доступными, что позволяет легко транспортировать их без повреждений.

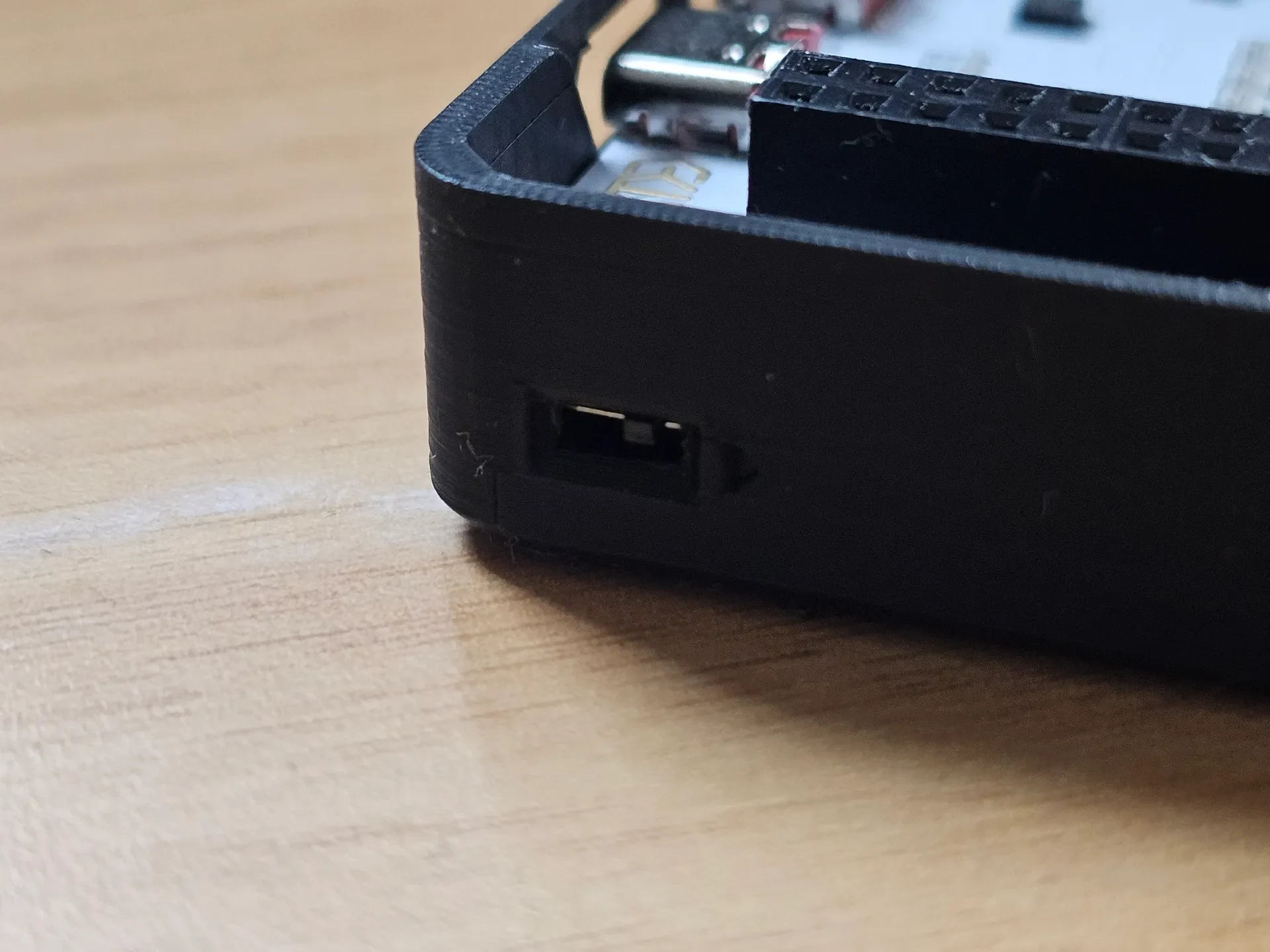

— Кнопка сброса по-прежнему доступна через Flexure.

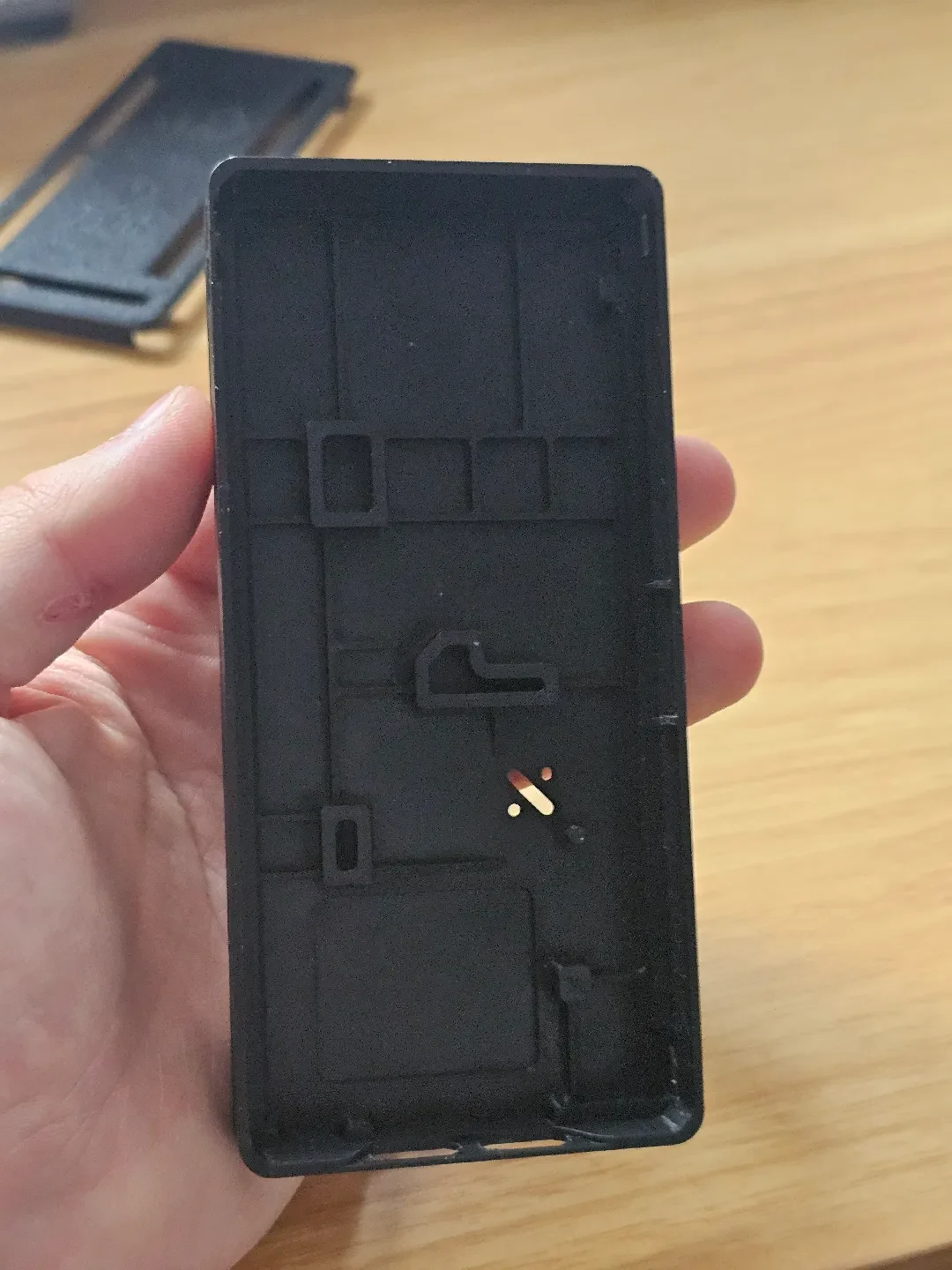

— Небольшой вырез внизу для зуммера.

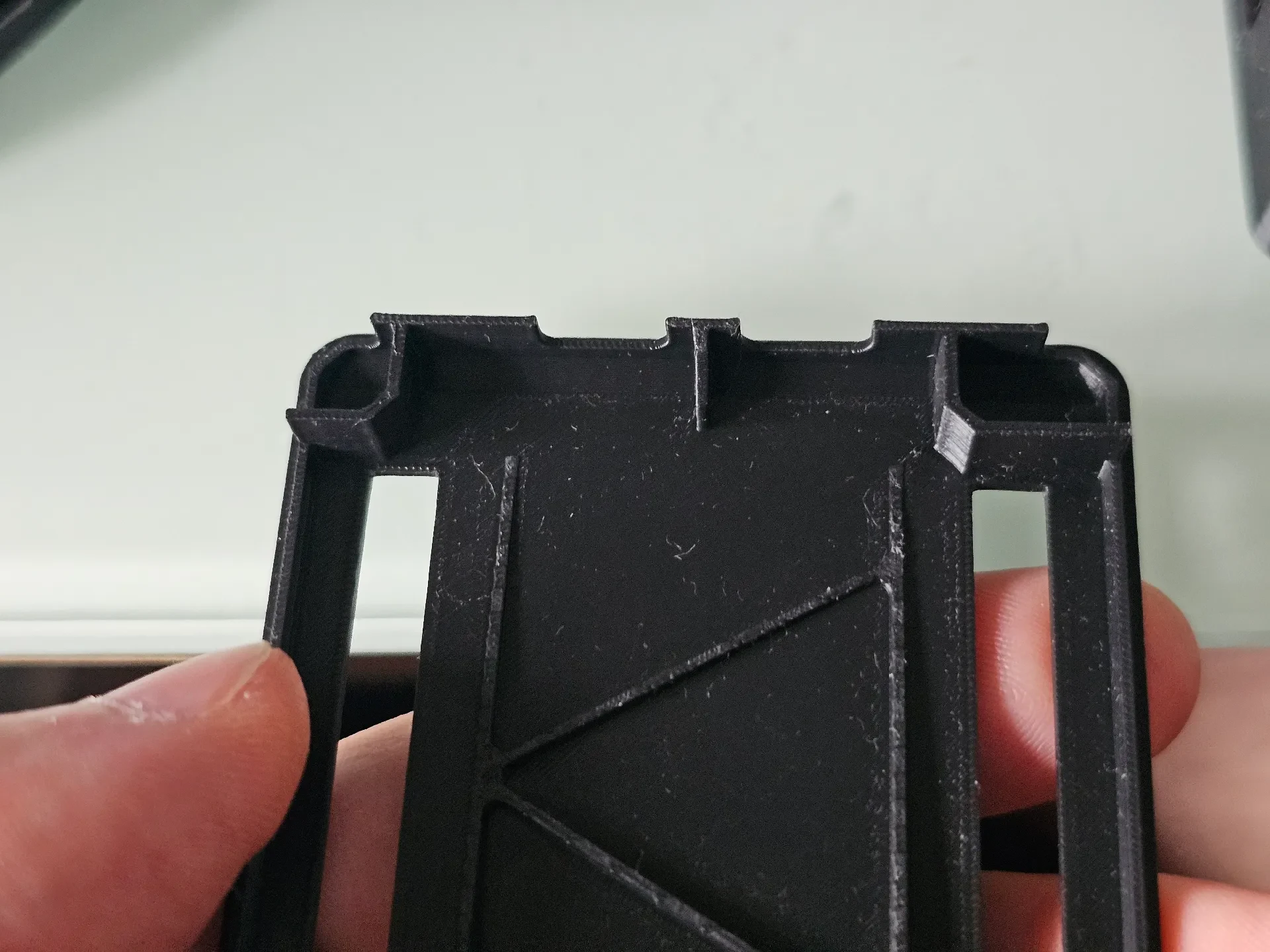

— Корпус усилен в местах, где может возникнуть концентрация напряжений (падения и нагрузки при транспортировке и грубом обращении)

Я предлагаю напечатать этот корпус из прочного пластика, такого как PETG-CF. Обычного PLA достаточно, но он не будет таким прочным и ��даропрочным, как PETC-CF. Рекомендуется использовать сопло диаметром 0,4 мм и стандартной высотой слоя. Обязательно отключите опоры и поля, чтобы обеспечить успешную печать логотипа и текста на верхней части крышки. Если поля включены, логотип и текст могут быть заполнены.

Посмотрите видео об этой плате здесь — я рассказываю о своих прошлых ошибках в печатной плате и, наконец, раскрываю, какую ошибку я допустил при проектировании своей самой дорогой п��чатной платы:
