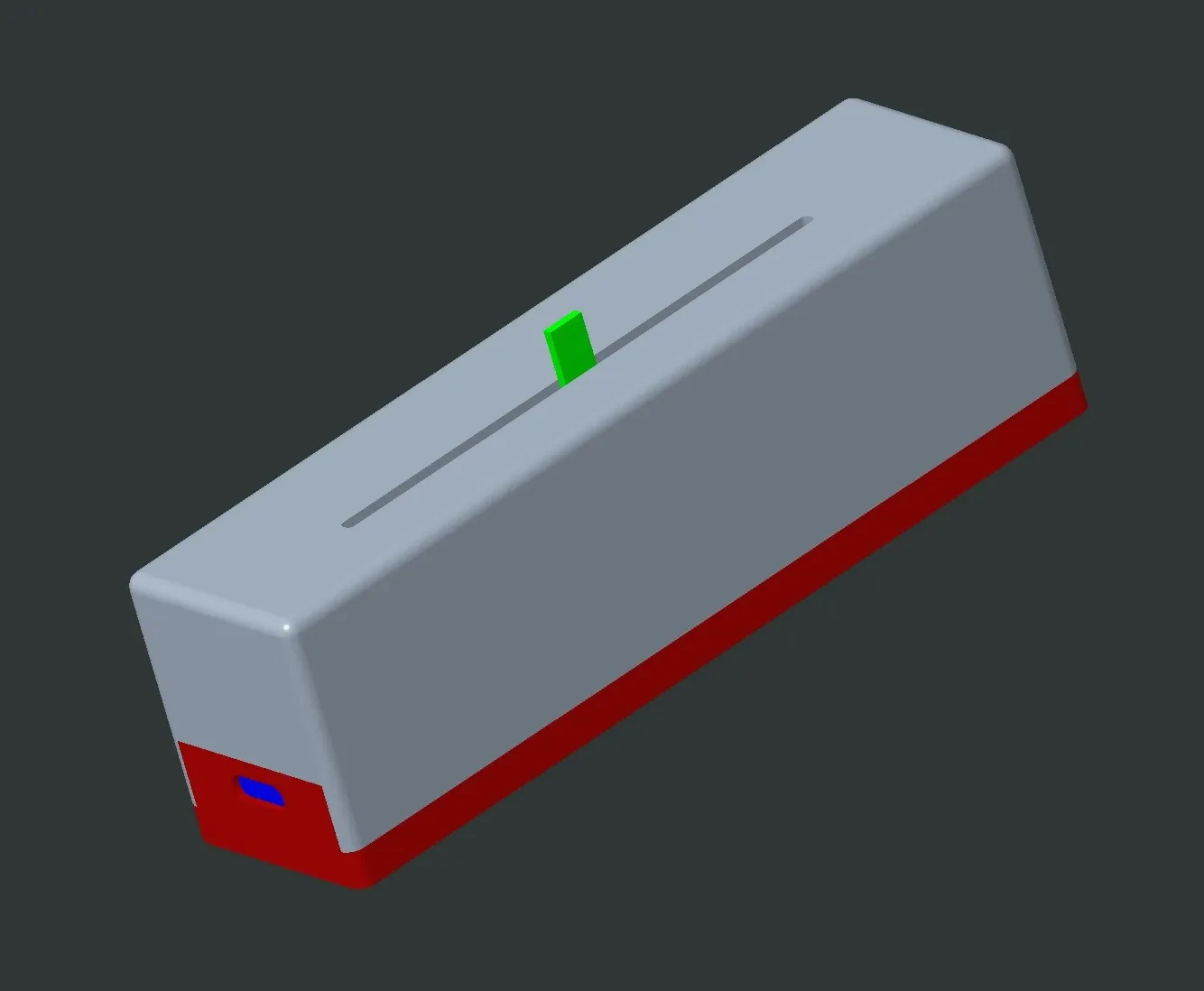

Сборка взвешенного аналогового слайдера Arduino Nano........

Эта сборка многофункциональна, но вот я ее использую. Мне нужен был аналоговый слайдер, который бы экспортировал данные в файл CSV. Поскольку это всего лишь корпус, вы можете запрограммировать все, что вам нужно, для чего потребуются аналоговый слайдер и Arduino. Я добавил груз весом 2 фунта и силиконовую подкладку, чтобы сделать его устойчивым во время использования; оба они не являются обязательными.

Материалы:

Arduino Nano USB C x1

Аналоговый слайдер x 1

Вес свинца x1

Силиконовая накладка х 1

Силиконовый клей x 1

Резьбовые вставки с подогревом x 6

Винты M3 х 6

Саморезы M1,5 x 4 шт.

Сборка

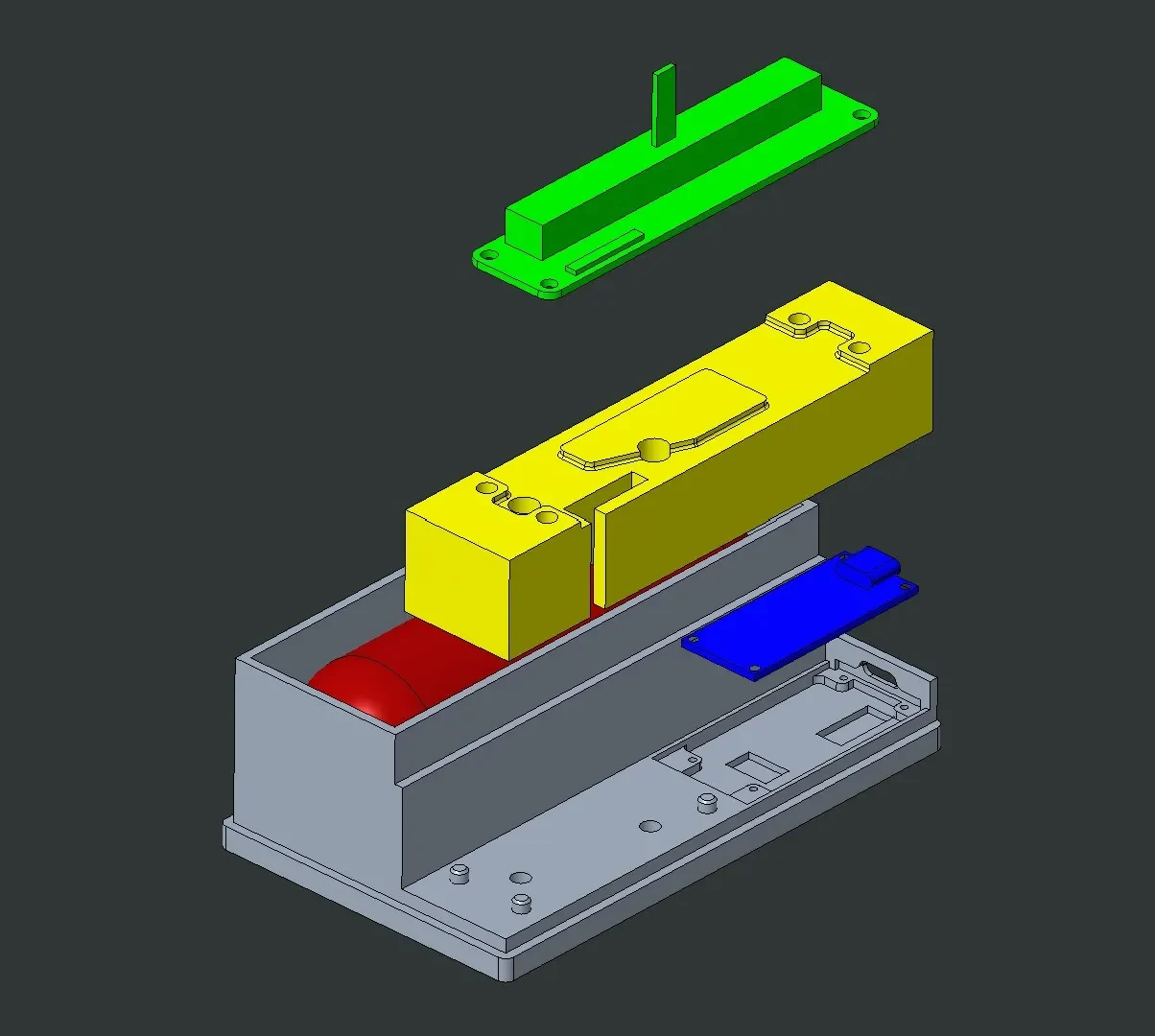

Установите 4 резьбовые вставки в крепление слайдера.
Установите 2 резьбовые вставки в основание.
Припаяйте соединения между слайдером и Arduino проводом длиной около 3 дюймов. (Слайдер имеет канавки для проводов и может быть вставлен сбоку, поэтому вам не нужно протягивать провод перед пайкой)
Установите Arduino nano с помощью 4 винтов M1,5.

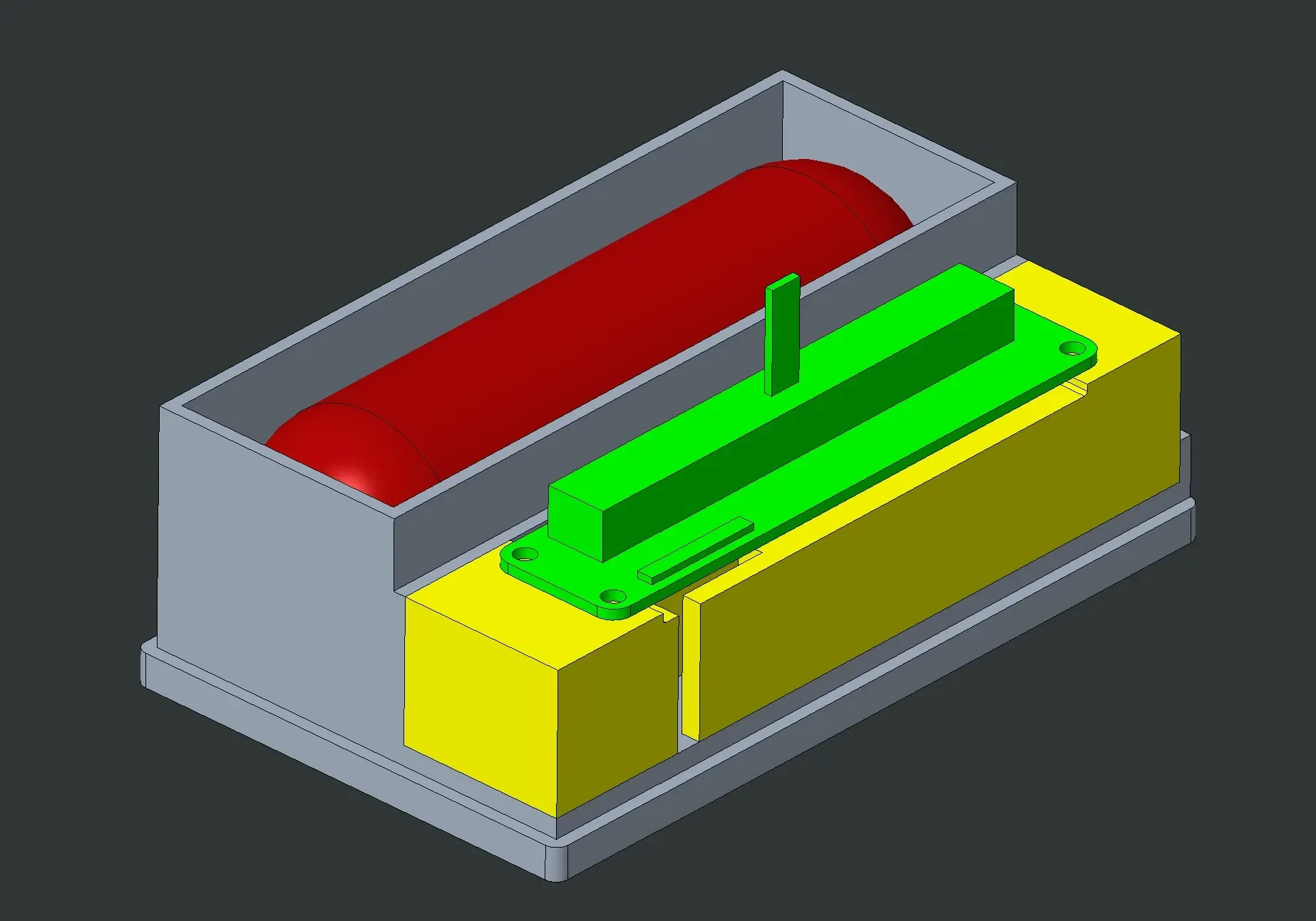

Прикрепите слайдер к креплению слайдера с помощью 4 винтов M3.

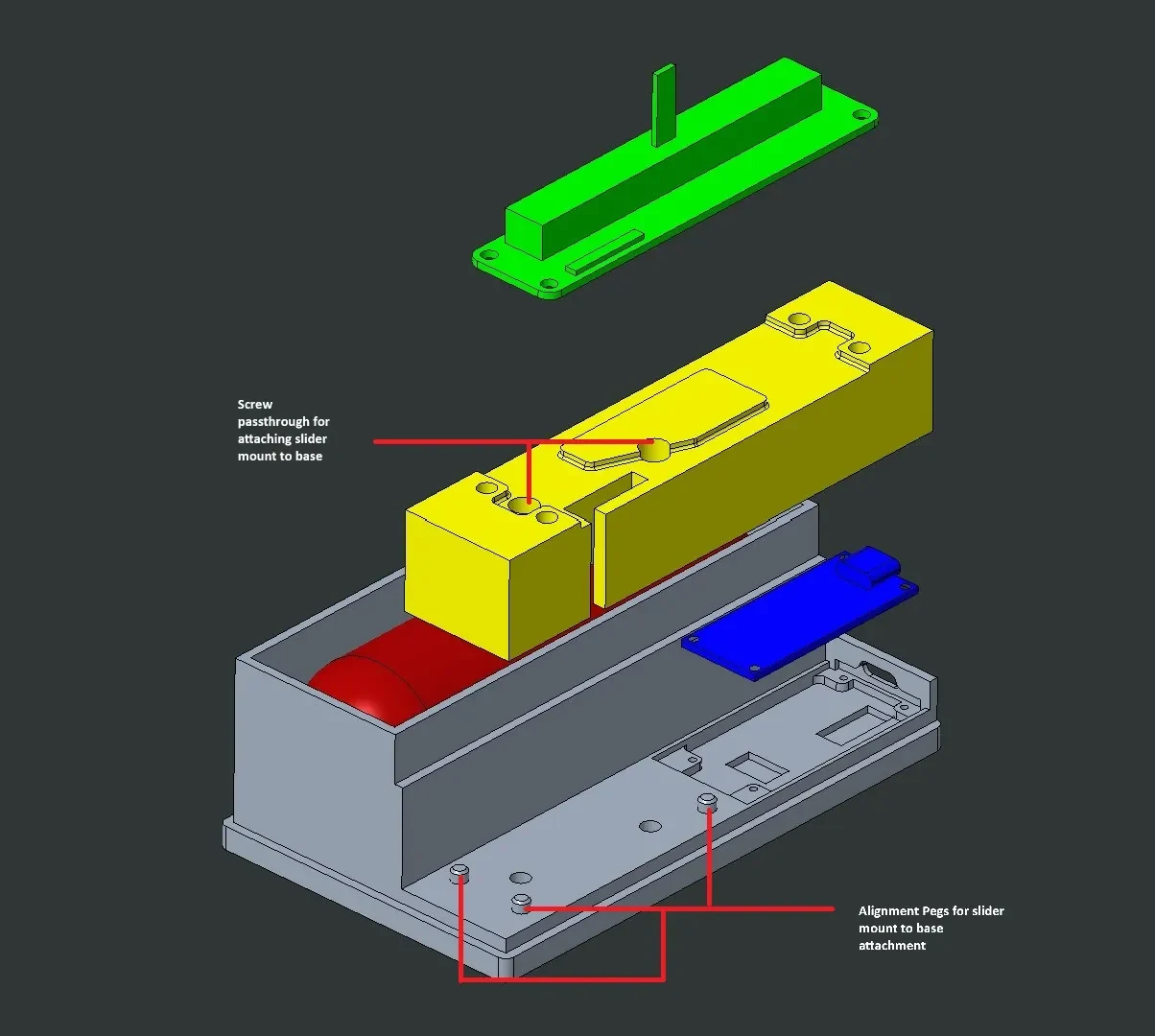

Прикрепите крепление слайдера к основанию с помощью 2 винтов M3.
Добавьте груз и эпоксидную смолу на место (необязательно).
Установите крышку, она должна хорошо прилегать с помощью фрикционной посадки, но для прочного соединения можно подать в суд суперклей или 3D Gloop.
Вырежьте и приклейте силиконовую прокладку к нижней части основания для удобства захвата (необязательно).

Руководство по кодированию предоставлено The Bored Robot
