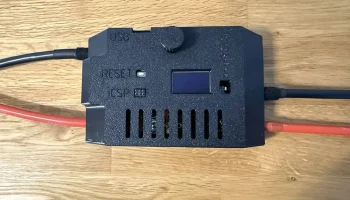

Корпус Arduino Spot Welcher V4 - Remix Mark 1

Это ремикс оригинальной модели с улучшениями.

https://www.thingiverse.com/thing:4781310

Изменения в оригинале:

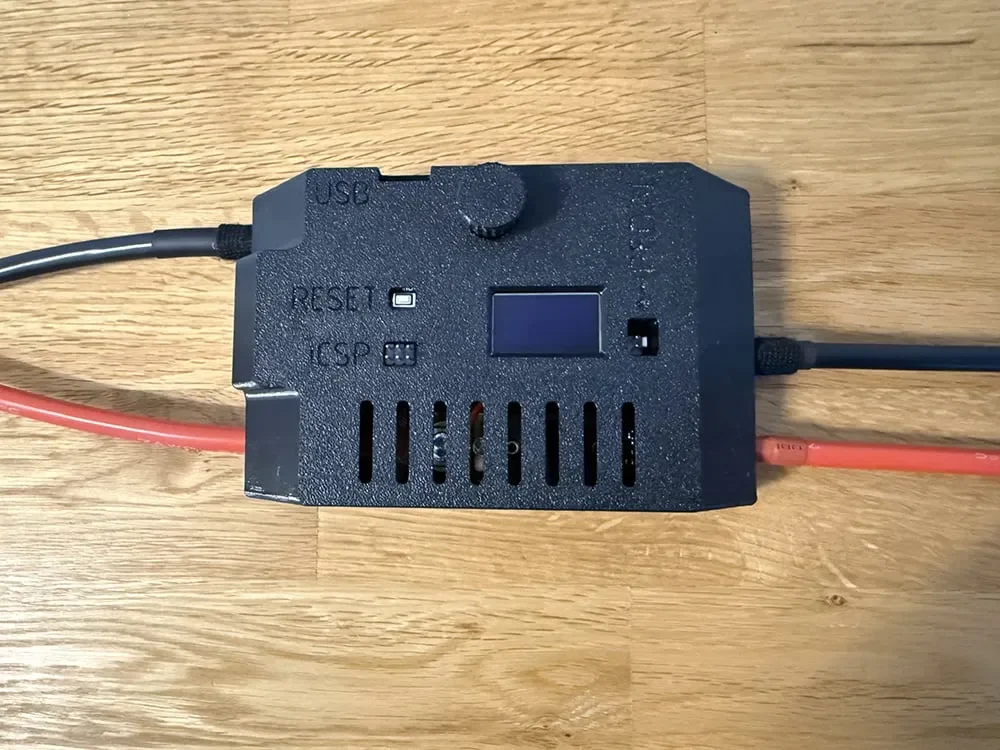

переместил/изменил размеры некоторых отверстий, чтобы они лучше подходили к моей аппаратной плате/дисплею/кнопкам/контактам

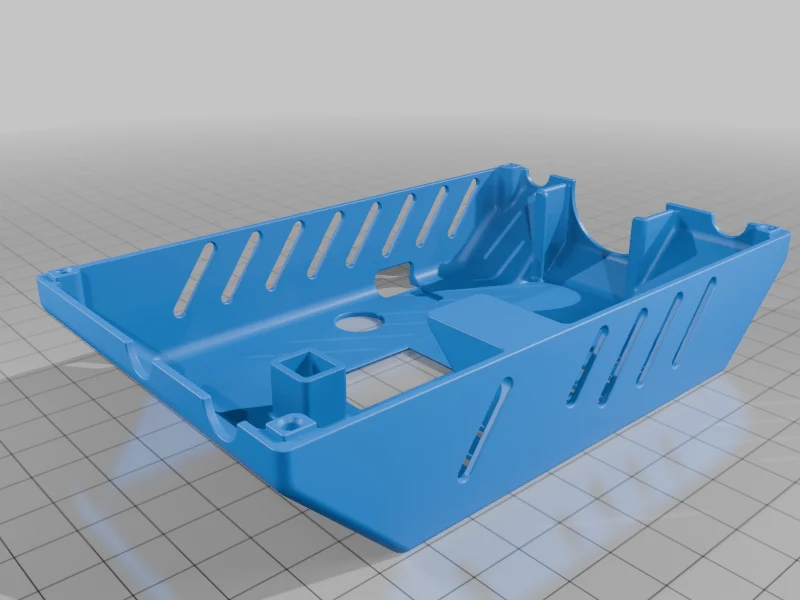

в целом закруглен, чтобы избавиться от острых углов (удобство обращения), и внутри для лучшего качества/скорости печати.

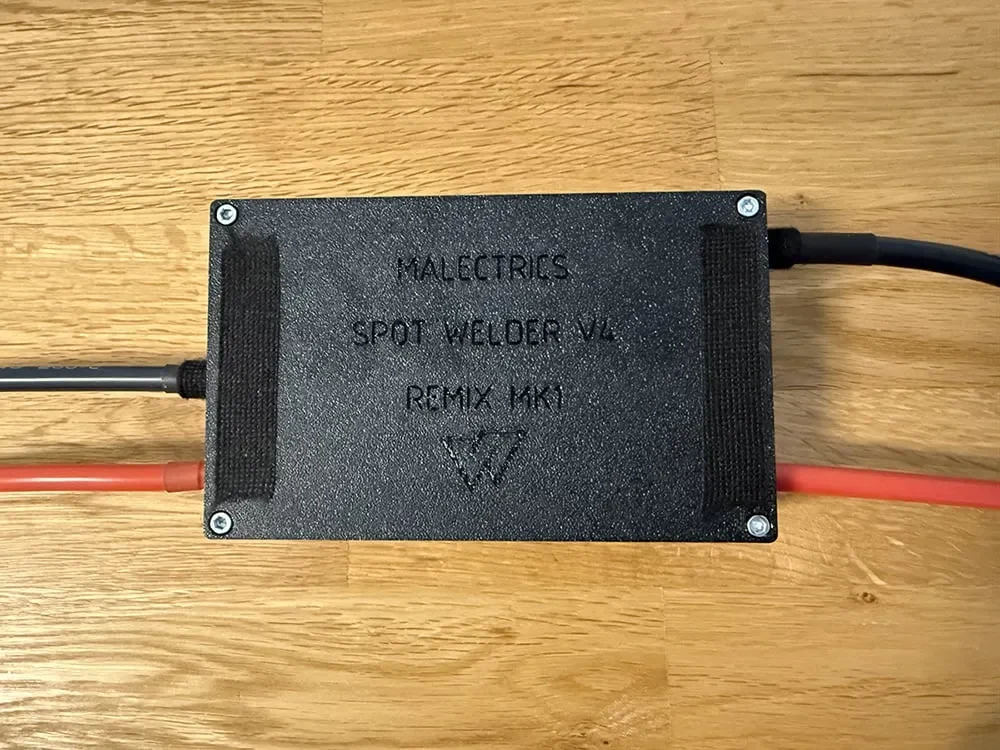

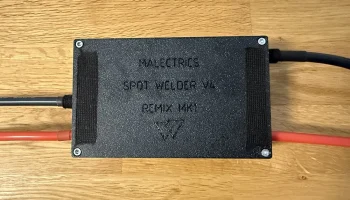

добавлено текстовое описание в топ-кейс модели (будет печататься с перемычками — без опор!)
Защита USB-порта встроена в модель
еще много...
СОВЕТ:

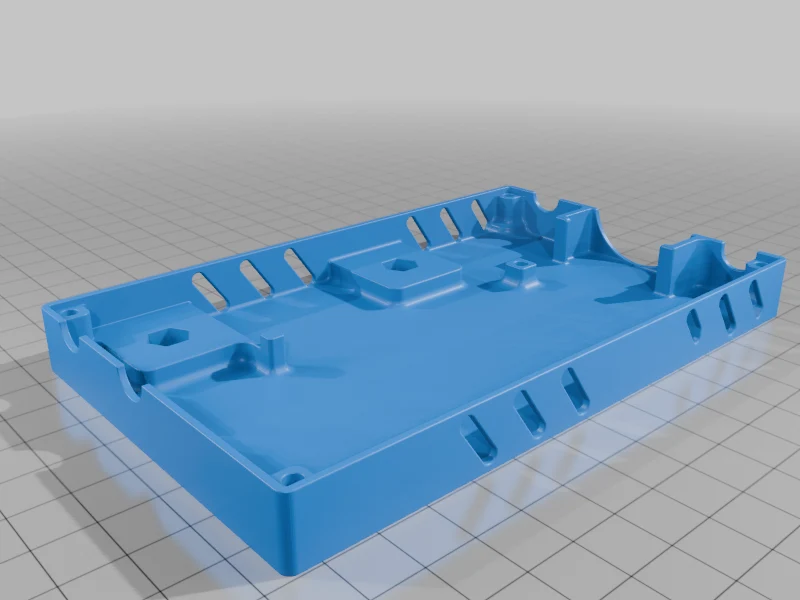

Для лучшего позиционирования аппаратной платы используйте нейлоновые гайки, чтобы немного отрегулировать высоту. Кроме этого, что мне помогло: обмотать изолентой большой провод в том месте, где корпус будет закрыт и иметь сквозной проход. Это позволит немного центрировать провод, что должно привести к лучшему расположению платы в верхнем корпусе.

Распечатать

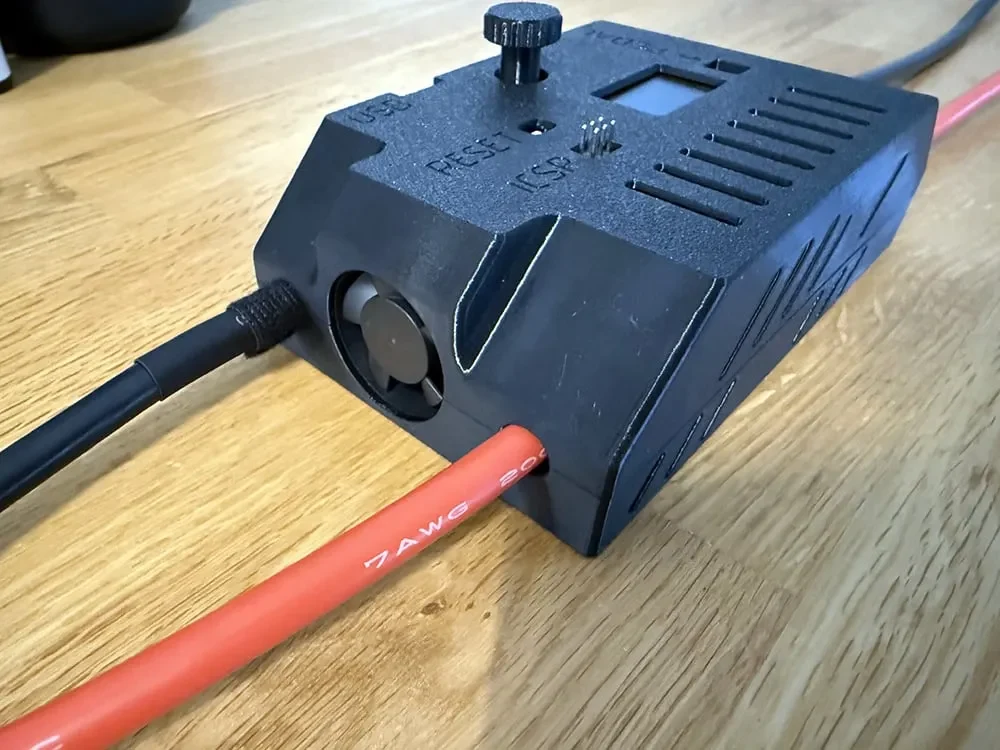

Печатайте из PETG, так как он выдерживает более высокую температуру — если он нагревается (вот почему там много вентиляционных отверстий + вентилятор) высотой 0,2 мм с соплом 0,4 мм и без подставок.

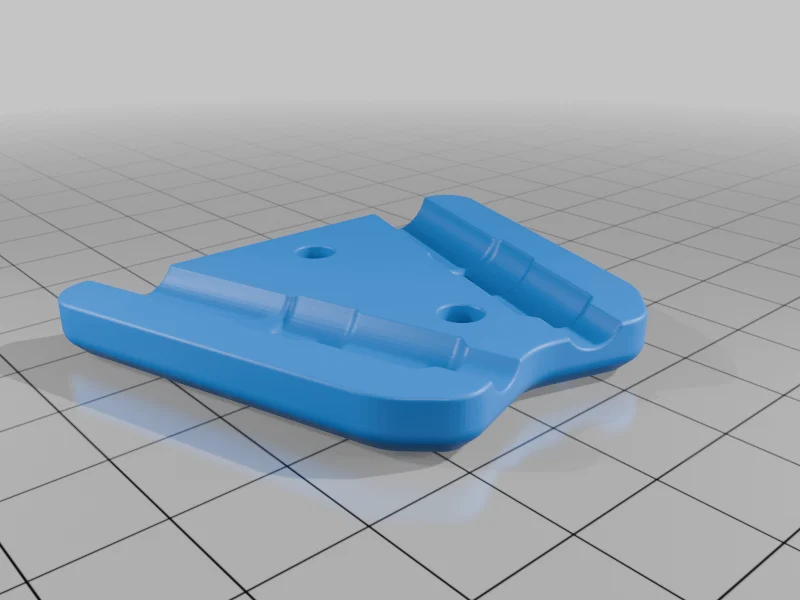

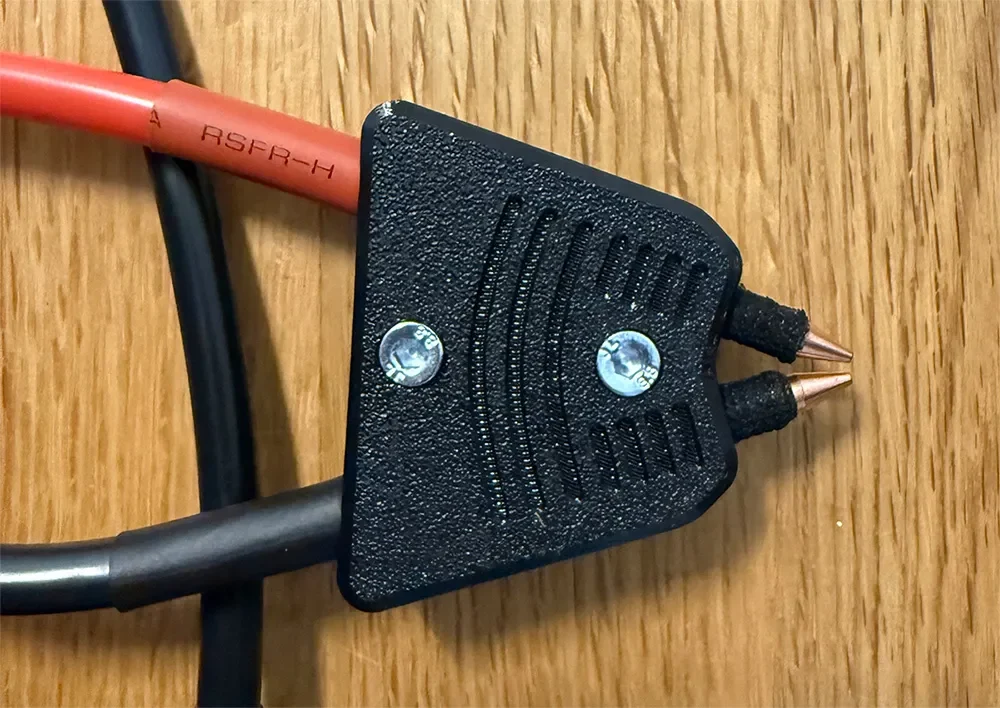

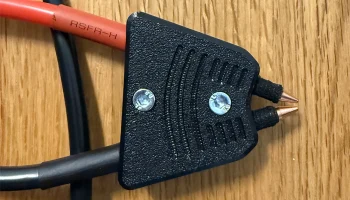

Добавлено — медный держатель штифта.

Я измерил концы проводов там, где обжаты медные штыри, а затем разработал приспособление, позволяющее совместить их рядом друг с другом. Таким образом, вы можете использовать его одной рукой вместо двух. Используются 2 шт. M4x12 мм DIN912/ISO4762.
