Корпус Arduino UNO в стиле PS4 (оригинальный толстый диза...

Обзор

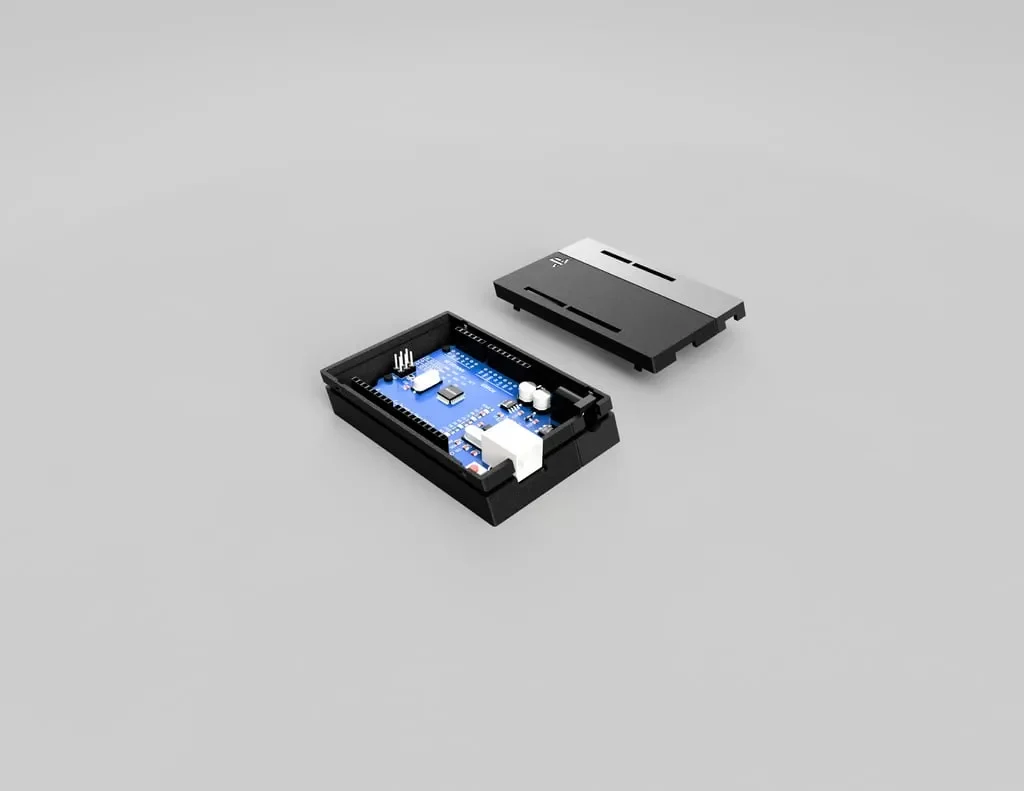

Эта модель представляет собой специальный корпус для Arduino UNO, вдохновленный дизайном PlayStation 4 первого поколения. Корпус состоит из двух частей — верхней и нижней — которые соединяются друг с другом с помощью четырех встроенных зажимов.

В конструкцию входит:

культовая двухуровневая геометрия PS4

функциональные вентиляционные отверстия

Логотип в стиле aPS на верхней крышке

смешанные фактурные и гладкие поверхности

Особенности

***Идеально подходит внутри** для Arduino UNO

Вырезы для:

Порт USB типа B

Разъем питания

Доступ к цифровым и аналоговым контактам ***Четыре защелкивающихся зажима** для сборки без инструментов ***Плоты для демонтажа: имеются небольшие отверстия, позволяющие вставить наконечник ��твертки** для безопасного освобождения зажимов без повреждения корпуса

Удобная для печати геометрия, разработанная для принтеров FDM

Рекомендуемые настройки печати

Технология: ФДМ

Материал: PLA или PETG.

Высота слоя: 0,20 мм

Периметры: 3

Заполнение: 15-20%

Поддержка: не требуется (только опционально под зажимами, если у вашего принтера проблемы)

Ориентация:

Нижняя оболочка → плоская на рабочей пластине

Верхняя оболочка → напечатана внутренней стороной вниз и логотипом вверх.

Сборка

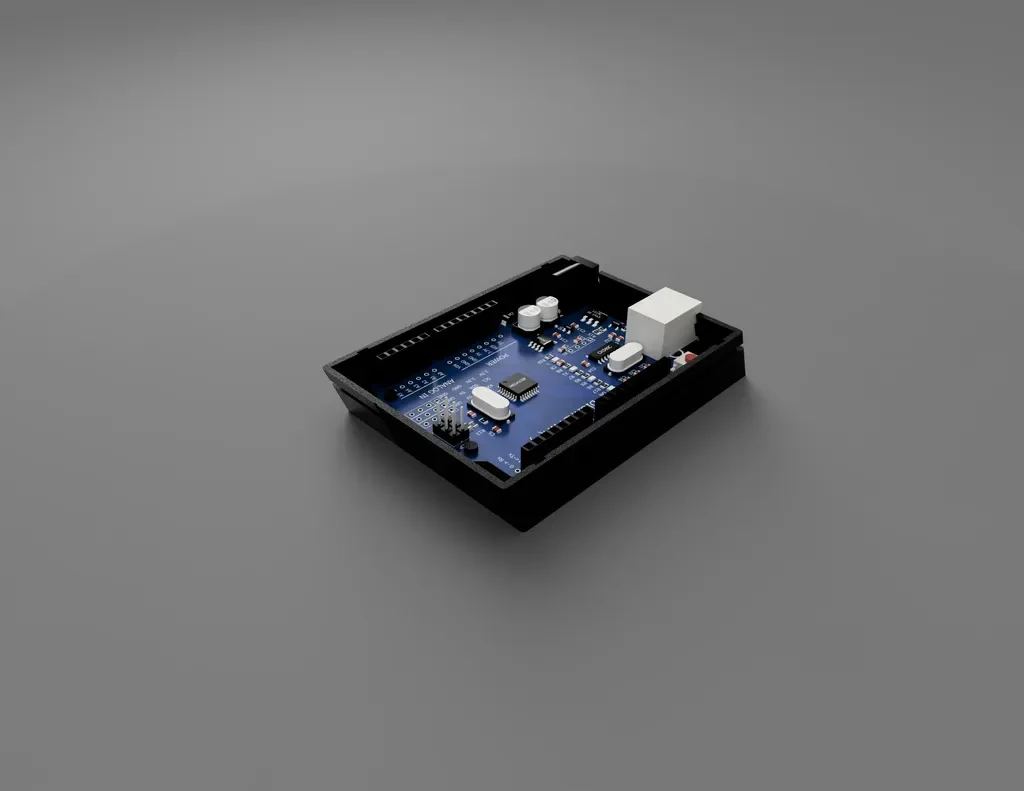

Поместите Arduino UNO в нижнюю часть корпуса.

Убедитесь, что порты USB и питания совпадают с отверстиями.

Расположите верхнюю часть ракушки над основанием.

Аккуратно нажимайте, пока все четыре зажима не встанут на место.

Разборка

Чтобы открыть корпус без повреждений:

Вставьте небольшую отвертку с плоской головкой в специальные пазы рядом с зажимами.

Аккуратно поверните, чтобы отсоединить каждый зажим. Эти слоты специально разработаны, чтобы сделать обслуживание простым и безопасным.
