Чехол для Arduino Uno Adafruit Motorshield

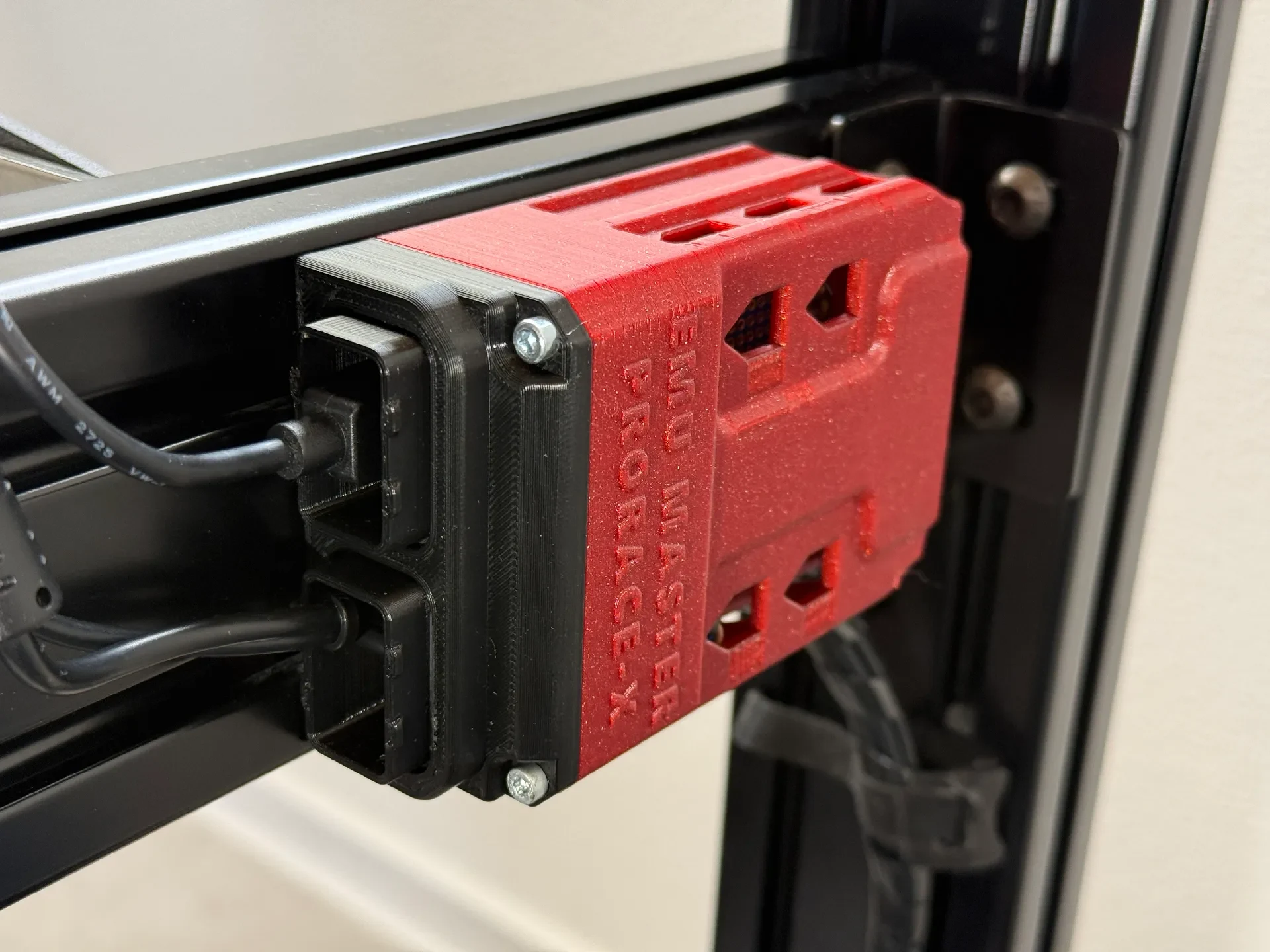

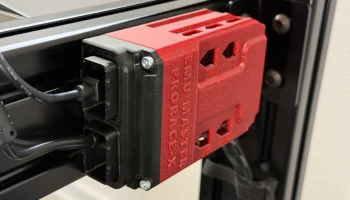

Корпус Arduino Uno Adafruit Motorshield (v2.3) в конструкции автоспортивного EMU (блока управления двигателем) для моей установки для экструзии алюминия, моделирующей гонки.

Существует два варианта: один для алюминиевого профиля шириной 80 мм, другой для монтажа на плоских поверхностях.

Поддержка печати не требуется.

Часть

Сумма

Информация

Корпус(_Плоский)

1

Доступны две версии:
— «Корпус»: ширина алюминиевого профиля 80 мм с расстоянием между Т-образными гайками 40 мм.
— «Case_Flat»: прямой монтаж на плоских поверхностях.

Тарелка

1

Крышка корпуса и кабельная направляющая.

Крепежный блок

1

Удерживает плату Arduino на месте.

Винт с шестигранной головкой M3x10

2

Для крепления пластины к корпусу.

Винт M4 с плоской головкой

3

Необходимо только в том случае, если не используется версия Case_Flat.

Длина может варьироваться в зависимости от используемого алюминиевого профиля. На своей установке SimXPro я использовал длину 12 мм.

Т-образная гайка

3

Необходимо только в том случае, если не используется версия Case_Flat.

Шуруп с плоской головкой или аналогичный

3

Необходимо только при использовании версии Case_Flat.

Застежка-молния шириной максимум 4,5 мм.

1

Ардуино Уно

1

Адафрут Моторшилд

1

У меня шилд версии 2.3. Я не могу сказать, совместимы ли другие варианты.

Монтаж:

Пожалуйста, ознакомьтесь с руководством по Arduino и Adafruit Motorshield.

Закрепите корпус на поверхности. В случае алюминиевого профиля наденьте Т-образную гайку на алюминиевый профиль и используйте винты с плоской головкой M4.

Установите Motorshield на Arduino Uno.

Пропустите отдельные провода/кабели двигателя и источника питания через «Пластину» в правом о��верстии. Может оказаться полезным провести их между двумя печатными платами.

Подсоедините все кабели к клеммным зажимам Motorshield.

Вставьте блок Arduino Motor Shield в корпус, направив USB-порт к отверстию.

Вставьте блок крепления в корпус.

Проведите кабель USB-B через левую часть отверстия на панели и подключите его. Кабель можно будет отсоединить и подключить позже.

Наденьте пластину на корпус и закрутите винты с шестигранной головкой M3x10.

В нижней части пластины имеются два паза для кабельных стяжек, которые предназначены для крепления кабелей.

Если у вас есть какие-либо комментарии, предложения или что-то подобное, вы можете связаться со мной.
