Чехол Arduino UNO R4 WiFi с экраном

Защитный чехол для Arduino UNO R4 с зазором для экрана и защелкивающимся креплением

Обзор

Этот корпус специально создан для Arduino UNO R4 (WiFi или Minima) и обеспечивает полный вертикальный зазор для прикрепленного экрана, а также надежное защелкивающееся основание и съемную крышку. Конструкция обеспечивает защиту платы, сохраняя при этом доступ ко всем портам, разъемам и точкам крепления.

1. Подготовьте корпу��

Поместите пустой футляр на ровную поверхность. Для упрощения установки поместите небольшой предмет под центр места крепления UNO к корпусу — подойдет розетка, крышка от бутылки или небольшой блок. Это дает вам возможность нажимать на что-то при сгибании нижней панели.

2. Вставьте UNO R4.

Разместите UNO как можно дальше справа от корпуса, порт питания будет располагаться у стены.

Надавите одной рукой вниз на верхний и нижний парементер футляра. Это приведет к тому, что пол корпуса слегка выгнется вверх и откроются выступы, удерживающие UNO на месте.

Нажмите на UNO, и вы почувствуете, что плата зафиксировалась на верхних и нижних выступах.

3. Сдвиньте доску вправо.

После фиксации сдвиньте UNO R4 вправо. Это позволит совместить разъем питания корпуса со специальным вырезом в стенке корпуса. Вы почувствуете, что он встанет на место, когда порт полностью встанет на место.

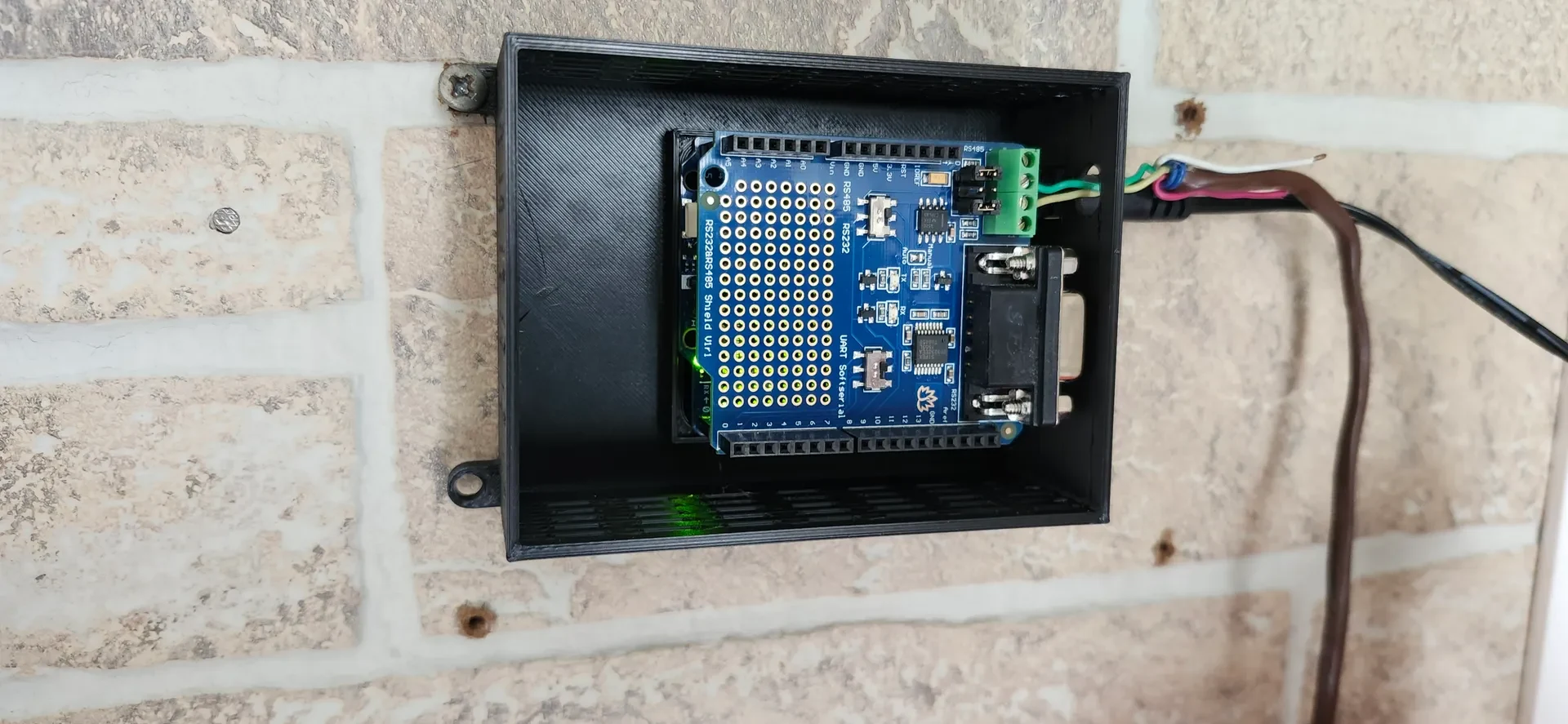

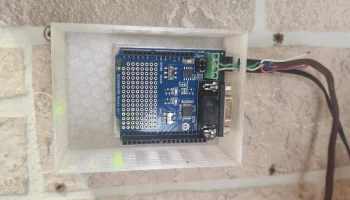

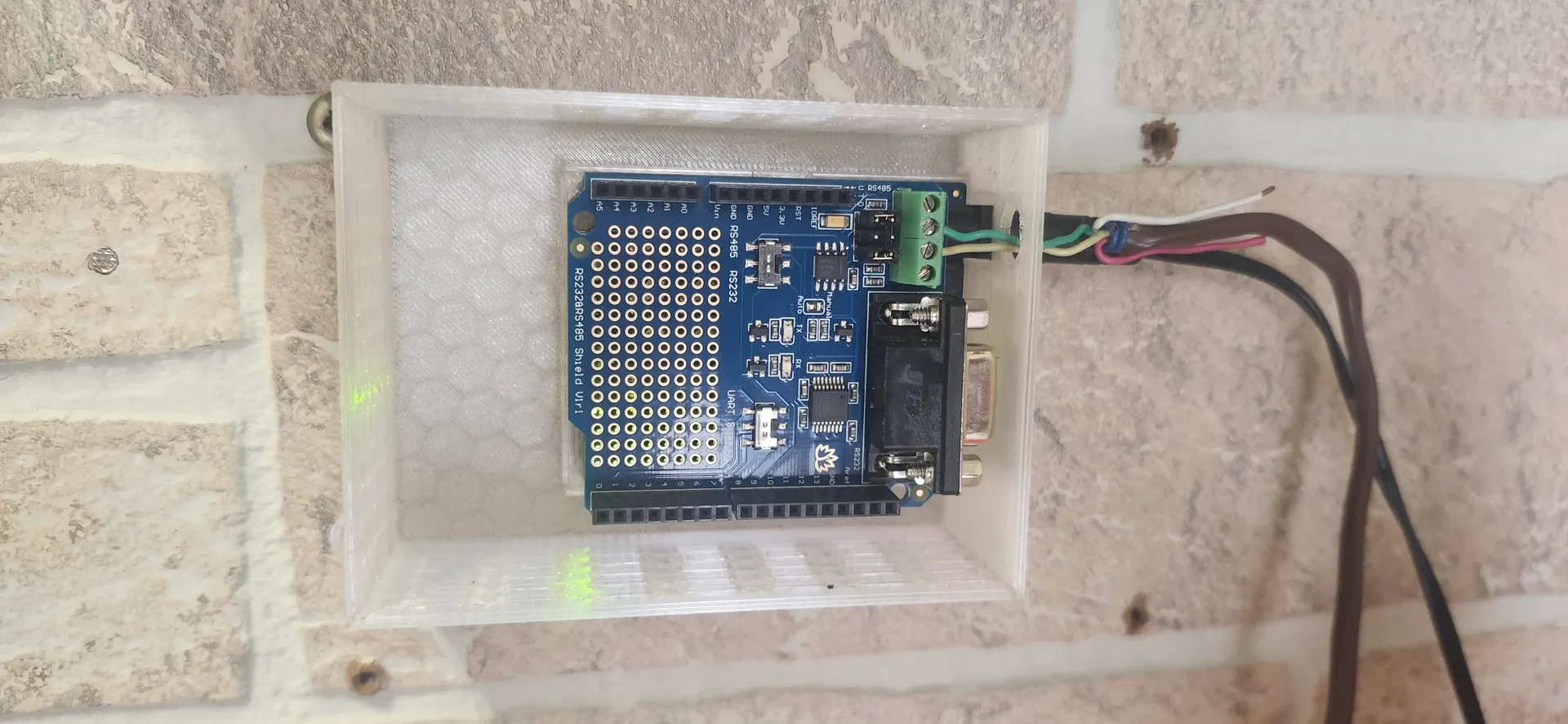

4. Установите экран (необязательно).

Если вы используете экран, подключите его к UNO сейчас. Корпус обеспечивает достаточный вертикальный зазор для стандартных экранов.

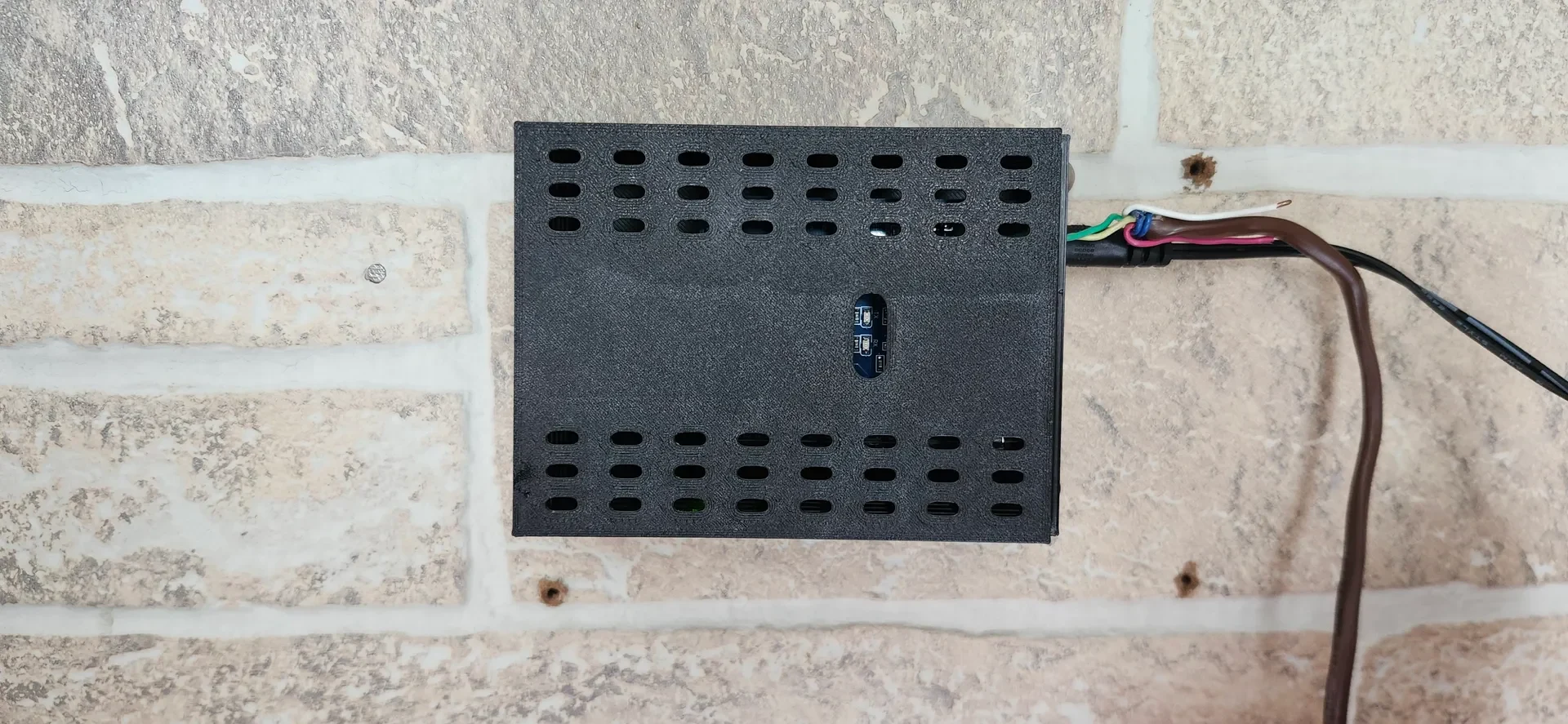

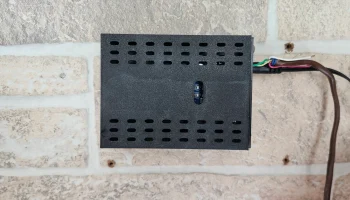

5. Прикрепите крышку

Поместите крышку сверху и аккуратно нажмите на нее.
