Тройной MOSFET-контроллер для Arduino

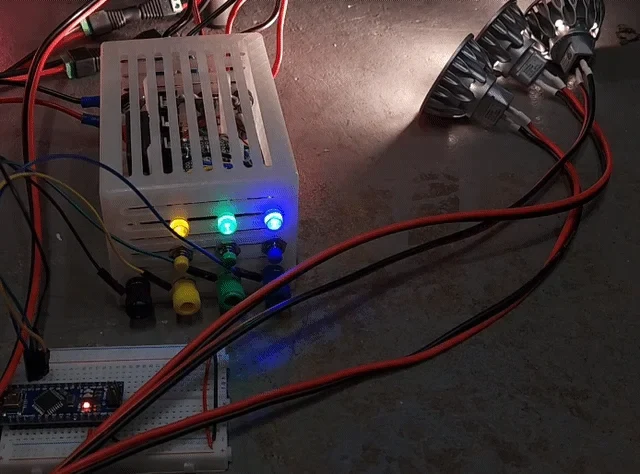

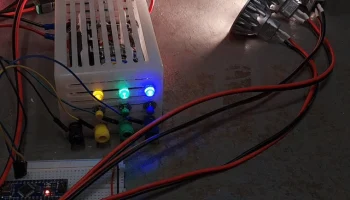

Мне нужно было что-то, что могло бы переключать питание 12 В при большом токе с низкими потерями и поддерживать три устройства, такие как мощные светодиодные лампы и двигатели. Я также всегда хотел создать полностью вентилируемую коробку, подобную этой.

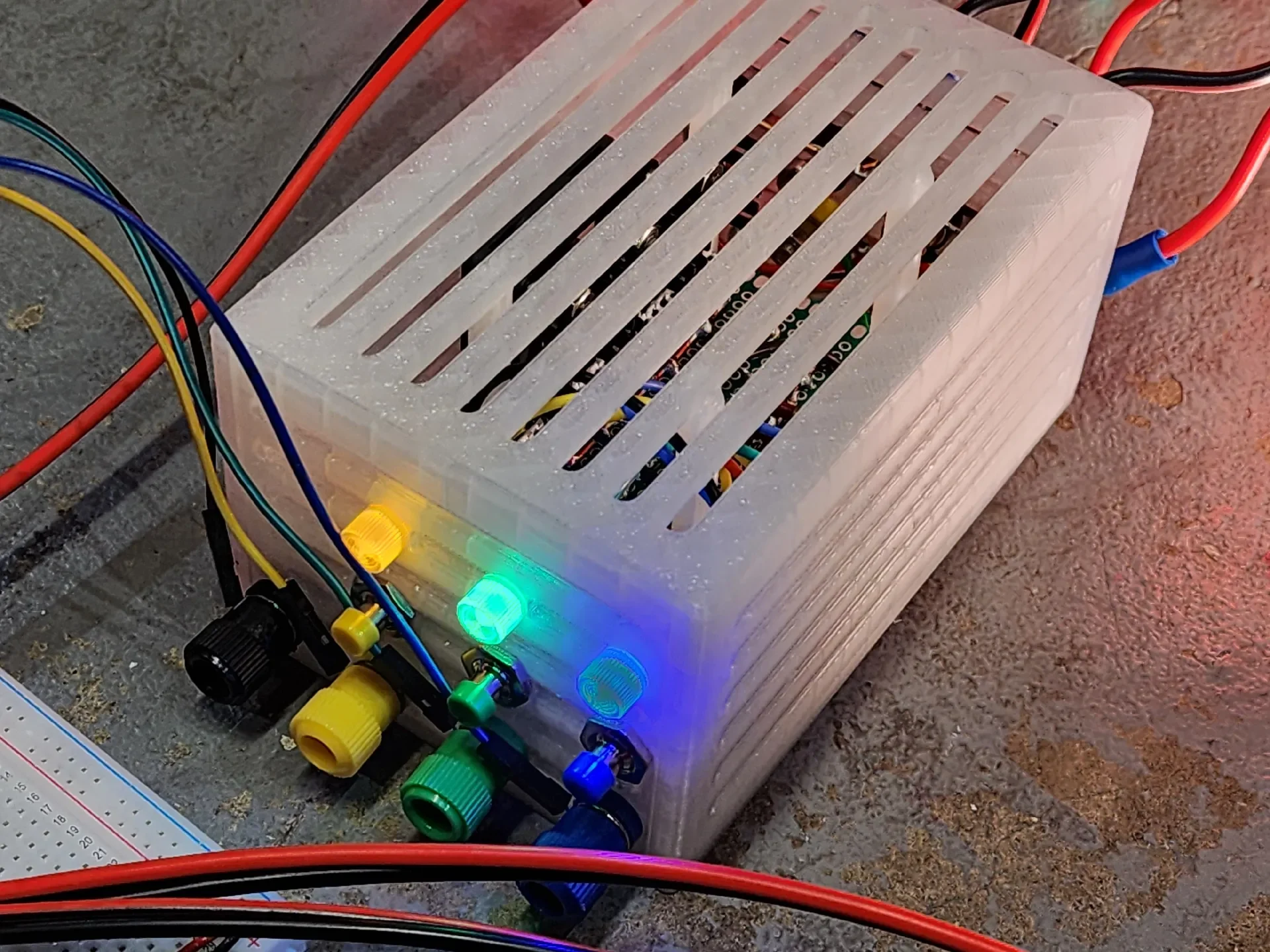

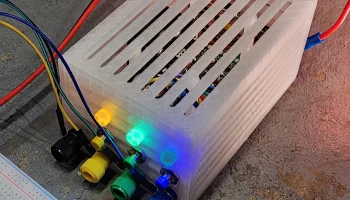

Снаружи на передней панели расположены четыре клеммы (земля, три входа +5 В), три кнопки активации и три активированных светодиода (тщательно подобранных по яркости). На задней панели расположены клеммы с входом питания 12 В и тремя переключаемыми выходами 12 В.

Внутри находятся три N-канальных МОП-транзистора 2N7000, буферизующих входы Arduino и обеспечивающих заземление при активации трех МОП-транзисторов IRF9540 P-канала. К входу 12В подключается постоянно работающий вентилятор.

Я печатал из PLA и PETG с полностью автоматической поддержкой деревьев на QIDI Plus4. Крышка крепится с помощью 6 винтов M1,2*5 (я счел необходимым сначала просверлить р��спечатанные отверстия).

PDF-файл содержит сканы моих дизайнерских чертежей. Это может пригодиться, если кто-то решит его построить.

Источник: https://www.tinkercad.com/things/ceCmjG0uPHQ-triple-mosfet-v2.
