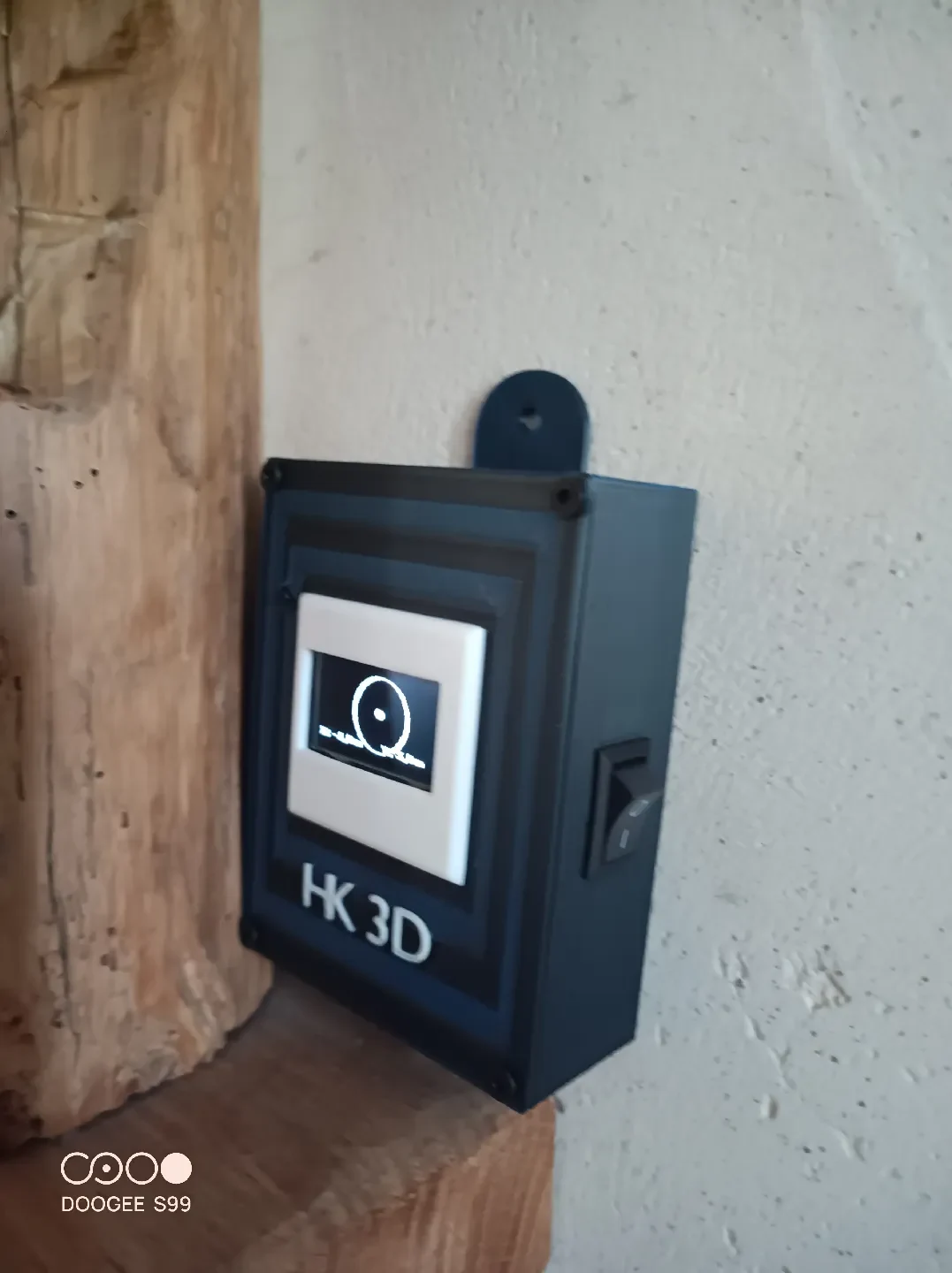

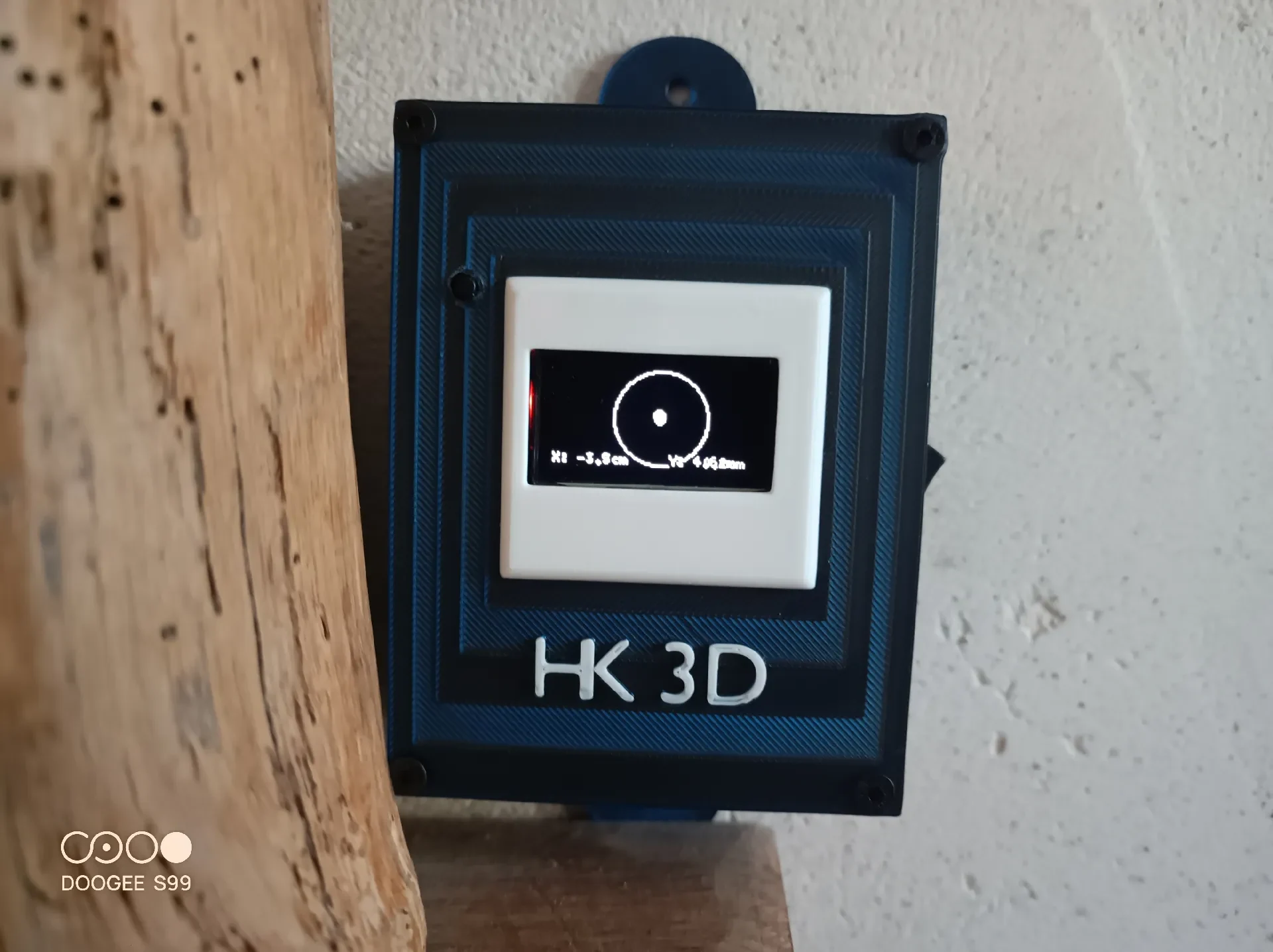

Niveau oled/ценовая категория Arduino

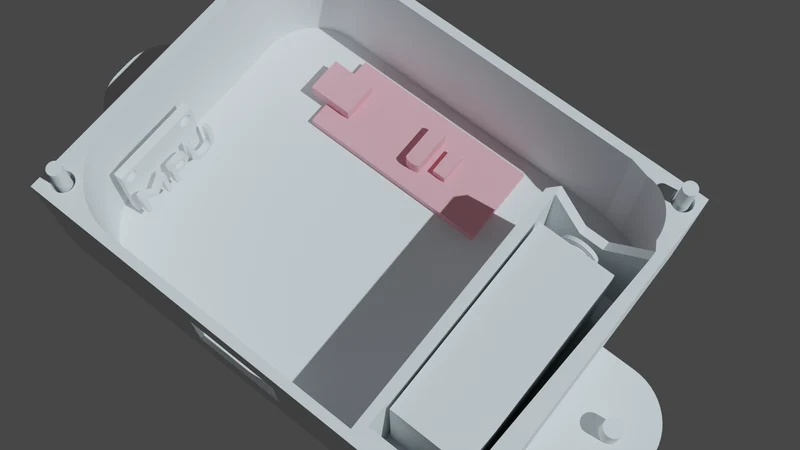

boitier de niveau à Bulle Digitale

впечатление на диване 0.2 без поддержки

необходимые материалы:

1 ардуино нано,
1 экран oled SH1106 128X64 1,3 дюйма ЖК-дисплей со светодиодной подсветкой IIC I2C,
1 модуль GY-521 MPU-6050 MPU6050 гироскопические захваты
4 вставки M3 X 5 мм
4 против М3 х 8 мм
1 бутон-пусуар (длина 5 мм)
1 сопротивление 10 кОм
1 интерупитер 12 х 20 мм
1 соединительный разъем 9 В
1 свая 9В

описание соединений:

SDA du mpu и SDA de l'écran Oled на булавке A4
SLK du mpu и SLK de l'écran Oled на булавке A5
l'écran Oled + sur 5v и — sur GND
le MPU + sur 3v и — sur GND
бутон poussoir sur D2 проходит через сопротивление и подключается к GND
соединительный столбик: черный по GND, румяный проход по прерыванию и надежный по VIN

Телезарядка кода в Arduino

код действительно подходит для использования на поле боя с колером MPU в базисе значений X и Y, который должен быть модификатором, соответствующим положению MPU или колеру MPU в сохраненной позиции

Главный код — это код, указанный на фасаде, для повторной расшифровки высоты на сантиметр, как высота, установленная на диске диаметром 16 м (модификация кода в соответствии с формулой, соответствующей диаметру опоры или для того, чтобы выбрать правильное положение)

второй код является надписью Façon à retranscrire les mesures du boitier comme s'il était posé sur une planche de 2 м в длину x 20 см в ширину

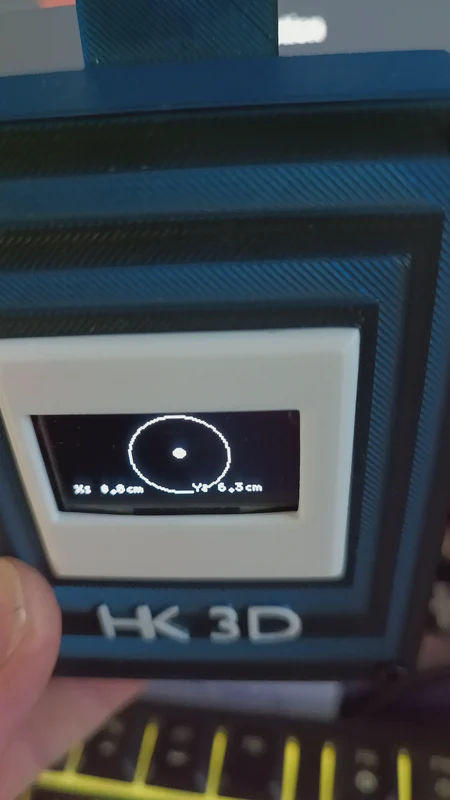

le Bouton Poussoir Sert à Mettre à Zero / калибр в позиции
