Прочный корпус Arduino Nano (резьбовые вставки и винты) /...

Защитите свой Arduino Nano с помощью этого профессионального, прочного и безопасного корпуса!

Независимо от того, работаете ли вы над проектом робототехники, установкой умного дома или какой-либо современной электроникой, сделанной своими руками, этот чехол предназначен для обеспечения безопасности вашего Arduino Nano. В отличие от обычных чехлов с защелками, в этой конструкции используются термофиксированные резьбовые вставки и винты, обеспечивающие долговечность и высокое качество отделки, которую можно открывать и закрывать бесчисленное количество раз, не изнашивая пластик.

✨ Ключевые особенности:

Профессиональная сборка: предназначена для термостабилизированных резьбовых вставок и крепежных винтов для максимальной долговечности.

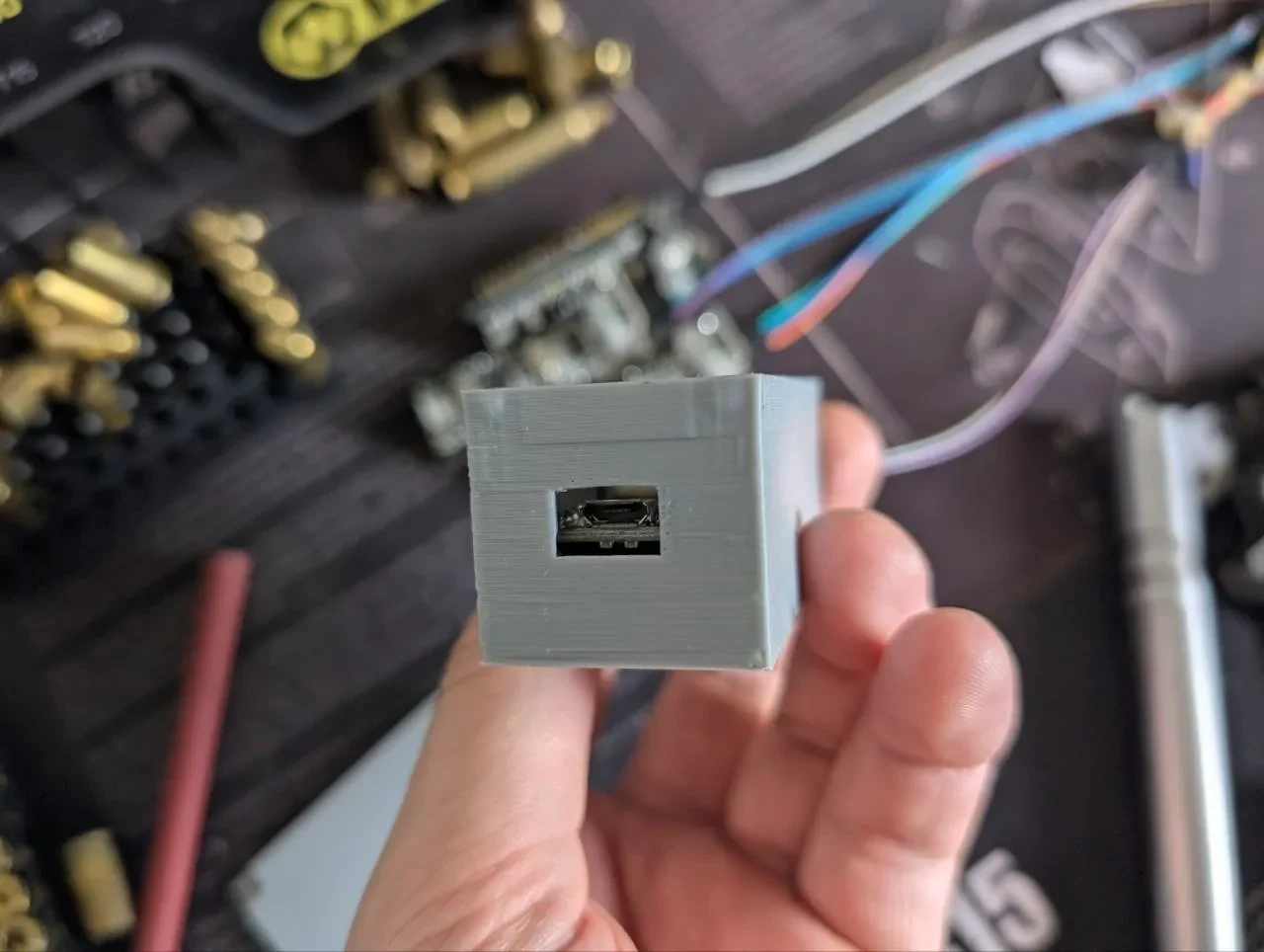

Легкий доступ: вырезы идеально совмещены для порта USB и кнопки сброса.

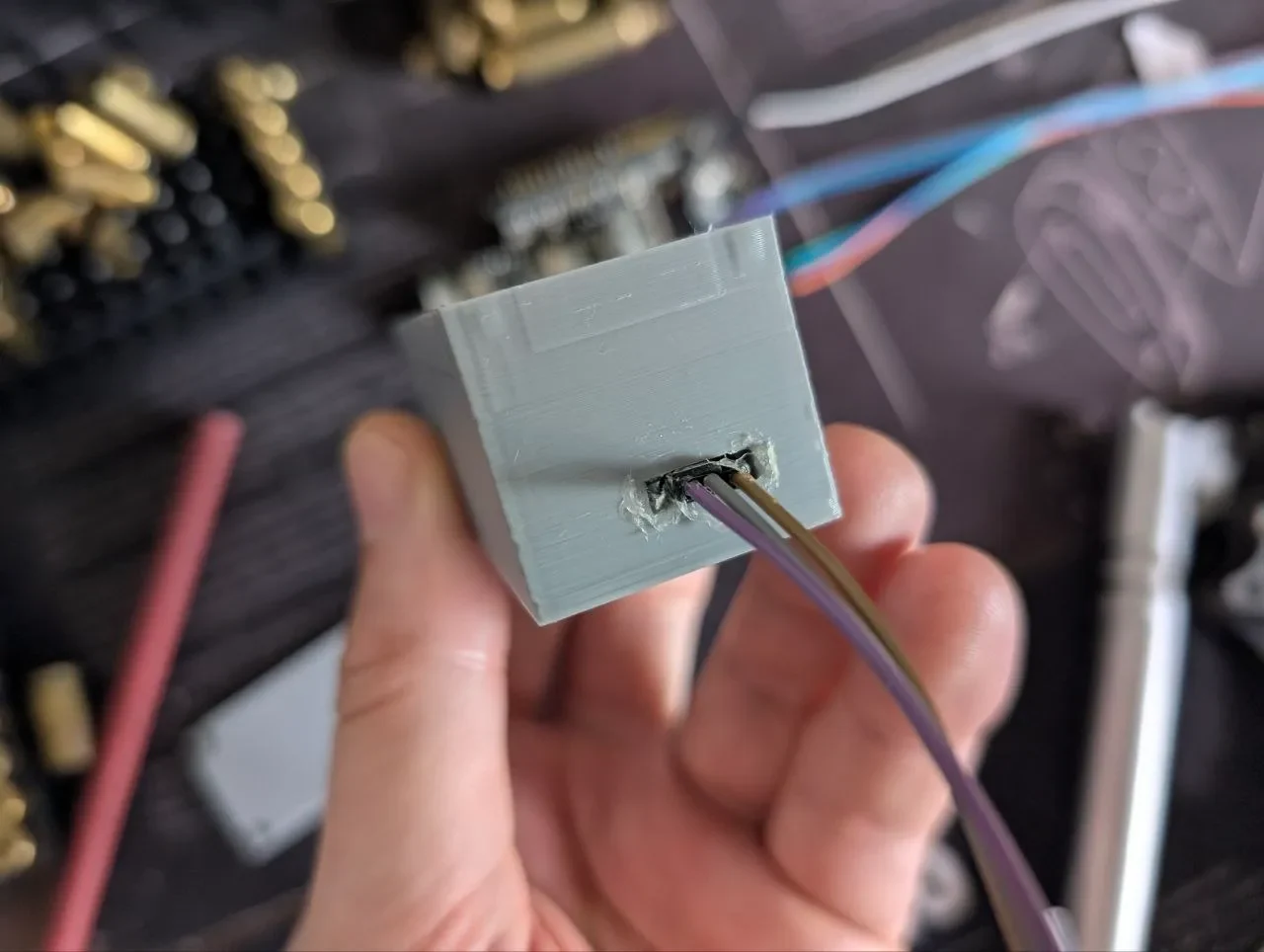

Доступ к контактам: оптимизированный зазор для перемычек и датчиков Dupont.

Вентиляция: встроенные слоты обеспечивают охлаждение микроконтроллера под нагрузкой.

Чистая эстетика: элегантный индустриальный вид, который идеально интегрируется в ваши технологические и дизайнерские проекты.

Требуемое оборудование:

4x [M2] термофиксированные резьбовые вставки (например, [M2x3x4])

4 винта [M2] с головкой под торцевой ключ (длина: [10 мм])

Настройки печати:

Материал: PLA, PETG или ABS (PETG/ABS рекомендуется для лучшей термостойкости при плавлении вставок).

Высота слоя: 0,20 мм.

Заполнение: от 20% до 30% (для более прочных стенок вокруг вставок).

Стена/Периметры: Минимум 3 или 4 периметра (важно: обеспечивает достаточную толщину пластика для надежного сцепления резьбовых вставок).

Опоры: Никакие поддержки не нужны! Печать на месте готова.

Инструкция по сборке:

Поместите нижнюю часть корпуса на ровную поверхность.

Используя паяльник при температуре около 200°C (для PLA) или 250°C (для PETG), аккуратно вдавите 4 резьбовые вставки в монтажные отверстия, пока они не станут заподлицо с пластиком. Дайте остыть.

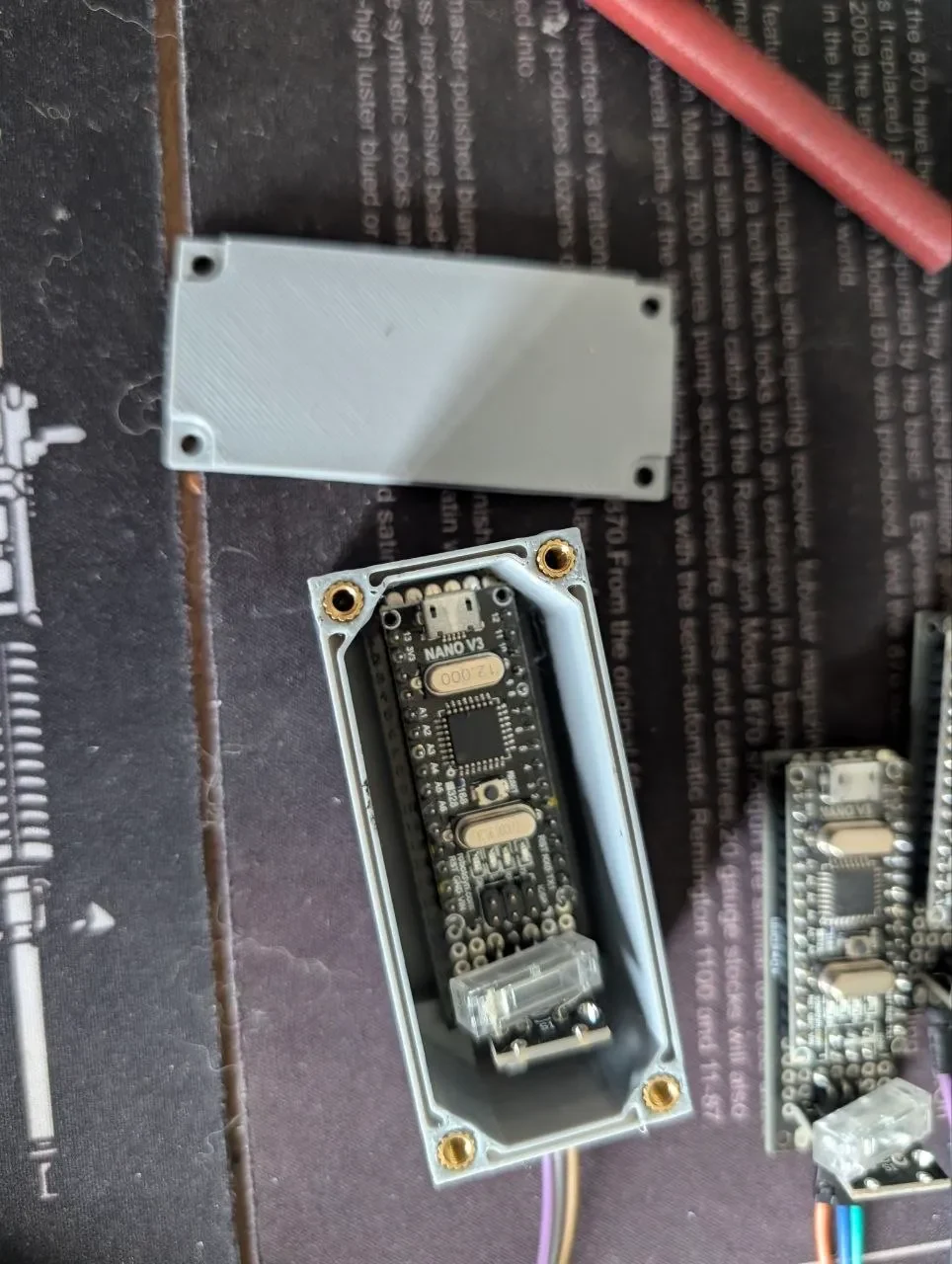

Поместите Arduino Nano внутрь.

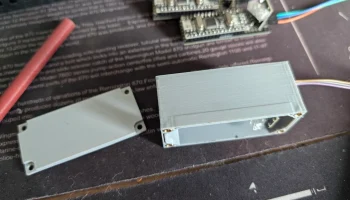

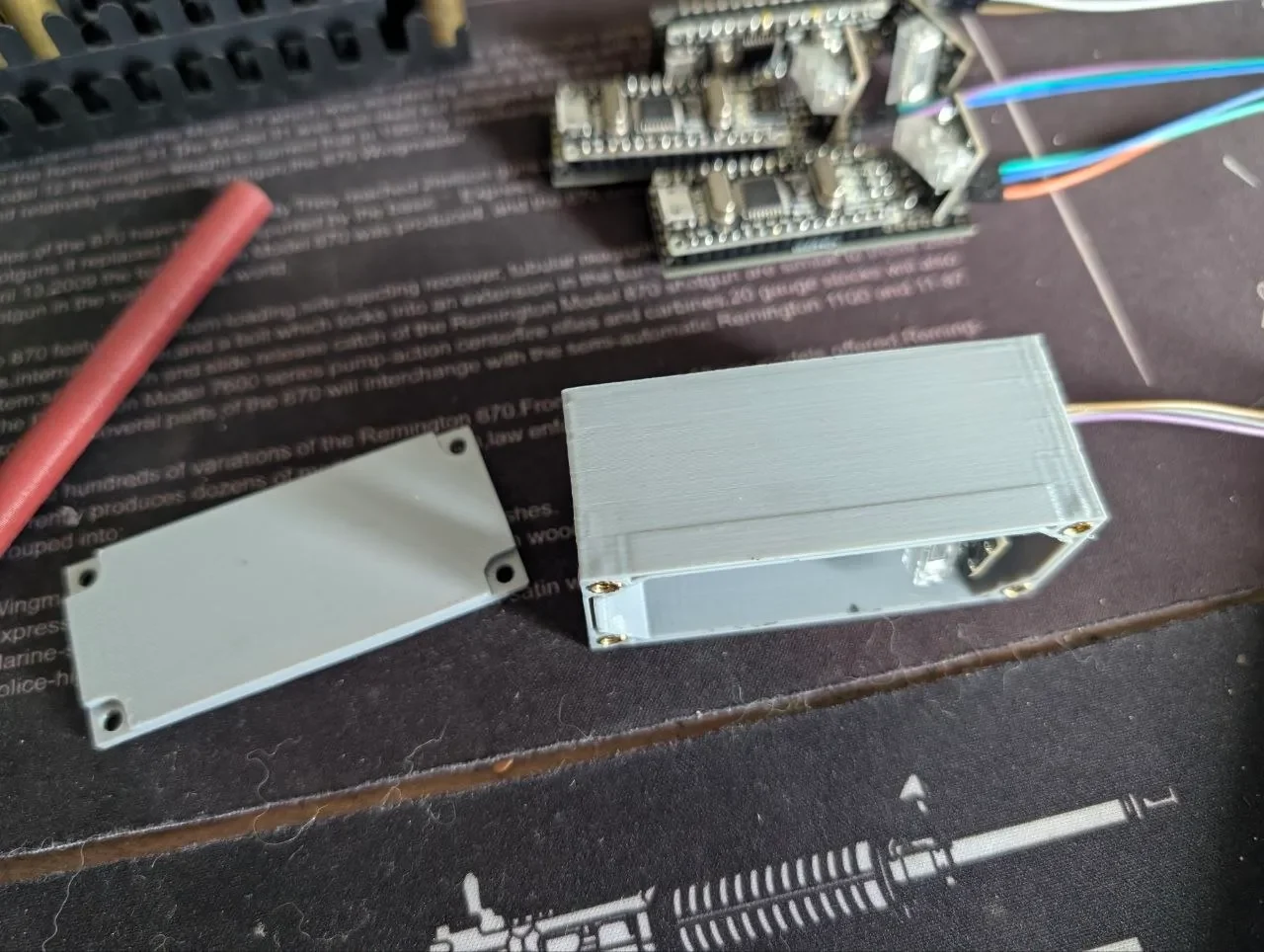

Установите верхнюю крышку и закрепите ее 4 винтами. Не перетягивайте.

Если вы распечатаете эту модель, поделитесь фотографией своей марки! Мне бы хотелось увидеть оборудование, которое вы использовали, и электронные проекты, которые вы создаете. Не забудьте нажать кнопку Нравится! ❤
