13.01.2026 — Ссылки с github перенесены на codeberg.

2024.01.17 — У Adafruit теперь есть замена основной платы Arduino. Никаких изменений кода не потребуется, поскольку единственное изменение касается акселерометра. Код Кодеберга ни для чего не использует акселерометр или гироскоп.

10.08.2022 — Добавлен скриншот рекомендуемой ориентации печати основных деталей.

Этот проект предназначен для людей с большим опытом сборки нестандартной электроники. Это не рекомендуется в качестве первого шага к пайке и подключению. Если сложить список деталей, он может стоить приличную сумму, поэтому, пожалуйста, убедитесь в своем уровне комфорта, прежде чем приступать к сборке самостоятельно.

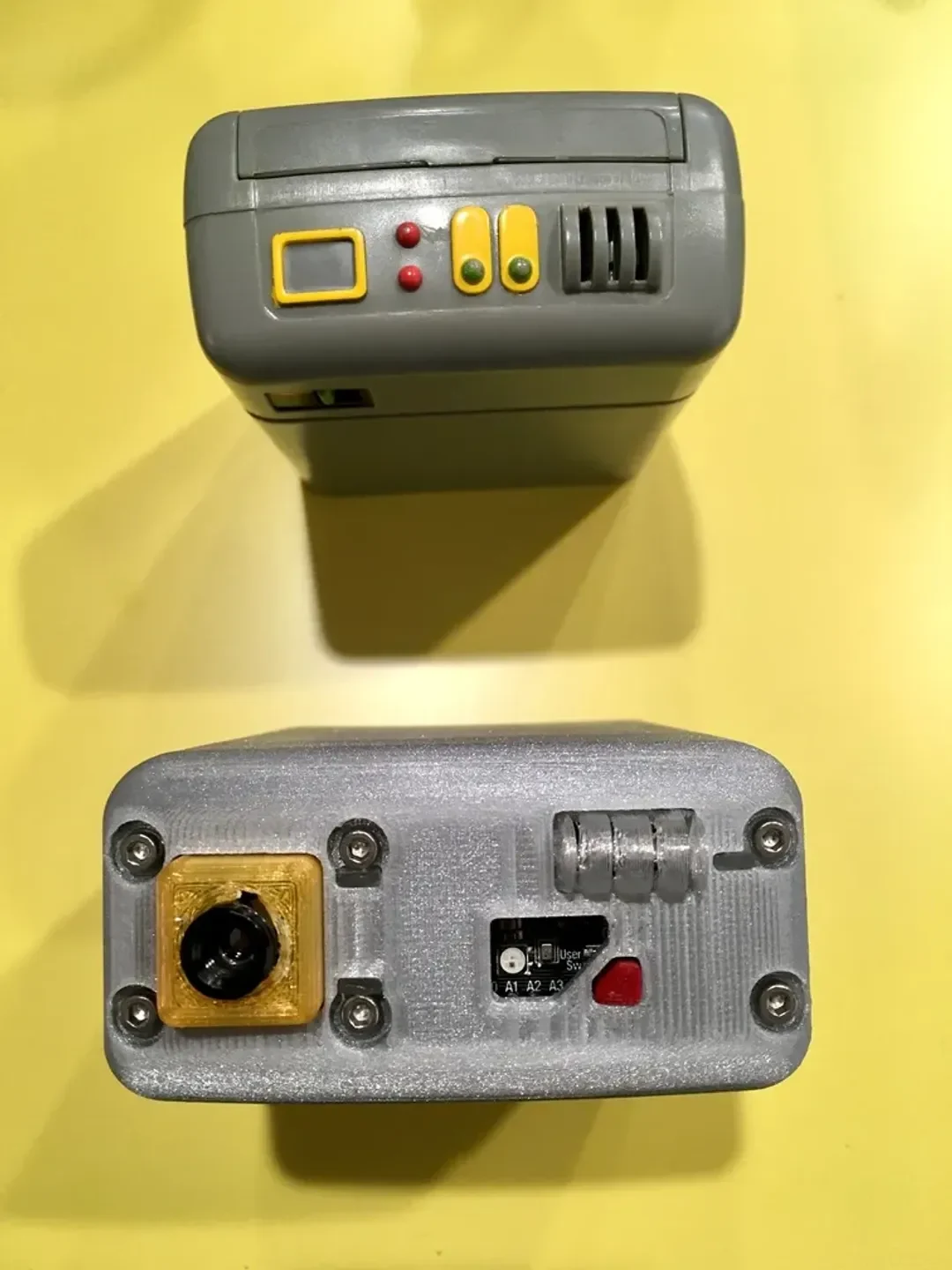

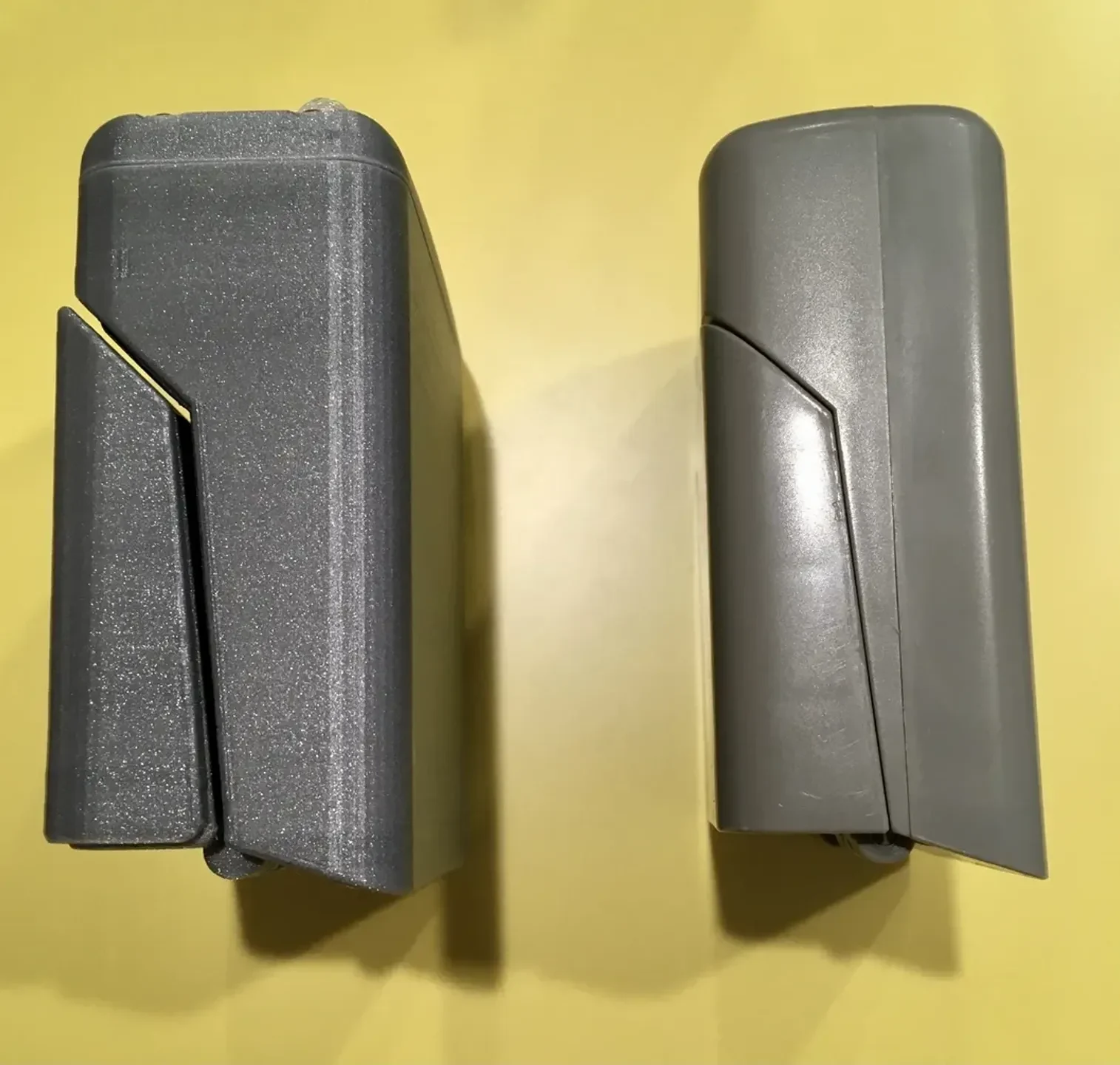

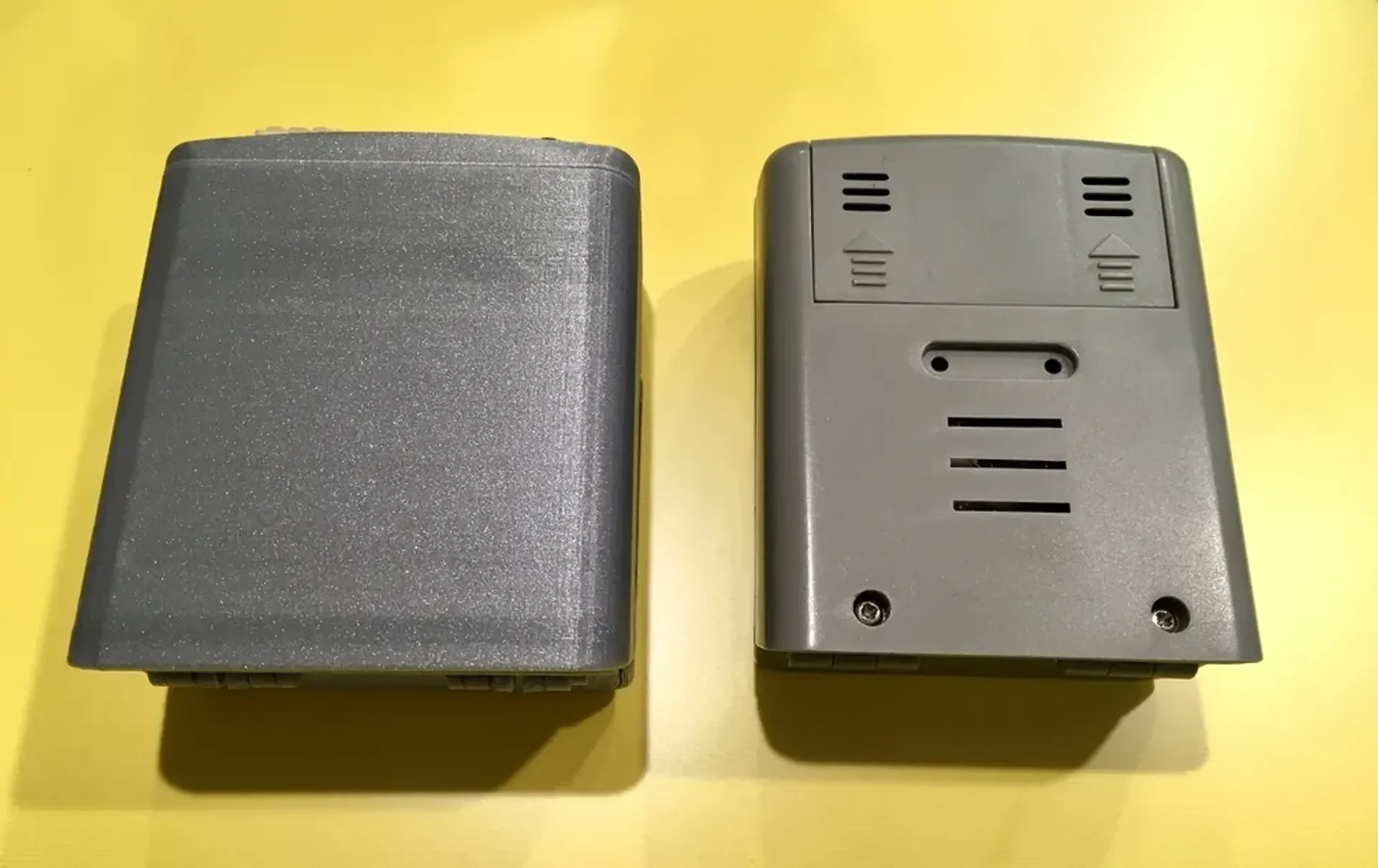

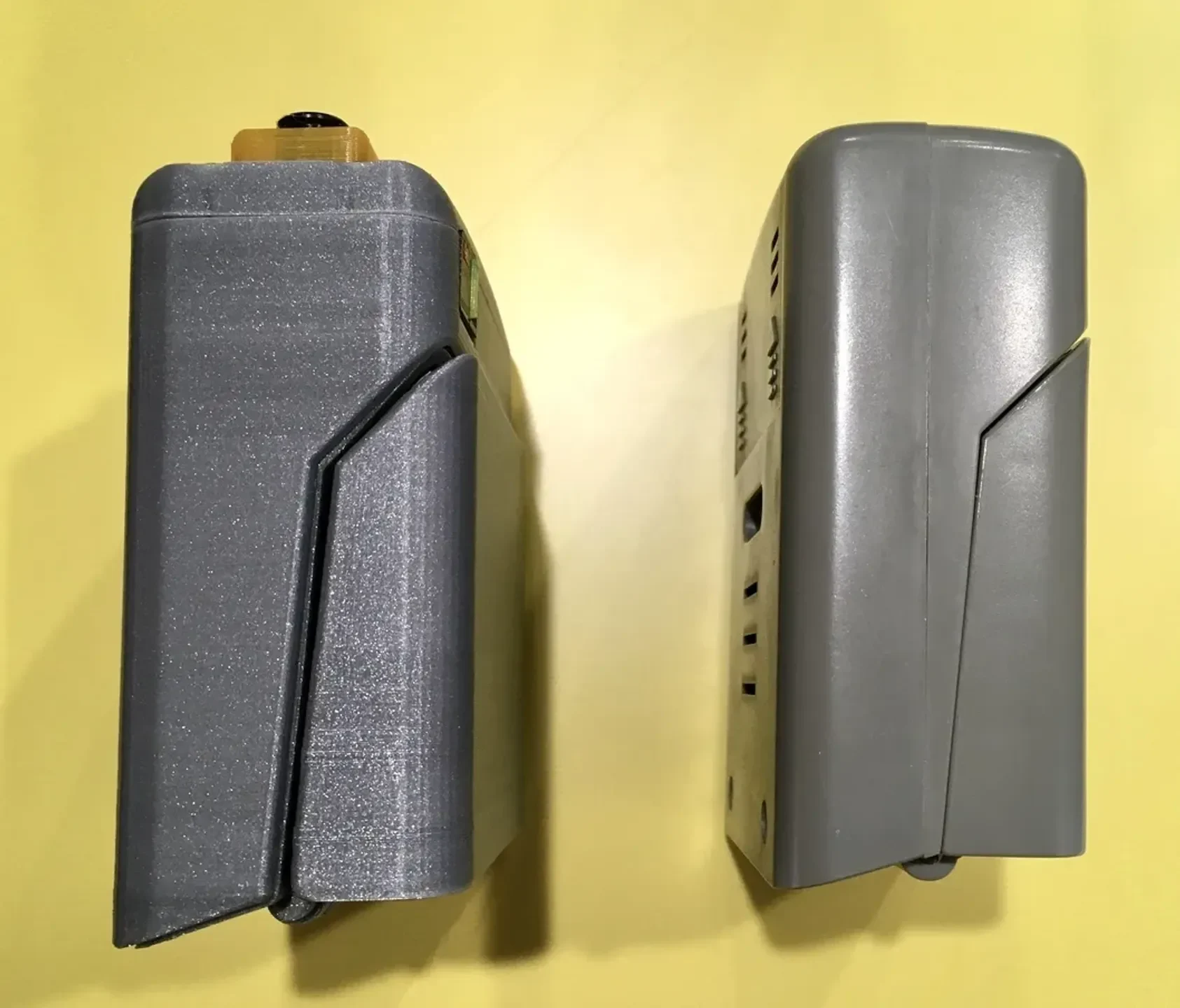

Эта модель представляет собой всего лишь оболочку, так как предназначена для размещения электроники рабочего освещения, кнопок, датчиков. Все фотографии с двумя трикодерами рядом — это проект и игрушка товарищей по играм 90-х.

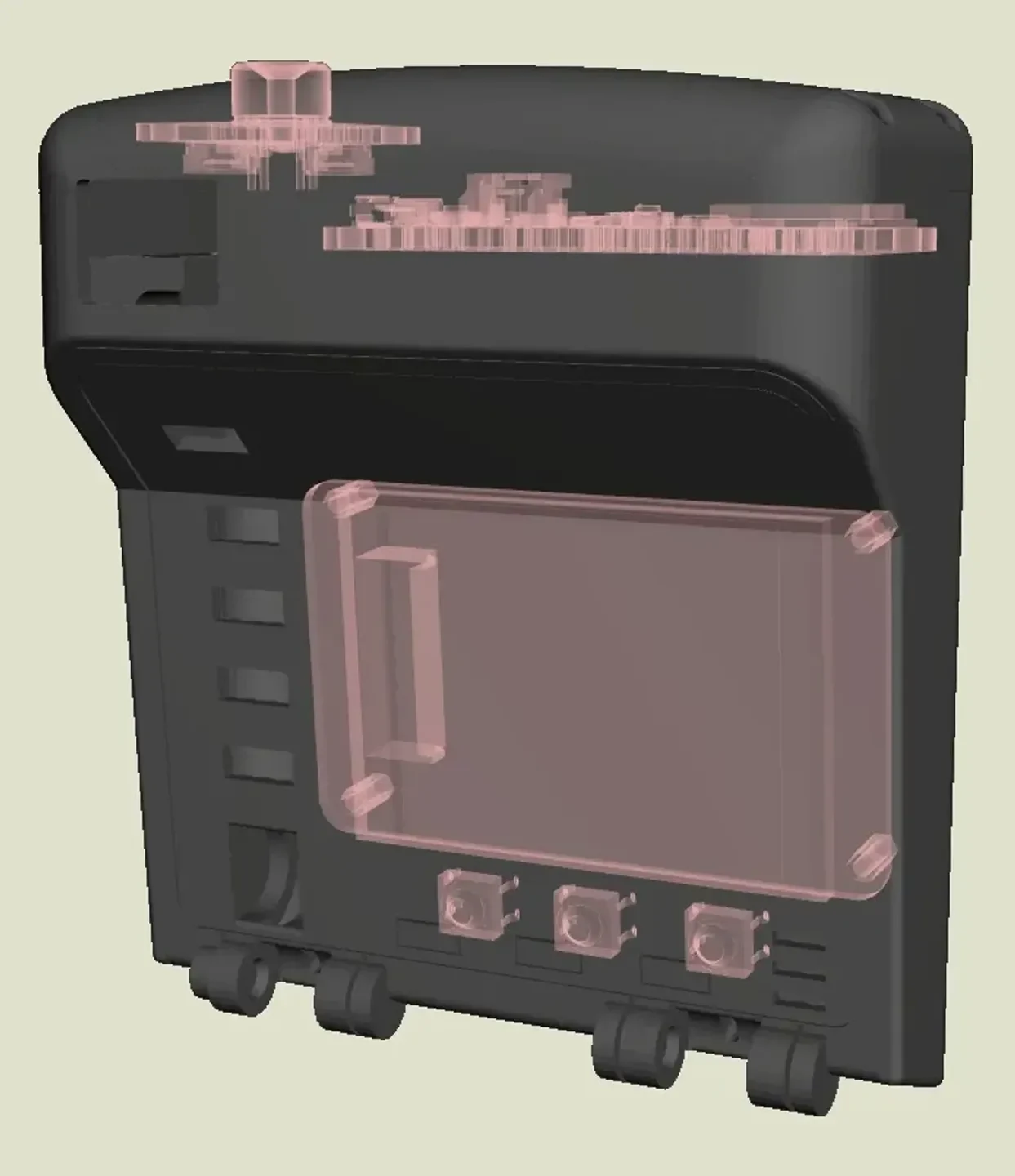

НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТСЯ СНАЧАЛА НАПЕЧАТАТЬ ОСНОВНЫЕ ДЕТАЛИ С ТЕСТОВОЙ НИТЬЮ ДЛЯ БАЗОВОЙ ПОДГОТОВКИ. Во всех моделях деталей используются поля шириной 0,2 мм по краям детали, поэтому эти зазоры могут быть видны на собранной конструкции.

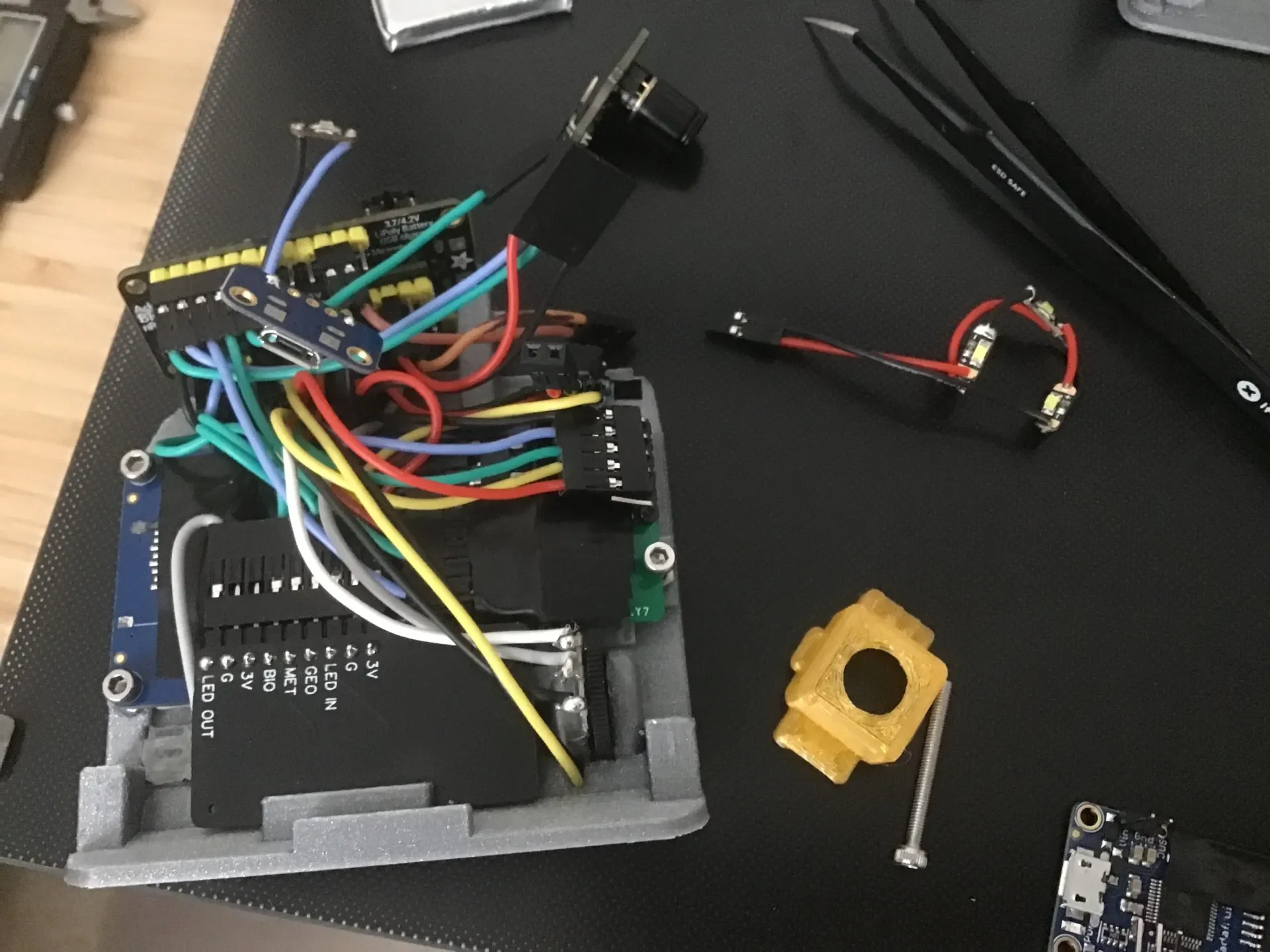

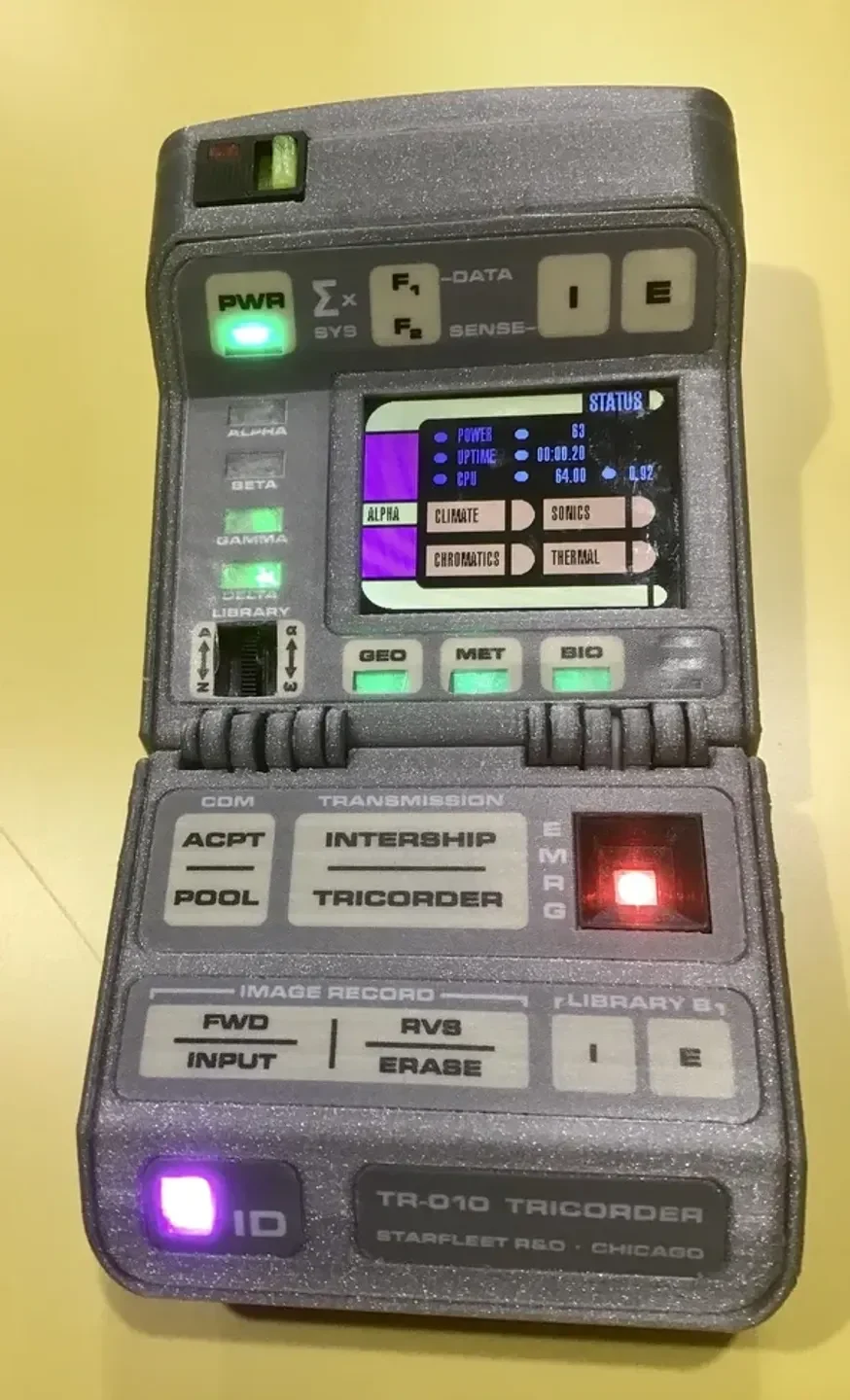

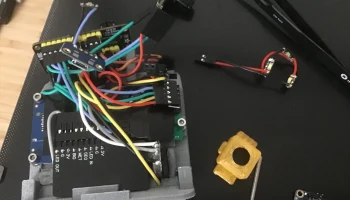

В демонстрационном видеоролике показано, как в нем используется сенсорная плата adafruit bluefruit, 2,0-дюймовый экран, несколько кнопок, несколько светодиодов и тепловизионная камера от pimoroni. Чтобы собрать это, вам понадобится хорошо владеть паяльником, и вы, вероятно, захотите сделать свои собственные гнездовые провода DuPont. Специальные печатные платы упростят сборку и добавят подсветку к кнопкам, но они не обязательны. Нестандартные конструкции плат, которые можно использовать для заказ от oshpark или jlcpcb находится на codeberg. Коммутационная плата USB-C должна быть закреплена вдоль линии отверстий, чтобы она могла располагаться поверх основной сенсорной платы под крышкой корпуса. Плата кнопок и коммутационные платы USB-C предназначены для предварительной сборки для лампочек/кнопок/розетки — по этой причине я рекомендую использовать услугу SMT на сайте jlcpcb.com. подключите к его разъему или неопиксели к плате кнопок гео/мет/био.

Все модели Glass следует печатать с использованием прозрачной нити. Я использовал прозрачный ТПУ Sainsmart с максимальной высотой слоя и 100% кон��ентрическим рисунком заполнения. Вы хотите расположить все стеклянные части так, чтобы вы смотрели сквозь линии слоев.

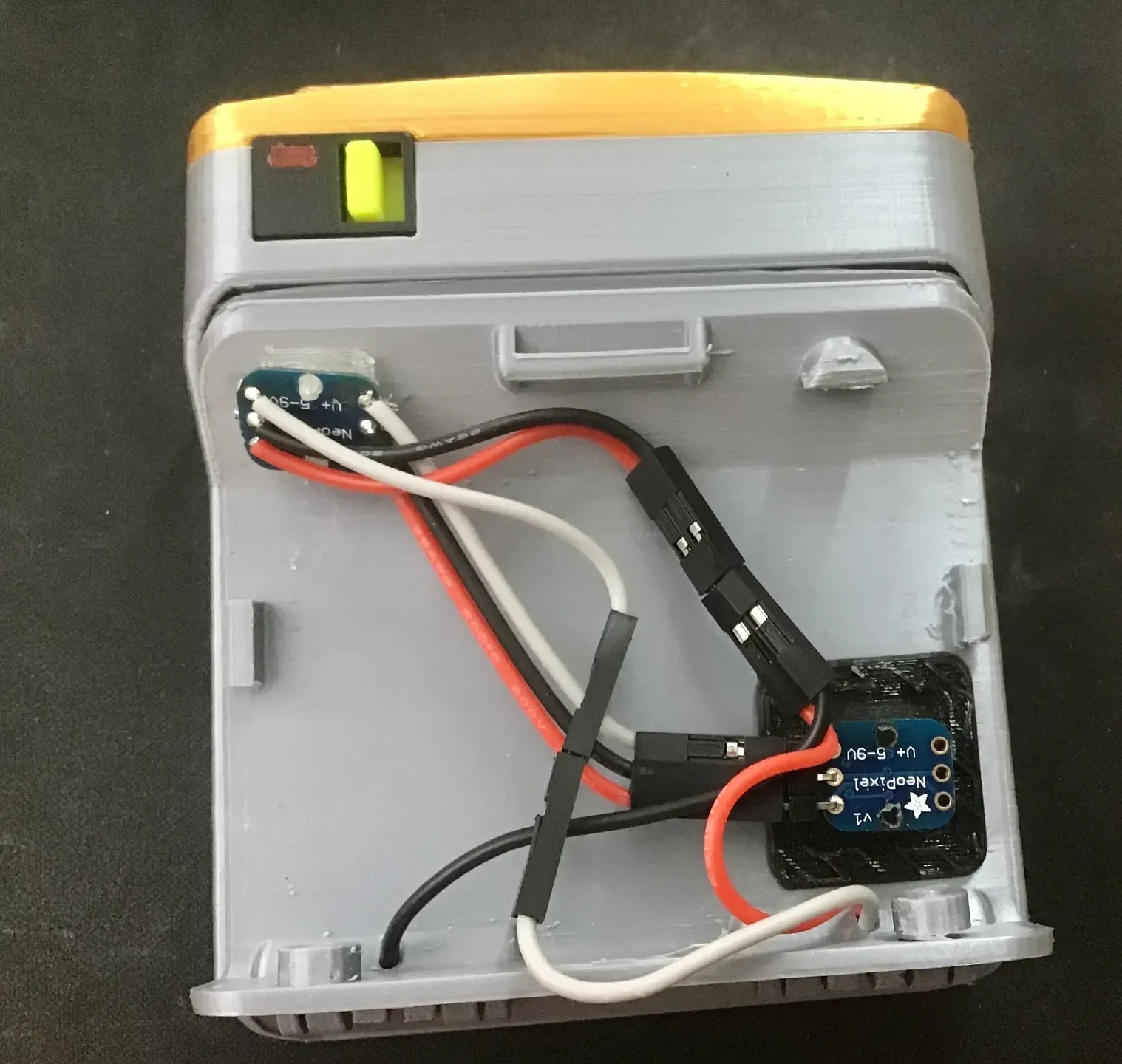

Любая «стеклянная» секция, из которой торчат два штифта, предназначена для установки там неопиксельного прорыва. Если вы не используете специальную плату с дополнительными источниками света, вам необходимо подключить контакт neopixel от платы к светодиоду PWR->ID-светодиоду->EMRG LED в указанном порядке. На специальной плате это будет светодиод PWR->Индикатор кнопки->Индикатор ID->Индикатор EMRG. Постарайтесь обратить внимание на направление прорывов неопикселей на двери.

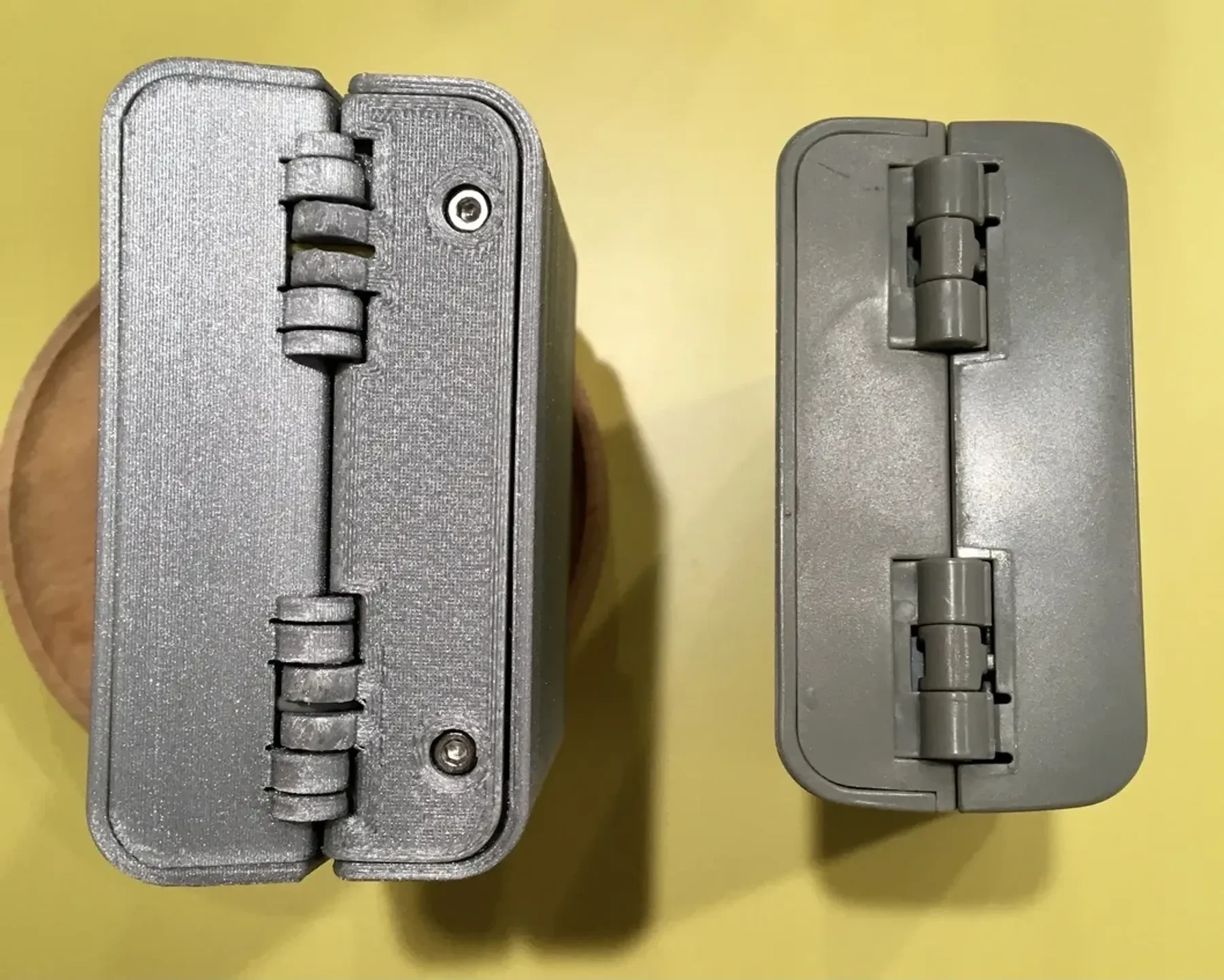

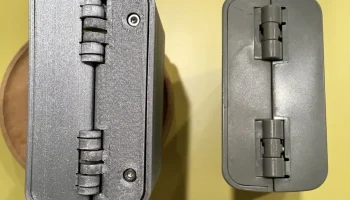

Верхняя часть дверной коробки — самая сложная часть для печати. Самый чистый вид — это максимальное количество деталей с использованием линий слоев, идущих в одном направлении при сборке корпуса. Петля требуе�� некоторых усилий, чтобы встать на место, но сделать это нужно только один раз. Я собрал его только из деталей, напечатанных методом FDM, поэтому не могу говорить о поведении смолы.

Световоды были напечатаны из ТПУ и обрезаны так, чтобы прилегать к верхнему изгибу шляпы после установки в эти прорези. Приклейте их на место после того, как вы проверите их установку, поместив доску в точки крепления на корпусе. После склейки обрежьте их заподлицо. Я разрезал световоды так, чтобы был удален концентрический узор — в результате использованная часть со всеми линиями печати осталась в одном направлении, и это очень хорошо сработало для меня с этими источниками света.

Вероятно, вы захотите внести изменения в наклейку с подписью, которая находится в правом нижнем углу двери. Настройте его под свои нужды!

Все фай��ы нестандартных плат находятся на Codeberg, а нестандартные платы можно заказать через EasyEDA или OSHPark. Я использовал EasyEDA, потому что они сделали для меня пайку маленьких неопикселей, кнопок и разъема USB-C.

Код для Sens Board также есть на Codeberg:
https://codeberg.org/lambtor/ArduinoTricorder

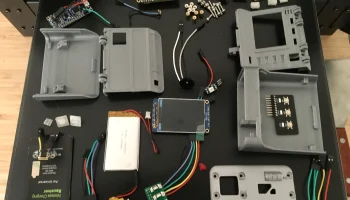

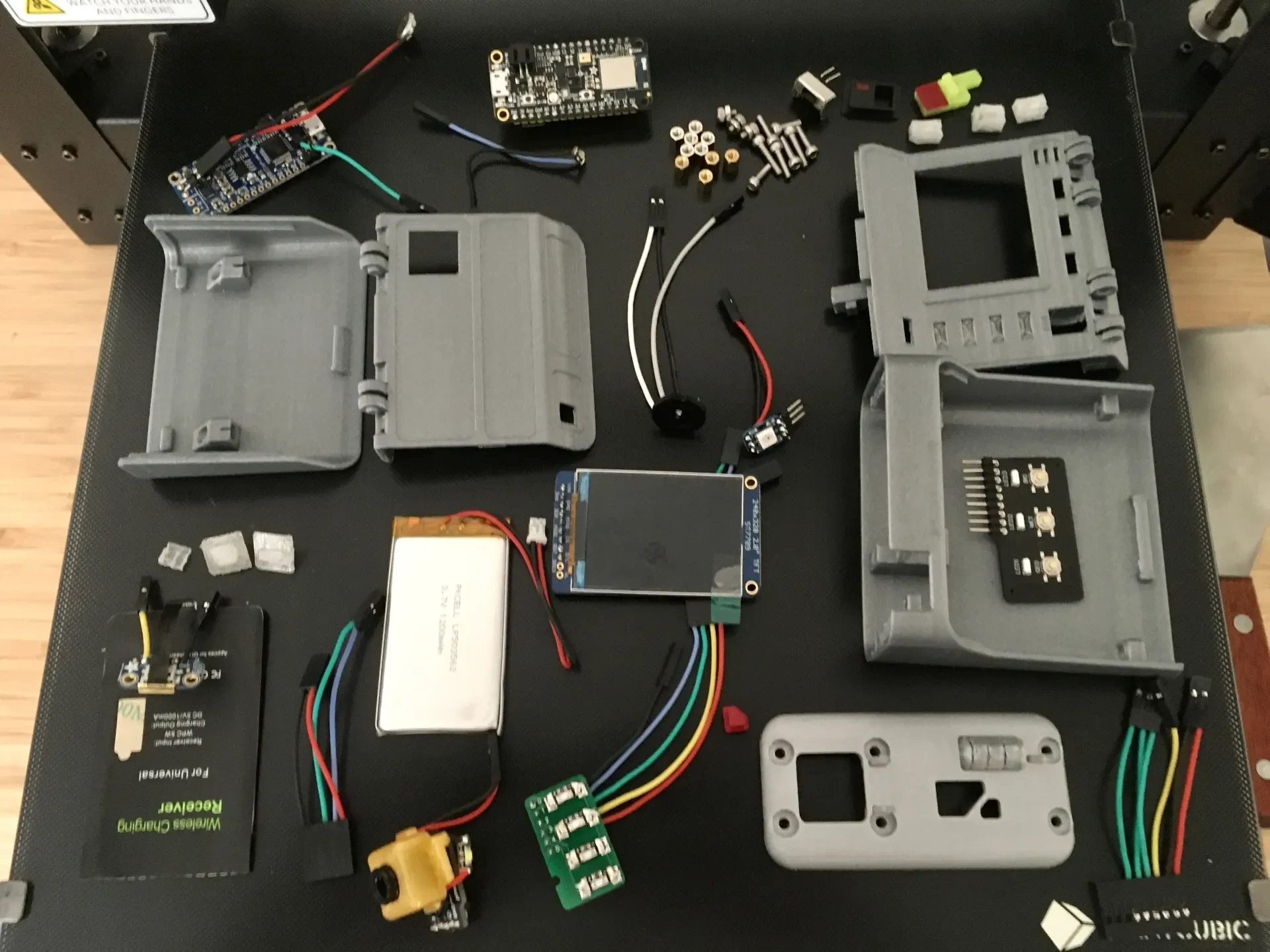

Используемое оборудование показано на одном из справочных изображений:

NRF52840 Сенсорная плата с голубыми фрукта��и

ЖК-дисплей Adafruit 2,0 дюйма, 320x240 пикселей

Макет размером 1/4
