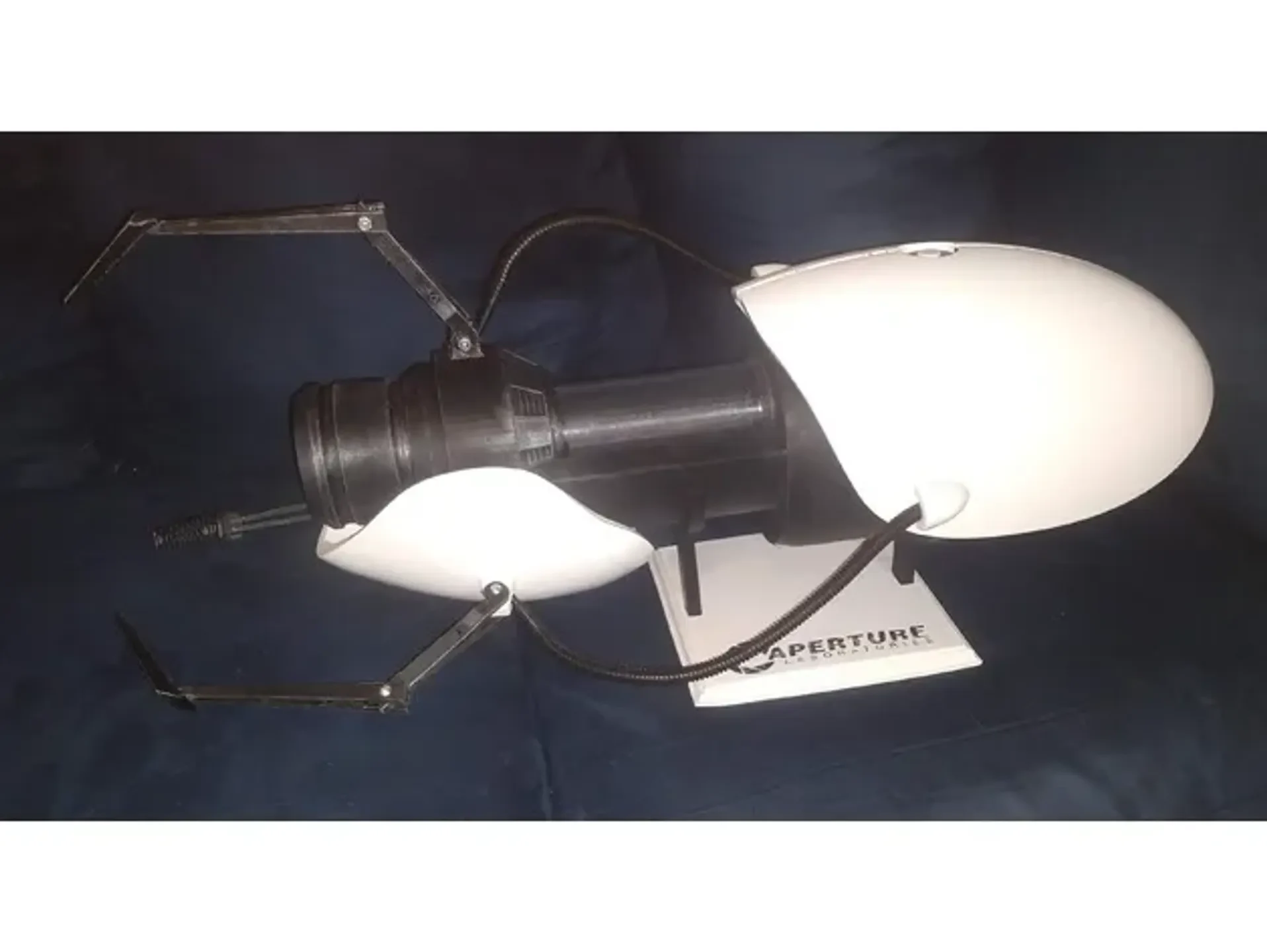

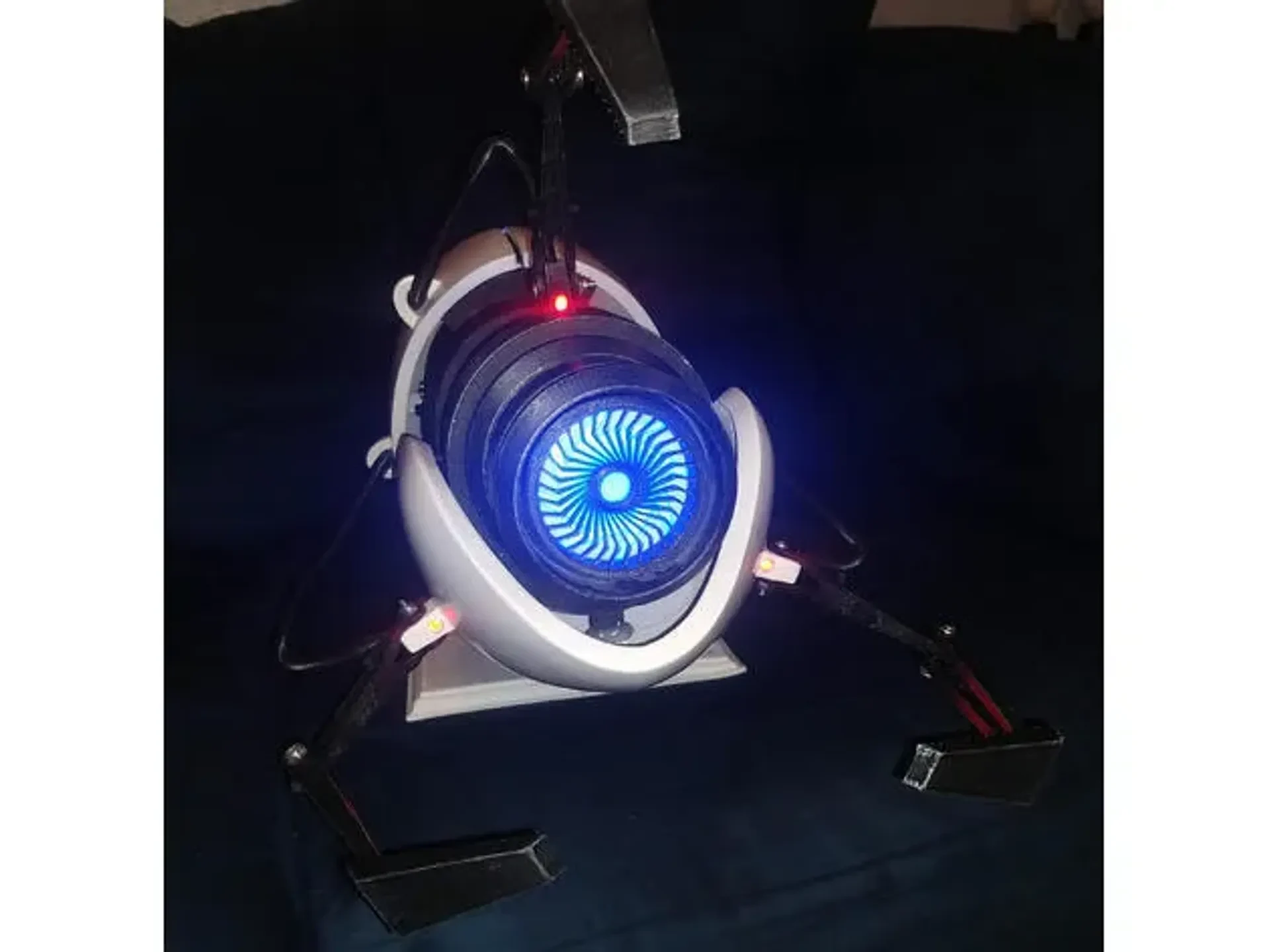

Портальная пушка на базе Arduino

ссылка на Github для кода Arduino и прочего. https://github.com/Lunchbox7985/Portal-Gun

Сюда входят только модифицированные части, вам все равно придется скачать оригинал.

(отредактируйте, я загрузил zip-файл оригинала в качестве резервной копии. на случай, если автор оригинала по какой-то причине решит его удалить.) https://www.thingiverse.com/thing:3579224

Первые 7 частей заменяют детали оригинала, поэтому, очевидно, не распечатывайте их оригиналы. 8-11 помимо всего остального, 3 штуки на подставке не обязательны (но вы же знаете, что хотите с гордостью это демонстрировать, верно?)

Изменения, которые я внес в него, незначительны по сравнению с оригиналом и в основном касаются электроники.

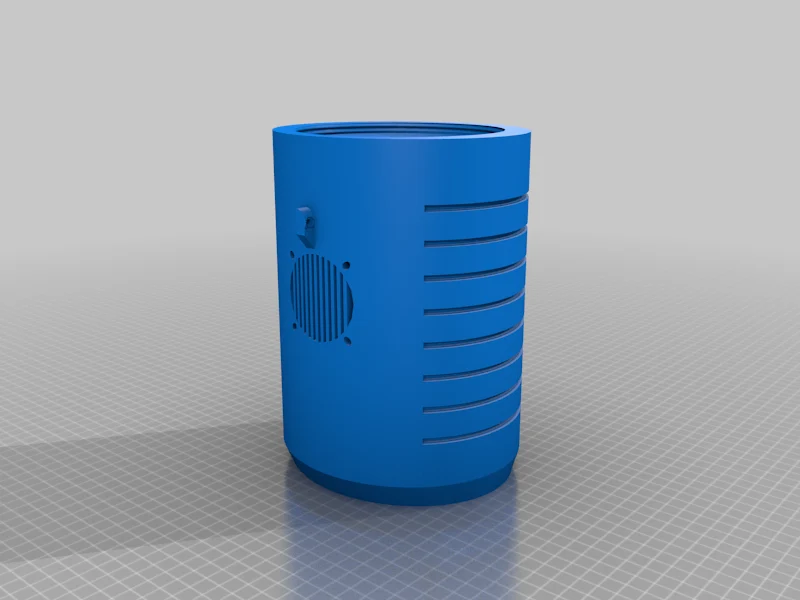

1 Генератор: добавлены крепления и решетки для динамиков.

2 Коллектор: добавлены отверстия для трех красных светодиодов в передней части пистолета и расширено отверстие, чтобы использо��ать указанный акриловый стержень вместо клеевого карандаша и акриловой трубки. Я также загрузил альтернативный вариант с большим центральным отверстием, но с исходным размером внешнего отверстия по запросу.

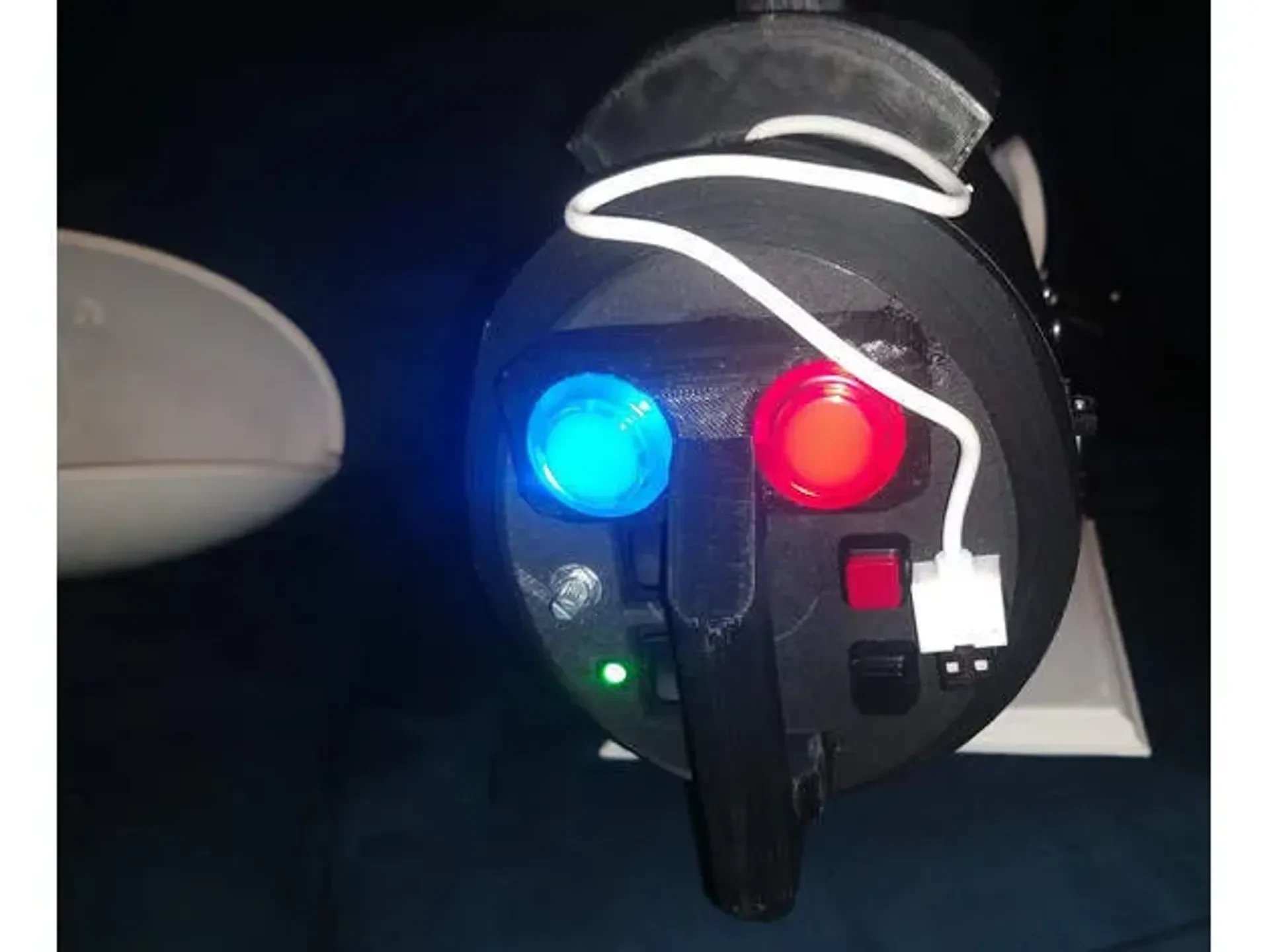

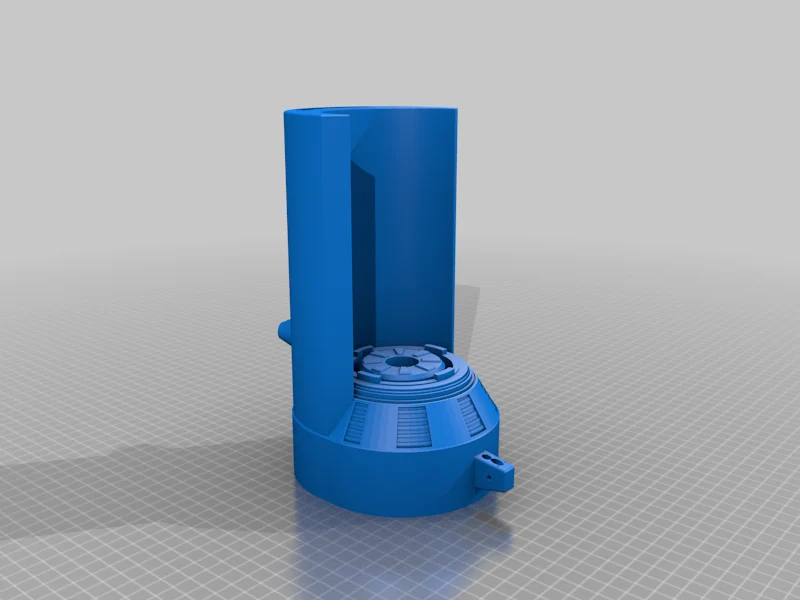

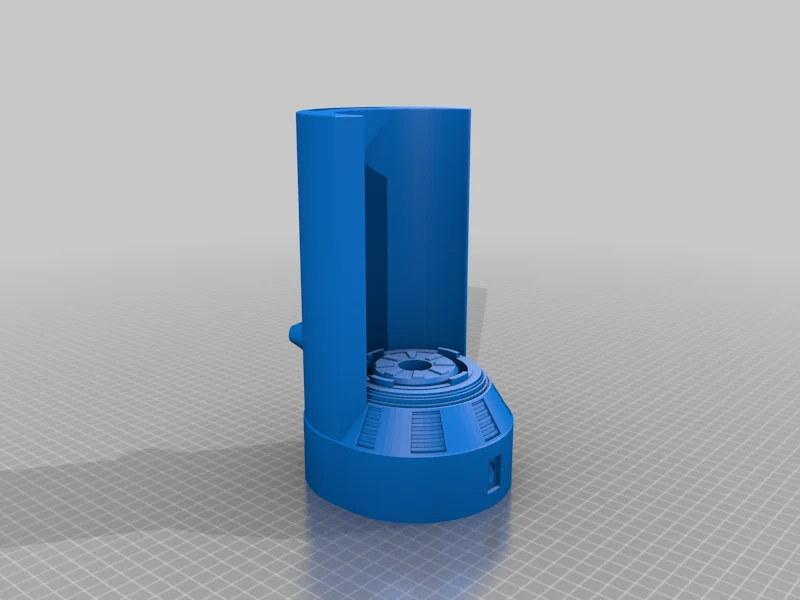

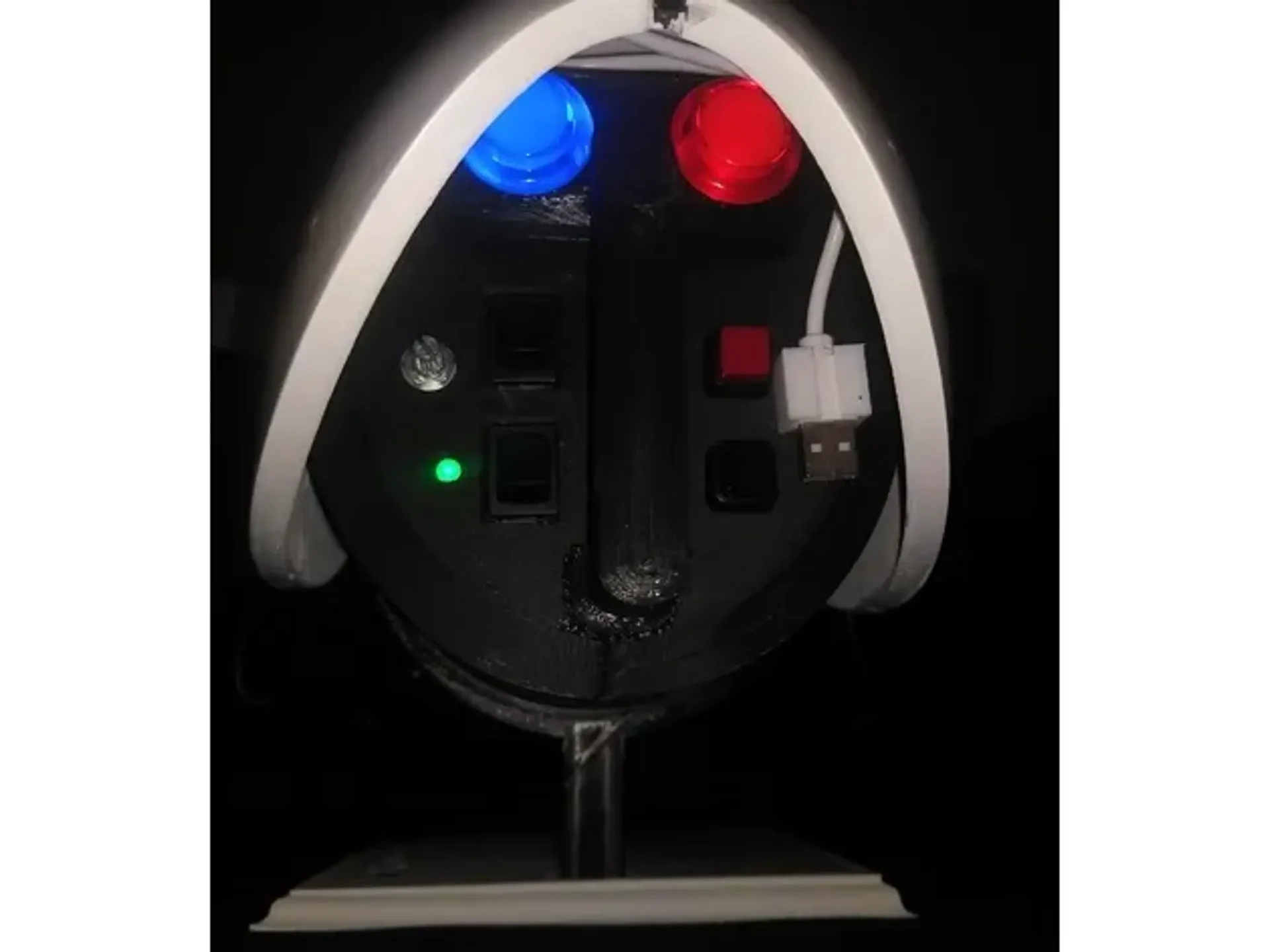

3 Люк генератора: тяжелая модификация с добавленными переключателями, включая правостороннюю и левостороннюю версии. В левой версии кнопки отмены портала и песни расположены справа для облегчения доступа большим пальцем, а переключатели питания и ручка громкост�� — слева. хотя я замечаю, что, когда держу свой (левшой), я могу довольно легко нажимать на кнопки костяшками пальцев, поэтому при выборе будьте осторожны.

4 Ручка: тяжелая модификация для больших аркадных кнопок с подсветкой. В версии 2 исправлены дыры согласно Jdigi78. отверстия были больше, чем края пуговиц, которые я разместил, из-за ошибки при изготовлении этой детали. я исправил эту деталь так, как я изначально задумал. Когда я сделал это с помощью кнопок, которые использовал, губа удерживала кнопку не так сильно, как пластиковая гайка, которую обрезали и приклеили на место. Jdigi78 хотел использовать защелкивающуюся 24-миллиметровую аркадную кнопку в стиле, которая бы проваливалась в отверстие. v2 должен корректно работать с любой аркадной кнопкой диаметром 24 мм.

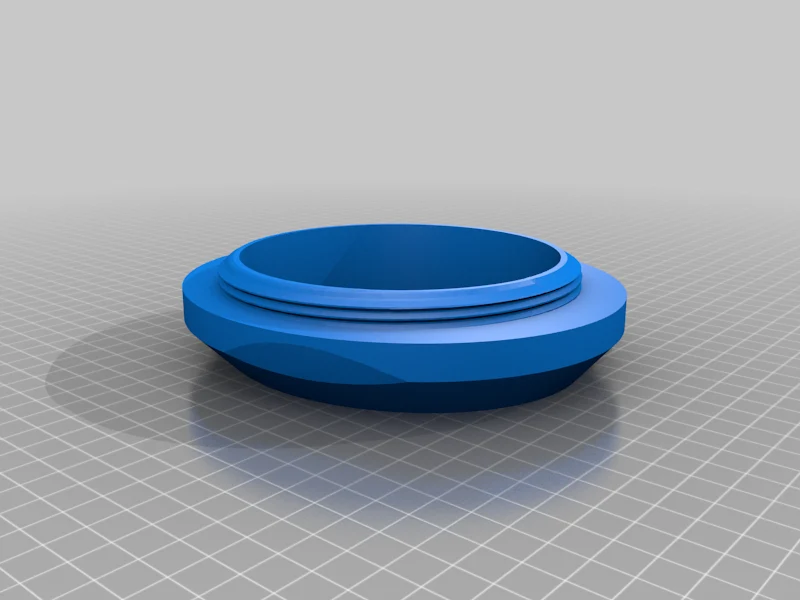

5 Разъем для трубы: отверстие большего размера для акрилового стержня вместо клеевого карандаша и внешнее отверстие большего размера для акриловой трубы, ссылка на которую я даю ниже. Я также загрузил альтернативный вариант с большим центральным отверстием, но с исходным размером внешнего отверстия по запросу.

6 пальцев, п. 1: отверстие для красного светодиода

7 Передняя крышка, часть 2: отверстия для красных светодиодов.

8 Кольцо-крепление Neopixel: устанавливается на конце пистолета и предназначено для крепления кольца неопиксельного светодиода 16x.

9 Держатель индикаторной лампы: удерживает отдельный неопиксель в отверстии в верхней части генератора. (возможно, потребуется отшлифовать для прилегания заподлицо.

10 Держатель неопиксельного стержня: отпечаток 2, надевается на конец акрилового стержня и удерживает 2 7x неопиксельных драгоценности.

11 Корпус динамиков: коробки, закрывающие заднюю часть динамиков, должны улучшить звучание низких частот. я не тестировал это без них, поэтому не хочу сказать, что они не являются обязательными. даже с ними это могло бы звучать лучше, поэтому я бы предложил использовать их. приклеивая их, нужно стремиться к герметичности (это было сложно)

12 я переделал сопло, единственное, что я изменил, это то, что ребра соприкасаются с рабочей пластиной, чтобы оно печ��тало немного лучше.

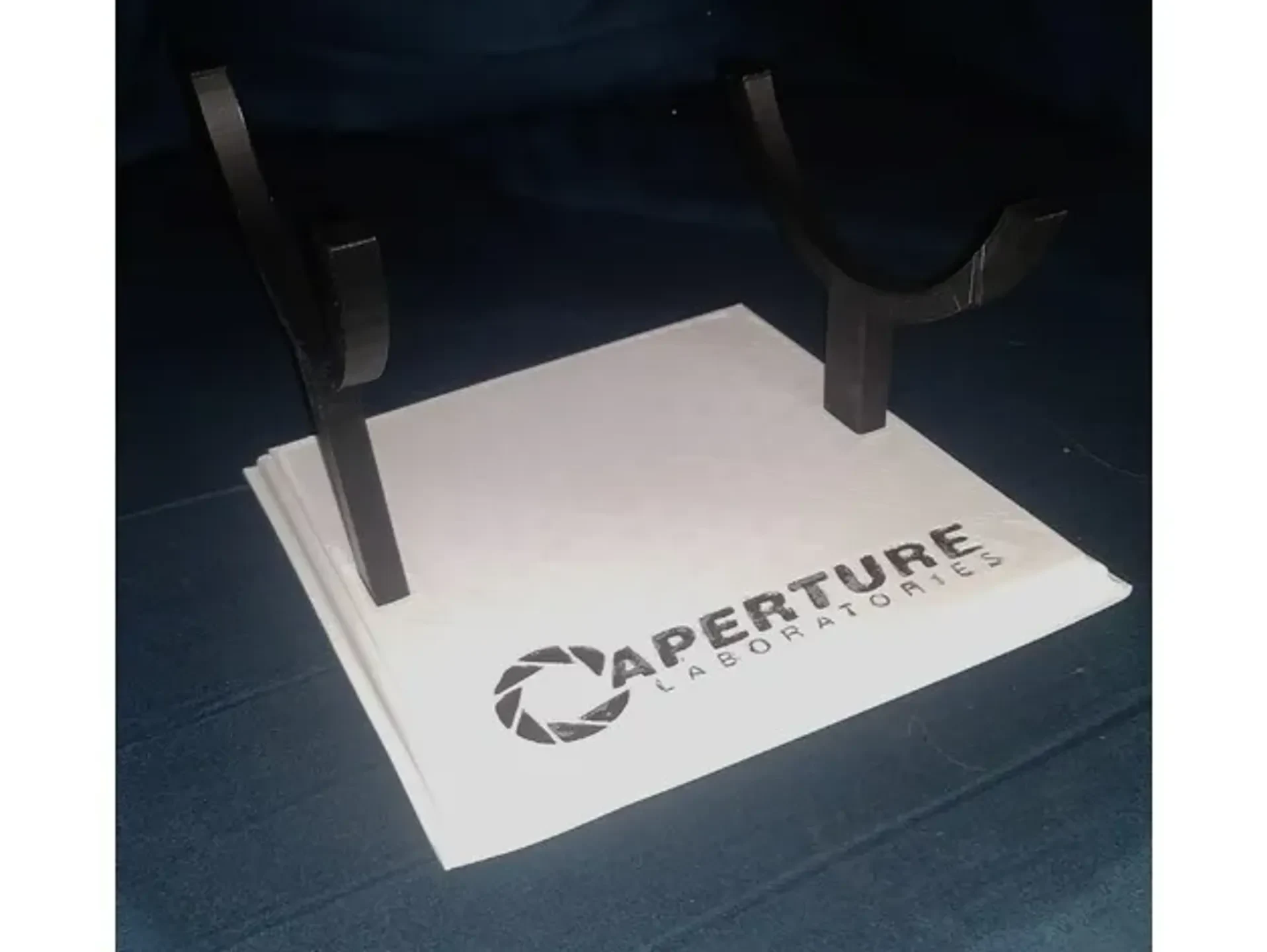

13 последних трех частей — это подставка для хранения и демонстрации оружия.

Список частей/README, также включен в ссылку на github.

Arduino Nano (или клон) (https://www.amazon.com/ELEGOO-Arduino-ATmega328P-Without-Compatible/dp/B0713XK923/ref=sr_1_4?dchild=1&keywords=arduino+nano&qid=1602026870&sr=8-4)

Я использовал те более дешевые клоны Arduino, которые я связал, они должны быть взаимозаменяемы с любым�� Arduino Nano. 2. Плата звуковых эффектов Adafruit (https://www.amazon.com/gp/product/B010M8UOR8/ref=ppx_yo_dt_b_asin_title_o07_s00?ie=UTF8&psc=1)

Я использовал версию 2 МБ, а с предоставленными мной звуками размер был чуть меньше 2 МБ, есть версия 16 МБ, если вы хотите использовать свои собственные звуковые эффекты или сделать их более качественными. 3. Neopixel Jewel x2 (https://www.amazon.com/gp/product/B0105VMT4S/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1)

Опять же, у меня есть подделки, но подойдет любой неопиксельный клон. Мне пока повезло с брендом DIYMall от Amazon. 4. Светодиодная версия Neopixel Ring 16
